Устройство для отделения корнеклубнеплодов от комков почвы и камней

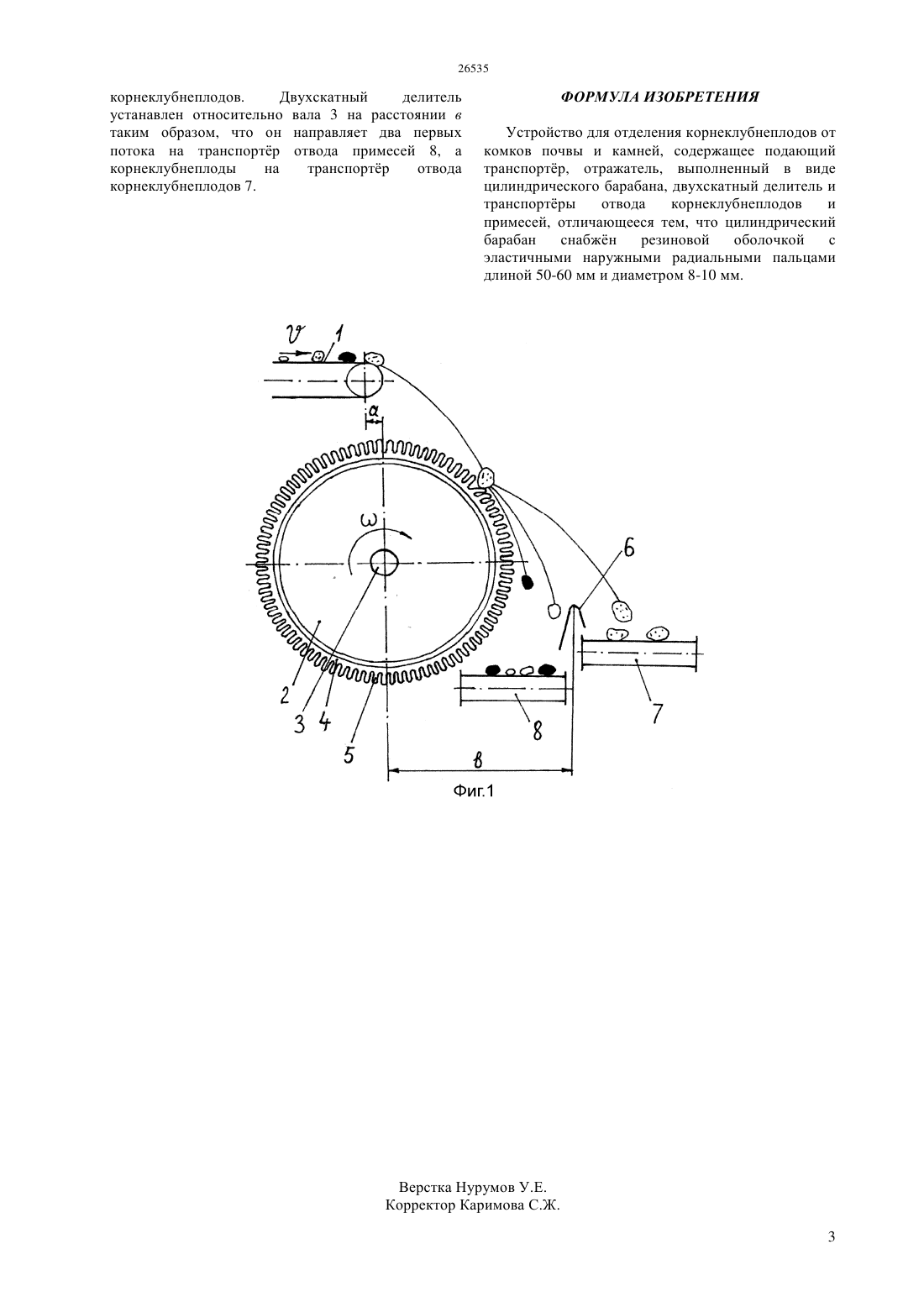

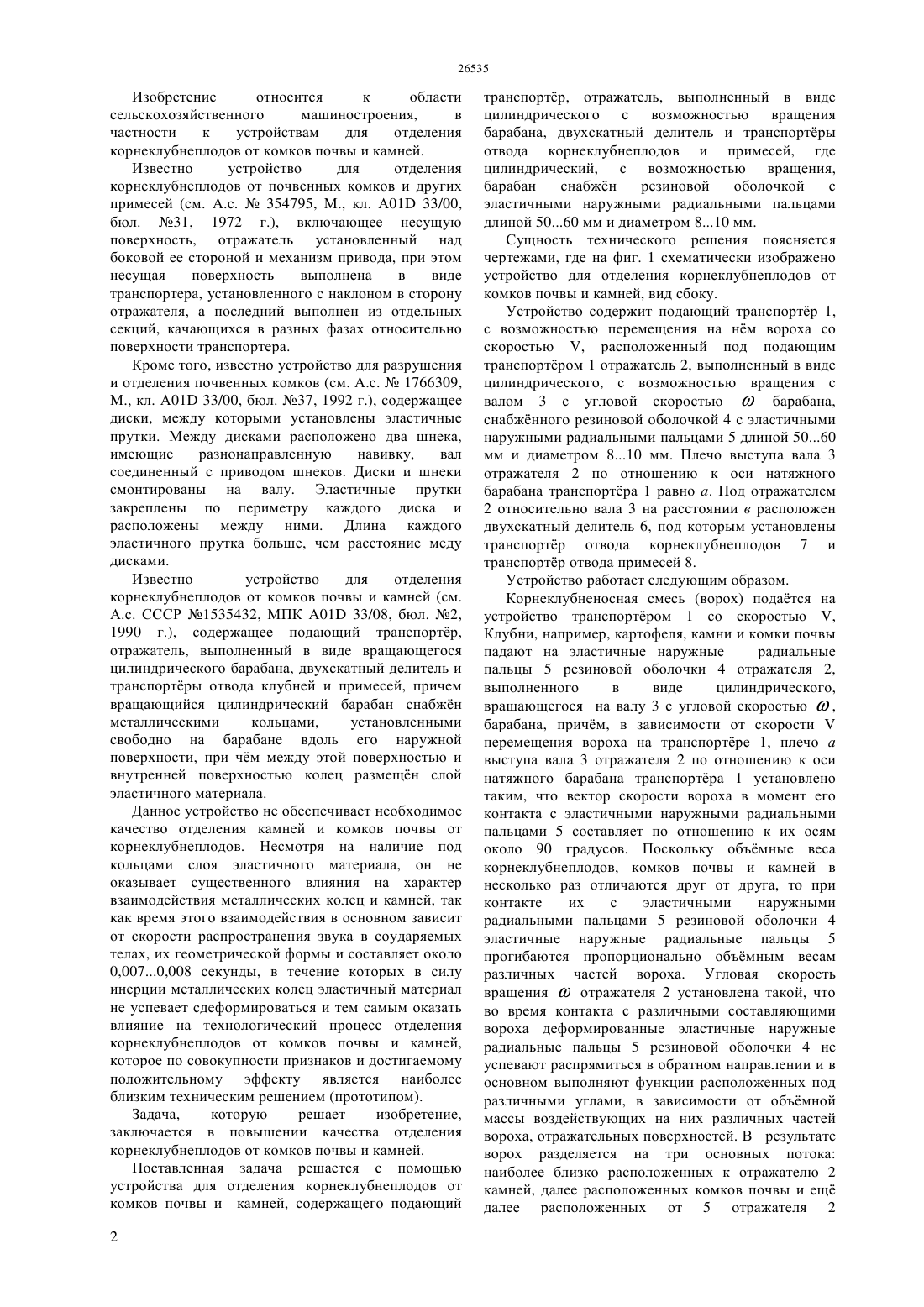

(51) 01 33/08 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к устройствам для отделения корнеклубнеплодов от комков почвы и камней. Задача,которую решает изобретение,заключается в повышении качества отделения корнеклубнеплодов от комков почвы и камней. Поставленная задача решается с помощью устройства для отделения корнеклубнеплодов от комков почвы и камней, содержащего подающий транспортр 1, отражатель 2, выполненный в виде цилиндрического, с возможностью вращения,барабана, двухскатный делитель 6 и транспортры 7,8 отвода корнеклубнеплодов и примесей, где цилиндрический, с возможностью вращения,барабан снабжн резиновой оболочкой 5 с эластичными наружными радиальными пальцами длиной 5060 мм и диаметром 810 мм.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичАгейчик Валерий АлександровичШило Иван НиколаевичЕсхожин Джадыгер ЗарлыковичМуращенко Владимир ИвановичКусаинов Руслан КомековичКажкенов Айбек Зекешович(73) Нукешев Саяхат ОразовичРоманюк Николай Николаевич(54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ КОРНЕКЛУБНЕПЛОДОВ ОТ КОМКОВ ПОЧВЫ И КАМНЕЙ Изобретение относится к области сельскохозяйственного машиностроения,в частности к устройствам для отделения корнеклубнеплодов от комков почвы и камней. Известно устройство для отделения корнеклубнеплодов от почвенных комков и других примесей (см. А.с.354795, М., кл. А 01 33/00,бюл. 31, 1972 г.), включающее несущую поверхность, отражатель установленный над боковой ее стороной и механизм привода, при этом несущая поверхность выполнена в виде транспортера, установленного с наклоном в сторону отражателя, а последний выполнен из отдельных секций, качающихся в разных фазах относительно поверхности транспортера. Кроме того, известно устройство для разрушения и отделения почвенных комков (см. А.с.1766309,М., кл. А 01 33/00, бюл. 37, 1992 г.), содержащее диски, между которыми установлены эластичные прутки. Между дисками расположено два шнека,имеющие разнонаправленную навивку,вал соединенный с приводом шнеков. Диски и шнеки смонтированы на валу. Эластичные прутки закреплены по периметру каждого диска и расположены между ними. Длина каждого эластичного прутка больше, чем расстояние меду дисками. Известно устройство для отделения корнеклубнеплодов от комков почвы и камней (см. А.с. СССР 1535432, МПК А 01 33/08, бюл. 2,1990 г.), содержащее подающий транспортр,отражатель, выполненный в виде вращающегося цилиндрического барабана, двухскатный делитель и транспортры отвода клубней и примесей, причем вращающийся цилиндрический барабан снабжн металлическими кольцами,установленными свободно на барабане вдоль его наружной поверхности, при чм между этой поверхностью и внутренней поверхностью колец размещн слой эластичного материала. Данное устройство не обеспечивает необходимое качество отделения камней и комков почвы от корнеклубнеплодов. Несмотря на наличие под кольцами слоя эластичного материала, он не оказывает существенного влияния на характер взаимодействия металлических колец и камней, так как время этого взаимодействия в основном зависит от скорости распространения звука в соударяемых телах, их геометрической формы и составляет около 0,0070,008 секунды, в течение которых в силу инерции металлических колец эластичный материал не успевает сдеформироваться и тем самым оказать влияние на технологический процесс отделения корнеклубнеплодов от комков почвы и камней,которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Задача,которую решает изобретение,заключается в повышении качества отделения корнеклубнеплодов от комков почвы и камней. Поставленная задача решается с помощью устройства для отделения корнеклубнеплодов от комков почвы и камней, содержащего подающий 2 транспортр, отражатель, выполненный в виде цилиндрического с возможностью вращения барабана, двухскатный делитель и транспортры отвода корнеклубнеплодов и примесей, где цилиндрический, с возможностью вращения,барабан снабжн резиновой оболочкой с эластичными наружными радиальными пальцами длиной 5060 мм и диаметром 810 мм. Сущность технического решения поясняется чертежами, где на фиг. 1 схематически изображено устройство для отделения корнеклубнеплодов от комков почвы и камней, вид сбоку. Устройство содержит подающий транспортр 1,с возможностью перемещения на нм вороха со скоростью , расположенный под подающим транспортром 1 отражатель 2, выполненный в виде цилиндрического, с возможностью вращения с валом 3 с угловой скоростьюбарабана,снабжнного резиновой оболочкой 4 с эластичными наружными радиальными пальцами 5 длиной 5060 мм и диаметром 810 мм. Плечо выступа вала 3 отражателя 2 по отношению к оси натяжного барабана транспортра 1 равно а. Под отражателем 2 относительно вала 3 на расстоянии в расположен двухскатный делитель 6, под которым установлены транспортр отвода корнеклубнеплодов 7 и транспортр отвода примесей 8. Устройство работает следующим образом. Корнеклубненосная смесь (ворох) податся на устройство транспортром 1 со скоростью ,Клубни, например, картофеля, камни и комки почвы падают на эластичные наружные радиальные пальцы 5 резиновой оболочки 4 отражателя 2,выполненного в виде цилиндрического,вращающегося на валу 3 с угловой скоростью,барабана, причм, в зависимости от скоростиперемещения вороха на транспортре 1, плечо а выступа вала 3 отражателя 2 по отношению к оси натяжного барабана транспортра 1 установлено таким, что вектор скорости вороха в момент его контакта с эластичными наружными радиальными пальцами 5 составляет по отношению к их осям около 90 градусов. Поскольку объмные веса корнеклубнеплодов, комков почвы и камней в несколько раз отличаются друг от друга, то при контакте их с эластичными наружными радиальными пальцами 5 резиновой оболочки 4 эластичные наружные радиальные пальцы 5 прогибаются пропорционально объмным весам различных частей вороха. Угловая скорость вращенияотражателя 2 установлена такой, что во время контакта с различными составляющими вороха деформированные эластичные наружные радиальные пальцы 5 резиновой оболочки 4 не успевают распрямиться в обратном направлении и в основном выполняют функции расположенных под различными углами, в зависимости от объмной массы воздействующих на них различных частей вороха, отражательных поверхностей. В результате ворох разделяется на три основных потока наиболее близко расположенных к отражателю 2 камней, далее расположенных комков почвы и ещ далее расположенных от 5 отражателя 2 корнеклубнеплодов. Двухскатный делитель устанавлен относительно вала 3 на расстоянии в таким образом, что он направляет два первых потока на транспортр отвода примесей 8, а корнеклубнеплоды на транспортр отвода корнеклубнеплодов 7. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для отделения корнеклубнеплодов от комков почвы и камней, содержащее подающий транспортр, отражатель, выполненный в виде цилиндрического барабана, двухскатный делитель и транспортры отвода корнеклубнеплодов и примесей, отличающееся тем, что цилиндрический барабан снабжн резиновой оболочкой с эластичными наружными радиальными пальцами длиной 50-60 мм и диаметром 8-10 мм.
