Устройство для предпосевной обработки почвы

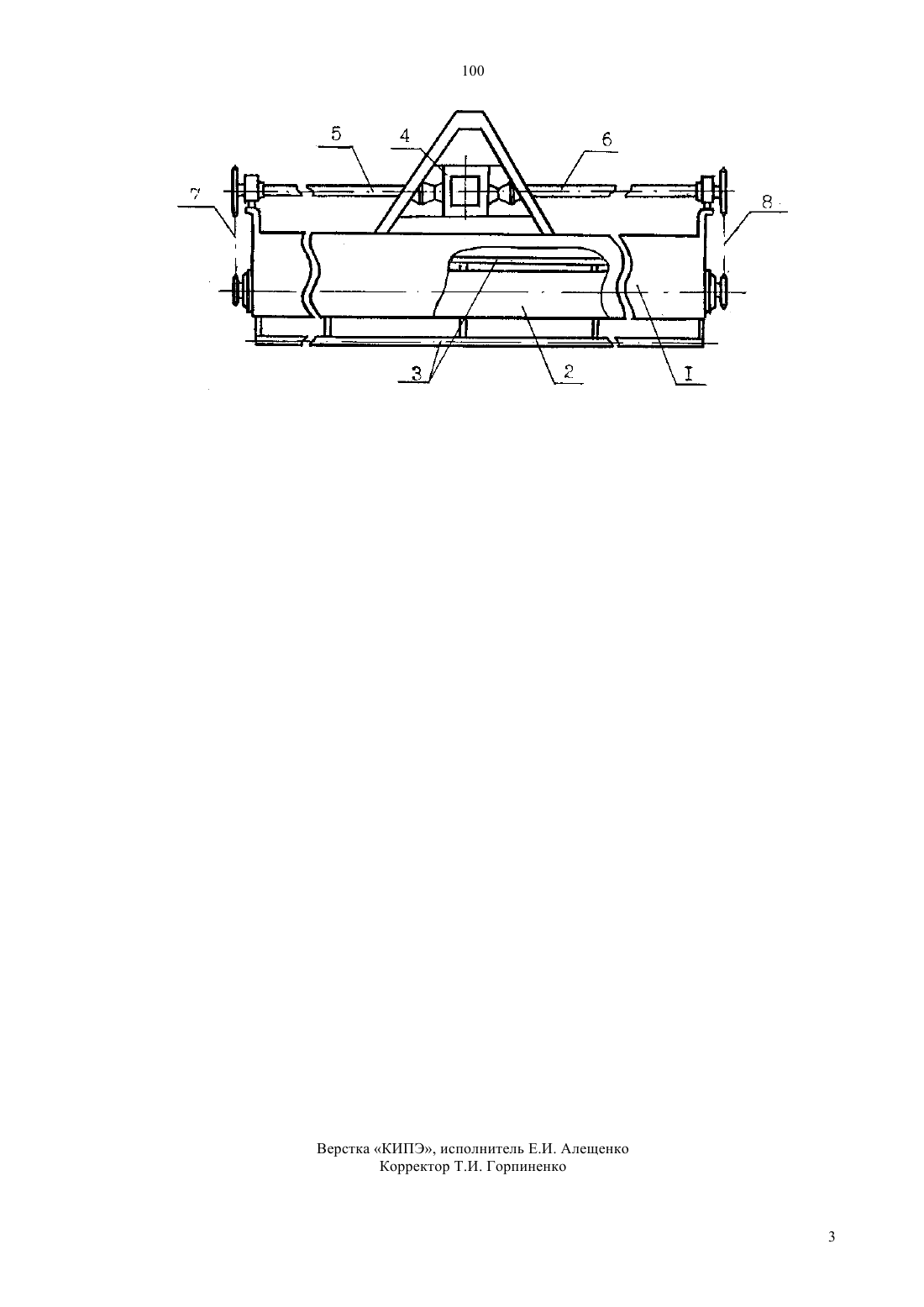

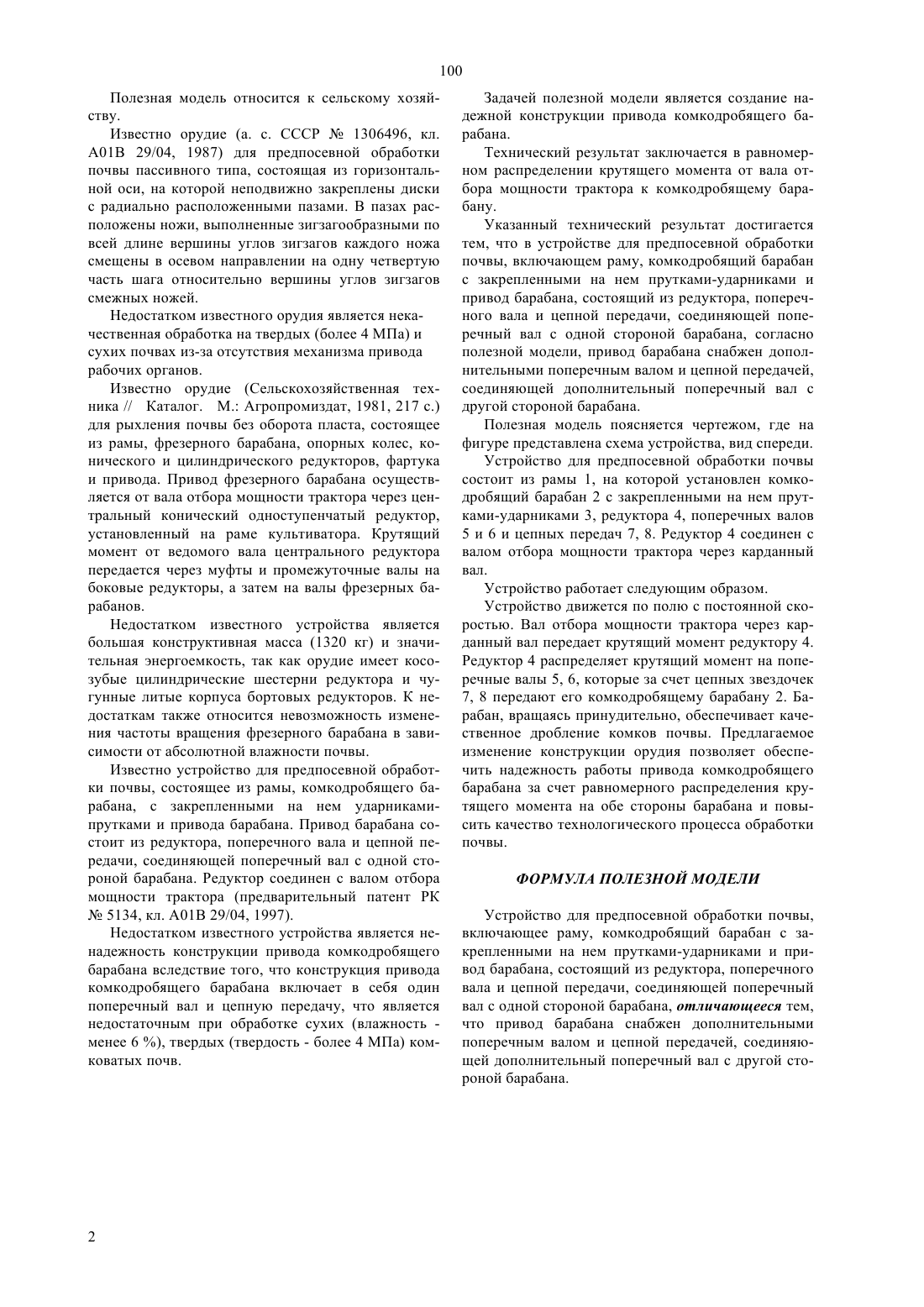

(51)7 01 29/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства(56) Предварительный патент РК 5134, кл. А 01 В 29/04, 1997(54) УСТРОЙСТВО ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ ПОЧВЫ(57) Полезная модель относится к сельскому хозяйству. Равномерное распределение крутящего момента от вала отбора мощности к комкодробящему барабану достигается тем, что в устройстве для предпосевной обработки почвы, включающем раму, комкодробящий барабан с закрепленными на нем прутками-ударниками и привод барабана, состоящий из редуктора, поперечного вала и цепной передачи,соединяющей поперечный вал с одной стороной барабана, согласно полезной модели, привод барабана снабжен дополнительными поперечным валом и цепной передачей, соединяющей дополнительный поперечный вал с другой стороной барабана. 100 Полезная модель относится к сельскому хозяйству. Известно орудие (а. с. СССР 1306496, кл. А 01 В 29/04, 1987) для предпосевной обработки почвы пассивного типа, состоящая из горизонтальной оси, на которой неподвижно закреплены диски с радиально расположенными пазами. В пазах расположены ножи, выполненные зигзагообразными по всей длине вершины углов зигзагов каждого ножа смещены в осевом направлении на одну четвертую часть шага относительно вершины углов зигзагов смежных ножей. Недостатком известного орудия является некачественная обработка на твердых (более 4 МПа) и сухих почвах из-за отсутствия механизма привода рабочих органов. Известно орудие (Сельскохозяйственная техника // Каталог. М. Агропромиздат, 1981, 217 с.) для рыхления почвы без оборота пласта, состоящее из рамы, фрезерного барабана, опорных колес, конического и цилиндрического редукторов, фартука и привода. Привод фрезерного барабана осуществляется от вала отбора мощности трактора через центральный конический одноступенчатый редуктор,установленный на раме культиватора. Крутящий момент от ведомого вала центрального редуктора передается через муфты и промежуточные валы на боковые редукторы, а затем на валы фрезерных барабанов. Недостатком известного устройства является большая конструктивная масса (1320 кг) и значительная энергоемкость, так как орудие имеет косозубые цилиндрические шестерни редуктора и чугунные литые корпуса бортовых редукторов. К недостаткам также относится невозможность изменения частоты вращения фрезерного барабана в зависимости от абсолютной влажности почвы. Известно устройство для предпосевной обработки почвы, состоящее из рамы, комкодробящего барабана, с закрепленными на нем ударникамипрутками и привода барабана. Привод барабана состоит из редуктора, поперечного вала и цепной передачи, соединяющей поперечный вал с одной стороной барабана. Редуктор соединен с валом отбора мощности трактора (предварительный патент РК 5134, кл. А 01 В 29/04, 1997). Недостатком известного устройства является ненадежность конструкции привода комкодробящего барабана вследствие того, что конструкция привода комкодробящего барабана включает в себя один поперечный вал и цепную передачу, что является недостаточным при обработке сухих (влажность менее 6 ), твердых (твердость - более 4 МПа) комковатых почв. Задачей полезной модели является создание надежной конструкции привода комкодробящего барабана. Технический результат заключается в равномерном распределении крутящего момента от вала отбора мощности трактора к комкодробящему барабану. Указанный технический результат достигается тем, что в устройстве для предпосевной обработки почвы, включающем раму, комкодробящий барабан с закрепленными на нем прутками-ударниками и привод барабана, состоящий из редуктора, поперечного вала и цепной передачи, соединяющей поперечный вал с одной стороной барабана, согласно полезной модели, привод барабана снабжен дополнительными поперечным валом и цепной передачей,соединяющей дополнительный поперечный вал с другой стороной барабана. Полезная модель поясняется чертежом, где на фигуре представлена схема устройства, вид спереди. Устройство для предпосевной обработки почвы состоит из рамы 1, на которой установлен комкодробящий барабан 2 с закрепленными на нем прутками-ударниками 3, редуктора 4, поперечных валов 5 и 6 и цепных передач 7, 8. Редуктор 4 соединен с валом отбора мощности трактора через карданный вал. Устройство работает следующим образом. Устройство движется по полю с постоянной скоростью. Вал отбора мощности трактора через карданный вал передает крутящий момент редуктору 4. Редуктор 4 распределяет крутящий момент на поперечные валы 5, 6, которые за счет цепных звездочек 7, 8 передают его комкодробящему барабану 2. Барабан, вращаясь принудительно, обеспечивает качественное дробление комков почвы. Предлагаемое изменение конструкции орудия позволяет обеспечить надежность работы привода комкодробящего барабана за счет равномерного распределения крутящего момента на обе стороны барабана и повысить качество технологического процесса обработки почвы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для предпосевной обработки почвы,включающее раму, комкодробящий барабан с закрепленными на нем прутками-ударниками и привод барабана, состоящий из редуктора, поперечного вала и цепной передачи, соединяющей поперечный вал с одной стороной барабана, отличающееся тем,что привод барабана снабжен дополнительными поперечным валом и цепной передачей, соединяющей дополнительный поперечный вал с другой стороной барабана.
