Устройство для сортирования плодов

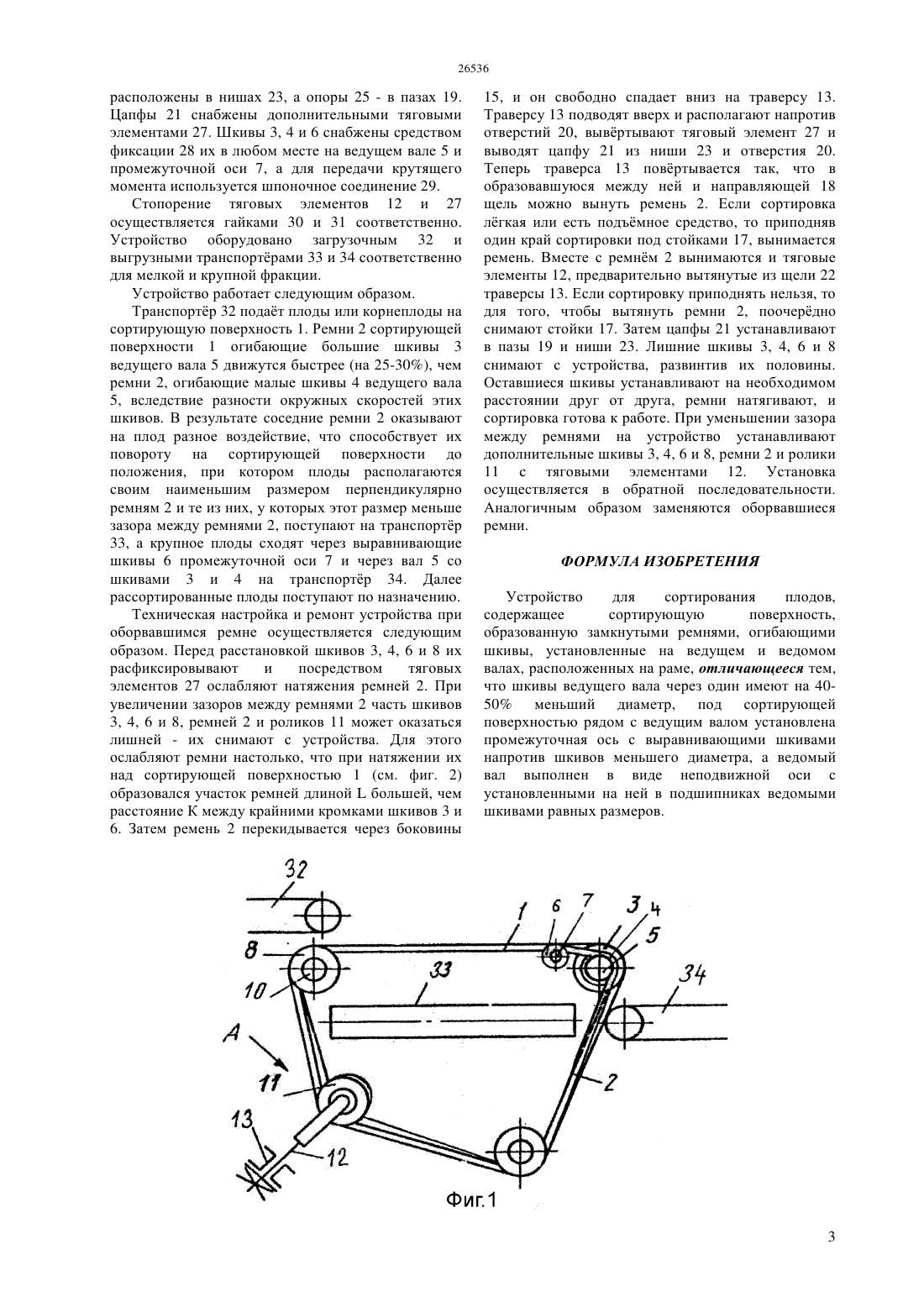

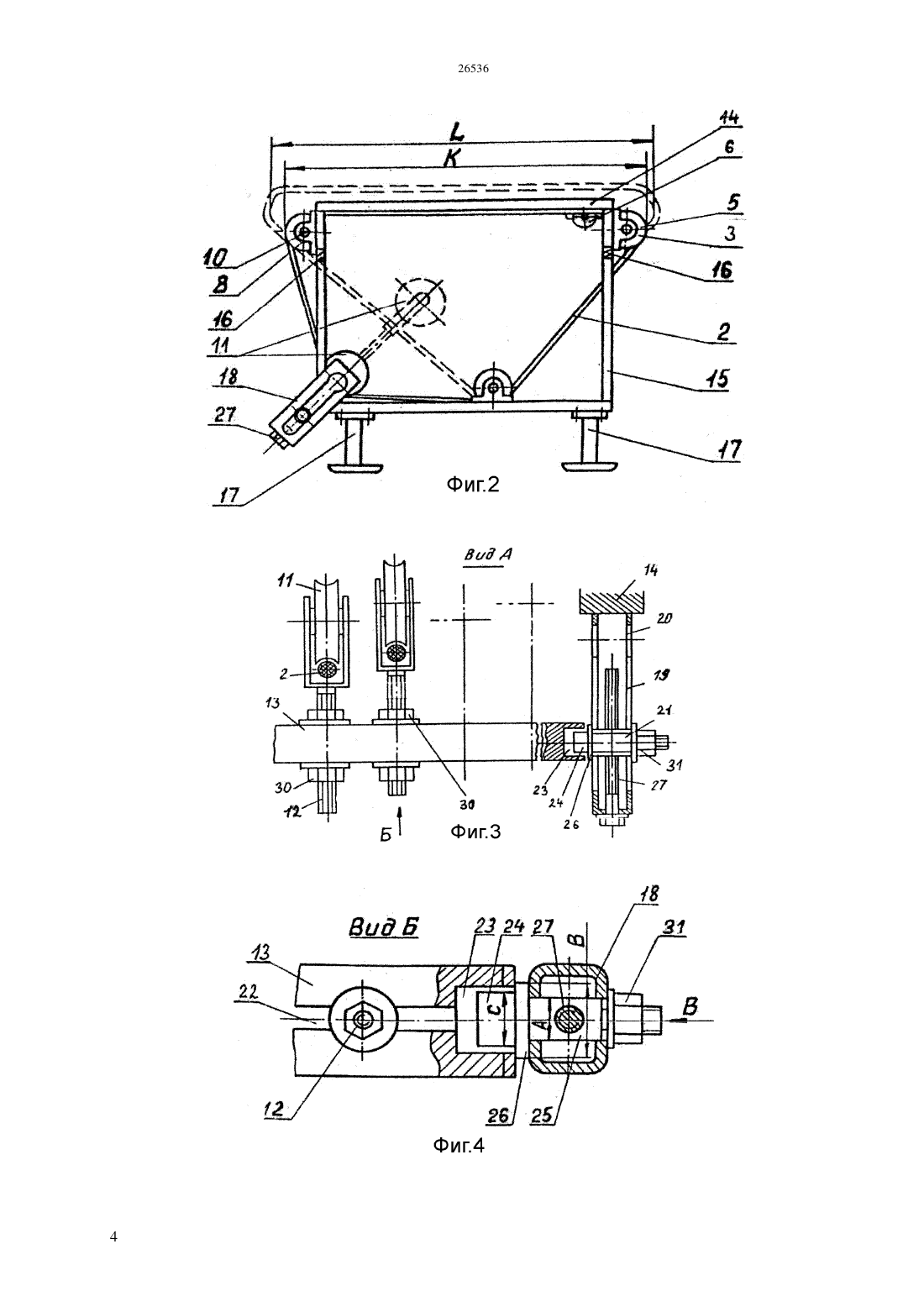

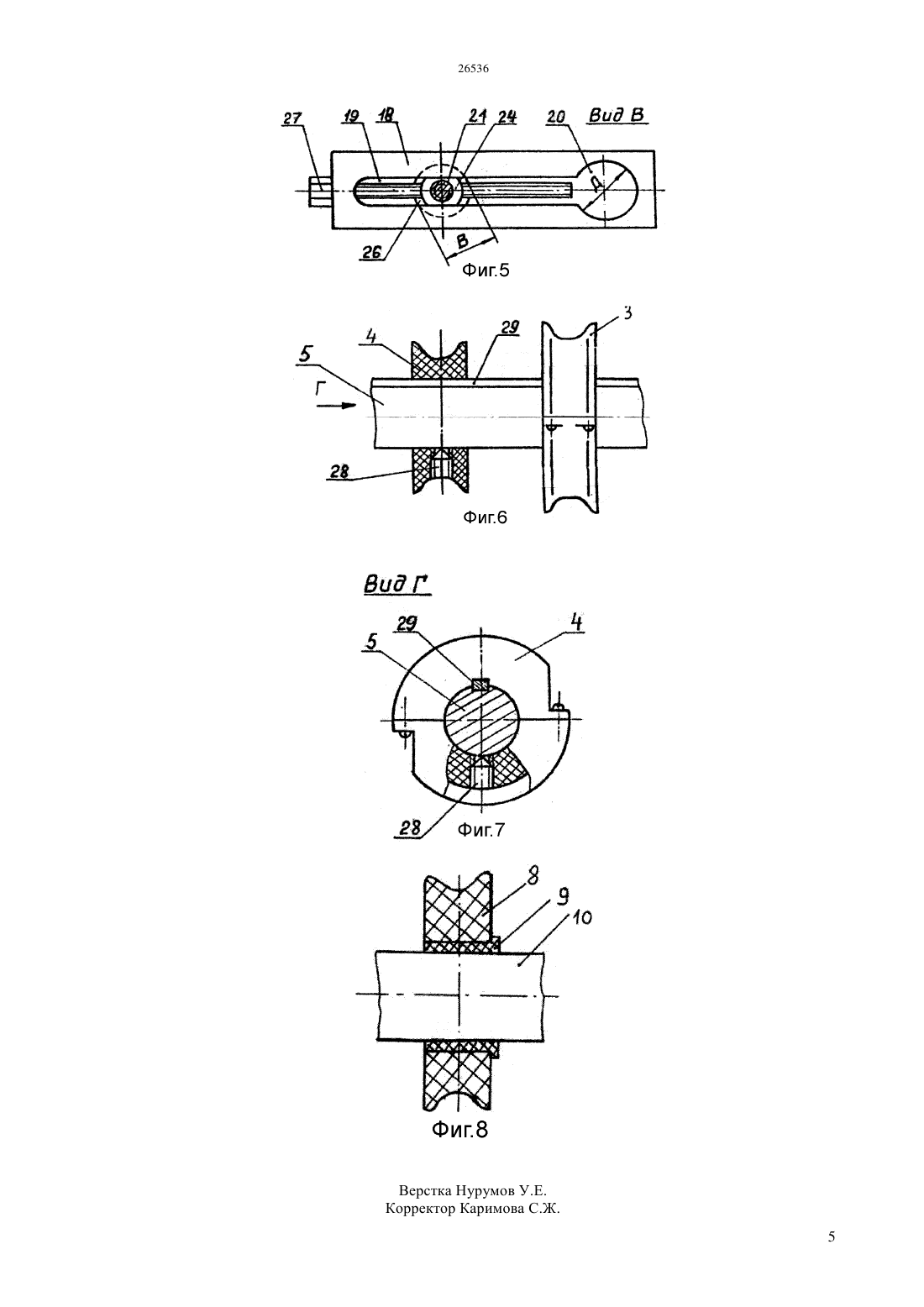

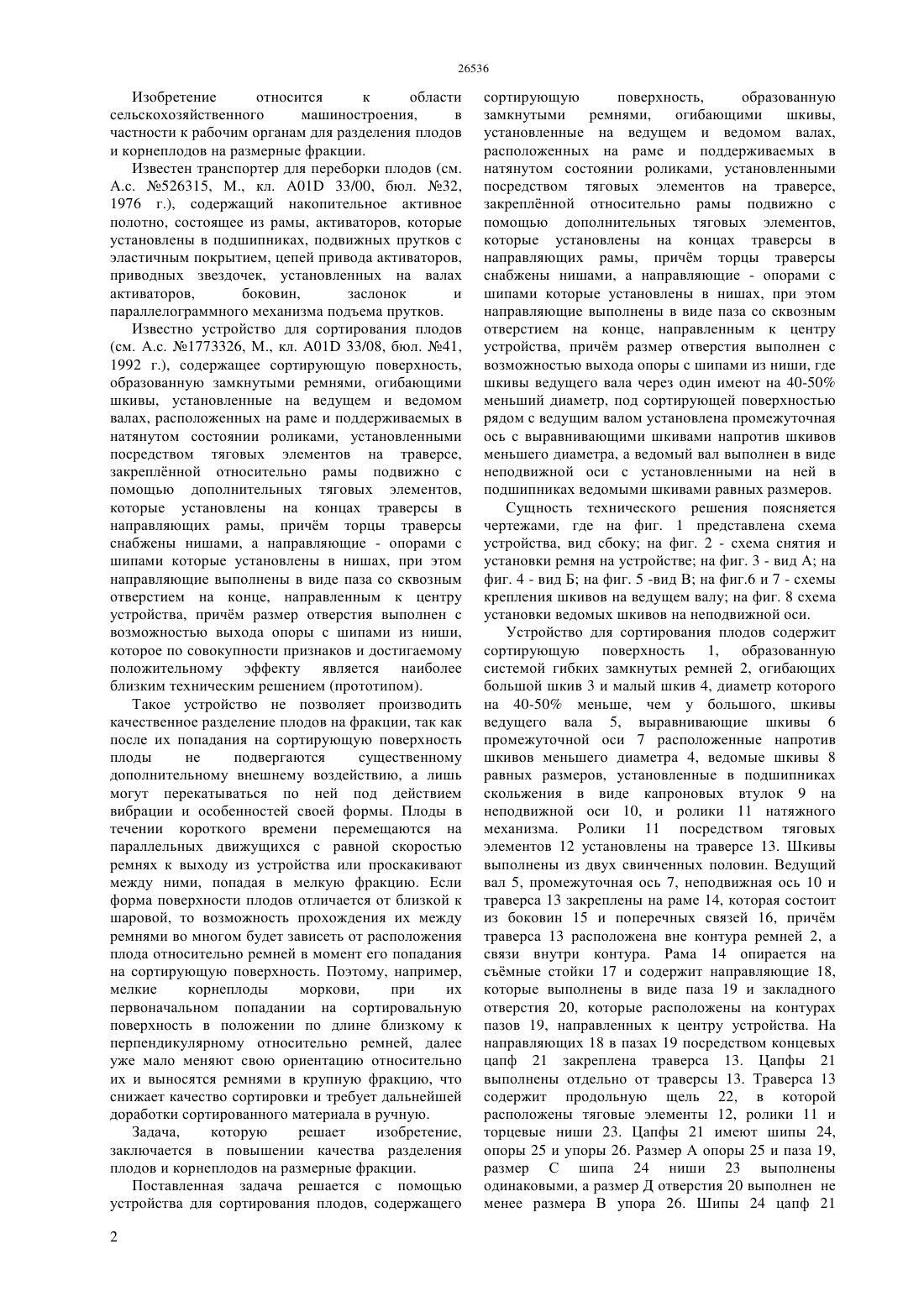

(51) 01 33/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сортирующую поверхность 1, образованную замкнутыми ремнями,огибающими шкивы,установленные на ведущем 5 и ведомом 10 валах,расположенных на раме и поддерживаемых в натянутом состоянии роликами 11, установленными посредством тяговых элементов на траверсе 13,закреплнной относительно рамы . подвижно с помощью дополнительных тяговых элементов,которые установлены на концах траверсы в направляющих рамы, причм торцы траверсы снабжены нишами, а направляющие - опорами с шипами которые установлены в нишах, при этом направляющие выполнены в виде паза со сквозным отверстием на конце, направленным к центру устройства, причм размер отверстия выполнен с возможностью выхода опоры с шипами из ниши, где шкивы ведущего вала через один имеют на 40-50 меньший диаметр, под сортирующей поверхностью рядом с ведущим валом 5 установлена промежуточная ось с выравнивающими шкивами напротив 9 шкивов меньшего диаметра, а ведомый вал выполнен в виде неподвижной оси 10 с установленными на ней в подшипниках ведомыми шкивами равных размеров.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичАгейчик Валерий АлександровичШило Иван НиколаевичЕсхожин Джадыгер ЗарлыковичМуращенко Владимир ИвановичКусаинов Руслан КомековичКажкенов Айбек Зекешович(73) Нукешев Саяхат ОразовичРоманюк Николай Николаевич(54) УСТРОЙСТВО ДЛЯ СОРТИРОВАНИЯ ПЛОДОВ(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к рабочим органам для разделения плодов и корнеплодов на размерные фракции. Задача,которую решает изобретение,заключается в повышении качества разделения плодов и корнеплодов на размерные фракции. Поставленная задача решается с помощью устройства для сортирования плодов, содержащего Изобретение относится к области сельскохозяйственного машиностроения,в частности к рабочим органам для разделения плодов и корнеплодов на размерные фракции. Известен транспортер для переборки плодов (см. А.с. 526315, М., кл. А 01 33/00, бюл. 32,1976 г.), содержащий накопительное активное полотно, состоящее из рамы, активаторов, которые установлены в подшипниках, подвижных прутков с эластичным покрытием, цепей привода активаторов,приводных звездочек, установленных на валах активаторов,боковин,заслонок и параллелограммного механизма подъема прутков. Известно устройство для сортирования плодов(см. А.с. 1773326, М., кл. А 01 33/08, бюл. 41,1992 г.), содержащее сортирующую поверхность,образованную замкнутыми ремнями, огибающими шкивы, установленные на ведущем и ведомом валах, расположенных на раме и поддерживаемых в натянутом состоянии роликами, установленными посредством тяговых элементов на траверсе,закреплнной относительно рамы подвижно с помощью дополнительных тяговых элементов,которые установлены на концах траверсы в направляющих рамы, причм торцы траверсы снабжены нишами, а направляющие - опорами с шипами которые установлены в нишах, при этом направляющие выполнены в виде паза со сквозным отверстием на конце, направленным к центру устройства, причм размер отверстия выполнен с возможностью выхода опоры с шипами из ниши,которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Такое устройство не позволяет производить качественное разделение плодов на фракции, так как после их попадания на сортирующую поверхность плоды не подвергаются существенному дополнительному внешнему воздействию, а лишь могут перекатываться по ней под действием вибрации и особенностей своей формы. Плоды в течении короткого времени перемещаются на параллельных движущихся с равной скоростью ремнях к выходу из устройства или проскакивают между ними, попадая в мелкую фракцию. Если форма поверхности плодов отличается от близкой к шаровой, то возможность прохождения их между ремнями во многом будет зависеть от расположения плода относительно ремней в момент его попадания на сортирующую поверхность. Поэтому, например,мелкие корнеплоды моркови,при их первоначальном попадании на сортировальную поверхность в положении по длине близкому к перпендикулярному относительно ремней, далее уже мало меняют свою ориентацию относительно их и выносятся ремнями в крупную фракцию, что снижает качество сортировки и требует дальнейшей доработки сортированного материала в ручную. Задача,которую решает изобретение,заключается в повышении качества разделения плодов и корнеплодов на размерные фракции. Поставленная задача решается с помощью устройства для сортирования плодов, содержащего 2 сортирующую поверхность,образованную замкнутыми ремнями,огибающими шкивы,установленные на ведущем и ведомом валах,расположенных на раме и поддерживаемых в натянутом состоянии роликами, установленными посредством тяговых элементов на траверсе,закреплнной относительно рамы подвижно с помощью дополнительных тяговых элементов,которые установлены на концах траверсы в направляющих рамы, причм торцы траверсы снабжены нишами, а направляющие - опорами с шипами которые установлены в нишах, при этом направляющие выполнены в виде паза со сквозным отверстием на конце, направленным к центру устройства, причм размер отверстия выполнен с возможностью выхода опоры с шипами из ниши, где шкивы ведущего вала через один имеют на 40-50 меньший диаметр, под сортирующей поверхностью рядом с ведущим валом установлена промежуточная ось с выравнивающими шкивами напротив шкивов меньшего диаметра, а ведомый вал выполнен в виде неподвижной оси с установленными на ней в подшипниках ведомыми шкивами равных размеров. Сущность технического решения поясняется чертежами, где на фиг. 1 представлена схема устройства, вид сбоку на фиг. 2 - схема снятия и установки ремня на устройстве на фиг. 3 - вид А на фиг. 4 - вид Б на фиг. 5 -вид В на фиг.6 и 7 - схемы крепления шкивов на ведущем валу на фиг. 8 схема установки ведомых шкивов на неподвижной оси. Устройство для сортирования плодов содержит сортирующую поверхность 1, образованную системой гибких замкнутых ремней 2, огибающих большой шкив 3 и малый шкив 4, диаметр которого на 40-50 меньше, чем у большого, шкивы ведущего вала 5, выравнивающие шкивы 6 промежуточной оси 7 расположенные напротив шкивов меньшего диаметра 4, ведомые шкивы 8 равных размеров, установленные в подшипниках скольжения в виде капроновых втулок 9 на неподвижной оси 10, и ролики 11 натяжного механизма. Ролики 11 посредством тяговых элементов 12 установлены на траверсе 13. Шкивы выполнены из двух свинченных половин. Ведущий вал 5, промежуточная ось 7, неподвижная ось 10 и траверса 13 закреплены на раме 14, которая состоит из боковин 15 и поперечных связей 16, причм траверса 13 расположена вне контура ремней 2, а связи внутри контура. Рама 14 опирается на съмные стойки 17 и содержит направляющие 18,которые выполнены в виде паза 19 и закладного отверстия 20, которые расположены на контурах пазов 19, направленных к центру устройства. На направляющих 18 в пазах 19 посредством концевых цапф 21 закреплена траверса 13. Цапфы 21 выполнены отдельно от траверсы 13. Траверса 13 содержит продольную щель 22, в которой расположены тяговые элементы 12, ролики 11 и торцевые ниши 23. Цапфы 21 имеют шипы 24,опоры 25 и упоры 26. Размер А опоры 25 и паза 19,размер С шипа 24 ниши 23 выполнены одинаковыми, а размер Д отверстия 20 выполнен не менее размера В упора 26. Шипы 24 цапф 21 расположены в нишах 23, а опоры 25 - в пазах 19. Цапфы 21 снабжены дополнительными тяговыми элементами 27. Шкивы 3, 4 и 6 снабжены средством фиксации 28 их в любом месте на ведущем вале 5 и промежуточной оси 7, а для передачи крутящего момента используется шпоночное соединение 29. Стопорение тяговых элементов 12 и 27 осуществляется гайками 30 и 31 соответственно. Устройство оборудовано загрузочным 32 и выгрузными транспортрами 33 и 34 соответственно для мелкой и крупной фракции. Устройство работает следующим образом. Транспортр 32 подат плоды или корнеплоды на сортирующую поверхность 1. Ремни 2 сортирующей поверхности 1 огибающие большие шкивы 3 ведущего вала 5 движутся быстрее (на 25-30), чем ремни 2, огибающие малые шкивы 4 ведущего вала 5, вследствие разности окружных скоростей этих шкивов. В результате соседние ремни 2 оказывают на плод разное воздействие, что способствует их повороту на сортирующей поверхности до положения, при котором плоды располагаются своим наименьшим размером перпендикулярно ремням 2 и те из них, у которых этот размер меньше зазора между ремнями 2, поступают на транспортр 33, а крупное плоды сходят через выравнивающие шкивы 6 промежуточной оси 7 и через вал 5 со шкивами 3 и 4 на транспортр 34. Далее рассортированные плоды поступают по назначению. Техническая настройка и ремонт устройства при оборвавшимся ремне осуществляется следующим образом. Перед расстановкой шкивов 3, 4, 6 и 8 их расфиксировывают и посредством тяговых элементов 27 ослабляют натяжения ремней 2. При увеличении зазоров между ремнями 2 часть шкивов 3, 4, 6 и 8, ремней 2 и роликов 11 может оказаться лишней - их снимают с устройства. Для этого ослабляют ремни настолько, что при натяжении их над сортирующей поверхностью 1 (см. фиг. 2) образовался участок ремней длинойбольшей, чем расстояние К между крайними кромками шкивов 3 и 6. Затем ремень 2 перекидывается через боковины 15, и он свободно спадает вниз на траверсу 13. Траверсу 13 подводят вверх и располагают напротив отверстий 20, вывртывают тяговый элемент 27 и выводят цапфу 21 из ниши 23 и отверстия 20. Теперь траверса 13 повртывается так, что в образовавшуюся между ней и направляющей 18 щель можно вынуть ремень 2. Если сортировка лгкая или есть подъмное средство, то приподняв один край сортировки под стойками 17, вынимается ремень. Вместе с ремнм 2 вынимаются и тяговые элементы 12, предварительно вытянутые из щели 22 траверсы 13. Если сортировку приподнять нельзя, то для того, чтобы вытянуть ремни 2, поочердно снимают стойки 17. Затем цапфы 21 устанавливают в пазы 19 и ниши 23. Лишние шкивы 3, 4, 6 и 8 снимают с устройства, развинтив их половины. Оставшиеся шкивы устанавливают на необходимом расстоянии друг от друга, ремни натягивают, и сортировка готова к работе. При уменьшении зазора между ремнями на устройство устанавливают дополнительные шкивы 3, 4, 6 и 8, ремни 2 и ролики 11 с тяговыми элементами 12. Установка осуществляется в обратной последовательности. Аналогичным образом заменяются оборвавшиеся ремни. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для сортирования плодов,содержащее сортирующую поверхность,образованную замкнутыми ремнями, огибающими шкивы, установленные на ведущем и ведомом валах, расположенных на раме, отличающееся тем,что шкивы ведущего вала через один имеют на 4050 меньший диаметр, под сортирующей поверхностью рядом с ведущим валом установлена промежуточная ось с выравнивающими шкивами напротив шкивов меньшего диаметра, а ведомый вал выполнен в виде неподвижной оси с установленными на ней в подшипниках ведомыми шкивами равных размеров.
