Крепежное устройство

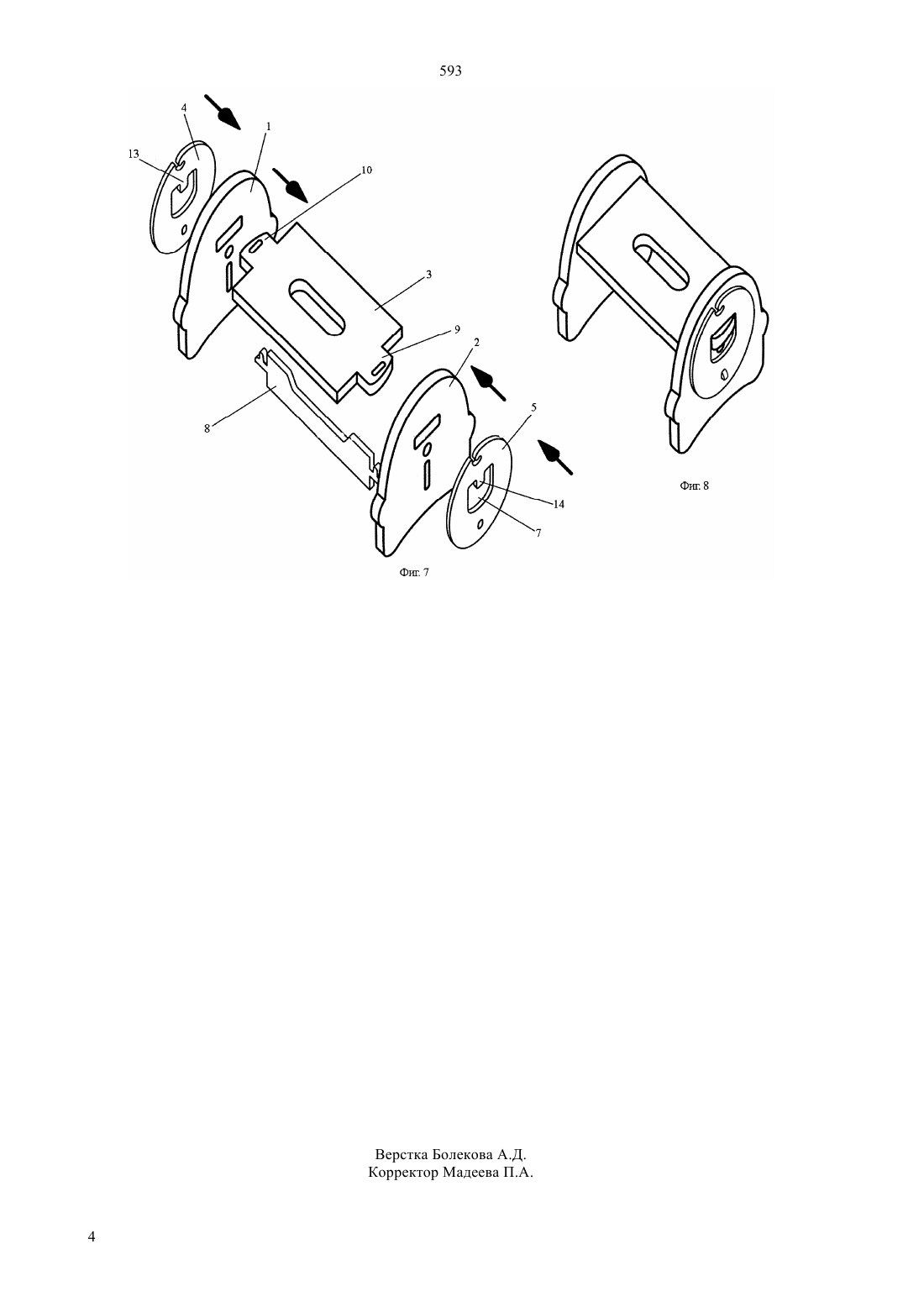

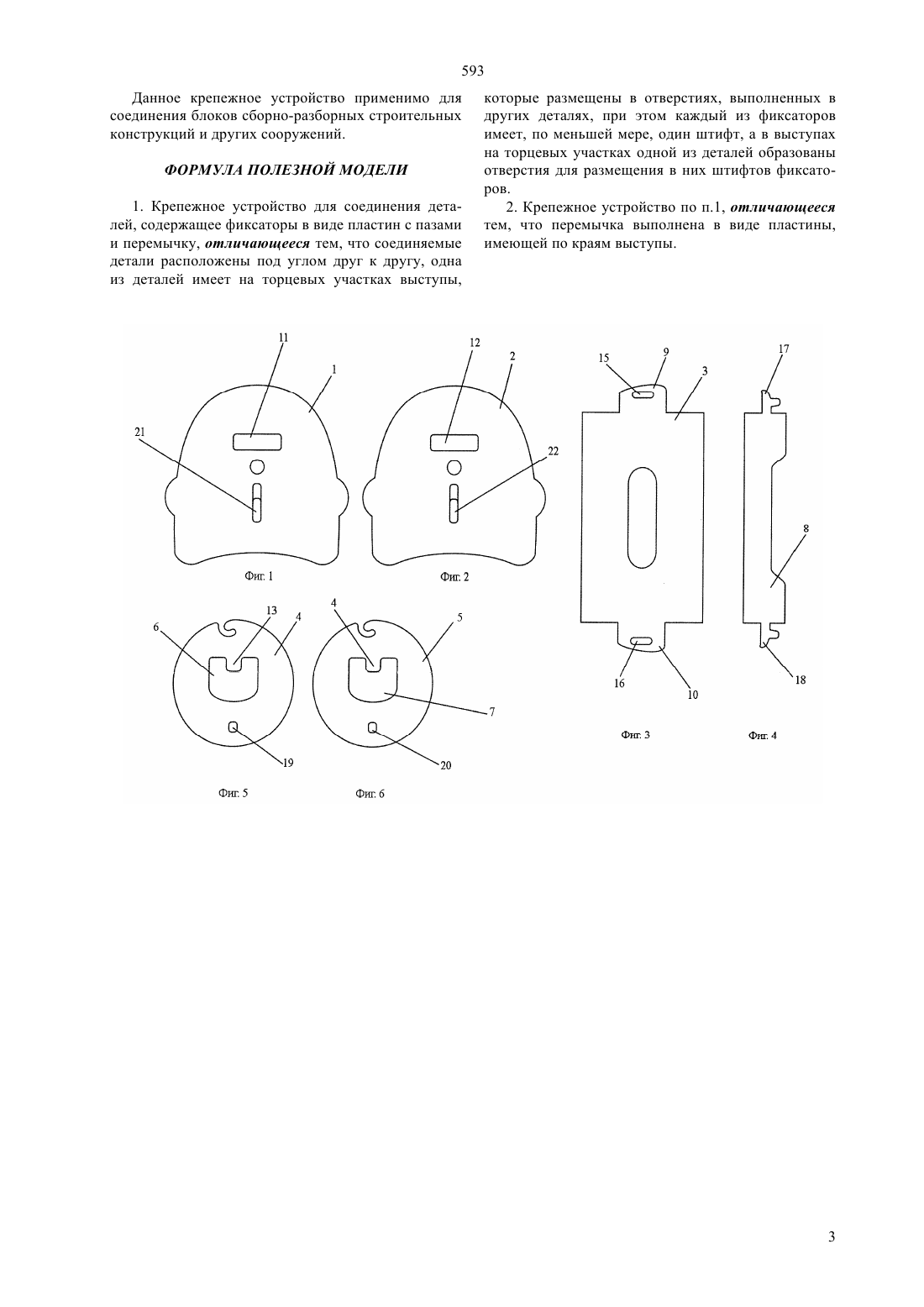

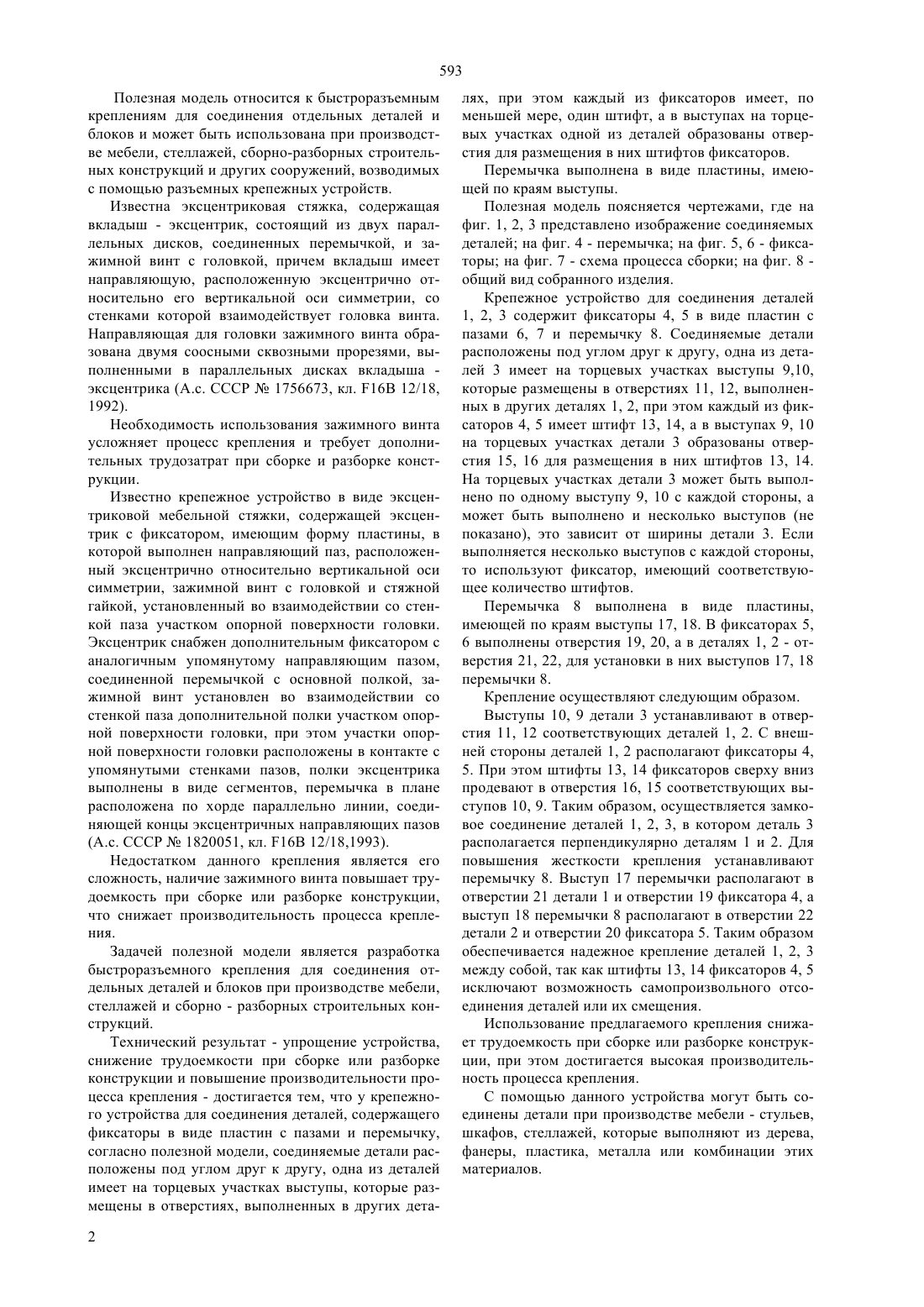

(51) 16 12/18 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к быстроразъемным креплениям для соединения отдельных деталей и блоков и может быть использована при производстве мебели, стеллажей,сборно-разборных строительных конструкций и других сооружений, возводимых с помощью разъемных крепежных устройств. Технический результат - упрощение устройства,снижение трудоемкости при сборке или разборке конструкции и повышение производительности процесса крепления - достигается тем, что у крепежного устройства для соединения деталей, содержащего фиксаторы в виде пластин с пазами и перемычку,согласно полезной модели, соединяемые детали расположены под углом друг к другу, одна из деталей имеет на торцевых участках выступы, которые размещены в отверстиях, выполненных в других деталях, при этом каждый из фиксаторов имеет, по меньшей мере, один штифт, а в выступах на торцевых участках одной из деталей образованы отверстия для размещения в них штифтов фиксаторов. Перемычка выполнена в виде пластины, имеющей по краям выступы. 593 Полезная модель относится к быстроразъемным креплениям для соединения отдельных деталей и блоков и может быть использована при производстве мебели, стеллажей, сборно-разборных строительных конструкций и других сооружений, возводимых с помощью разъемных крепежных устройств. Известна эксцентриковая стяжка, содержащая вкладыш - эксцентрик, состоящий из двух параллельных дисков, соединенных перемычкой, и зажимной винт с головкой, причем вкладыш имеет направляющую, расположенную эксцентрично относительно его вертикальной оси симметрии, со стенками которой взаимодействует головка винта. Направляющая для головки зажимного винта образована двумя соосными сквозными прорезями, выполненными в параллельных дисках вкладыша эксцентрика (А.с. СССР 1756673, кл. 16 В 12/18,1992). Необходимость использования зажимного винта усложняет процесс крепления и требует дополнительных трудозатрат при сборке и разборке конструкции. Известно крепежное устройство в виде эксцентриковой мебельной стяжки, содержащей эксцентрик с фиксатором, имеющим форму пластины, в которой выполнен направляющий паз, расположенный эксцентрично относительно вертикальной оси симметрии, зажимной винт с головкой и стяжной гайкой, установленный во взаимодействии со стенкой паза участком опорной поверхности головки. Эксцентрик снабжен дополнительным фиксатором с аналогичным упомянутому направляющим пазом,соединенной перемычкой с основной полкой, зажимной винт установлен во взаимодействии со стенкой паза дополнительной полки участком опорной поверхности головки, при этом участки опорной поверхности головки расположены в контакте с упомянутыми стенками пазов, полки эксцентрика выполнены в виде сегментов, перемычка в плане расположена по хорде параллельно линии, соединяющей концы эксцентричных направляющих пазов(А.с. СССР 1820051, кл. 16 В 12/18,1993). Недостатком данного крепления является его сложность, наличие зажимного винта повышает трудоемкость при сборке или разборке конструкции,что снижает производительность процесса крепления. Задачей полезной модели является разработка быстроразъемного крепления для соединения отдельных деталей и блоков при производстве мебели,стеллажей и сборно - разборных строительных конструкций. Технический результат - упрощение устройства,снижение трудоемкости при сборке или разборке конструкции и повышение производительности процесса крепления - достигается тем, что у крепежного устройства для соединения деталей, содержащего фиксаторы в виде пластин с пазами и перемычку,согласно полезной модели, соединяемые детали расположены под углом друг к другу, одна из деталей имеет на торцевых участках выступы, которые размещены в отверстиях, выполненных в других дета 2 лях, при этом каждый из фиксаторов имеет, по меньшей мере, один штифт, а в выступах на торцевых участках одной из деталей образованы отверстия для размещения в них штифтов фиксаторов. Перемычка выполнена в виде пластины, имеющей по краям выступы. Полезная модель поясняется чертежами, где на фиг. 1, 2, 3 представлено изображение соединяемых деталей на фиг. 4 - перемычка на фиг. 5, 6 - фиксаторы на фиг. 7 - схема процесса сборки на фиг. 8 общий вид собранного изделия. Крепежное устройство для соединения деталей 1, 2, 3 содержит фиксаторы 4, 5 в виде пластин с пазами 6, 7 и перемычку 8. Соединяемые детали расположены под углом друг к другу, одна из деталей 3 имеет на торцевых участках выступы 9,10,которые размещены в отверстиях 11, 12, выполненных в других деталях 1, 2, при этом каждый из фиксаторов 4, 5 имеет штифт 13, 14, а в выступах 9, 10 на торцевых участках детали 3 образованы отверстия 15, 16 для размещения в них штифтов 13, 14. На торцевых участках детали 3 может быть выполнено по одному выступу 9, 10 с каждой стороны, а может быть выполнено и несколько выступов (не показано), это зависит от ширины детали 3. Если выполняется несколько выступов с каждой стороны,то используют фиксатор, имеющий соответствующее количество штифтов. Перемычка 8 выполнена в виде пластины,имеющей по краям выступы 17, 18. В фиксаторах 5,6 выполнены отверстия 19, 20, а в деталях 1, 2 - отверстия 21, 22, для установки в них выступов 17, 18 перемычки 8. Крепление осуществляют следующим образом. Выступы 10, 9 детали 3 устанавливают в отверстия 11, 12 соответствующих деталей 1, 2. С внешней стороны деталей 1, 2 располагают фиксаторы 4,5. При этом штифты 13, 14 фиксаторов сверху вниз продевают в отверстия 16, 15 соответствующих выступов 10, 9. Таким образом, осуществляется замковое соединение деталей 1, 2, 3, в котором деталь 3 располагается перпендикулярно деталям 1 и 2. Для повышения жесткости крепления устанавливают перемычку 8. Выступ 17 перемычки располагают в отверстии 21 детали 1 и отверстии 19 фиксатора 4, а выступ 18 перемычки 8 располагают в отверстии 22 детали 2 и отверстии 20 фиксатора 5. Таким образом обеспечивается надежное крепление деталей 1, 2, 3 между собой, так как штифты 13, 14 фиксаторов 4, 5 исключают возможность самопроизвольного отсоединения деталей или их смещения. Использование предлагаемого крепления снижает трудоемкость при сборке или разборке конструкции, при этом достигается высокая производительность процесса крепления. С помощью данного устройства могут быть соединены детали при производстве мебели - стульев,шкафов, стеллажей, которые выполняют из дерева,фанеры, пластика, металла или комбинации этих материалов. 593 Данное крепежное устройство применимо для соединения блоков сборно-разборных строительных конструкций и других сооружений. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Крепежное устройство для соединения деталей, содержащее фиксаторы в виде пластин с пазами и перемычку, отличающееся тем, что соединяемые детали расположены под углом друг к другу, одна из деталей имеет на торцевых участках выступы, которые размещены в отверстиях, выполненных в других деталях, при этом каждый из фиксаторов имеет, по меньшей мере, один штифт, а в выступах на торцевых участках одной из деталей образованы отверстия для размещения в них штифтов фиксаторов. 2. Крепежное устройство по п.1, отличающееся тем, что перемычка выполнена в виде пластины,имеющей по краям выступы.
