Номер патента: 989

Опубликовано: 15.06.1994

Автор: Касылкасов Женыс Мадыкенович

Скачать PDF файл.

Формула / Реферат

Использование: для соединения деталей. Сущность изобретения: стержень, размещают в соосных отверстиях соединяемых деталей, На конец стержня одевают шайбу с отгибаемыми концами. Затем в лысых стержня устанавливается сооими ветвями клин. который после забивки фиксируется отгибанием конца шайбы. Ветви клина присоединены к перемычке по высоте. Изогнув перемычку, можно легко установить ветви под требуемым углом наклона одна к другой.

Текст

Смотреть все

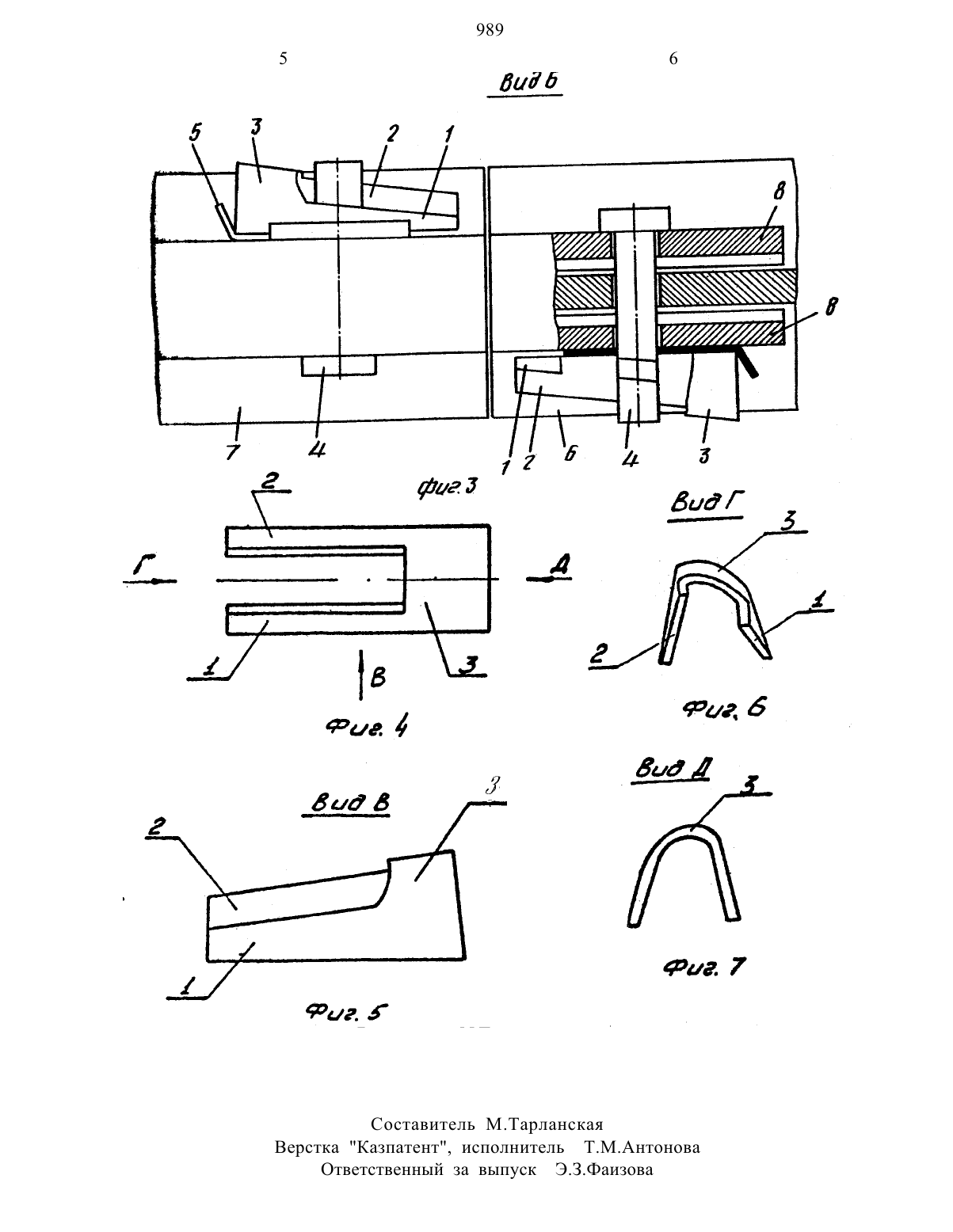

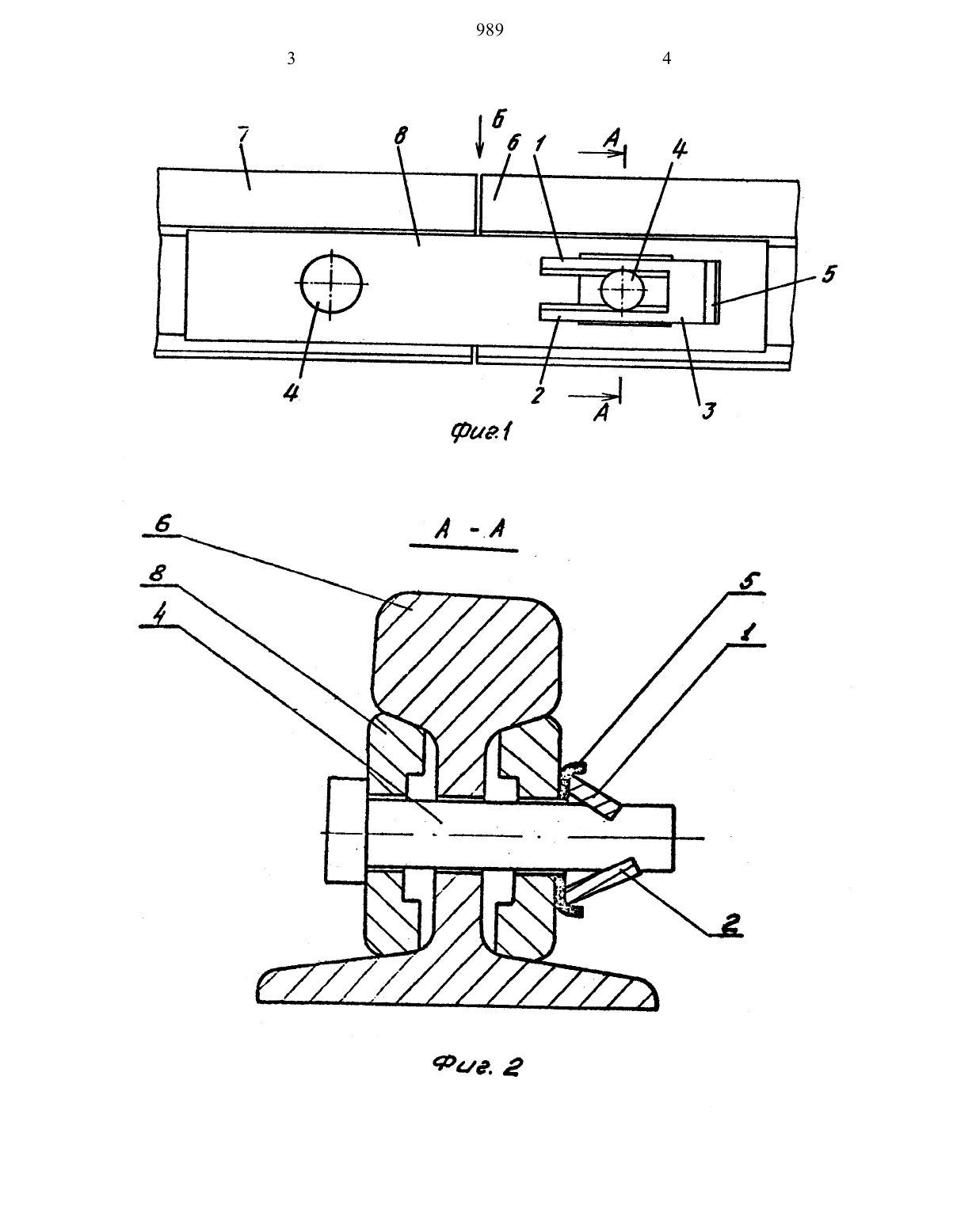

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 1377474. кл. Р 16 В 21/18.19 В 8.(57) Использование для соединения дета лей. Сущность изобретения стержень. раз 2мещают в соосных отверстиях соединяемых деталей. На конец стержня одевают шайбу с отгибаемыми концами. Затем в лысых стержня устанавливается своими ветвями клин. который после забивки фиксируется отгиба нием конца шайбы. Ветви клина присоеди нены к перемычке по высоте. Изогнув перемычку, можно легко установить ветви под требуемым углом наклона одна к другой 7 ил.На фиг. 1 изображено крепежное соединение в сборе на фиг. 2 разрез А-А на фиг. 1 на фиг. 3 - вид по стрелке Б на фиг. 1 на фиг. 4 клин. вид сверху на фиг. 5 вид по стрелке В на фиг. 4 на фиг. 6 вид по стрелке Г на фиг. 4 на фиг. 7- вид по стрелке Д на фиг. 4.крепежное соединение содержит клин в виде вилки с ветвями 1 и 2. которые присоединены к перемычка 3 по высоте. стержень 4 с головкой на одном конце и проточками на противоположном конце. шайбуб сотгибаемыми концами. В качестве участков соединяемых деталей со сквозными соосными отверстиями. в частности, рассматривается репьсовое стыковое соединение со стыкуемыми рельсами 6 и 7 и накладками 8.Сборка крепежного соединения производится следующим образом.Стержень 4 пропускается через сквозные соосные отверстия рельсов 6 и 7 и накладок 8. затем на выступающий конецстержня 4 одевается шайба 5 и в проточках стержня 4. размещаются ветви 1 и 2 клина. который после забивки до получения плотного прижатия накладок 8 к соединяемым рельсам Б и 7 фиксируется путемотгибания конца шайбы 5 на торец клина.Расположение перемычки 3 сверху уп рощает изготовление клина. а также предотвращается ее деформация при забивке клина. Формула изобретениякрепежное соединение. имеющее участки соединяемых деталей со сквозными соосными отверстиями. содержащее установленный в сквозных отверстиях стержень с головкой на одном конце и проточкой на противоположном конце. шайбу с отгиба емыми КОНЦЗМИ И размещенный В ПРОТОЧКЗ 4стержня клин в виде вилки с пазом между ветвями и перемычкой. соединяющей укааанные ветви. торцы которых установлены с возможностью взаимодействия с отгибаемыми концами шайбы. о тл и ч а го щ е е с ятем. что. с целью упрощения сборки соеди.НОНИЯ. ВВТВИ клина ПОИОООДИНСНН К переМНЧКВ ПО ВЫСОТВ.Составитель М.Тарланская Верстка Казпатент, Исполнитель Т.М.Антонова Ответственный за выпуск Э.З.ФаИ 3 ова
