Рельсовое стыковое соединение
Формула / Реферат
Изобретение относится к рельсовым стыковым соединениям. Цепь изобретения состоит в упрощении монтажа-демонтажа и снижении трудоемкости изготовления. Рельсовое стыковое соединение содержит рельсы 1 и 2, стыковые накладки и фиксатор накладок, выполненный в виде Т-образного элемента 7. Каждая накладка выполнена с Г-образным выступом, обращенным к рельсу, причем свободные концы указанных выступов ориентированы встречно вдоль рельсов, а между ними размещен своей стойкой Т-образный элемент 7.
Текст

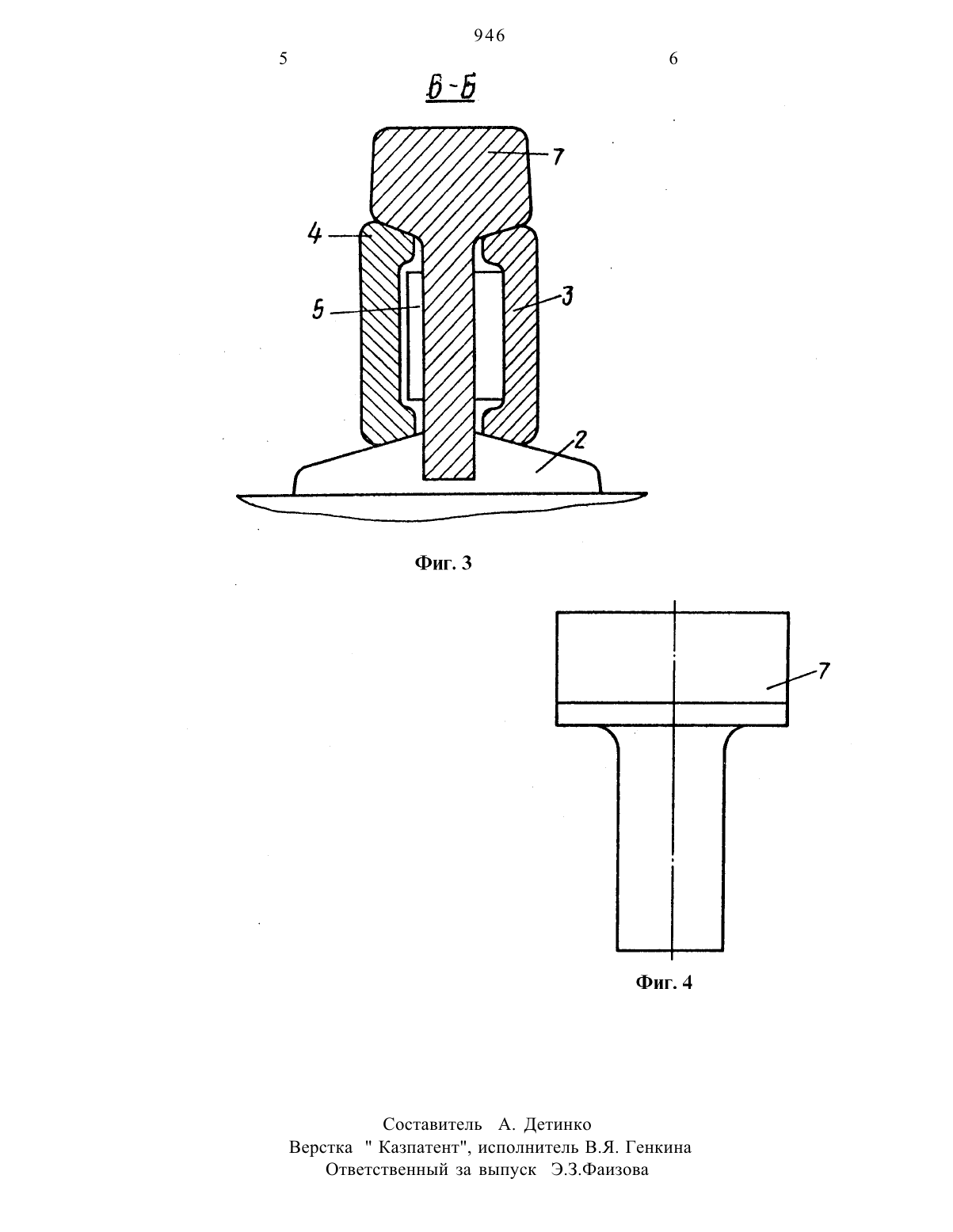

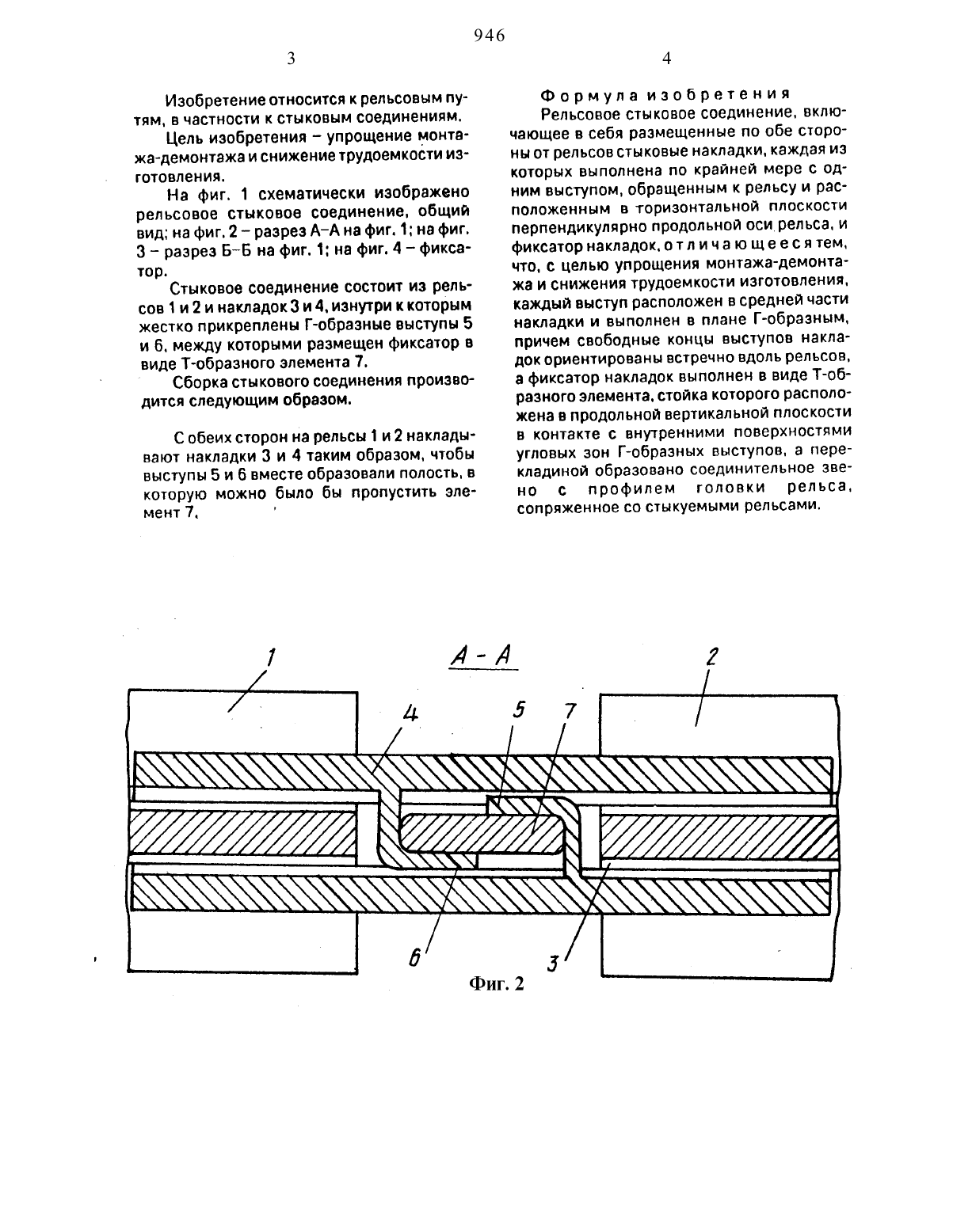

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(73) Малое предприятие научно-техни ческого центра Горные Машины.(54) РЕЛЬСОВОЕ СТЫКОВОЕ СОЕДИНЕ НИЕсостоит в упрощении монтажа-демонтажа и снижении трудоемкости изготовления. Рельсовое стыковое соединение содержит рельсы 1 и 2. стыковые накладки и фиксатор накладок, выполненный в виде Т-образното элемента 7. Каждая накладка выполнена с Г-образным выступом. обращенным к рельсу. причем свободные концы указанных выступов ориентированы встречно вдольрельсов, а между ними размещен своей стойкой Т-образный элемент 7. 4 ил.На фиг. 1 схематически изображено рельсовое стыковое соединение, общий вид на фиг. 2 разрез А-А на фиг. 1 на фиг. 3 разрез Б-Б на фиг. 1 на фиг. 4 фиксатор.Стыковое соединение состоит из рельсов 1 и 2 и накладок 3 и 4. изнутри к которым жестко прикреплены Г-образные выступы 5 и 6. между которыми размещен фиксатор в виде Т-образного элемента 7.Сборка стыкового соединения произвсг дится следующим образом.С обеих сторон на рельсы 1 и 2 накладывают накладки 3 и 4 таким образом. чтобы выступы 5 и 6 вместе образовали полость. вкоторую можно было бы пропустить эле мент 7.Рельсовое стыковое соединение, включающее в себя размещенные по обе стороны от рельсов стыковые накладки. каждая из которых выполнена по крайней мере с одним выступом. обращенным к рельсу и расположенным в ториэонтальной плоскости перпендикулярно продольной оси рельса. и фиксатор накладок. о т л и ч а ю щ е е с я тем. что. с целью упрощения монтажадемонтажа и снижения трудоемкости изготовления. каждый выступ расположен в средней части накладки и выполнен в плане Г-образным. причем свободные концы выступов накладок ориентированы встречно вдоль рельсов. а фиксатор накладок выполнен в виде Тобразного элемента. стойка которого располо жена в продольной вертикальной плоскости в контакте с внутренними поверхностями угловых зон Г-образных выступов. а перекладиной образовано соединительное звено с профилем головки рельса. сопряженное со стыкуемыми рельсами.
МПК / Метки
МПК: E01B 11/30
Метки: стыковое, рельсовое, соединение
Код ссылки
<a href="https://kz.patents.su/3-946-relsovoe-stykovoe-soedinenie.html" rel="bookmark" title="База патентов Казахстана">Рельсовое стыковое соединение</a>
Рельсовое стыковое соединение
Номер патента: 945
Опубликовано: 15.06.1994
Автор: Касылкасов Женыс Мадыкенович
МПК: E01B 11/24
Метки: рельсовое, соединение, стыковое
Формула / Реферат:
Использование: в стыковых соединениях рельсов. Сущность изобретения; рельсовое стыковое соединение содержит рельсы 1 и 2, причем головка рельса 1 выполнена с продольным выступом 3 опертым иа шейку рельса 2, а шейка рельса 1 выполнена с ориентированным в продольной вертикальной плоскости Г-образным выступом, конец которого обращен вниз, а в подошве рельса 2 выполнена вертикальная выемка, в которой размещен конец Г-образного выступа.
