Способ газлифтной подачи жидкости в колонну из скважины

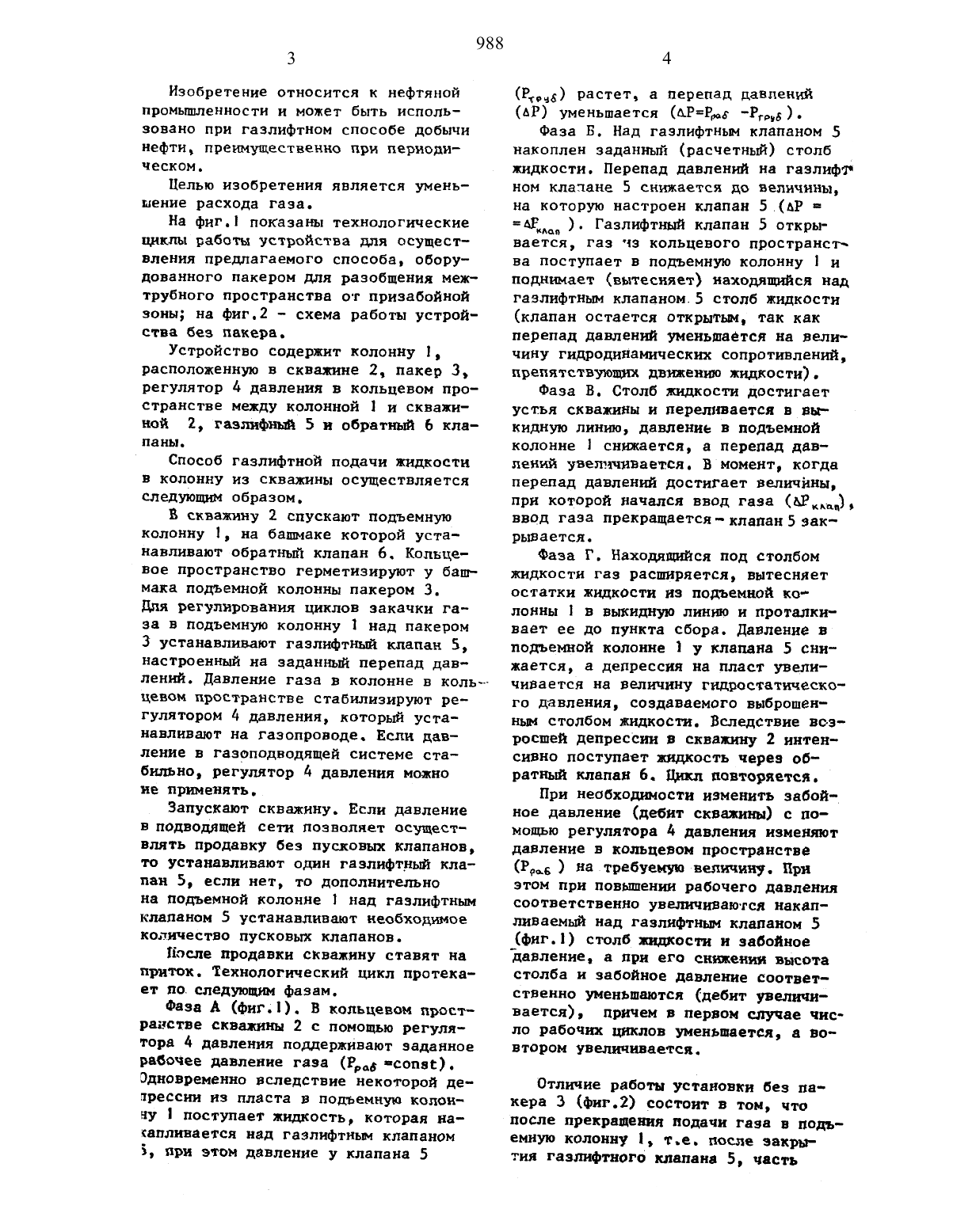

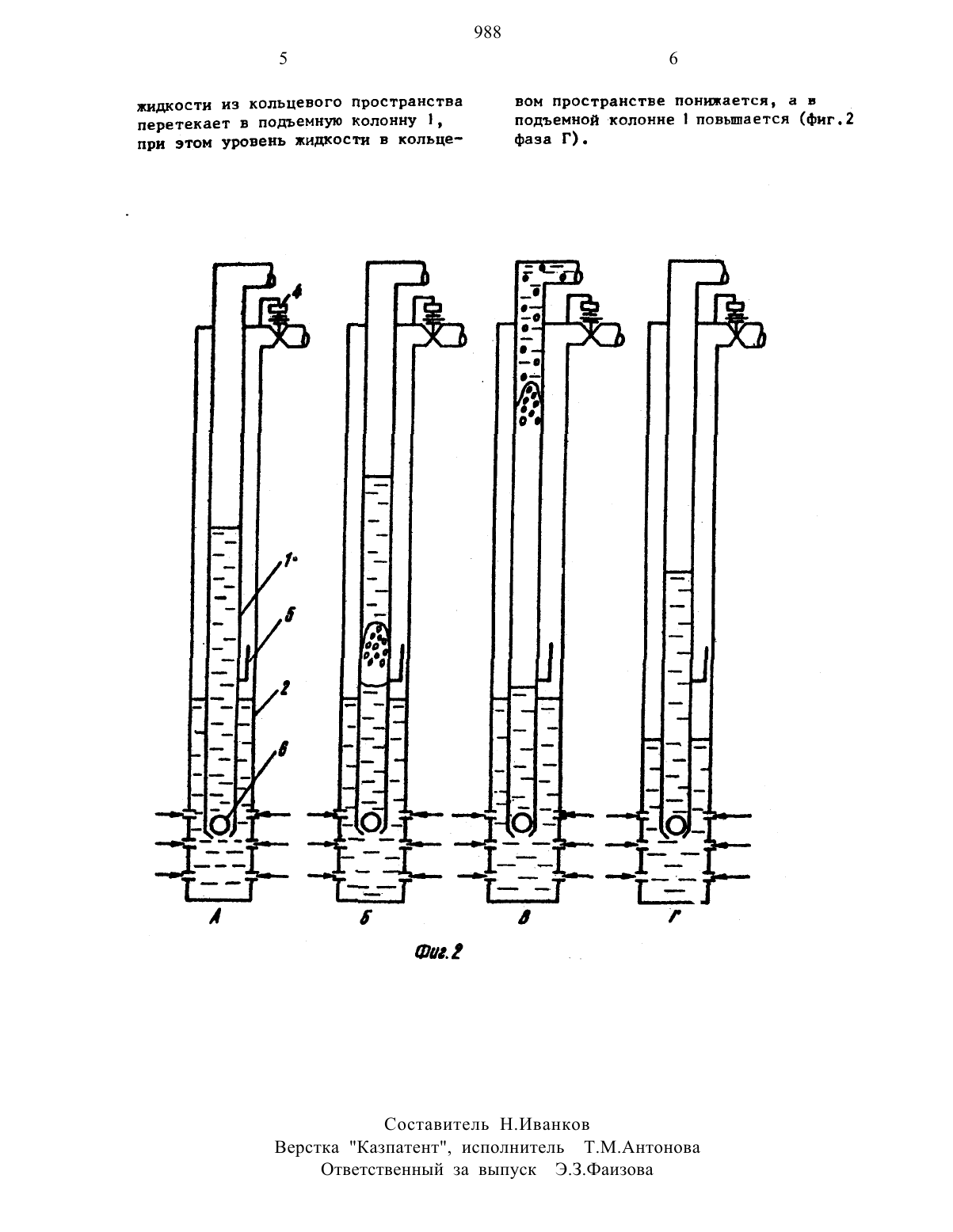

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНМУРавъев Н.М. Эксплуатация нефтя ным месторождений. М.Л. Гостоптех нзддт, 1949, с.461463.(54)(57) СПОСОБ ГАЗЛМФТНОЙ ПОДАЧИ ЖИДЖОСТИ В КОЛОНН ИЗ СКВАЖИНЫ, заключающся в нагнетании газа в кольцевое пространство между колонной и скважиной с последующей циклической подачей газа в колонну по изменени перепада давлений в кольцевом про странстве и в колонне в точке ввода газа, о т л и ч а ю щ и й с я тем,что, с целью уменьшения расхода газа,подачу газа в колонну начинают и пре кращают при одинаковой величине пе репада давлений между кольцевым пространством н колонной.Изобретение относится к нефтяной промышленности и может быть использовано при газлифтном способе добычи нефти, преимущественно при периодическом.Целью изобретения является уменьшение расхода газа.На фиг.1 показан технологические циклы работы устройства для осуществления предлагаемого способа, оборудованного пакером для разобщения межтрубного пространства от призабойной зоны на фиг.2 схема работы устройства без пакера.Устройство содержит колонну Х,расположенную в скважине 2, пакер 3,регулятор 4 давления в кольцевом пространстве между колонной 1 и скважиной 2, газлифнй 5 и обратный 6 клапаны.Способ газлифтной подачи жидкости в колонну из скважины осуществляется следующм образом.В скважину 2 спускают подъемную колонну 1, на башмака которой устанавливают обратныи клапан 6. Кольцевое пространство герметизируют у башмака подъемной колонны пакером 3. для регулирования циклов закачки газа в подъемную колонну 1 над пакером 3 устанавливают гаэлифтный клапан 5,настроенный на заданный перепад дав леннй. Давление газа В КОЛОННЕ В КОЛЬцевом пространстве стабилизируют регулятором 4 давления, который устанавливают на газопроводе. Если давление в газоподводящей системе стабильно, регулятор 4 давления можно не применять.запускают скважину. Если давление в подводящей сети позволяет осуществлять продавку без пусковых клапанов,то устанавливают один газлифтиый клапан 5, если нет, то дополнителъно на подъемной колонне 1 над гаэлифтным клапаном 5 устанавливают необходиое количество пусковых клапанов.После продавки скважину ставят на приток. Технологический цикл протекает по.следующим фазам.Ф 838 А (Фнг 1). В кольцевом пространстве скважины 2 с помощью регулятора д давления поддерживают заданное рабочее давление газа (Ед сопвс). Одновременно вследствие некоторой депрессии из пласта в подъемную колонну 1 поступает жидкость, которая накапливается над газлифтным клапаном 5, при этом давление у клапана 5Фаза Б. Над газлифтньм клапаном 5 накоплен заданный (расчетный) столб жидкости. Перепад давлений на газлифт ном клапане 5 снижается до величины,на которую настроен клапан 5 (АР Ааш). Газлифтнй клапан 5 открьг вается газ чз кольцевого пространства поступает в подъемную колонну 1 и поднимает (вытесняет) находящйся над газлифтным клапаном.5 столб жидкости(клапан остается открытым, так как перепад давлений уменьшается на величину гидродинамических сопротивлений,препятствующих двиению жидкости).Фаза В. Столб жидкости достигает устья скважины н переливается в выкидную лини, давление в подъемной колонне 1 снижается, а перепад давлений увеличивается. В момент, когда перепад давлений достигает величины,при которой начался ввод газа (ьРКд,ввод газа ПреКРащается - клапан 5 закрывается.Фаза Г. Находящмся под столбом жидкости газ расширяется, вытесняет остатки жидкости из подъемной колонны 1 в выкидную линию и проталкивает ее до пункта сбора. давление в подъемной колонне 1 у клапана 5 снижается, а депрессия на пласт увеличивается на величину гидростатического давления, создаваемого выброшенным столбом жидкости. Вследствие возросшей депрессии в скважину 2 интенсивно поступает жидкость через обратвй клапан 6. Цил повторяется.При необходимости изменить забойное давление (дебит скважины) с помощью регулятора 4 давления изменяют давление в колъцевом пространстве(Рд ) на требуемую величину. При этом при повышении рабочего давления соответственно увеличиваются накапливаемый над газлифтны клапаном 5 5 фиг.1) столб жидкости и забойное давление, а при его снижении высота столба и забойное давление соответственно уменьшаются (дебит увеличивается), причем в первом случае число рабочих циклов уменьшается, а вовтором увеличивается.Отличие работы установки без пакера 3 (фиг.2) состоит в том, что после прекращения подачи газа в подъЕМНУЮ КОЛОНН 1, т.е. после закрытия газлифтного клапана 5, часть5 6 жидкости из кольцевого пространства вом пространстве понижается, а в перетекает в подъемную колонну 1, подъемной колонне повышается (фнг.2 при этом уровень жидкости в кольце фаза Г).Составитель Н.Иванков Верстка Казпатент, Исполнитель Т.М.Антонова Ответственный за выпуск Э.З.ФаИ 3 ова
