Бутылка

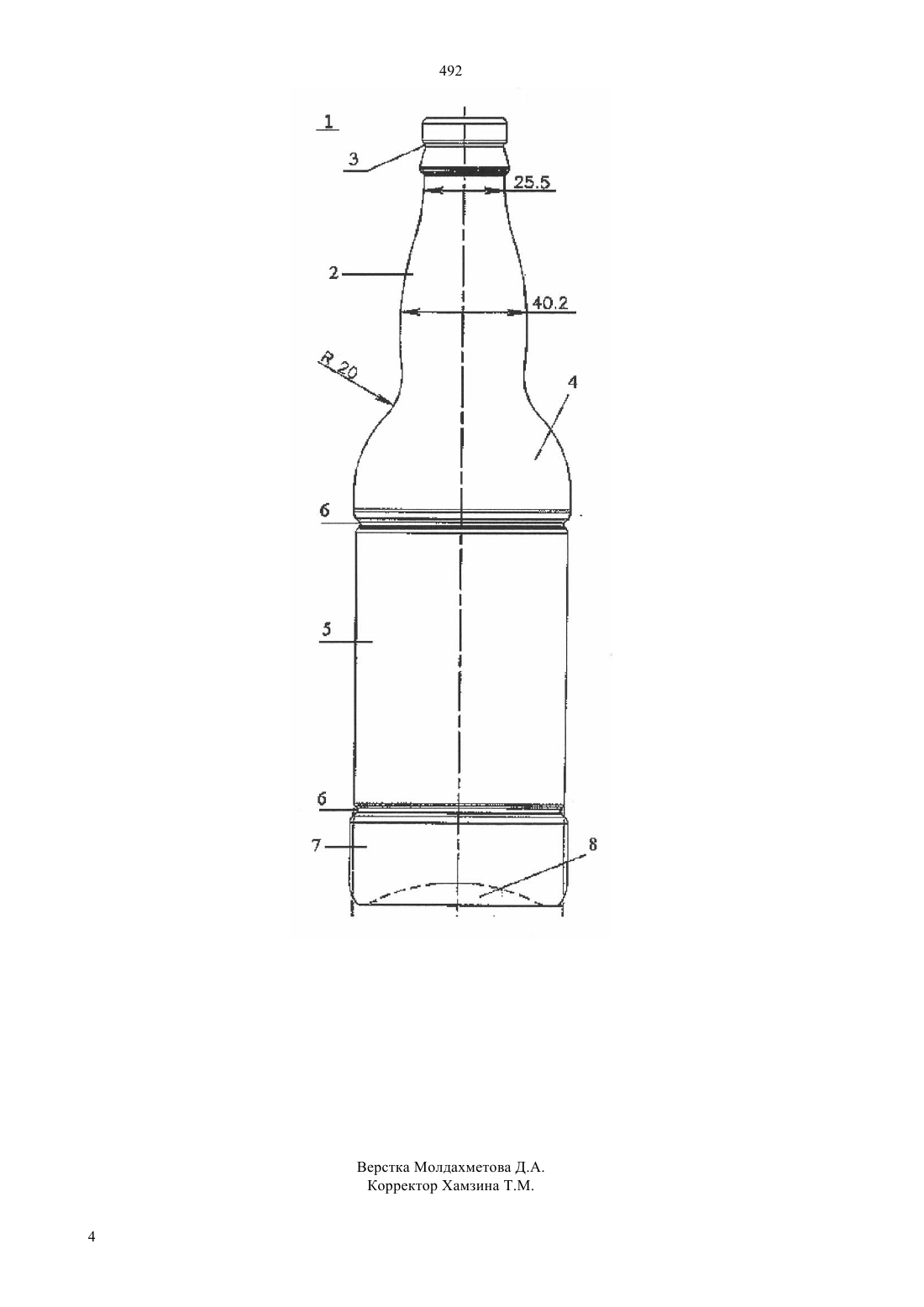

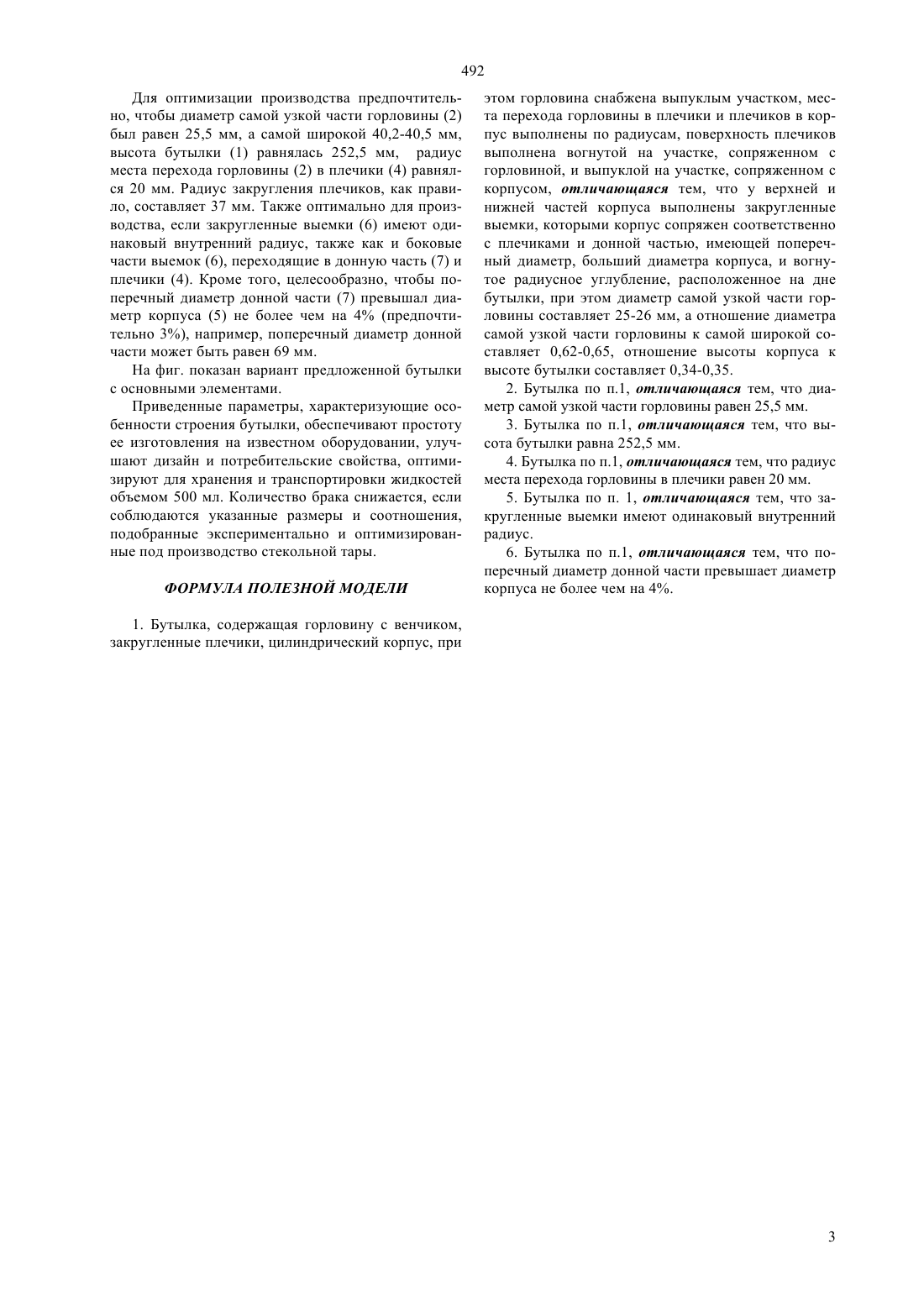

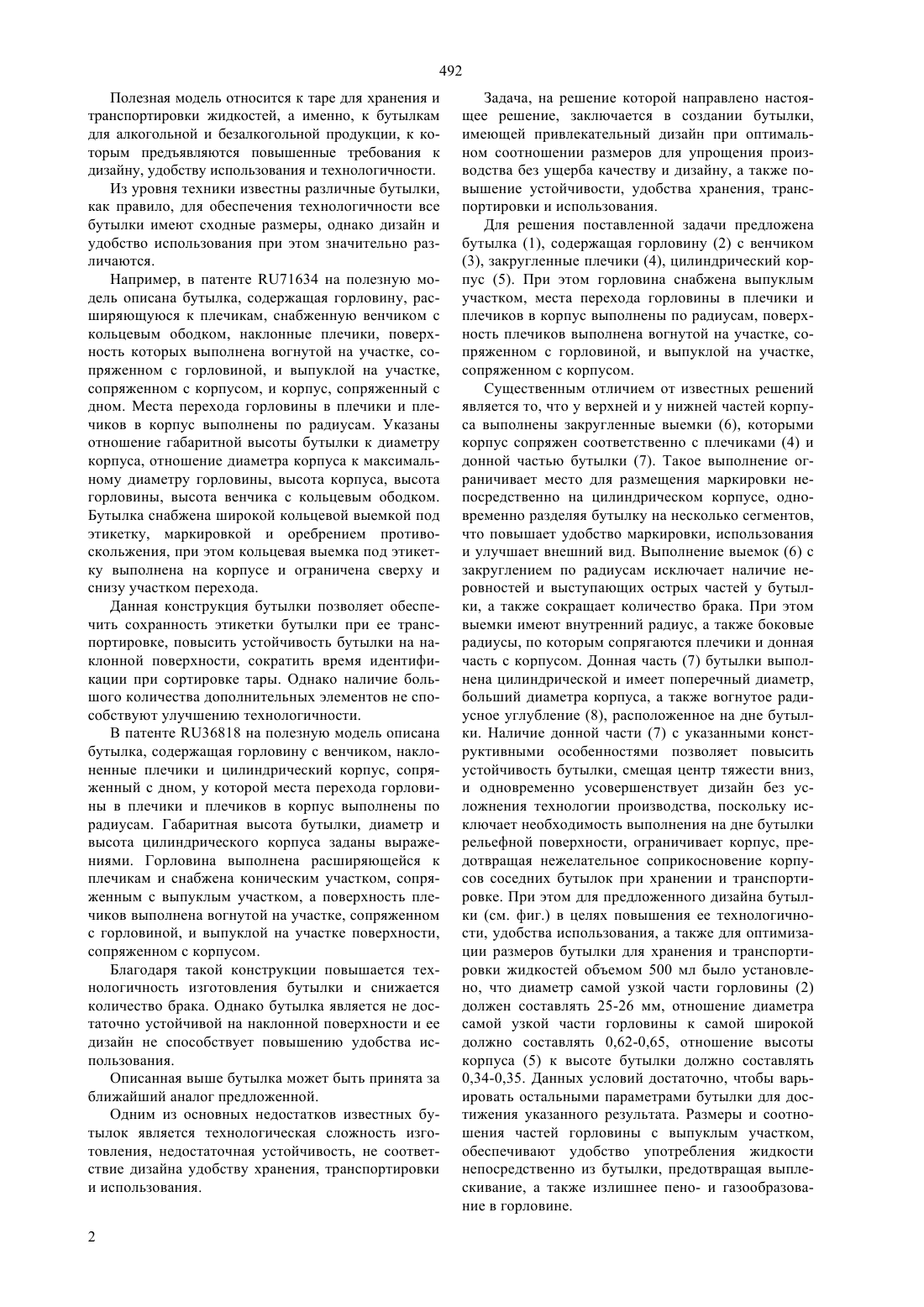

(51) 65 1/02 (2006.01) 65 1/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ корпуса выполнены закругленные выемки, которыми корпус сопряжен соответственно с плечиками и донной частью, имеющей поперечный диаметр,больший диаметра корпуса, и вогнутое радиусное углубление, расположенное на дне бутылки. Диаметр самой узкой части горловины составляет 25-26 мм, а отношение диаметра самой узкой части горловины к самой широкой составляет 0,62-0,65, отношение высоты корпуса к высоте бутылки составляет 0,34-0,35. Приведенные параметры, характеризующие особенности строения бутылки, обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства,оптимизируют для хранения и транспортировки жидкостей объемом 500 мл.(73) Общество с ограниченной ответственностью САБМиллер РУС(57) Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам. Предложенная бутылка содержит горловину с венчиком, закругленные плечики, цилиндрический корпус. При этом у верхней и нижней частей 492 Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам для алкогольной и безалкогольной продукции, к которым предъявляются повышенные требования к дизайну, удобству использования и технологичности. Из уровня техники известны различные бутылки,как правило, для обеспечения технологичности все бутылки имеют сходные размеры, однако дизайн и удобство использования при этом значительно различаются. Например, в патенте 71634 на полезную модель описана бутылка, содержащая горловину, расширяющуюся к плечикам, снабженную венчиком с кольцевым ободком, наклонные плечики, поверхность которых выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке,сопряженном с корпусом, и корпус, сопряженный с дном. Места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. Указаны отношение габаритной высоты бутылки к диаметру корпуса, отношение диаметра корпуса к максимальному диаметру горловины, высота корпуса, высота горловины, высота венчика с кольцевым ободком. Бутылка снабжена широкой кольцевой выемкой под этикетку, маркировкой и оребрением противоскольжения, при этом кольцевая выемка под этикетку выполнена на корпусе и ограничена сверху и снизу участком перехода. Данная конструкция бутылки позволяет обеспечить сохранность этикетки бутылки при ее транспортировке, повысить устойчивость бутылки на наклонной поверхности, сократить время идентификации при сортировке тары. Однако наличие большого количества дополнительных элементов не способствуют улучшению технологичности. В патенте 36818 на полезную модель описана бутылка, содержащая горловину с венчиком, наклоненные плечики и цилиндрический корпус, сопряженный с дном, у которой места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. Габаритная высота бутылки, диаметр и высота цилиндрического корпуса заданы выражениями. Горловина выполнена расширяющейся к плечикам и снабжена коническим участком, сопряженным с выпуклым участком, а поверхность плечиков выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке поверхности,сопряженном с корпусом. Благодаря такой конструкции повышается технологичность изготовления бутылки и снижается количество брака. Однако бутылка является не достаточно устойчивой на наклонной поверхности и ее дизайн не способствует повышению удобства использования. Описанная выше бутылка может быть принята за ближайший аналог предложенной. Одним из основных недостатков известных бутылок является технологическая сложность изготовления, недостаточная устойчивость, не соответствие дизайна удобству хранения, транспортировки и использования. 2 Задача, на решение которой направлено настоящее решение, заключается в создании бутылки,имеющей привлекательный дизайн при оптимальном соотношении размеров для упрощения производства без ущерба качеству и дизайну, а также повышение устойчивости, удобства хранения, транспортировки и использования. Для решения поставленной задачи предложена бутылка (1), содержащая горловину (2) с венчиком(3), закругленные плечики (4), цилиндрический корпус (5). При этом горловина снабжена выпуклым участком, места перехода горловины в плечики и плечиков в корпус выполнены по радиусам, поверхность плечиков выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке,сопряженном с корпусом. Существенным отличием от известных решений является то, что у верхней и у нижней частей корпуса выполнены закругленные выемки (6), которыми корпус сопряжен соответственно с плечиками (4) и донной частью бутылки (7). Такое выполнение ограничивает место для размещения маркировки непосредственно на цилиндрическом корпусе, одновременно разделяя бутылку на несколько сегментов,что повышает удобство маркировки, использования и улучшает внешний вид. Выполнение выемок (6) с закруглением по радиусам исключает наличие неровностей и выступающих острых частей у бутылки, а также сокращает количество брака. При этом выемки имеют внутренний радиус, а также боковые радиусы, по которым сопрягаются плечики и донная часть с корпусом. Донная часть (7) бутылки выполнена цилиндрической и имеет поперечный диаметр,больший диаметра корпуса, а также вогнутое радиусное углубление (8), расположенное на дне бутылки. Наличие донной части (7) с указанными конструктивными особенностями позволяет повысить устойчивость бутылки, смещая центр тяжести вниз,и одновременно усовершенствует дизайн без усложнения технологии производства, поскольку исключает необходимость выполнения на дне бутылки рельефной поверхности, ограничивает корпус, предотвращая нежелательное соприкосновение корпусов соседних бутылок при хранении и транспортировке. При этом для предложенного дизайна бутылки (см. фиг.) в целях повышения ее технологичности, удобства использования, а также для оптимизации размеров бутылки для хранения и транспортировки жидкостей объемом 500 мл было установлено, что диаметр самой узкой части горловины (2) должен составлять 25-26 мм, отношение диаметра самой узкой части горловины к самой широкой должно составлять 0,62-0,65, отношение высоты корпуса (5) к высоте бутылки должно составлять 0,34-0,35. Данных условий достаточно, чтобы варьировать остальными параметрами бутылки для достижения указанного результата. Размеры и соотношения частей горловины с выпуклым участком,обеспечивают удобство употребления жидкости непосредственно из бутылки, предотвращая выплескивание, а также излишнее пено- и газообразование в горловине. 492 Для оптимизации производства предпочтительно, чтобы диаметр самой узкой части горловины (2) был равен 25,5 мм, а самой широкой 40,2-40,5 мм,высота бутылки (1) равнялась 252,5 мм, радиус места перехода горловины (2) в плечики (4) равнялся 20 мм. Радиус закругления плечиков, как правило, составляет 37 мм. Также оптимально для производства, если закругленные выемки (6) имеют одинаковый внутренний радиус, также как и боковые части выемок (6), переходящие в донную часть (7) и плечики (4). Кроме того, целесообразно, чтобы поперечный диаметр донной части (7) превышал диаметр корпуса (5) не более чем на 4 (предпочтительно 3), например, поперечный диаметр донной части может быть равен 69 мм. На фиг. показан вариант предложенной бутылки с основными элементами. Приведенные параметры, характеризующие особенности строения бутылки, обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства, оптимизируют для хранения и транспортировки жидкостей объемом 500 мл. Количество брака снижается, если соблюдаются указанные размеры и соотношения,подобранные экспериментально и оптимизированные под производство стекольной тары. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ этом горловина снабжена выпуклым участком, места перехода горловины в плечики и плечиков в корпус выполнены по радиусам, поверхность плечиков выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке, сопряженном с корпусом, отличающаяся тем, что у верхней и нижней частей корпуса выполнены закругленные выемки, которыми корпус сопряжен соответственно с плечиками и донной частью, имеющей поперечный диаметр, больший диаметра корпуса, и вогнутое радиусное углубление, расположенное на дне бутылки, при этом диаметр самой узкой части горловины составляет 25-26 мм, а отношение диаметра самой узкой части горловины к самой широкой составляет 0,62-0,65, отношение высоты корпуса к высоте бутылки составляет 0,34-0,35. 2. Бутылка по п.1, отличающаяся тем, что диаметр самой узкой части горловины равен 25,5 мм. 3. Бутылка по п.1, отличающаяся тем, что высота бутылки равна 252,5 мм. 4. Бутылка по п.1, отличающаяся тем, что радиус места перехода горловины в плечики равен 20 мм. 5. Бутылка по п. 1, отличающаяся тем, что закругленные выемки имеют одинаковый внутренний радиус. 6. Бутылка по п.1, отличающаяся тем, что поперечный диаметр донной части превышает диаметр корпуса не более чем на 4.
