Бутылка

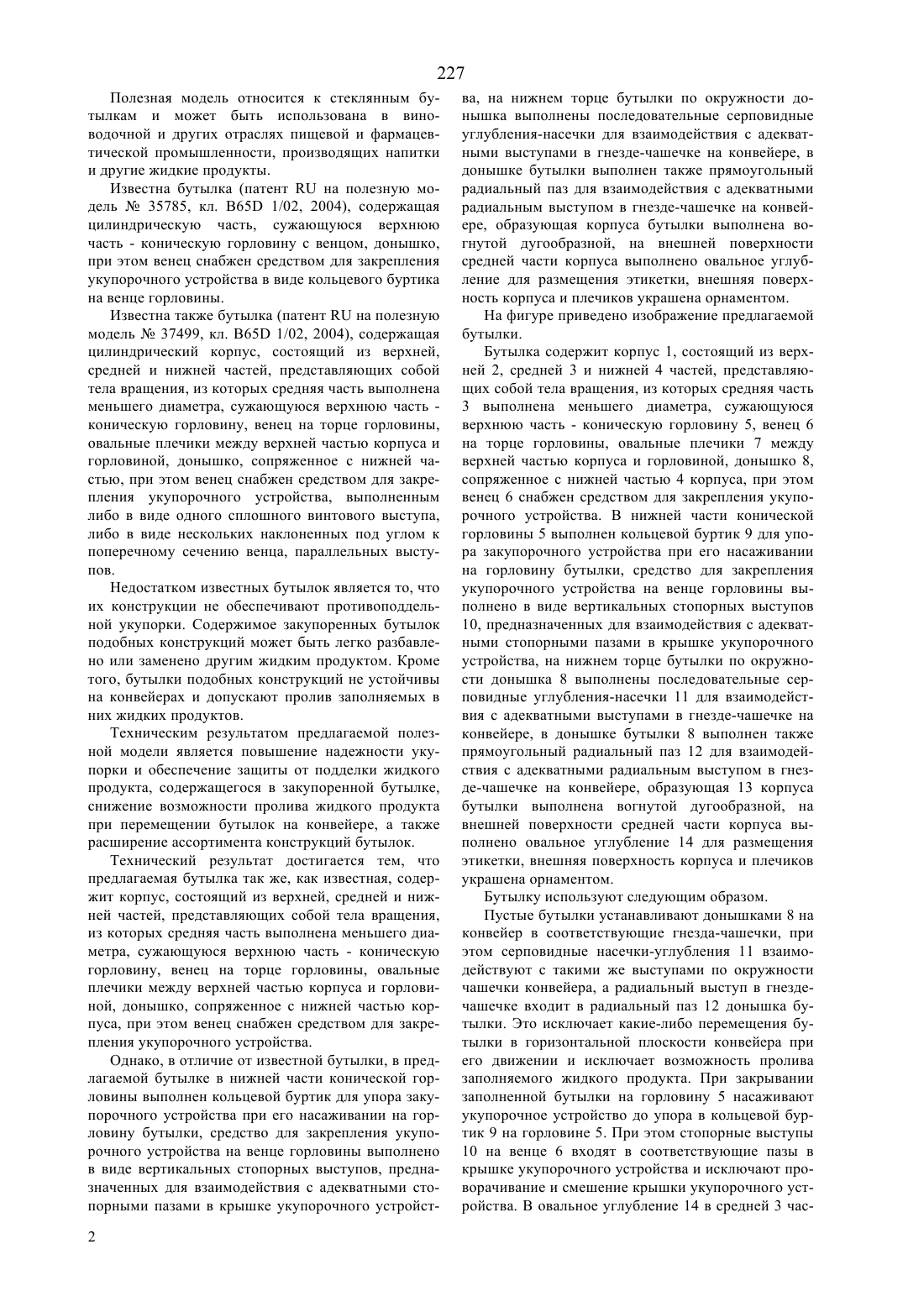

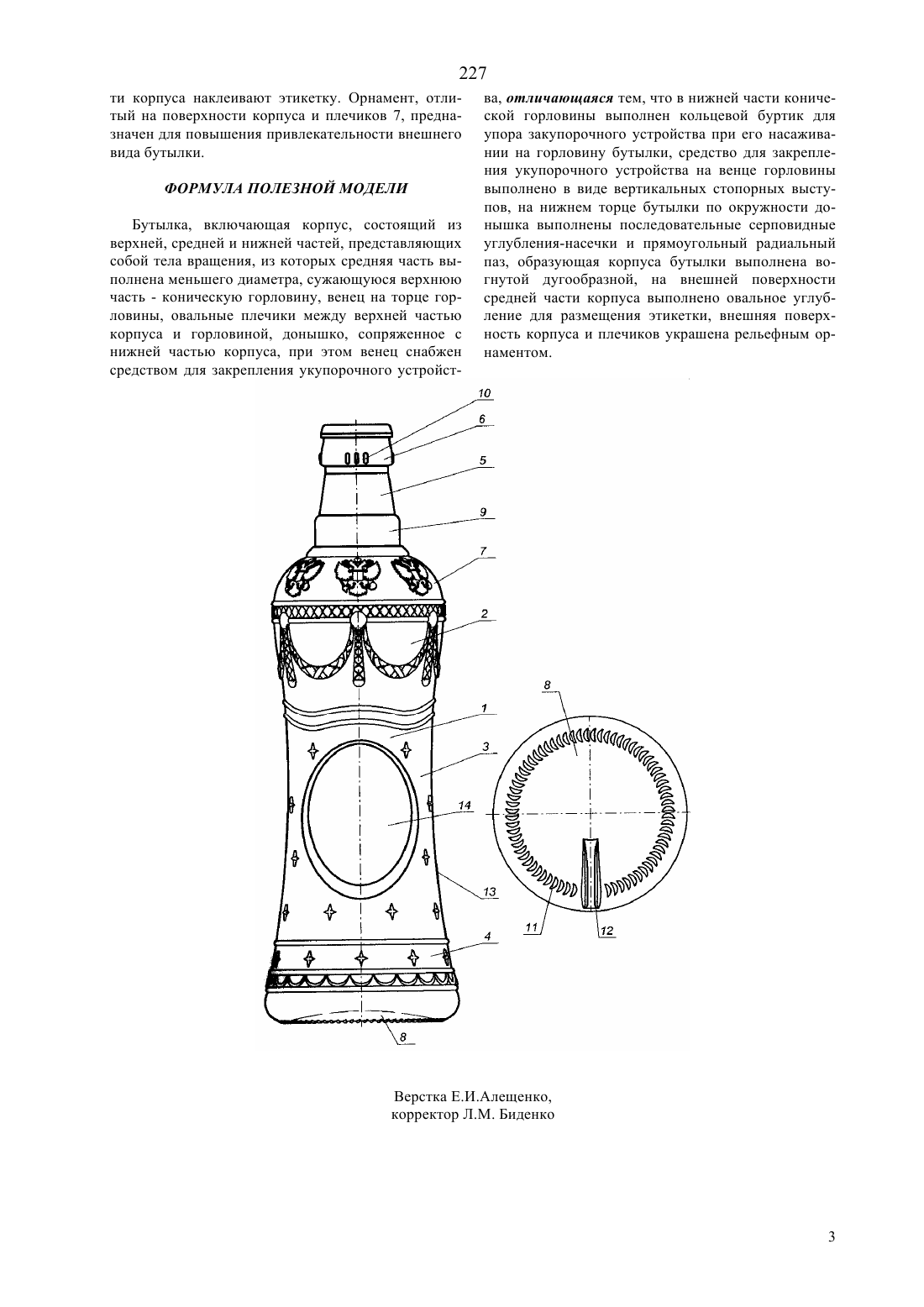

(51)7 65 1/02 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Патент РФ на полезную модель 37499, кл. В 65 1/02, 2004(57) Полезная модель относится к стеклянным бутылкам и может быть использована в виноводочной и других отраслях пищевой и фармацевтической промышленности, производящих напитки и другие жидкие продукты. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки жидкого продукта, содержащегося в закупоренной бутылке,снижение возможности пролива жидкого продукта при перемещении бутылок на конвейере, а также расширение ассортимента конструкций бутылок. Предложена бутылка, включающая корпус, состоящий из верхней, средней и нижней частей,представляющих собой тела вращения, из которых средняя часть выполнена меньшего диаметра, сужающуюся верхнюю часть - коническую горловину,венец на торце горловины, овальные плечики между верхней частью корпуса и горловиной, донышко,сопряженное с нижней частью корпуса, при этом венец снабжен средством для закрепления укупорочного устройства. При этом в нижней части конической горловины выполнен кольцевой буртик для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов, на нижнем торце бутылки по окружности донышка выполнены последовательные серповидные углубления-насечки и прямоугольный радиальный паз, образующая корпуса бутылки выполнена вогнутой дугообразной, на внешней поверхности средней части корпуса выполнено овальное углубление для размещения этикетки, внешняя поверхность корпуса и плечиков украшена орнаментом. 227 Полезная модель относится к стеклянным бутылкам и может быть использована в виноводочной и других отраслях пищевой и фармацевтической промышленности, производящих напитки и другие жидкие продукты. Известна бутылка (патентна полезную модель 35785, кл. В 65 1/02, 2004), содержащая цилиндрическую часть, сужающуюся верхнюю часть - коническую горловину с венцом, донышко,при этом венец снабжен средством для закрепления укупорочного устройства в виде кольцевого буртика на венце горловины. Известна также бутылка (патентна полезную модель 37499, кл. В 65 1/02, 2004), содержащая цилиндрический корпус, состоящий из верхней,средней и нижней частей, представляющих собой тела вращения, из которых средняя часть выполнена меньшего диаметра, сужающуюся верхнюю часть коническую горловину, венец на торце горловины,овальные плечики между верхней частью корпуса и горловиной, донышко, сопряженное с нижней частью, при этом венец снабжен средством для закрепления укупорочного устройства, выполненным либо в виде одного сплошного винтового выступа,либо в виде нескольких наклоненных под углом к поперечному сечению венца, параллельных выступов. Недостатком известных бутылок является то, что их конструкции не обеспечивают противоподдельной укупорки. Содержимое закупоренных бутылок подобных конструкций может быть легко разбавлено или заменено другим жидким продуктом. Кроме того, бутылки подобных конструкций не устойчивы на конвейерах и допускают пролив заполняемых в них жидких продуктов. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки жидкого продукта, содержащегося в закупоренной бутылке,снижение возможности пролива жидкого продукта при перемещении бутылок на конвейере, а также расширение ассортимента конструкций бутылок. Технический результат достигается тем, что предлагаемая бутылка так же, как известная, содержит корпус, состоящий из верхней, средней и нижней частей, представляющих собой тела вращения,из которых средняя часть выполнена меньшего диаметра, сужающуюся верхнюю часть - коническую горловину, венец на торце горловины, овальные плечики между верхней частью корпуса и горловиной, донышко, сопряженное с нижней частью корпуса, при этом венец снабжен средством для закрепления укупорочного устройства. Однако, в отличие от известной бутылки, в предлагаемой бутылке в нижней части конической горловины выполнен кольцевой буртик для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов, предназначенных для взаимодействия с адекватными стопорными пазами в крышке укупорочного устройст 2 ва, на нижнем торце бутылки по окружности донышка выполнены последовательные серповидные углубления-насечки для взаимодействия с адекватными выступами в гнезде-чашечке на конвейере, в донышке бутылки выполнен также прямоугольный радиальный паз для взаимодействия с адекватными радиальным выступом в гнезде-чашечке на конвейере, образующая корпуса бутылки выполнена вогнутой дугообразной, на внешней поверхности средней части корпуса выполнено овальное углубление для размещения этикетки, внешняя поверхность корпуса и плечиков украшена орнаментом. На фигуре приведено изображение предлагаемой бутылки. Бутылка содержит корпус 1, состоящий из верхней 2, средней 3 и нижней 4 частей, представляющих собой тела вращения, из которых средняя часть 3 выполнена меньшего диаметра, сужающуюся верхнюю часть - коническую горловину 5, венец 6 на торце горловины, овальные плечики 7 между верхней частью корпуса и горловиной, донышко 8,сопряженное с нижней частью 4 корпуса, при этом венец 6 снабжен средством для закрепления укупорочного устройства. В нижней части конической горловины 5 выполнен кольцевой буртик 9 для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов 10, предназначенных для взаимодействия с адекватными стопорными пазами в крышке укупорочного устройства, на нижнем торце бутылки по окружности донышка 8 выполнены последовательные серповидные углубления-насечки 11 для взаимодействия с адекватными выступами в гнезде-чашечке на конвейере, в донышке бутылки 8 выполнен также прямоугольный радиальный паз 12 для взаимодействия с адекватными радиальным выступом в гнезде-чашечке на конвейере, образующая 13 корпуса бутылки выполнена вогнутой дугообразной, на внешней поверхности средней части корпуса выполнено овальное углубление 14 для размещения этикетки, внешняя поверхность корпуса и плечиков украшена орнаментом. Бутылку используют следующим образом. Пустые бутылки устанавливают донышками 8 на конвейер в соответствующие гнезда-чашечки, при этом серповидные насечки-углубления 11 взаимодействуют с такими же выступами по окружности чашечки конвейера, а радиальный выступ в гнездечашечке входит в радиальный паз 12 донышка бутылки. Это исключает какие-либо перемещения бутылки в горизонтальной плоскости конвейера при его движении и исключает возможность пролива заполняемого жидкого продукта. При закрывании заполненной бутылки на горловину 5 насаживают укупорочное устройство до упора в кольцевой буртик 9 на горловине 5. При этом стопорные выступы 10 на венце 6 входят в соответствующие пазы в крышке укупорочного устройства и исключают проворачивание и смешение крышки укупорочного устройства. В овальное углубление 14 в средней 3 час 227 ти корпуса наклеивают этикетку. Орнамент, отлитый на поверхности корпуса и плечиков 7, предназначен для повышения привлекательности внешнего вида бутылки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Бутылка, включающая корпус, состоящий из верхней, средней и нижней частей, представляющих собой тела вращения, из которых средняя часть выполнена меньшего диаметра, сужающуюся верхнюю часть - коническую горловину, венец на торце горловины, овальные плечики между верхней частью корпуса и горловиной, донышко, сопряженное с нижней частью корпуса, при этом венец снабжен средством для закрепления укупорочного устройст ва, отличающаяся тем, что в нижней части конической горловины выполнен кольцевой буртик для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов, на нижнем торце бутылки по окружности донышка выполнены последовательные серповидные углубления-насечки и прямоугольный радиальный паз, образующая корпуса бутылки выполнена вогнутой дугообразной, на внешней поверхности средней части корпуса выполнено овальное углубление для размещения этикетки, внешняя поверхность корпуса и плечиков украшена рельефным орнаментом.
