Устройство для взвешивания движущихся животных

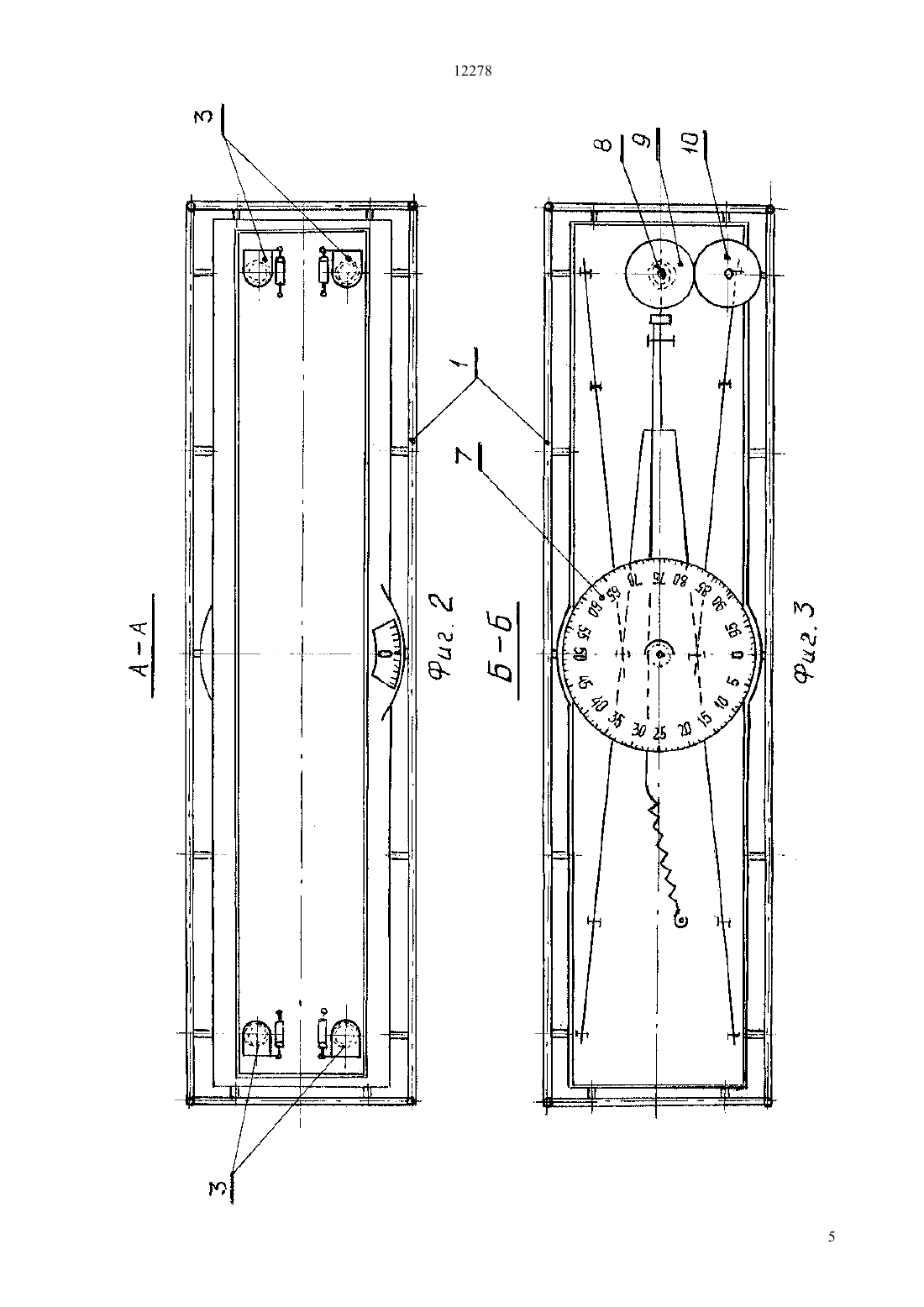

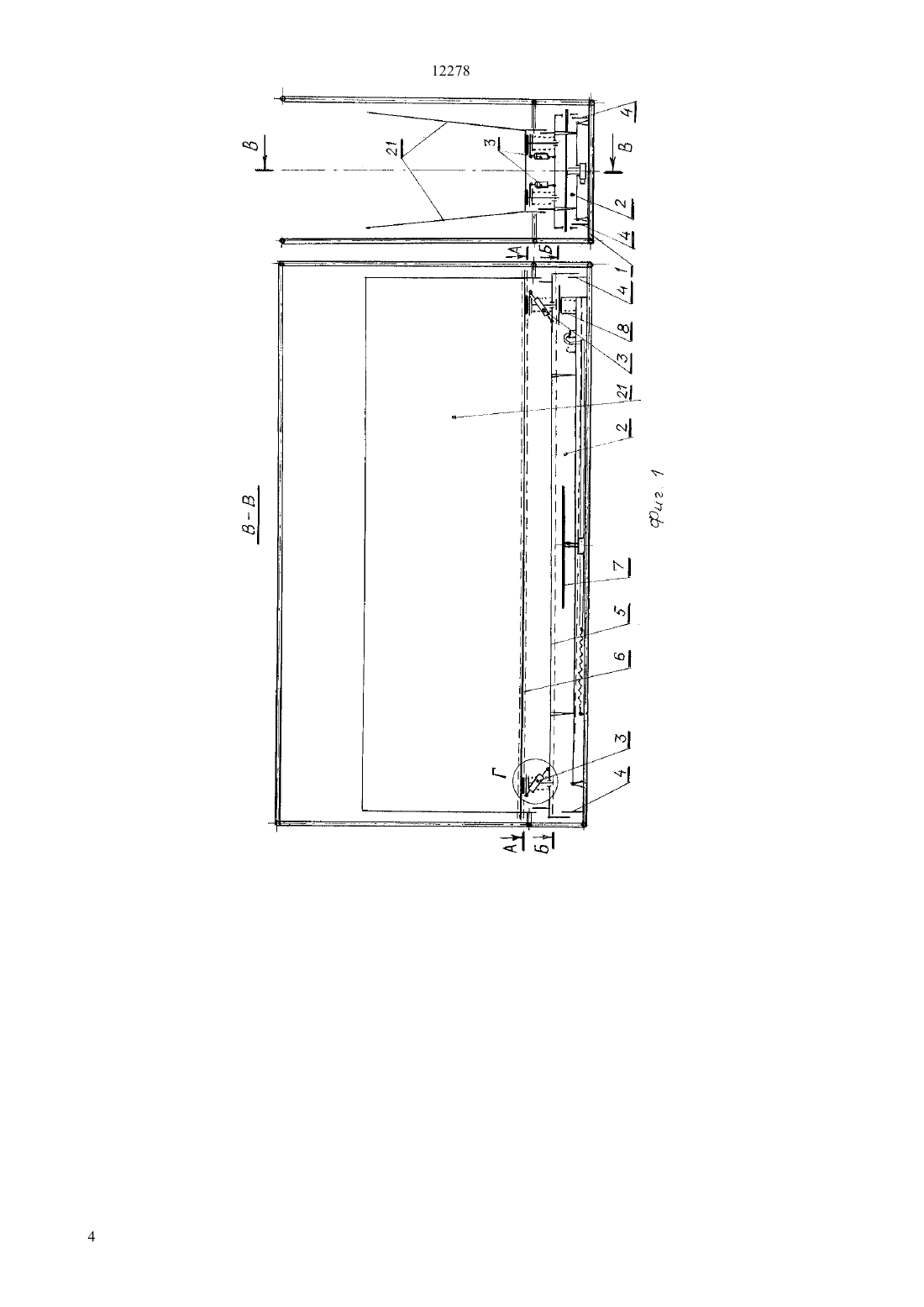

(51)7 01 29/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Данияров Бахт-полат Айтпайулы Данияров Алмат Бахт-полатулы Омбаев Абдирахман Молданазарулы Алибаев Нуриддин Нажимеддинулы(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт каракулеводства Министерства образования и науки Республики Казахстан(57) Изобретение относится к области животноводства, преимущественно овцеводства, в частности, к устройствам, применяемым при выполнении взвешивания движущихся овец через специальный станок-раскол. Техническим результатом изобретения является повышение точности измерения массы движущегося животного в пастбищных условиях за счет использования в его конструкции гасителя колебаний. Устройство для взвешивания движущихся жи вотных содержит основание, установленную на нем с возможностью перемещения по высоте первую подвижную платформу, кинематически связанную с весовым механизмом, имеющим циферблат, при этом, согласно изобретению, оно снабжено дополнительной подвижной платформой с боковыми ограждениями, установленной с возможностью перемещения по высоте, связанной с первой подвижной платформой при помощи гасителей колебаний, расположенных попарно по краям дополнительной подвижной платформы, при этом каждый из гасителей колебаний включает установленные под дополнительной подвижной платформой подвижную по горизонтали пластину фиксатора, фиксатор, пружину,внутри которых размещен с возможностью перемещения в направляющей, выполненной в первой подвижной платформе, жестко закрепленный на дополнительной платформе ползун, наклонно расположенный цилиндр, внутри которого размещены амортизаторы взаимно противоположного действия, выполненные в виде цилиндрических пружин со штоками, один из которых соединен с первой подвижной платформой, а другой - с пластиной фиксатора. 12278 Предлагаемое изобретение относится к области животноводства, преимущественно овцеводства, в частности, к устройствам, применяемым при взвешивании животных в движении. Известны весовые устройства для взвешивания животных по а. с. СССР 1430004 1486123 1566225 1569576 1569577 1765714 по патенту США 490578, а также весы бытовые напольные 1878 ПН-120 Б (паспорт 1878 ПН-120 Б ПС, В/О Проммашэкспорт СССР, Москва), которые могут быть применены для взвешивания овец. Однако данные взвешивающие устройства в основном применимы в стационарных условиях при содержании овец на фермах и комплексах, которые не дают точности определения веса индивидуально каждого животного ввиду их группового способа взвешивания. Наиболее близким является устройство для взвешивания животных, преимущественно овец по а. с. СССР 1569576, кл. А 01 К 29/00, 1990, состоящее из раскола, грузоприемной платформы,подвешенной на четырех тензометрических датчиках фотодатчика с блоком обработки информации. Грузоприемная платформа и часть выходной платформы выполнены в виде решетчатого пола с глубиной , образованного за счет установленных в ряд труб с расстоянием между ними а и посаженных с обоих концов. Устройство содержит фотодатчик наличия животного, установленный на начальном участке решетчатого пола и связанный с блоком обработки информации. Для увеличения пропускной способности используют несколько устройств. Однако данное устройство не удобно при эксплуатации в условиях пастбищ и не применимо для измерения массы (веса) движущегося животного(овцы) из-за колебаний грузоприемной платформы. Техническим результатом предлагаемого изобретения является повышение точности измерения массы каждого движущегося животного в пастбищных условиях за счет использования в его конструкции гасителя колебаний. Это достигается тем, что устройство для взвешивания движущихся животных содержит основание,установленную на нем с возможностью перемещения по высоте первую подвижную платформу, кинематически связанную с весовым механизмом,имеющим циферблат, согласно изобретению, оно снабжено дополнительной подвижной платформой с боковыми ограждениями, установленной с возможностью перемещения по высоте, связанной с первой подвижной платформой при помощи гасителей колебаний, расположенных попарно по краям дополнительной подвижной платформы, при этом каждый из гасителей колебаний включает установленные под дополнительной подвижной платформой подвижную по горизонтали пластину фиксатора, фиксатор, пружину, внутри которых размещен с возможностью перемещения в направляющей, выполненной в первой подвижной платформе, жестко закрепленный на дополнительной платформе ползун, наклон 2 но расположенный цилиндр, внутри которого размещены амортизаторы взаимно противоположного действия, выполненные в виде цилиндрических пружин со штоками, один из которых соединен с первой подвижной платформой, а другой - с пластиной фиксатора. На фиг. 1 изображено устройство для взвешивания движущихся животных в 2-х проекциях на фиг. 2 - разрез А-А, вид сверху на размещение гасителей колебаний на фиг. 3 - разрез Б-Б, вид сверху на размещение механизмов устройства на фиг. 4 - место Г, вид на гаситель колебаний. Устройство для взвешивания движущихся животных состоит из станка-раскола 1, внутри которого смонтирован весовой отсек 2 с гасителем колебаний 3. Станок-раскол 1 имеет основание 4, первую подвижную платформу 5 и дополнительную подвижную платформу 6. Основание 4 жестко закреплено к станку-расколу 1, где размещены звенья механизмов устройства. Первая подвижная платформа 5 перемещается относительно основания 4 по вертикали и передает перемещение через систему кинематических связей рычагов устройства на циферблат 7. Установку нуля на циферблате 7 выполняют пружиной 8 вращением дисков 9 и 10. Дополнительная подвижная платформа 6 колеблется по отношению к первой подвижной платформе 5, когда воздействует ударная сила движения животного по дополнительной подвижной платформе 6. Для гашения энергии колебательного процесса между дополнительной подвижной платформой 6 и первой подвижной платформой 5 установлены попарно и симметрично гасители колебаний 3. Гаситель колебаний 3 выполнен в виде цилиндра 11 со штоками 12 и 13 и пружин 14 и 15, шарнирно соединяющих дополнительную подвижную платформу 6 с первой подвижной платформой 5 через пластину фиксатора 16 и фиксатор 17. Фиксатор 17 и пластина фиксатора 16 прижимаются к дополнительной подвижной платформе 6 с помощью пружины 18, нижняя часть которой упирается на подвижную платформу 5. Ползун 19, закрепленный жестко к дополнительной подвижной платформе 6, проходит по середине пластины фиксатора 16. фиксатора 17, пружины 18 и направляющую 20 первой подвижной платформы 5. По длине дополнительной подвижной платформы 6 жестко закреплены боковины 21,обеспечивающие предотвращение соприкосновения движущихся животных о станок-раскол 1. Устройство для взвешивания движущихся животных работает следующим образом предварительно до взвешивания животных производят установку нуля показателя устройства для взвешивания движущихся животных. Для этого вращением дисков 10 и 9 изменяют упругость пружины 8, совмещая мениск с О циферблата 7. Животное, прогоняемое через станок-раскол 1, проходит через устройство для взвешивания движущихся животных,вызывая колебания дополнительной подвижной платформы 6. Под воздействием силы удара копыт, 12278 возникающей при движении животного, ползун 19 перемещается в направляющей 20, пружина 18 сжимается и, поскольку сама пружина 18 почти не поглощает энергию, начинается колебательный процесс, но при этом упругая тяга, выполненная из штока 13, цилиндра 11 и штока 12, заставляет перемещаться пластину фиксатора 16, зажатую с обеих сторон фиксатором 17 и дополнительной подвижной платформой 6. За счет трения между фиксатором 17 и дополнительной подвижной платформой 6 энергия колебаний превращается в тепло. Шток 12 выполнен упругим во избежание резких перемещений пластины 16. При этом, если ползун 19 движется вниз, то сжимается пружина 15, если ползун 19 движется вверх, то сжимается пружина 14. Таким образом,колебательный процесс быстро затухает по мере движения животного по устройству для взвешивания движущихся животных. Это обстоятельство обеспечивает передачу нагрузки на первую подвижную платформу 5 без составляющей ударной силы копыт животного. Далее масса животного, воспринятая первой подвижной платформой 5, передается через систему кинематических связей на циферблат 7. Следует отметить, что перемещение подвижной платформы 5 пропорционально показаниям циферблата 7. Показания циферблата 7 записывают в специальный журнал с учтом показателей ушного номера взвешенного животного. После прохождения животного через устройство для взвешивания движущихся животных запускают следующее животное. Цикл повторяется. Предлагаемое устройство для взвешивания движущихся животных позволит в условиях пастбищного овцеводства добиться точности измерения массы животного и повысить его производительность за счет сокращения времени измерения живой массы каждого животного. Это позволяет сократить непроизводительные затраты труда на их остановку, фиксацию и ряд других мер, направленных на точность определения массы животного и быстроту протекания процесса взвешивания. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для .взвешивания движущихся животных, содержащее основание, установленную на нем с возможностью перемещения по высоте первую подвижную платформу, кинематически связанную с весовым механизмом, имеющим циферблат, отличающееся тем, что оно снабжено дополнительной подвижной платформой с боковыми ограждениями,установленной с возможностью перемещения по высоте, связанной с первой подвижной платформой при помощи гасителей колебаний, расположенных попарно по краям дополнительной подвижной платформы, при этом каждый из гасителей колебаний включает установленные под дополнительной подвижной платформой подвижную по горизонтали пластину фиксатора, фиксатор, пружину, внутри которых размещен с возможностью перемещения в направляющей, выполненной в первой подвижной платформе, жестко закрепленный на дополнительной платформе ползун, наклонно расположенный цилиндр, внутри которого размещены амортизаторы взаимно противоположного действия, выполненные в виде цилиндрических пружин со штоками, один из которых соединен с первой подвижной платформой,а другой - с пластиной фиксатора.
