Бутылка и укупорочное устройство для нее

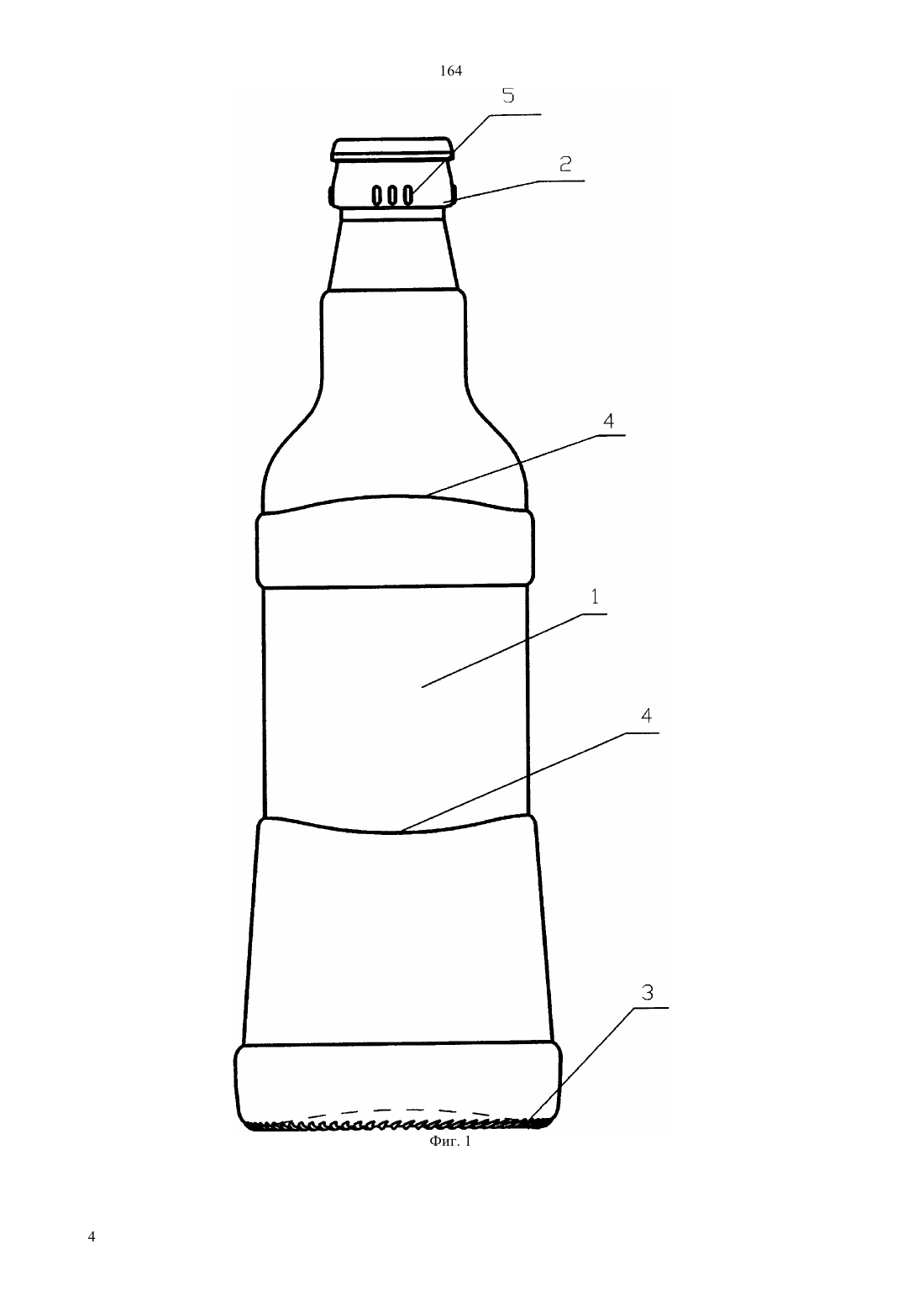

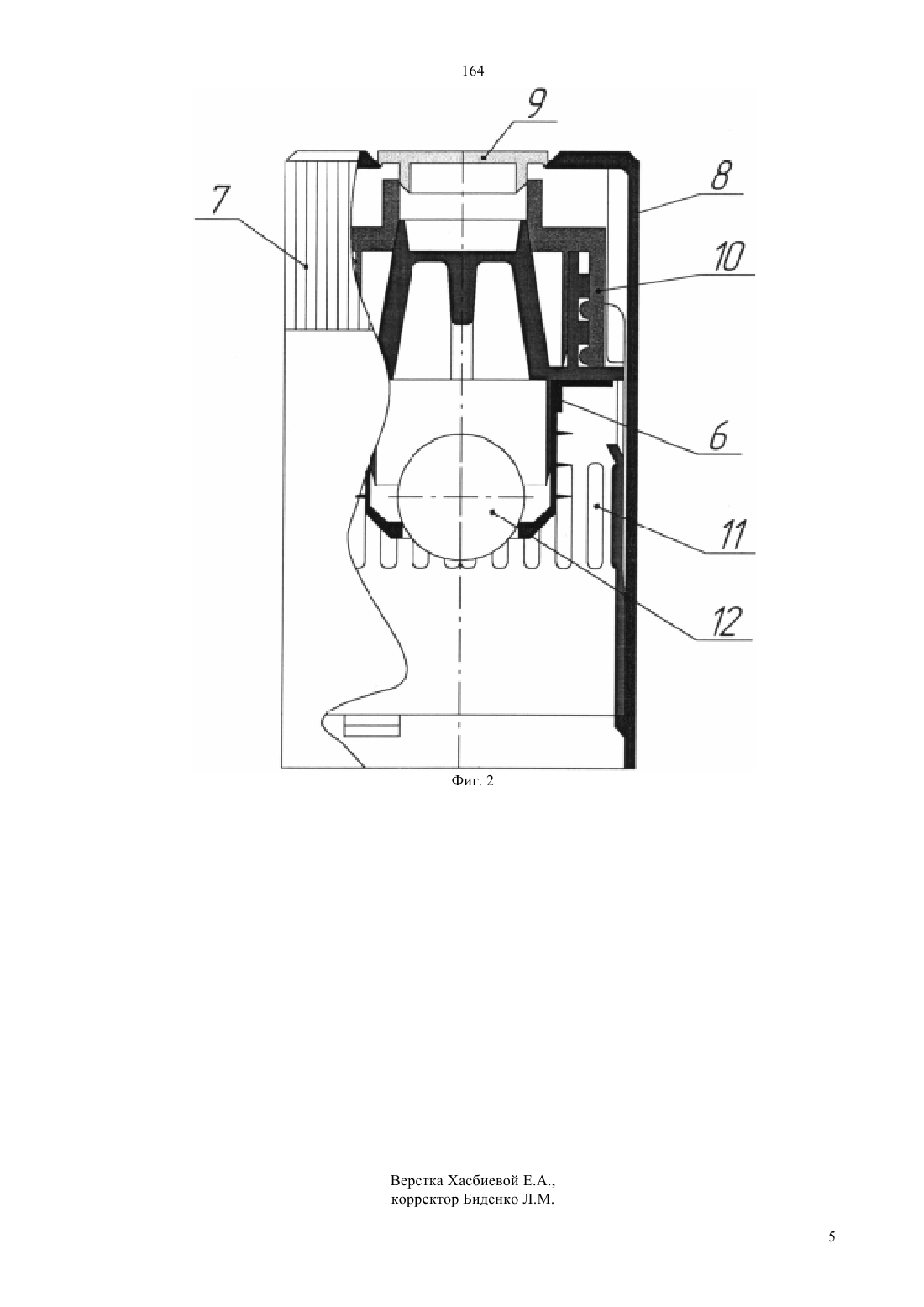

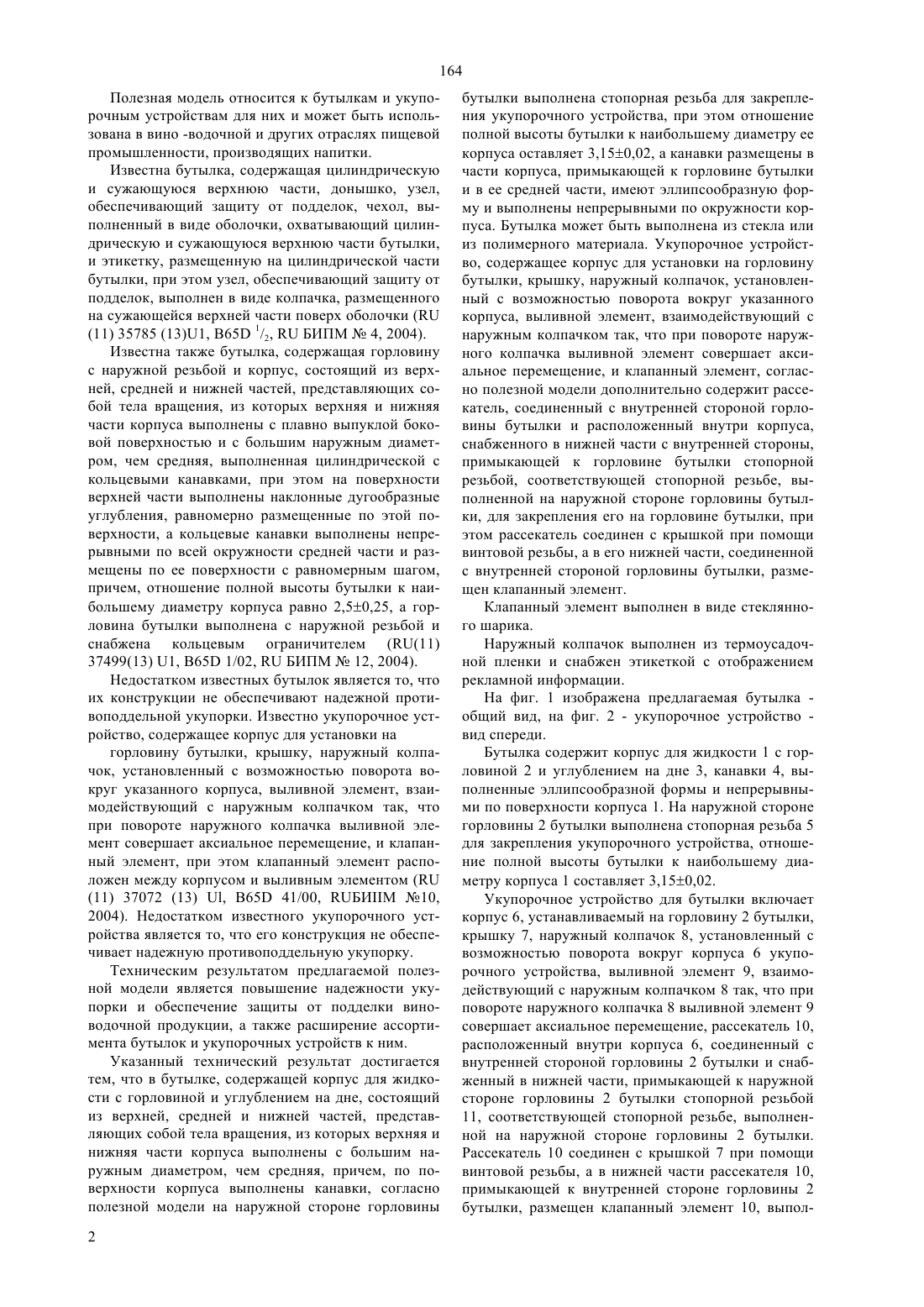

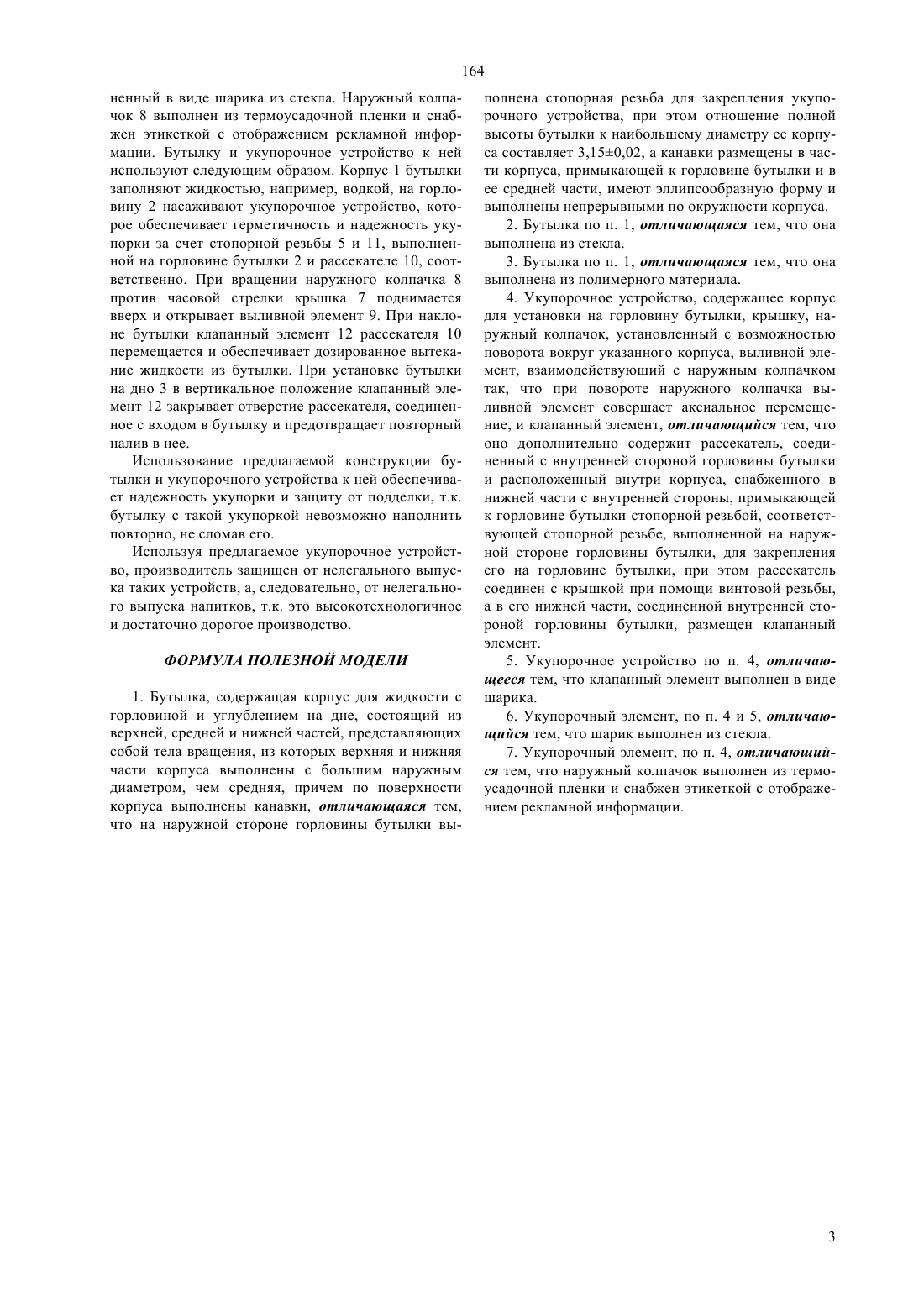

(51)7 65 1/02, 65 41/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Свидетельство РФ на полезную модель 37499, кл. В 65 1/02, 2004(54) БУТЫЛКА И УКУПОРОЧНОЕ УСТРОЙСТВО ДЛЯ НЕЕ(57) Полезная модель относится к бутылкам и укупорочным устройствам для них и может быть использована в вино-водочной и других отраслях пищевой промышленности, производящих напитки. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки виноводочной продукции, а также расширение ассортимента бутылок и укупорочных устройств к ним. Бутылка содержит корпус для жидкости с горловиной и углублением на дне, состоящий из верхней,средней и нижней частей, представляющих собой тела вращения, из которых верхняя и нижняя части корпуса выполнены с большим наружным диаметром, чем средняя, причем, по поверхности корпуса выполнены канавки, при этом на наружной стороне горловины бутылки выполнена стопорная резьба для закрепления укупорочного устройства, причем,отношение полной высоты бутылки к наибольшему диаметру ее корпуса составляет 3,150,02, а канавки размещены в части корпуса, примыкающей к горловине бутылки и в ее средней части, имеют эллипсообразную форму и выполнены непрерывными по окружности корпуса. Бутылка может быть выполнена из стекла или из полимерного материала. Укупорочное устройство содержит корпус для установки на горловину бутылки, крышку, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент, взаимодействующий с наружным колпачком так, что при повороте наружного колпачка выливной элемент совершает аксиальное перемещение, и клапанный элемент, кроме того, оно дополнительно содержит рассекатель, соединенный с внутренней стороной горловины бутылки и расположенный внутри корпуса, снабженного в нижней части с внутренней стороны, примыкающей к горловине бутылки стопорной резьбой,соответствующей стопорной резьбе, выполненной на наружной стороне горловины бутылки, для закрепления его на горловине бутылки, при этом рассекатель соединен с крышкой при помощи винтовой резьбы, а в его нижней части, соединенной с внутренней стороной горловины бутылки, размещен клапанный элемент. Клапанный элемент выполнен в виде стеклянного шарика. Наружный колпачок выполнен из термоусадочной пленки и снабжен этикеткой с отображением рекламной информации. 164 Полезная модель относится к бутылкам и укупорочным устройствам для них и может быть использована в вино -водочной и других отраслях пищевой промышленности, производящих напитки. Известна бутылка, содержащая цилиндрическую и сужающуюся верхнюю части, донышко, узел,обеспечивающий защиту от подделок, чехол, выполненный в виде оболочки, охватывающий цилиндрическую и сужающуюся верхнюю части бутылки,и этикетку, размещенную на цилиндрической части бутылки, при этом узел, обеспечивающий защиту от подделок, выполнен в виде колпачка, размещенного на сужающейся верхней части поверх оболочки ((11) 35785 (13)1, 65 1/2,БИПМ 4, 2004). Известна также бутылка, содержащая горловину с наружной резьбой и корпус, состоящий из верхней, средней и нижней частей, представляющих собой тела вращения, из которых верхняя и нижняя части корпуса выполнены с плавно выпуклой боковой поверхностью и с большим наружным диаметром, чем средняя, выполненная цилиндрической с кольцевыми канавками, при этом на поверхности верхней части выполнены наклонные дугообразные углубления, равномерно размещенные по этой поверхности, а кольцевые канавки выполнены непрерывными по всей окружности средней части и размещены по ее поверхности с равномерным шагом,причем, отношение полной высоты бутылки к наибольшему диаметру корпуса равно 2,50,25, а горловина бутылки выполнена с наружной резьбой и снабжена кольцевым ограничителем 11) 37499(13) 1, 65 1/02,БИПМ 12, 2004). Недостатком известных бутылок является то, что их конструкции не обеспечивают надежной противоподдельной укупорки. Известно укупорочное устройство, содержащее корпус для установки на горловину бутылки, крышку, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент, взаимодействующий с наружным колпачком так, что при повороте наружного колпачка выливной элемент совершает аксиальное перемещение, и клапанный элемент, при этом клапанный элемент расположен между корпусом и выливным элементом ((11) 37072 (13) , 65 41/00, БИ 10,2004). Недостатком известного укупорочного устройства является то, что его конструкция не обеспечивает надежную противоподдельную укупорку. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки виноводочной продукции, а также расширение ассортимента бутылок и укупорочных устройств к ним. Указанный технический результат достигается тем, что в бутылке, содержащей корпус для жидкости с горловиной и углублением на дне, состоящий из верхней, средней и нижней частей, представляющих собой тела вращения, из которых верхняя и нижняя части корпуса выполнены с большим наружным диаметром, чем средняя, причем, по поверхности корпуса выполнены канавки, согласно полезной модели на наружной стороне горловины 2 бутылки выполнена стопорная резьба для закрепления укупорочного устройства, при этом отношение полной высоты бутылки к наибольшему диаметру ее корпуса оставляет 3,150,02, а канавки размещены в части корпуса, примыкающей к горловине бутылки и в ее средней части, имеют эллипсообразную форму и выполнены непрерывными по окружности корпуса. Бутылка может быть выполнена из стекла или из полимерного материала. Укупорочное устройство, содержащее корпус для установки на горловину бутылки, крышку, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент, взаимодействующий с наружным колпачком так, что при повороте наружного колпачка выливной элемент совершает аксиальное перемещение, и клапанный элемент, согласно полезной модели дополнительно содержит рассекатель, соединенный с внутренней стороной горловины бутылки и расположенный внутри корпуса,снабженного в нижней части с внутренней стороны,примыкающей к горловине бутылки стопорной резьбой, соответствующей стопорной резьбе, выполненной на наружной стороне горловины бутылки, для закрепления его на горловине бутылки, при этом рассекатель соединен с крышкой при помощи винтовой резьбы, а в его нижней части, соединенной с внутренней стороной горловины бутылки, размещен клапанный элемент. Клапанный элемент выполнен в виде стеклянного шарика. Наружный колпачок выполнен из термоусадочной пленки и снабжен этикеткой с отображением рекламной информации. На фиг. 1 изображена предлагаемая бутылка общий вид, на фиг. 2 - укупорочное устройство вид спереди. Бутылка содержит корпус для жидкости 1 с горловиной 2 и углублением на дне 3, канавки 4, выполненные эллипсообразной формы и непрерывными по поверхности корпуса 1. На наружной стороне горловины 2 бутылки выполнена стопорная резьба 5 для закрепления укупорочного устройства, отношение полной высоты бутылки к наибольшему диаметру корпуса 1 составляет 3,150,02. Укупорочное устройство для бутылки включает корпус 6, устанавливаемый на горловину 2 бутылки,крышку 7, наружный колпачок 8, установленный с возможностью поворота вокруг корпуса 6 укупорочного устройства, выливной элемент 9, взаимодействующий с наружным колпачком 8 так, что при повороте наружного колпачка 8 выливной элемент 9 совершает аксиальное перемещение, рассекатель 10,расположенный внутри корпуса 6, соединенный с внутренней стороной горловины 2 бутылки и снабженный в нижней части, примыкающей к наружной стороне горловины 2 бутылки стопорной резьбой 11, соответствующей стопорной резьбе, выполненной на наружной стороне горловины 2 бутылки. Рассекатель 10 соединен с крышкой 7 при помощи винтовой резьбы, а в нижней части рассекателя 10,примыкающей к внутренней стороне горловины 2 бутылки, размещен клапанный элемент 10, выпол 164 ненный в виде шарика из стекла. Наружный колпачок 8 выполнен из термоусадочной пленки и снабжен этикеткой с отображением рекламной информации. Бутылку и укупорочное устройство к ней используют следующим образом. Корпус 1 бутылки заполняют жидкостью, например, водкой, на горловину 2 насаживают укупорочное устройство, которое обеспечивает герметичность и надежность укупорки за счет стопорной резьбы 5 и 11, выполненной на горловине бутылки 2 и рассекателе 10, соответственно. При вращении наружного колпачка 8 против часовой стрелки крышка 7 поднимается вверх и открывает выливной элемент 9. При наклоне бутылки клапанный элемент 12 рассекателя 10 перемещается и обеспечивает дозированное вытекание жидкости из бутылки. При установке бутылки на дно 3 в вертикальное положение клапанный элемент 12 закрывает отверстие рассекателя, соединенное с входом в бутылку и предотвращает повторный налив в нее. Использование предлагаемой конструкции бутылки и укупорочного устройства к ней обеспечивает надежность укупорки и защиту от подделки, т.к. бутылку с такой укупоркой невозможно наполнить повторно, не сломав его. Используя предлагаемое укупорочное устройство, производитель защищен от нелегального выпуска таких устройств, а, следовательно, от нелегального выпуска напитков, т.к. это высокотехнологичное и достаточно дорогое производство. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Бутылка, содержащая корпус для жидкости с горловиной и углублением на дне, состоящий из верхней, средней и нижней частей, представляющих собой тела вращения, из которых верхняя и нижняя части корпуса выполнены с большим наружным диаметром, чем средняя, причем по поверхности корпуса выполнены канавки, отличающаяся тем,что на наружной стороне горловины бутылки вы полнена стопорная резьба для закрепления укупорочного устройства, при этом отношение полной высоты бутылки к наибольшему диаметру ее корпуса составляет 3,150,02, а канавки размещены в части корпуса, примыкающей к горловине бутылки и в ее средней части, имеют эллипсообразную форму и выполнены непрерывными по окружности корпуса. 2. Бутылка по п. 1, отличающаяся тем, что она выполнена из стекла. 3. Бутылка по п. 1, отличающаяся тем, что она выполнена из полимерного материала. 4. Укупорочное устройство, содержащее корпус для установки на горловину бутылки, крышку, наружный колпачок, установленный с возможностью поворота вокруг указанного корпуса, выливной элемент, взаимодействующий с наружным колпачком так, что при повороте наружного колпачка выливной элемент совершает аксиальное перемещение, и клапанный элемент, отличающийся тем, что оно дополнительно содержит рассекатель, соединенный с внутренней стороной горловины бутылки и расположенный внутри корпуса, снабженного в нижней части с внутренней стороны, примыкающей к горловине бутылки стопорной резьбой, соответствующей стопорной резьбе, выполненной на наружной стороне горловины бутылки, для закрепления его на горловине бутылки, при этом рассекатель соединен с крышкой при помощи винтовой резьбы,а в его нижней части, соединенной внутренней стороной горловины бутылки, размещен клапанный элемент. 5. Укупорочное устройство по п. 4, отличающееся тем, что клапанный элемент выполнен в виде шарика. 6. Укупорочный элемент, по п. 4 и 5, отличающийся тем, что шарик выполнен из стекла. 7. Укупорочный элемент, по п. 4, отличающийся тем, что наружный колпачок выполнен из термоусадочной пленки и снабжен этикеткой с отображением рекламной информации.
