Бутылка

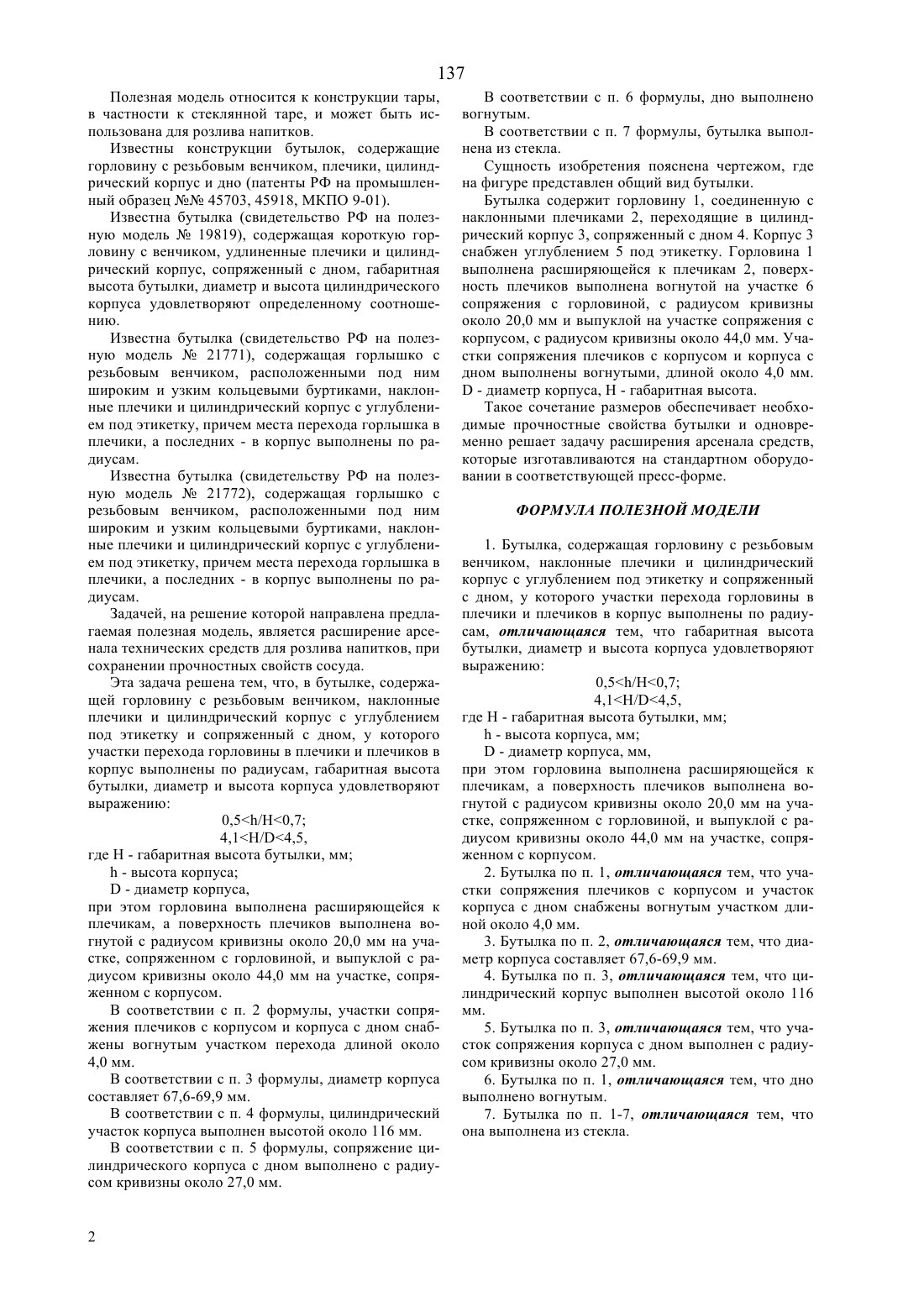

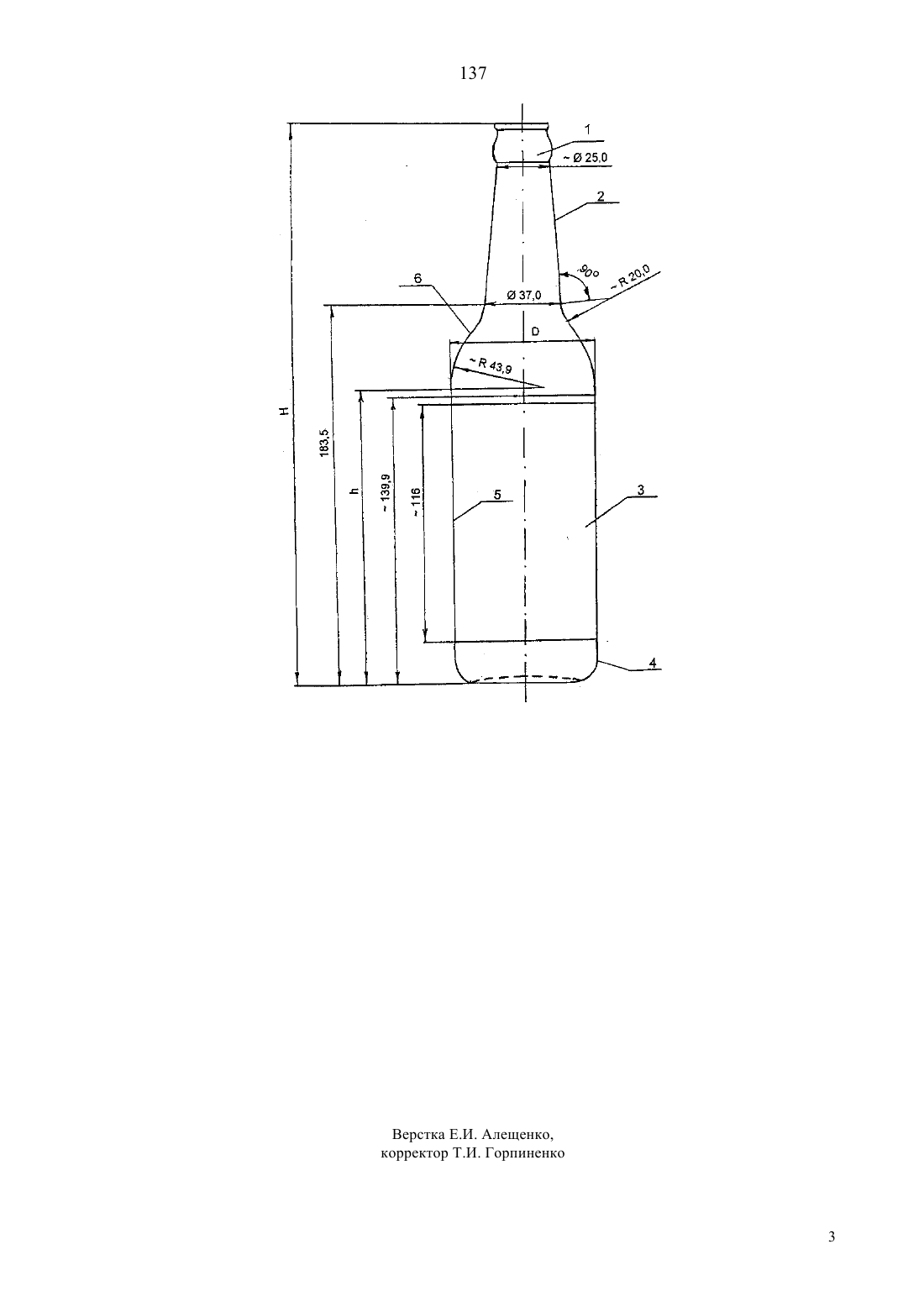

(51)7 65 1/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Общество с ограниченной ответственностью БРАВО Интернешнл(56) Свидетельство РФ на полезную модель 21772, кл. 9-01(57) Полезная модель относится к конструкции тары, в частности к стеклянной таре, и может быть использована для розлива напитков. Бутылка содержит горловину с резьбовым венчиком, наклонные плечики и цилиндрический корпус с углублением под этикетку и сопряженный с дном, у которого участки перехода горловины в плечики и плечиков в корпус выполнены по радиусам, габаритная высота сосуда, диаметр и высота корпуса удовлетворяют выражению 0,5/0,7 4,1/4,5,где Н - габаритная высота бутылки, мм- высота корпуса- диаметр корпуса,при этом горловина выполнена расширяющейся к плечикам, а поверхность плечиков выполнена вогнутой с радиусом кривизны около 20,0 мм на участке, сопряженном с горловиной, и выпуклой с радиусом кривизны около 44,0 мм на участке, сопряженном с корпусом. 137 Полезная модель относится к конструкции тары,в частности к стеклянной таре, и может быть использована для розлива напитков. Известны конструкции бутылок, содержащие горловину с резьбовым венчиком, плечики, цилиндрический корпус и дно (патенты РФ на промышленный образец 45703, 45918, МКПО 9-01). Известна бутылка (свидетельство РФ на полезную модель 19819), содержащая короткую горловину с венчиком, удлиненные плечики и цилиндрический корпус, сопряженный с дном, габаритная высота бутылки, диаметр и высота цилиндрического корпуса удовлетворяют определенному соотношению. Известна бутылка (свидетельство РФ на полезную модель 21771), содержащая горлышко с резьбовым венчиком, расположенными под ним широким и узким кольцевыми буртиками, наклонные плечики и цилиндрический корпус с углублением под этикетку, причем места перехода горлышка в плечики, а последних - в корпус выполнены по радиусам. Известна бутылка (свидетельству РФ на полезную модель 21772), содержащая горлышко с резьбовым венчиком, расположенными под ним широким и узким кольцевыми буртиками, наклонные плечики и цилиндрический корпус с углублением под этикетку, причем места перехода горлышка в плечики, а последних - в корпус выполнены по радиусам. Задачей, на решение которой направлена предлагаемая полезная модель, является расширение арсенала технических средств для розлива напитков, при сохранении прочностных свойств сосуда. Эта задача решена тем, что, в бутылке, содержащей горловину с резьбовым венчиком, наклонные плечики и цилиндрический корпус с углублением под этикетку и сопряженный с дном, у которого участки перехода горловины в плечики и плечиков в корпус выполнены по радиусам, габаритная высота бутылки, диаметр и высота корпуса удовлетворяют выражению 0,5/0,7 4,1/4,5,где Н - габаритная высота бутылки, мм- высота корпуса- диаметр корпуса,при этом горловина выполнена расширяющейся к плечикам, а поверхность плечиков выполнена вогнутой с радиусом кривизны около 20,0 мм на участке, сопряженном с горловиной, и выпуклой с радиусом кривизны около 44,0 мм на участке, сопряженном с корпусом. В соответствии с п. 2 формулы, участки сопряжения плечиков с корпусом и корпуса с дном снабжены вогнутым участком перехода длиной около 4,0 мм. В соответствии с п. 3 формулы, диаметр корпуса составляет 67,6-69,9 мм. В соответствии с п. 4 формулы, цилиндрический участок корпуса выполнен высотой около 116 мм. В соответствии с п. 5 формулы, сопряжение цилиндрического корпуса с дном выполнено с радиусом кривизны около 27,0 мм. 2 В соответствии с п. 6 формулы, дно выполнено вогнутым. В соответствии с п. 7 формулы, бутылка выполнена из стекла. Сущность изобретения пояснена чертежом, где на фигуре представлен общий вид бутылки. Бутылка содержит горловину 1, соединенную с наклонными плечиками 2, переходящие в цилиндрический корпус 3, сопряженный с дном 4. Корпус 3 снабжен углублением 5 под этикетку. Горловина 1 выполнена расширяющейся к плечикам 2, поверхность плечиков выполнена вогнутой на участке 6 сопряжения с горловиной, с радиусом кривизны около 20,0 мм и выпуклой на участке сопряжения с корпусом, с радиусом кривизны около 44,0 мм. Участки сопряжения плечиков с корпусом и корпуса с дном выполнены вогнутыми, длиной около 4,0 мм.- диаметр корпуса, Н - габаритная высота. Такое сочетание размеров обеспечивает необходимые прочностные свойства бутылки и одновременно решает задачу расширения арсенала средств,которые изготавливаются на стандартном оборудовании в соответствующей пресс-форме. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Бутылка, содержащая горловину с резьбовым венчиком, наклонные плечики и цилиндрический корпус с углублением под этикетку и сопряженный с дном, у которого участки перехода горловины в плечики и плечиков в корпус выполнены по радиусам, отличающаяся тем, что габаритная высота бутылки, диаметр и высота корпуса удовлетворяют выражению 0,5/0,7 4,1/4,5,где Н - габаритная высота бутылки, мм- высота корпуса, мм- диаметр корпуса, мм,при этом горловина выполнена расширяющейся к плечикам, а поверхность плечиков выполнена вогнутой с радиусом кривизны около 20,0 мм на участке, сопряженном с горловиной, и выпуклой с радиусом кривизны около 44,0 мм на участке, сопряженном с корпусом. 2. Бутылка по п. 1, отличающаяся тем, что участки сопряжения плечиков с корпусом и участок корпуса с дном снабжены вогнутым участком длиной около 4,0 мм. 3. Бутылка по п. 2, отличающаяся тем, что диаметр корпуса составляет 67,6-69,9 мм. 4. Бутылка по п. 3, отличающаяся тем, что цилиндрический корпус выполнен высотой около 116 мм. 5. Бутылка по п. 3, отличающаяся тем, что участок сопряжения корпуса с дном выполнен с радиусом кривизны около 27,0 мм. 6. Бутылка по п. 1, отличающаяся тем, что дно выполнено вогнутым. 7. Бутылка по п. 1-7, отличающаяся тем, что она выполнена из стекла.
