Емкость

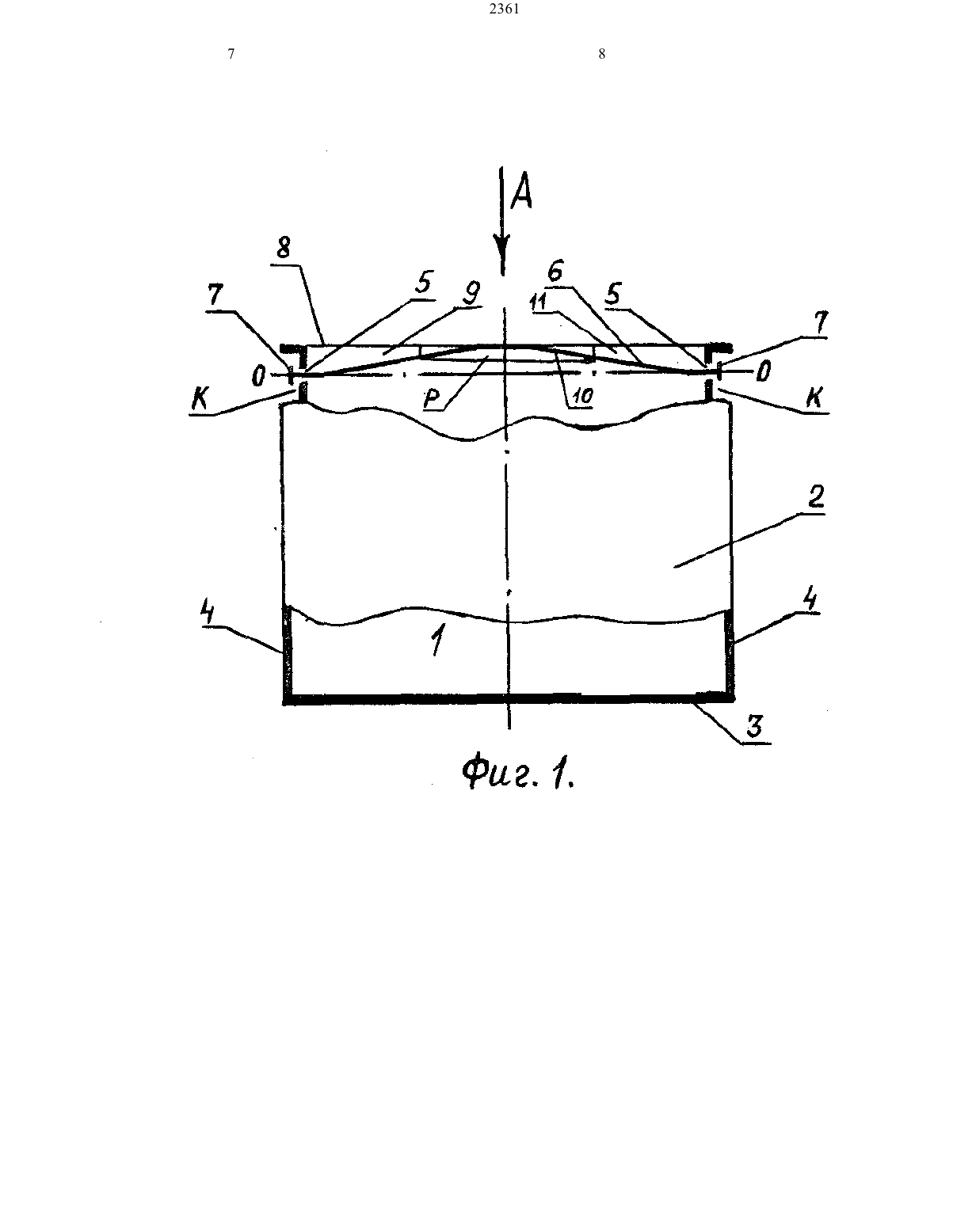

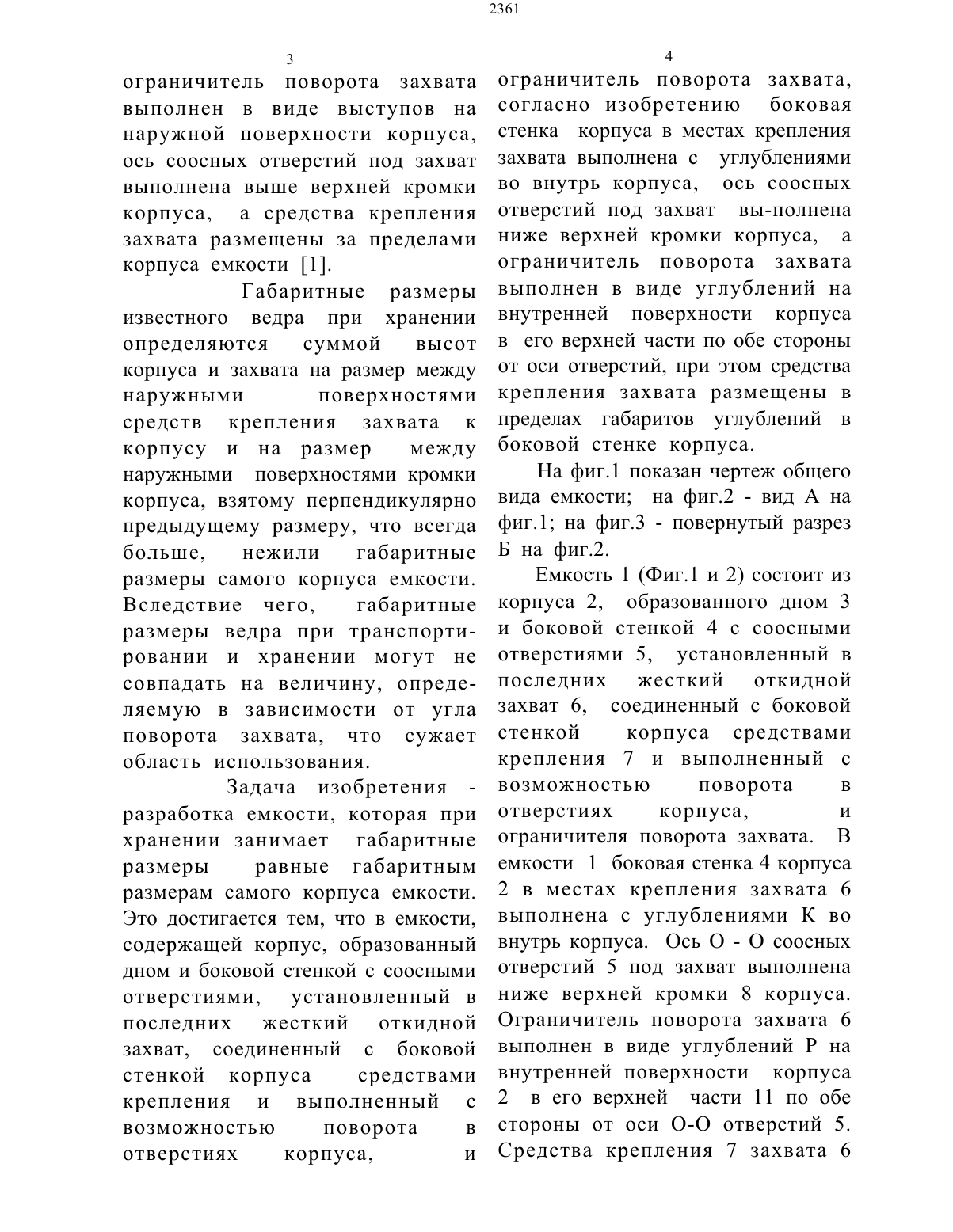

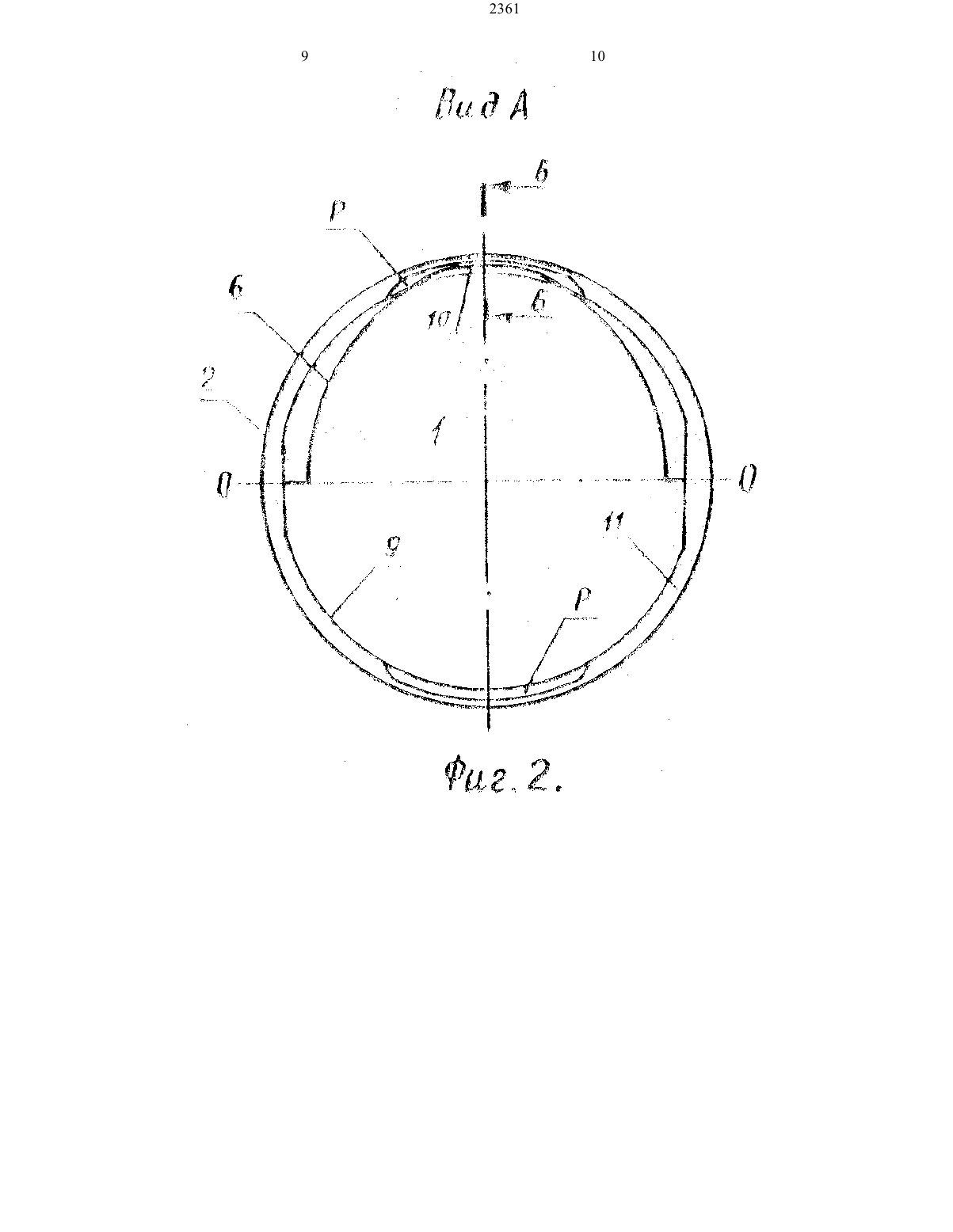

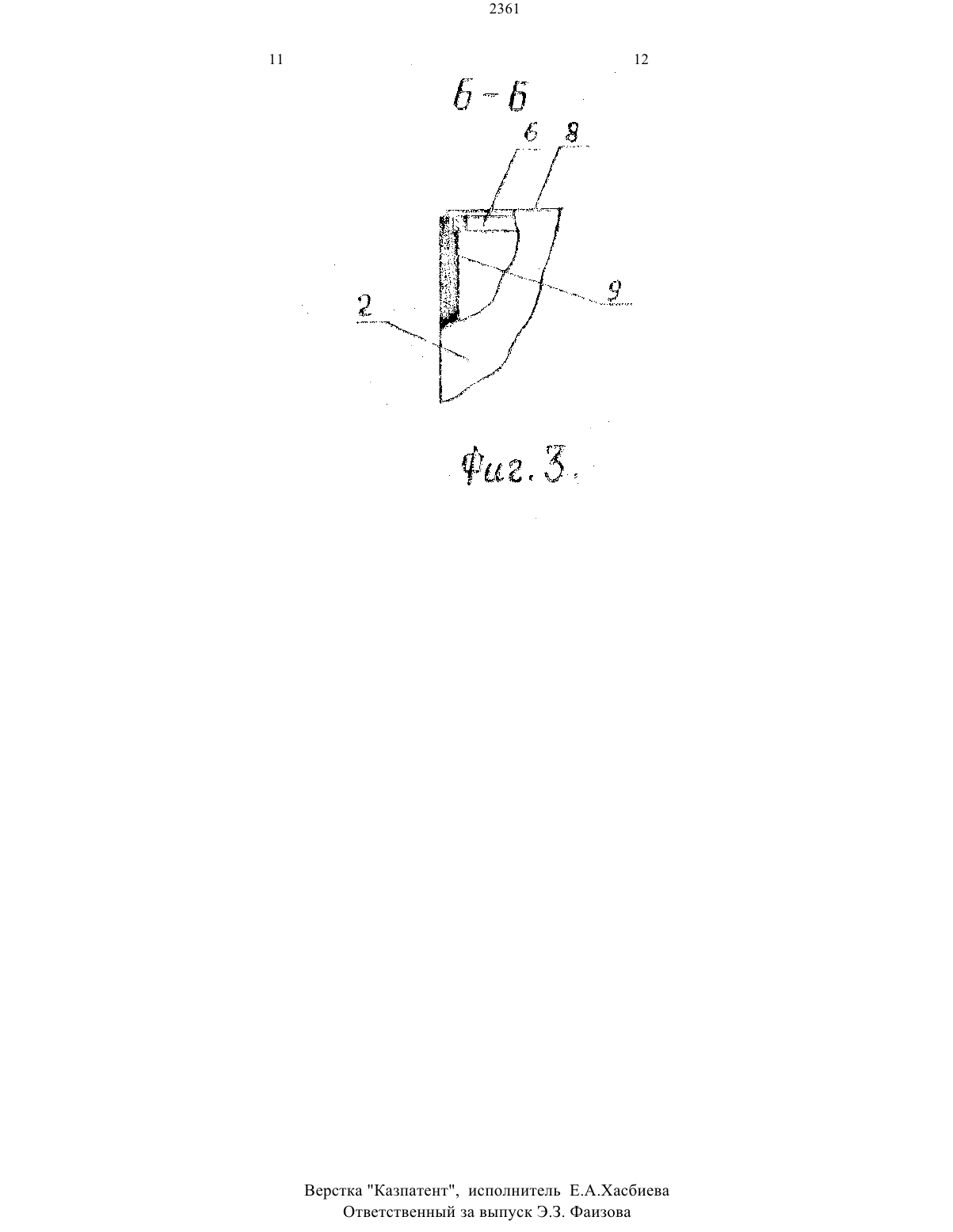

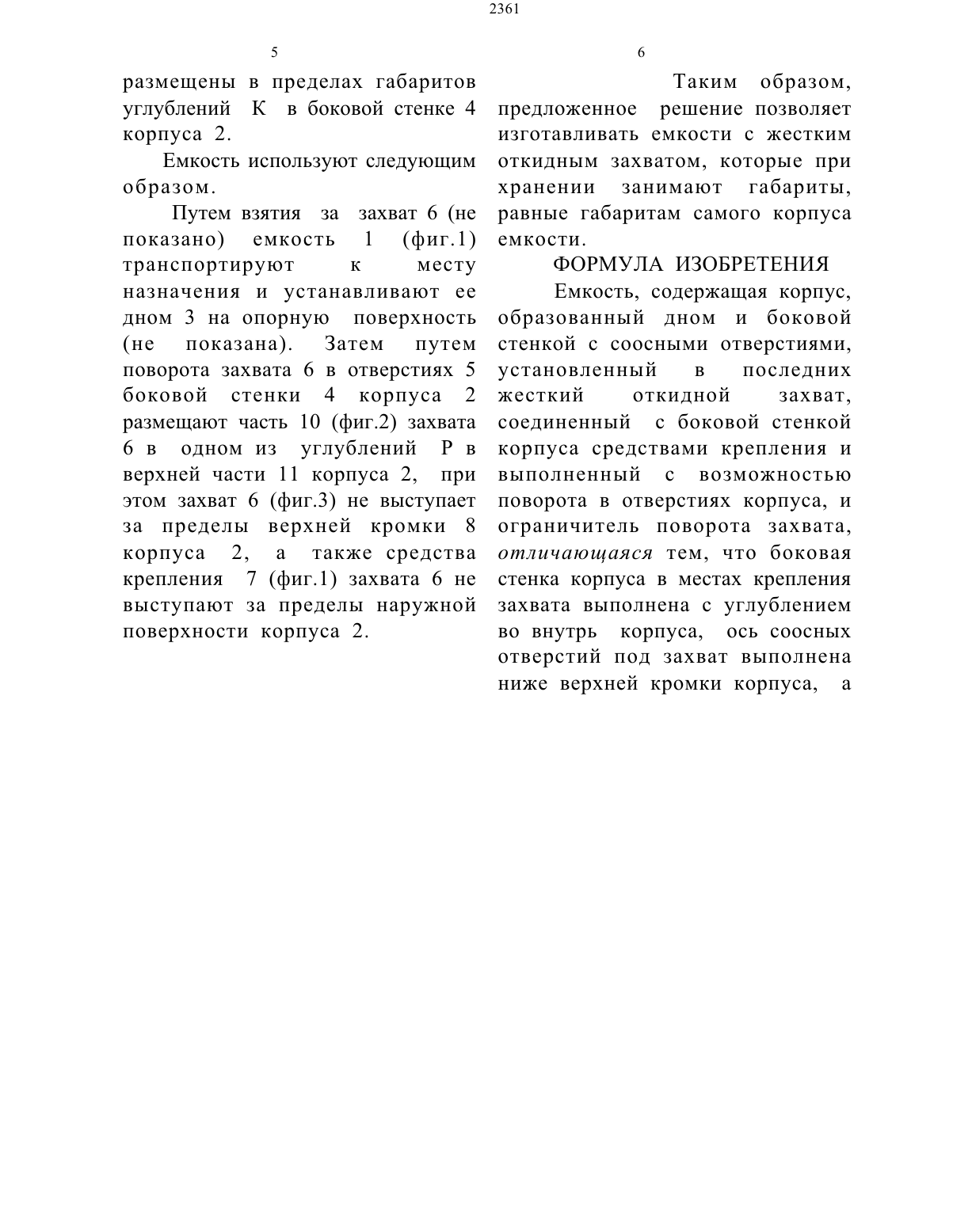

выполнен в виде выступов на наружной поверхности корпуса,ось соосных отверстий под захват выполнена выше верхней кромки корпуса, а средства крепления захвата размеЩены за пределами корпуса емкости 1.Габаритные размеры известного ведра при хранении определяются суммой высот корпуса и захвата на размер между наружными поверхностями средств крепления захвата К корпусу и на размер между наружными поверхностями кромки корпуса, взятому перпендикулярно предыдуЩему размеру, что всегда больше, нежили габаритные размеры самого корпуса емкости. Вследствие чего, габаритные размеры ведра при транспортировании и хранении могут не совпадать на величину, определяемую в зависимости от угла поворота захвата, что сужает область использования.Задача изобретения разработка емкости, которая при хранении занимает габаритные размеры равные габаритным размерам самого корпуса емкости. Это достигается тем, что в емкости,содержащей корпус, образованный дном и боковой стенкой с соосными отверстиями, установленный в последних жесткий откидной захват, соединенный с боковой стенкой корпуса средствами крепления и выполненный с возможностью поворота в отверстиях корпуса, и4 ограничитель поворота захвата,согласно изобретению боковая стенка корпуса в местах крепления захвата выполнена с углублениями во внутрь корпуса, ось соосных отверстий под захват вы-полнена ниже верхней кромки корпуса, а ограничитель поворота захвата выполнен в виде углублений на внутренней поверхности корпуса в его верхней части по обе стороны от оси отверстий, при этом средства крепления захвата размеЩены в пределах габаритов углублений в боковой стенке корпуса.На фиг.1 показан чертеж обЩего вида емкости на фиг.2 - вид А на фиг.1 на фиг.3 - повернутый разрез Б на фиг.2.Емкость 1 (Фиг.1 и 2) состоит из корпуса 2, образованного дном 3 и боковой стенкой 4 с соосными отверстиями 5, установленный в последних жесткий откидной захват 6, соединенный с боковой стенкой корпуса средствами крепления 7 и выполненный с возможностью поворота в отверстиях корпуса, и ограничителя поворота захвата. В емкости 1 боковая стенка 4 корпуса 2 в местах крепления захвата 6 выполнена с углублениями К во внутрь корпуса. Ось О - О соосных отверстий 5 под захват выполнена ниже верхней кромки 8 корпуса. Ограничитель поворота захвата 6 выполнен в виде углублений Р на внутренней поверхности корпуса 2 в его верхней части 11 по обе стороны от оси О-О отверстий 5. Средства крепления 7 захвата 6размещены в пределах габаритов углублений К в боковой стенке 4 корпуса 2.Емкость используют следующим образом.Путем взятия за захват 6 (не показано) емкость 1 (фиг.1) транспортируют к месту назначения и устанавливают ее дном 3 на опорную поверхность(не показана). Затем путем поворота захвата 6 в отверстиях 5 боковой стенки 4 корпуса 2 размещают часть 10 (фиг.2) захвата 6 в одном из углублений Р в верхней Части 11 корпуса 2, при этом захват 6 (фиг.3) не выступает за пределы верхней кромки 8 корпуса 2, а также средства крепления 7 (фиг.1) захвата 6 не выступают за пределы наружной поверхности корпуса 2.Таким образом,предложенное решение позволяет изготавливать емкости с жестким откидным захватом, которые при хранении занимают габариты,равные габаритам самого корпуса емкости.Емкость, содержащая корпус,образованный дном и боковой стенкой с соосными отверстиями,установленный в последних жесткий откидной захват,соединенный с боковой стенкой корпуса средствами крепления и выполненный с возможностью поворота в отверстиях корпуса, и ограничитель поворота захвата,отличающаяся тем, что боковая стенка корпуса в местах крепления захвата выполнена с углублением во внутрь корпуса, ось соосных отверстий под захват выполнена ниже верхней кромки корпуса, а
