Ведро

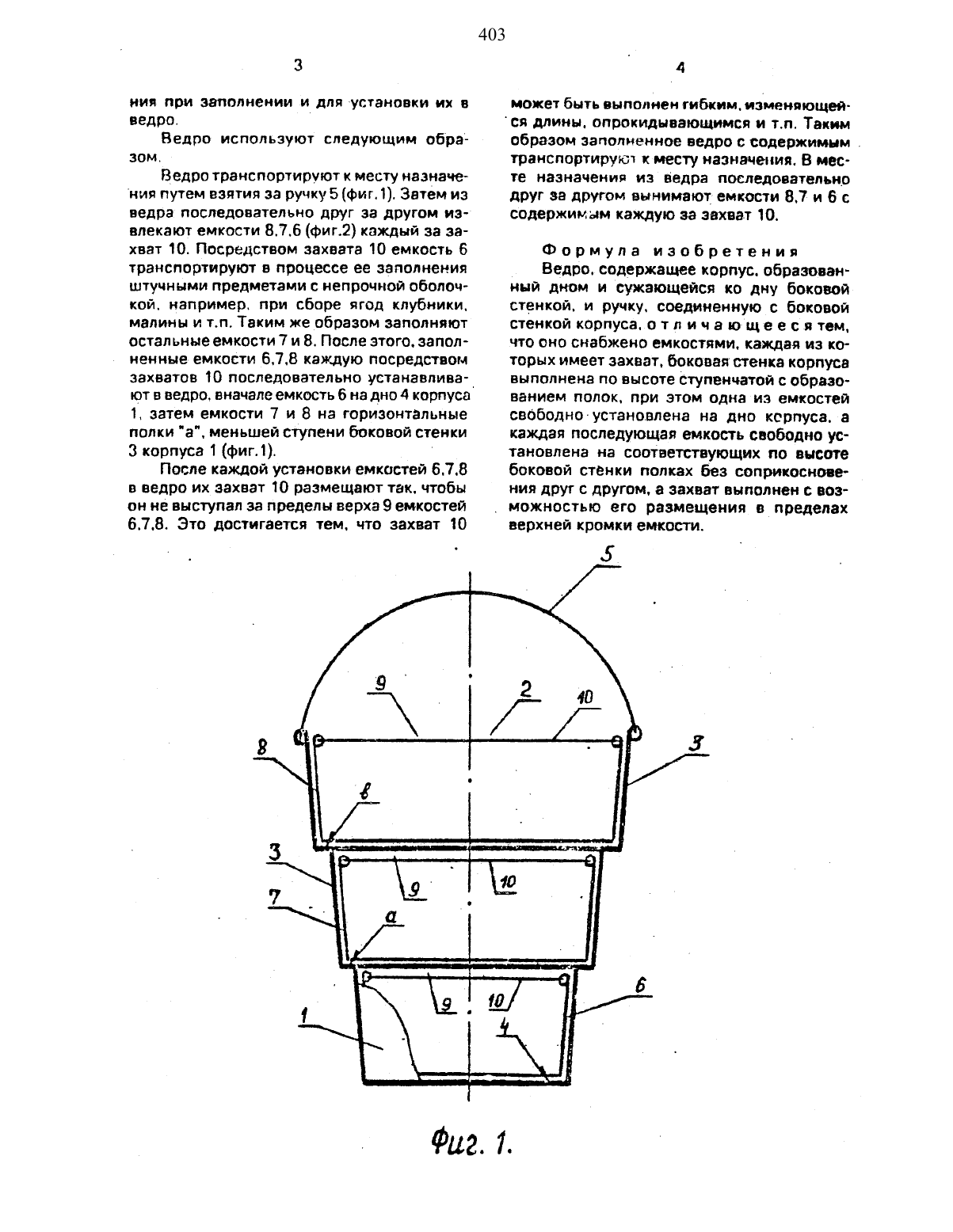

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(57) Использование для заполнения. транспортирования и выемки из него навалом уложенных штучных предметов с непрочной оболочкой. Сущность изобретения ведро содержит корпус с открытым верхом. Корпус образован боковой стенкой и дном. Руч Изобретение относится к предметам домашнего обихода и может быть использовано для заполнения. транспортирования и выемки из него навалом уложенных штучных предметов с непрочной оболочкой.Известно ведро. содержащее корпус. образованный боковой стенкой и дном. и ручку. связанной с боковой стенкой корпуса. при этом полость внутри корпуса имеет емкости. выполненных посредством установки вертикальной стенки в которые могут быть помещены навалом уложенные штучные предметы с непрочной оболочкой. например. ягоды клубники. малины и т.п. я уЦель изобретения расширение функциональных возможностей за счет уменьшения повреждаемости навалом уложенных штучных предметовс непрочной оболочкой при заполнении. транспортировании и выемке.ка связана с боковой стенкой со стороны открытого верха корпуса. В ведре боковая стенка выполнена ступенчатой с сужением полости корпуса ко дну. Устройство снабжено свободно установленными надно корпуса и на горизонтальные полки меньшей ступени боковой стенки корпуса без соприкосновения друг с другом емкостями. Каждая из емкостей имеет выполненный с возможностью укладки в транспортное положение в пределах верха емкости захват. предназначенный для выемки из ведра каждой емкости, для их транспортирования при заполнении и для установки их в ведро. 2 ил.Ведро содержит корпус 1 (фит) с открытым верхом 2. образованный боковой стенкой З и дном 4. Корпус 1 может быть выполнен в виде усеченного конуса или цилиндра. Ручка 5 связана с боковой стенкой 3 с противоположных сторон со стороны открытого верха 2 корпуса 1. В ведре боковая стенка 3 выполнена ступенчатой с сужением полости корпуса 1 ко дну 4 корпуса 1. Устройство снабжено свободно установленными на дно 4 корпуса 1 и на горизонтальные полки а.в меньшей ступени боковой стенки 3 корпуса 1 без соприкосновения друг с другом емкостями 6.7.8. Каждая из емкостей 6.7.8 имеет выполненный с возможностью укладки в транспортное положение в пределах верха 9 емкости захват 10. предназначенный для выемки из ведра каждой емкости 6.7.8. для их транспортирова еонтт) (о) 21 (61)ния при заполнении и для установки их в ведро.Ведро используют следующим обрад зом.Ведро транспортируют к месту назначе ния путем взятия за ручку 5 (фиг. 1). Затем изведра последовательно друг за дрУгом извлекают емкости 8.7.6 (фиг 2) каждый за захват 10. Посредством захвата 10 емкость 6 транспортируют в процессе ее заполнения штучными предметами с непрочной оболочкой. например. при сборе ягод клубники. малины и т.п Таким же образом заполняют остальные емкости 7 и 8. После этого. заполненные емкости 6.7.8 каждую посредствомют в ведро. вначале емкость 6 на дно 4 корпуса 1, затем емкости 7 и 8 на горизонтальные полки а. меньшей ступени боковой стенки 3 корпуса 1 (фиг.1).После каждой установки емкостей 6.7.8 в ведро их захват 10 размещают так. чтобы он не выступал за пределы верха 9 емкостей 6.7.8. Это достигается тем. что захват 10может быть выполнен гибким. изменяющей ся длины. опрокидывающимся и т.п. Таким образом заполненное ведро с содержимым .транспортируют к месту назначения. В мес те назначения из ведра последовательно друг за другом вынимают емкости 8,7 и 6 с содержимым каждую за захват 10.Ведро. содержащее корпус. образованный дном и сужающейся ко дну боковой стенкой, и ручку. соединенную с боковой стенкой корпуса. о т л и ч а ю щ е е с я тем. что оно снабжено емкостями. каждая из которых имеет захват. боковая стенка корпуса выполнена по высоте ступенчатой с образованием попок. при этом одна из емкостей свободно - установлена на дно корпуса. а каждая последующая емкость свободно установлена на соответствующих по высоте боковой стенки полках без соприкосновения друг с другом. а захват выполнен с возможностью его размещения в пределах верхней кромки емкости.
