Способ сейсмокардиографии и устройство для его осуществления

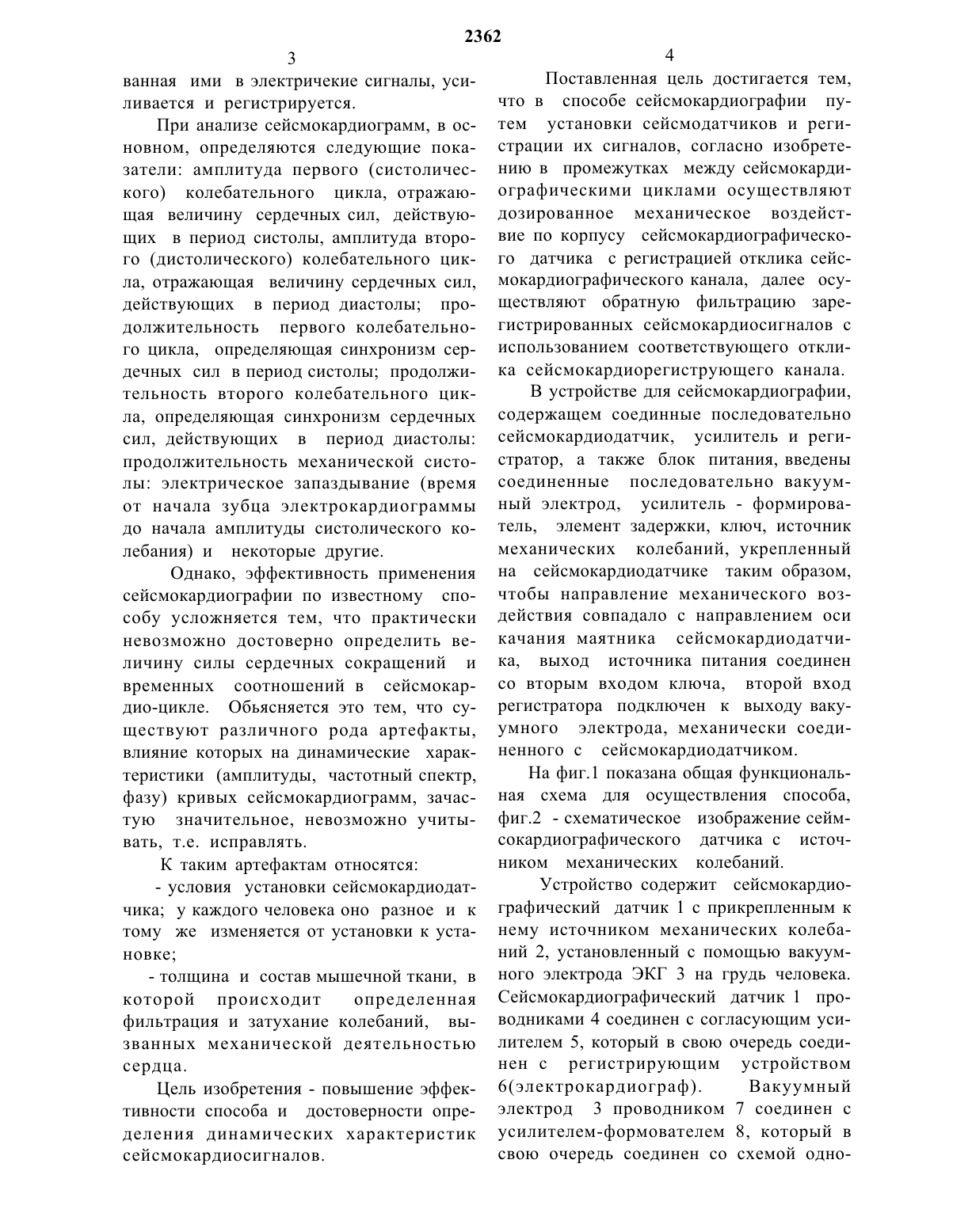

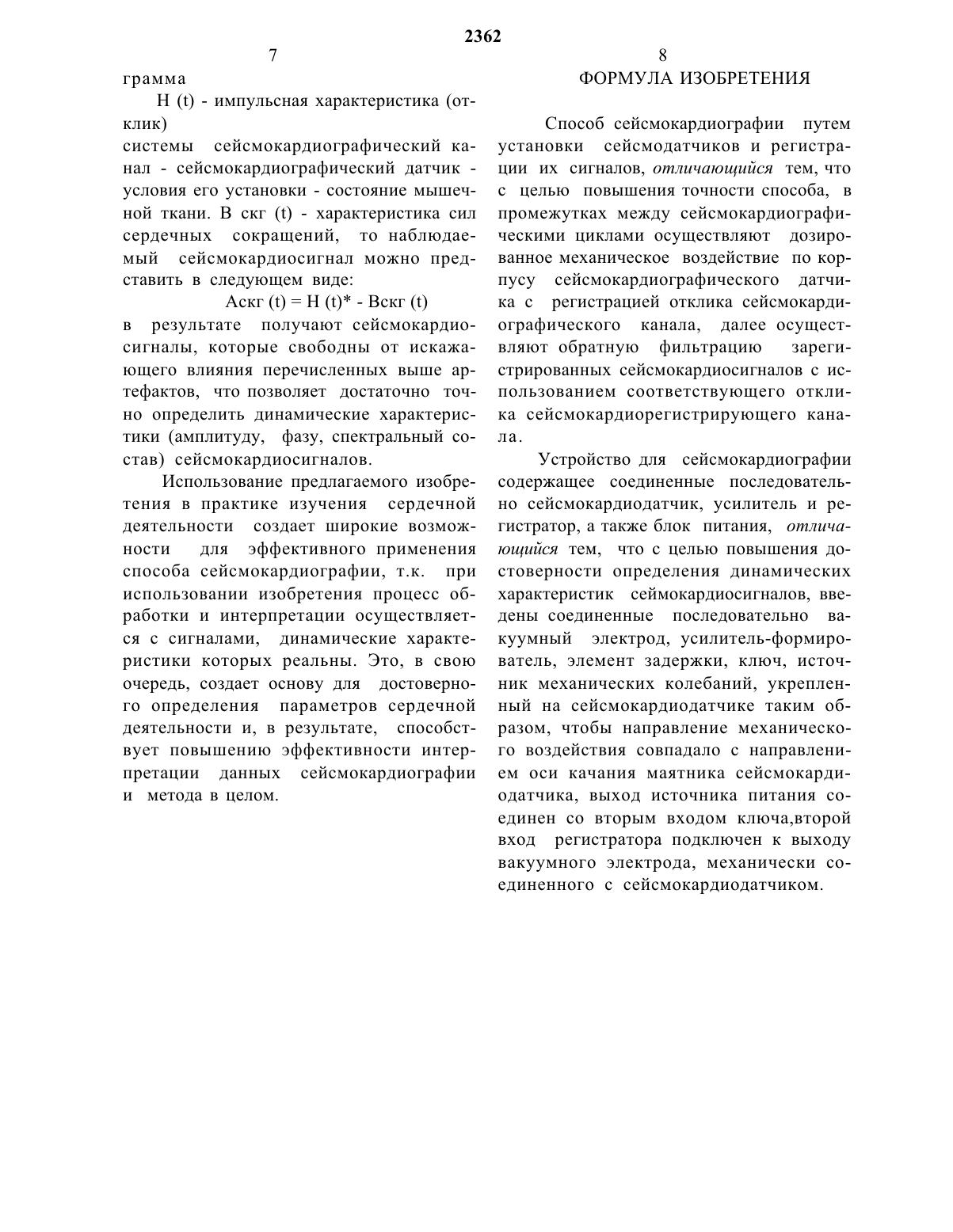

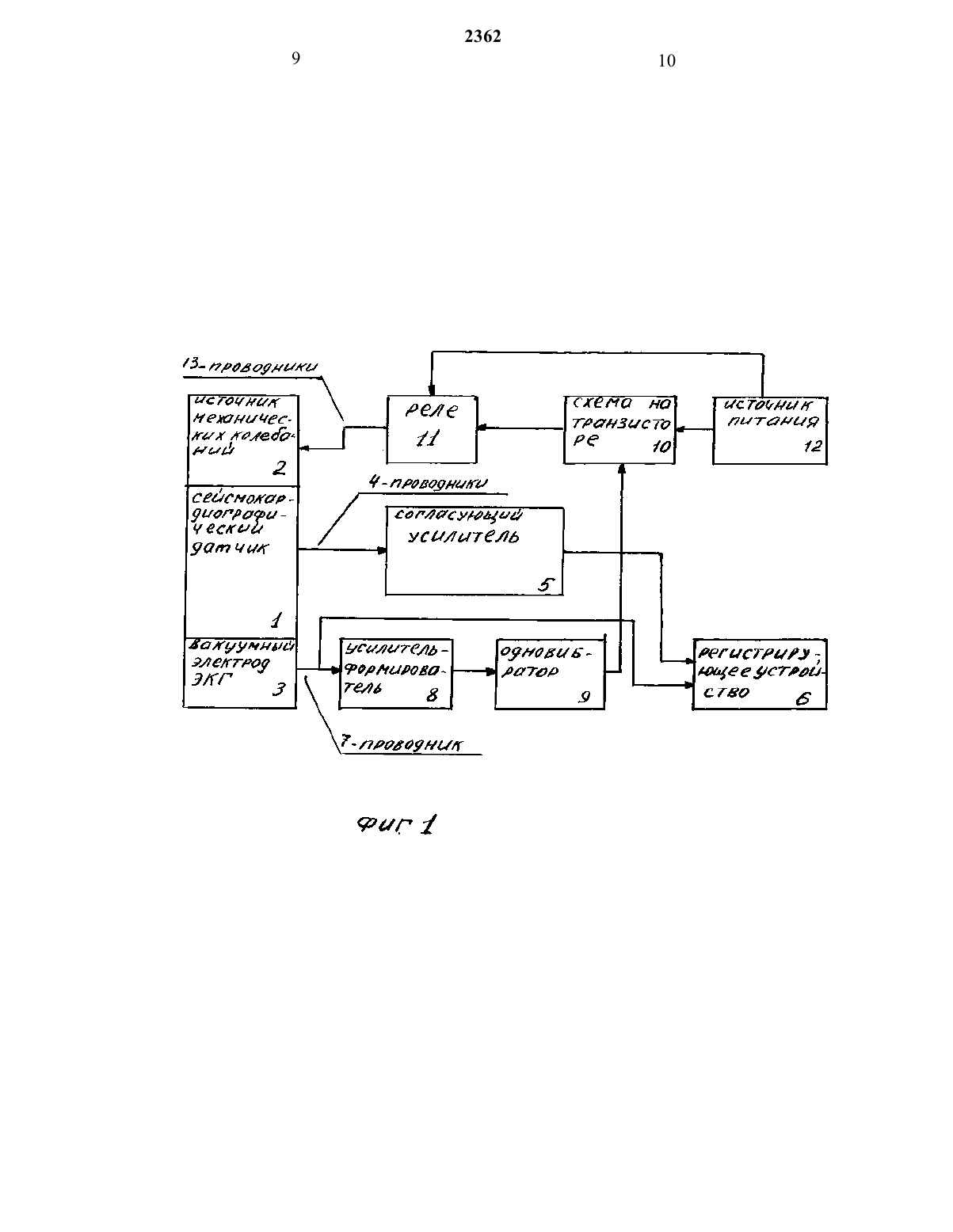

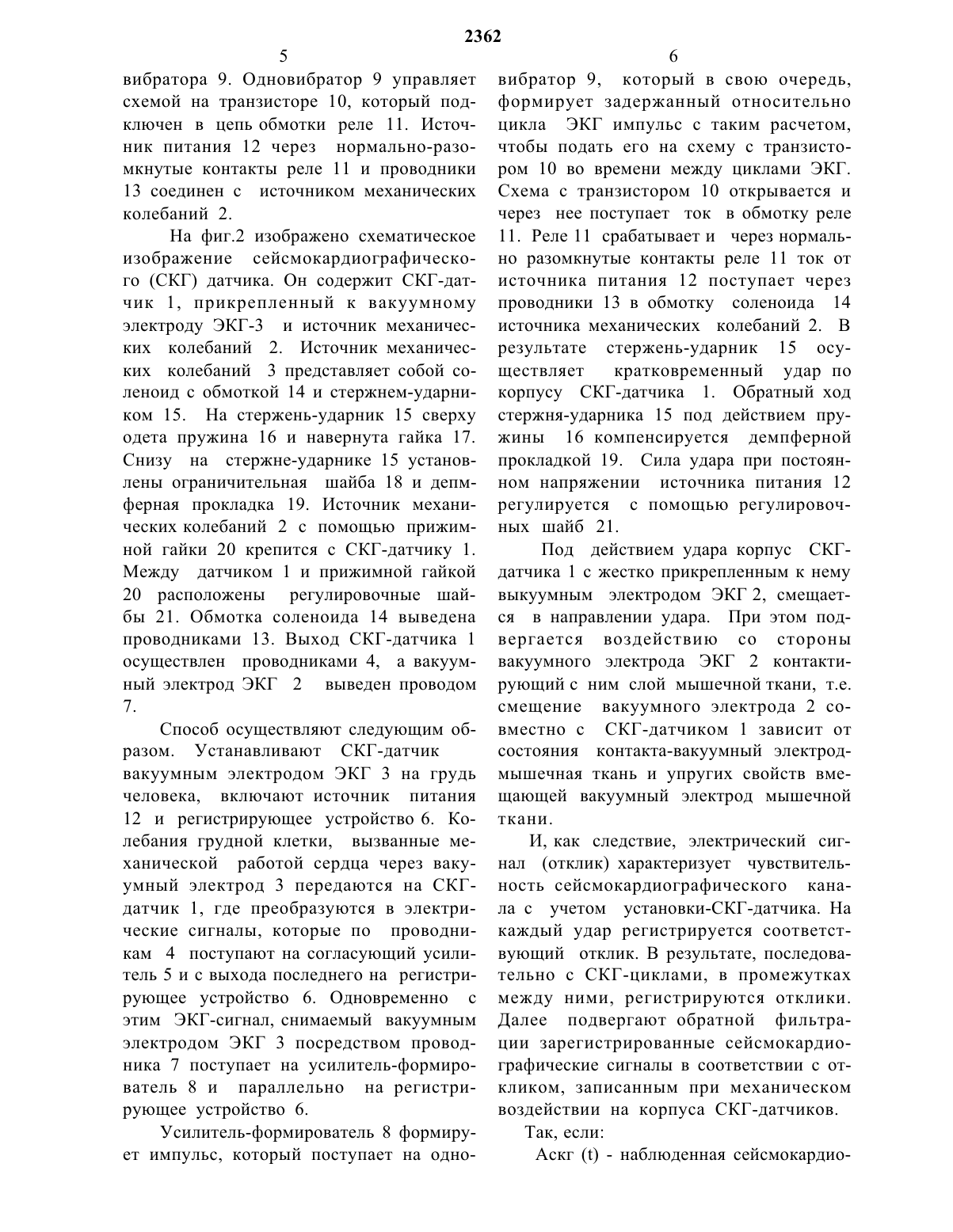

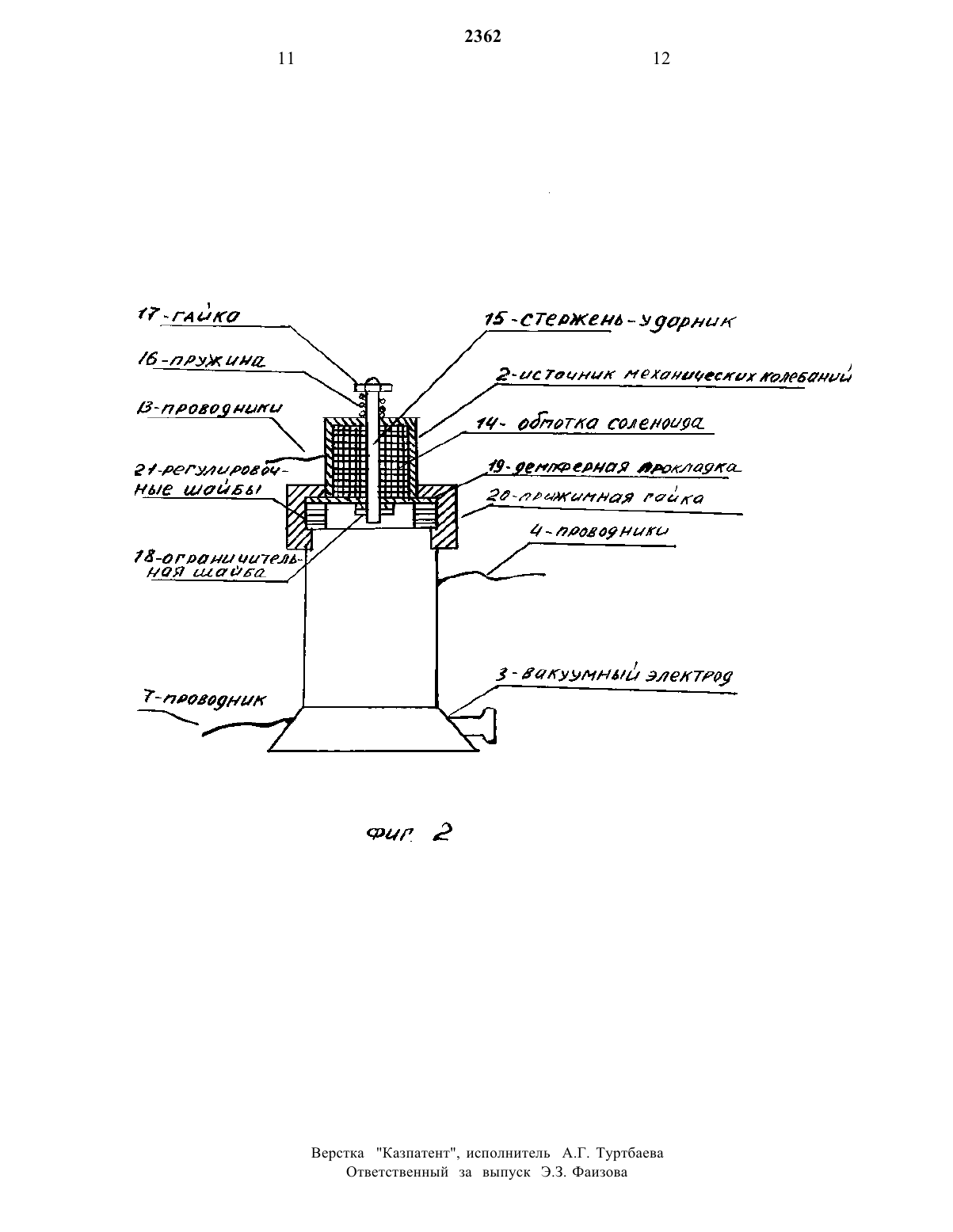

При анализе сейсмокардиограмм, в основном, определяются следующие показатели амплитуда первого (систолического) колебательного цикла, отражающая величину сердечных сил, действующих в период систолы, амплитуда второго (дистолического) колебательного цикла, отражающая величину сердечных сил,действующих в период диастолы продолжительность первого колебательного цикла, определяющая синхронизм сердечных сил в период систолы продолжительность второго колебательного цикла, определяющая синхронизм сердечных сил, действующих в период диастолы продолжительность механической систолы электрическое запаздывание (время от начала зубца электрокардиограммы до начала амплитуды систолического колебания) и некоторые другие.Однако, эффективность применения сейсмокардиографии по известному способу усложняется тем, что практически невозможно достоверно определить величину силы сердечных сокращений и временных соотношений в сейсмокардио-цикле. Обьясняется это тем, что существуют различного рода артефакты,влияние которых на динамические характеристики (амплитуды, частотный спектр,фазу) кривых сейсмокардиограмм, зачастую значительное, невозможно учить 1 вать, т.е. исправлять.- условия установки сейсмокардиодатчика укаждого человека оно разное и к тому же изменяется от установки к установке- толщина и состав мышечной ткани, в которой происходит определенная фильтрация и затухание колебаний, вызванных механической деятельностью сердца.Цель изобретения - повышение эффективности способа и достоверности определения динамических характеристик сейсмокардиосигналов.Поставленная цель достигается тем,что в способе сейсмокардиографии путем установки сейсмодатчиков и регистрации их сигналов, согласно изобретению в промежутках между сейсмокардиографическими циклами осуществляют дозированное механическое воздействие по корпусу сейсмокардиографического датчика с регистрацией отклика сейсмокардиографического канала, далее осуществляют обратную фильтрацию зарегистрированных сейсмокардиосигналов с использованием соответствующего отклика сейсмокардиорегиструющего канала.В устройстве для сейсмокардиографии,содержащем соединные последовательно сейсмокардиодатчик, усилитель и регистратор, а также блок питания, введены соединенные последовательно вакуумный электрод, усилитель - формирователь, элемент задержки, ключ, источник механических колебаний, укрепленный на сейсмокардиодатчике таким образом,чтобы направление механического воздействия совпадало с направлением оси качания маятника сейсмокардиодатчика, выход источника питания соединен со вторым входом ключа, второй вход регистратора подключен к выходу вакуумного электрода, механически соединенного с сейсмокардиодатчиком.На фиг.1 показана общая функциональная схема для осуществления способа,фиг.2 - схематическое изображение сеймсокардиографического датчика с источником механических колебаний.Устройство содержит сейсмокардиографический датчик 1 с прикрепленным к нему источником механических колебаний 2, установленный с помощью вакуумного электрода ЭКГ 3 на грудь человека. Сейсмокардиографический датчик 1 проводниками 4 соединен с согласующим усилителем 5, который в свою очередь соединен с регистрирующим устройством 6(электрокардиограф). Вакуумный электрод 3 проводником 7 соединен с усилителем-формователем 8, который в свою очередь соединен со схемой одно 2362вибратора 9. Одновибратор 9 управляет схемой на транзисторе 10, который подключен в цепь обмотки реле 11. Источник питания 12 через нормально-разомкнуть 1 е Контакты реле 11 И проводники 13 соединен с источником механических колебаний 2.На фиг.2 изображено схематическое изображение сейсмокардиографического (СКГ) датчика. Он содержит СКГ-датчик 1, прикрепленный к вакуумному электроду ЭКГ-3 и источник механических колебаний 2. Источник механических колебаний 3 представляет собой соленоид с обмоткой 14 и стержнем-ударником 15. На стержень-ударник 15 сверху одета пружина 16 и навернута гайка 17. Снизу на стержне-ударнике 15 установлены ограничительная шайба 18 и депмферная прокладка 19. Источник механических колебаний 2 с помощью прижимной гайки 20 крепится с СКГ-датчику 1. Между датчиком 1 и прижимной гайкой 20 расположены регулировочные шайбы 21. Обмотка соленоида 14 выведена проводниками 13. Выход СКГ-датчика 1 осуществлен проводниками 4, а вакуумный электрод ЭКГ 2 выведен проводом 7.Способ осуществляют следующим образом. Устанавливают СКГ-датчик вакуумным электродом ЭКГ 3 на грудь человека, включают источник питания 12 и регистрирующее устройство 6. Колебания грудной клетки, вызванные механической работой сердца через вакуумный электрод 3 передаются на СКГдатчик 1, где преобразуются в электрические сигналы, которые по проводникам 4 поступают на согласующий усилитель 5 и с выхода последнего на регистрирующее устройство 6. Одновременно с этим ЭКГ-сигнал, снимаемый вакуумным электродом ЭКГ 3 посредством проводника 7 поступает на усилитель-формирователь 8 и параллельно на регистрирующее устройство 6.Усилитель-формирователь 8 формирует импульс, который поступает на одно 6вибратор 9, который в свою очередь,формирует задержанный относительно цикла ЭКГ импульс с таким расчетом,чтобы подать его на схему с транзистором 10 во времени между циклами ЭКГ. Схема с транзистором 10 открывается и через нее поступает ток в обмотку реле 11. Реле 11 срабатываети через нормально разомкнутые контакты реле 11 ток от источника питания 12 поступает через проводники 13 в обмотку соленоида 14 источника механических колебаний 2. В результате стержень-ударник 15 осуществляет кратковременный удар по корпусу СКГ-датчика 1. Обратный ход стержня-ударника 15 под действием пружины 16 компенсируется демпферной прокладкой 19. Сила удара при постоянном напряжении источника питания 12 регулируется с помощью регулировочных шайб 21.Под действием удара корпус СКГдатчика 1 с жестко прикрепленным к нему выкуумным электродом ЭКГ 2, смещается в направлении удара. При этом подвергается воздействию со стороны вакуумного электрода ЭКГ 2 контактирующий с ним слой мышечной ткани, т.е. смещение вакуумного электрода 2 совместно с СКГ-датчиком 1 зависит от состояния контакта-вакуумный электродмышечная ткань и упругих свойств вмещающей вакуумный электрод мышечной ткани.И, как следствие, электрический сигнал (отклик) характеризует чувствительность сейсмокардиографического канала с учетом установки-СКГ-датчика. На каждый удар регистрируется соответствующий отклик. В результате, последовательно с СКГ-циклами, в промежутках между ними, регистрируются отклики. Далее подвергают обратной фильтрации зарегистрированные сейсмокардиографические сигналы в соответствии с откликом, записанным при механическом воздействии на корпуса СКГ-датчиков.7 грамма Н (т) - Импульсная характеристика (отКЛИК) системы сейсмокардиографический ка нал - сейсмокардиографический датчик условия его установки - состояние мь 1 шечной ткани. В скг (т) - характеристика сил сердечных сокращений, то наблюдаемый сейсмокардиосигнал можно представить в следующем виде Аскг (т) Н (т) - Вскг (т)в результате получают сейсмокардиосигналы, которые свободны от искажающего влияния перечисленных выше артефактов, что позволяет достаточно точно определить динамические характеристики (амплитуду, фазу, спектральный состав) сейсмокардиосигналов.Использование предлагаемого изобретения в практике изучения сердечной деятельности создает широкие возможности для эффективного применения способа сейсмокардиографии, т.к. при использовании изобретения процесс обработки и интерпретации осуществляется с сигналами, динамические характеристики которых реальны. Это, в свою очередь, создает основу для достоверного определения параметров сердечной деятельности и, в результате, способствует повышению эффективности интерпретации данных сейсмокардиографии и метода в целом.Способ сейсмокардиографии путем установки сейсмодатчиков и регистрации их сигналов, отличающийся тем, что с целью повышения точности способа, в промежутках между сейсмокардиографическими циклами осуществляют дозированное механическое воздействие по корпусу сейсмокардиографического датчика с регистрацией отклика сейсмокардиографического канала, далее осуществляют обратную фильтрацию зарегистрированных сейсмокардиосигналов с использованием соответствующего отклика сейсмокардиорегистрирующего канала.Устройство для сейсмокардиографии содержащее соединенные последовательно сейсмокардиодатчик, усилитель и регистратор, а также блок питания, отличающийся тем, что с целью повышения достоверности определения динамических характеристик сеймокардиосигналов, введены соединенные последовательно вакуумный электрод, усилитель-формирователь, элемент задержки, ключ, источник механических колебаний, укрепленный на сейсмокардиодатчике таким образом, чтобы направление механического воздействия совпадало с направлением оси качания маятника сейсмокардиодатчика, выход источника питания соединен со вторым входом ключа,второй вход регистратора подключен к выходу вакуумного электрода, механически соединенного с сейсмокардиодатчиком.НС ОЧКИ/ЯГ КАНЦЧС тих желай Н 4/15 2
