Погрузочный орган непрерывного действия

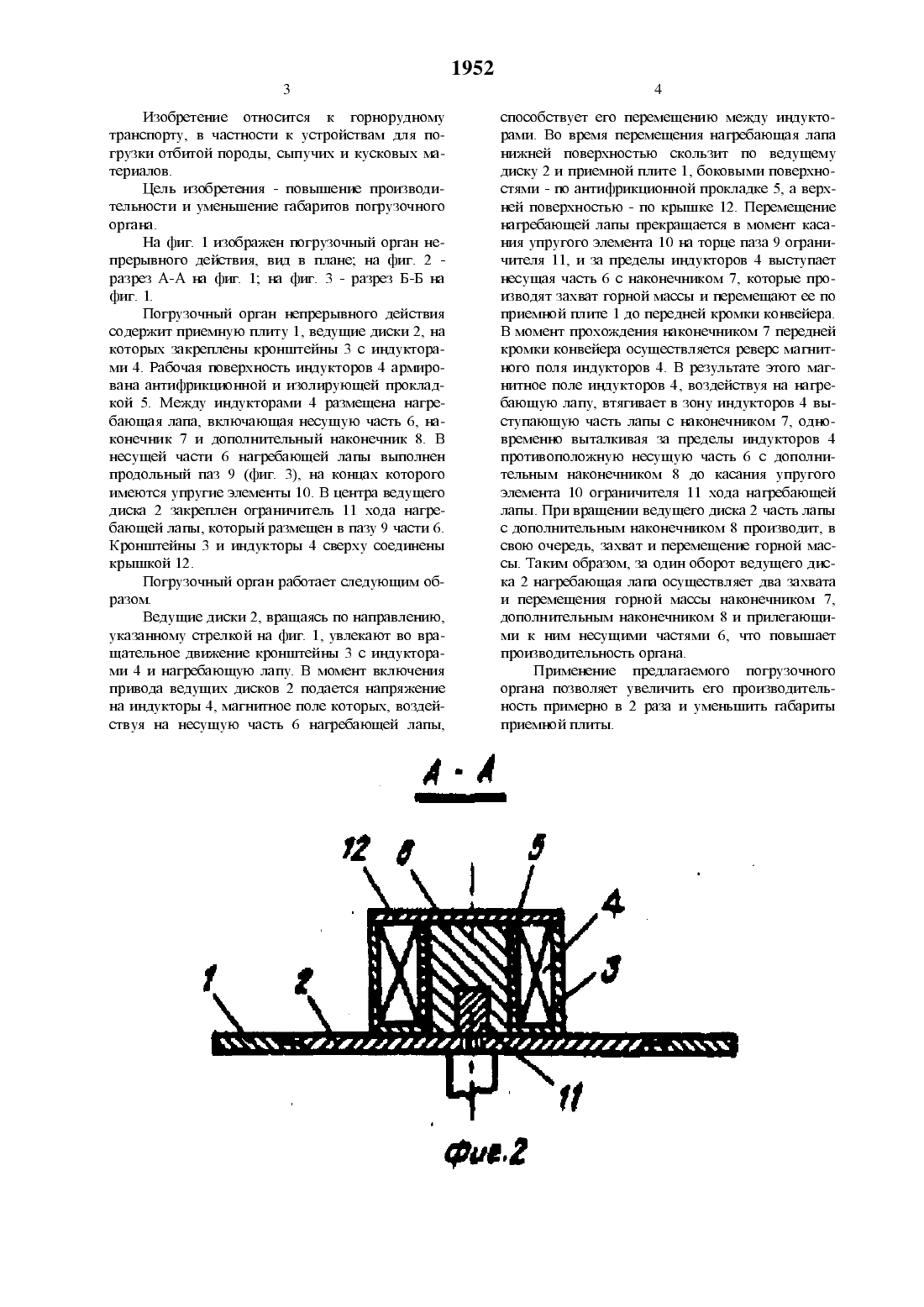

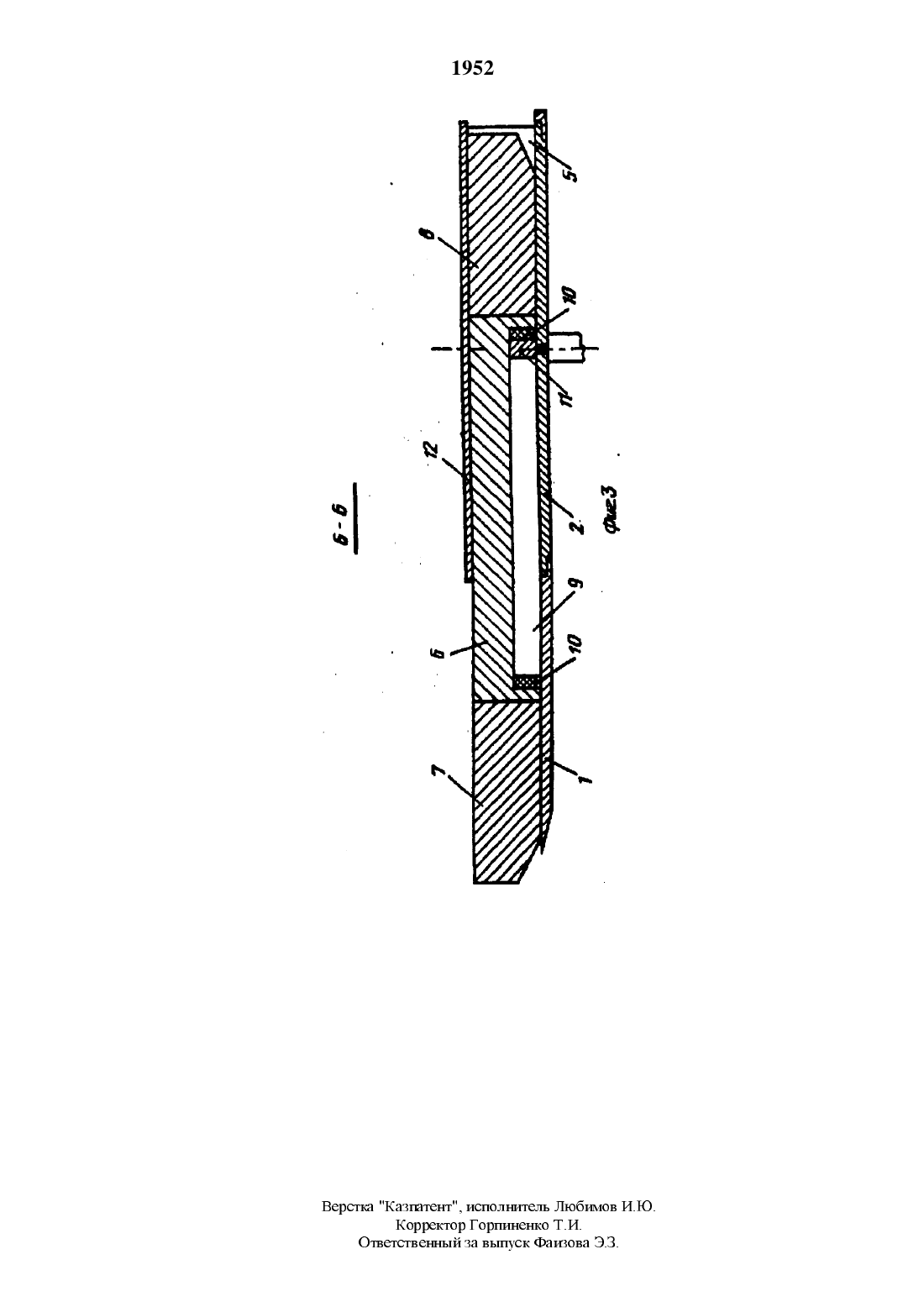

(73) Институт горного дела НАН РК(56) Патент США Мг 3390755, кл. 198-9, опублик. 1968.(54)(57) ПОГРУЗОЧНЫЙ ОРГАН НЕПРЕРЫВНОГО ДЕЙСТВИЯ, включающий прием ную плиту, ведущие диски с приводам, натре бающие лапы с пазами в их несущих частях и наконечниками, И индукторы, между которыми расположены несущие части натребающих лап,отличающийся тем, что, с Целью повышения производительности И уменьшения габаритов погрузочного органа, каждая натребающая лапа ВЫПОЛНСНЗ С ДОПОЛНИТСЛЬНЫМ НЗКОНСЧНИКОМ, УСтановленным на свободном конце несущей части натребающей лапы, при этом индукторы жестко установлены на ведущих дисках, в Центре каждого из которых выполнен ограничитель, располоЖенный в пазу несущей части натребающей лапы.Изобретение относится к горнорудному транспорту, в частности к устройствам для погрузки отбитой породы, сыпучих и кусковых материалов.Цель изобретения - повЬ 11 Цение производительности и уменьшение габаритов погрузочного органа.На фиг. 1 изображен погрузочный орган непрерывного действия, вид в плане на фиг. 2 разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1.Погрузочный орган непрерывного действия содержит приемную плиту 1, ведущие диски 2, на которых закреплены кронштейны 3 с индукторами 4. Рабочая поверхность индукторов 4 армирована антифрикционной и изолирующей прокладкой 5. Между индукторами 4 размещена нагребающая лапа, включающая несущую часть 6, наконечник 7 и дополнительный наконечгшк 8. В несущей части 6 нагребающей лапы выполнен продольный паз 9 (фиг. 3), на концах которого имеются упругие элементы 10. В центра ведущего диска 2 закреплен ограничитель 11 хода нагребающей лапы, который размещен в пазу 9 части 6. Кронштейны 3 и индукторы 4 сверху соединены крышкой 12.Погрузочный орган работает следующим образом.Ведущие диски 2, вращаясь по направлению,указанному стрелкой на фиг. 1, увлекают во враЩательное движение крошлтейны 3 с индукторами 4 и нагребающую лапу. В момент включения привода ведущих дисков 2 подается напряжение на индукторы 4, магнитное поле которых, воздействуя на несущую часть 6 нагребающей лапы, 4способствует его перемещению между индукторами. Во время перемещения нагребающая лапа нижней поверхностью скользит по ведущему диску 2 и приемной плите 1, боковыми поверхностями - по антифршщионной прокладке 5, а верхней поверхностью - по крышке 12. Перемещение нагребающей лапы прекращается в момент касания упругого элемента 10 на торце паза 9 ограничителя 11, и за пределы индукторов 4 выступает несущая часть 6 с наконечником 7, которые производят захват горной массы и перемещают ее по приемной плите 1 до передней кромки конвейера. В момент прохождения наконечником 7 передней кромки конвейера осуществляется реверс магнитного поля индукторов 4. В результате этого магнитное поле индукторов 4, воздействуя на нагребающую лапу, втягивает в зону индукторов 4 вЬ 1 ступающую часть лапы с наконечником 7, одновременно выталкивая за пределы индукторов 4 противоположную несущую часть 6 с дополнительным наконечником 8 до касания упругого элемента 10 ограничителя 11 хода нагребающей лапы. При вращении ведущего диска 2 часть лапы С ДОПОЛНИТСЛЬНЫМ НЗКОНСЧНИКОМ 8 ПРОИЗВОДИТ, В свою очередь, захват и перемещение горной массы. Таким образом, за один оборот ведущего диска 2 нагребающая лапа осуществляет два захвата и перемещения горной массы наконечником 7,ДОПОЛНИТСЛЬНЫМ НЗКОНСЧНИКОМ 8 И ПРИЛСГЗЮЩИМИ К НИМ НССУЩИМИ ЧЗСТЯМИ 6, ЧТО ПОВЫШЗСТ производительность органа.Применение предлагаемого погрузочного органа позволяет увеличить его производительность примерно в 2 раза и уменьшить габариты приемной плиты.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э З
