Рабочий орган погрузочной машины

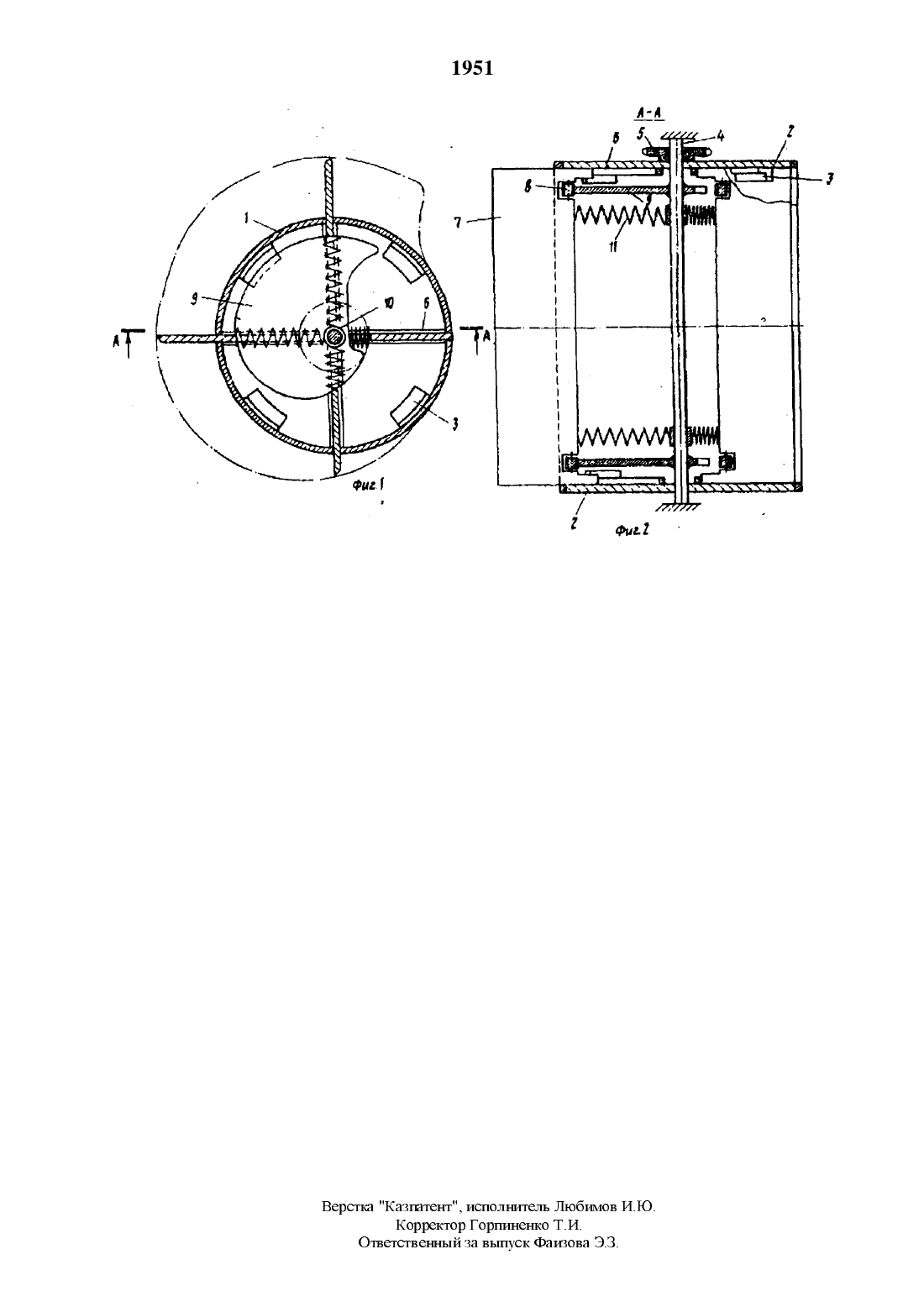

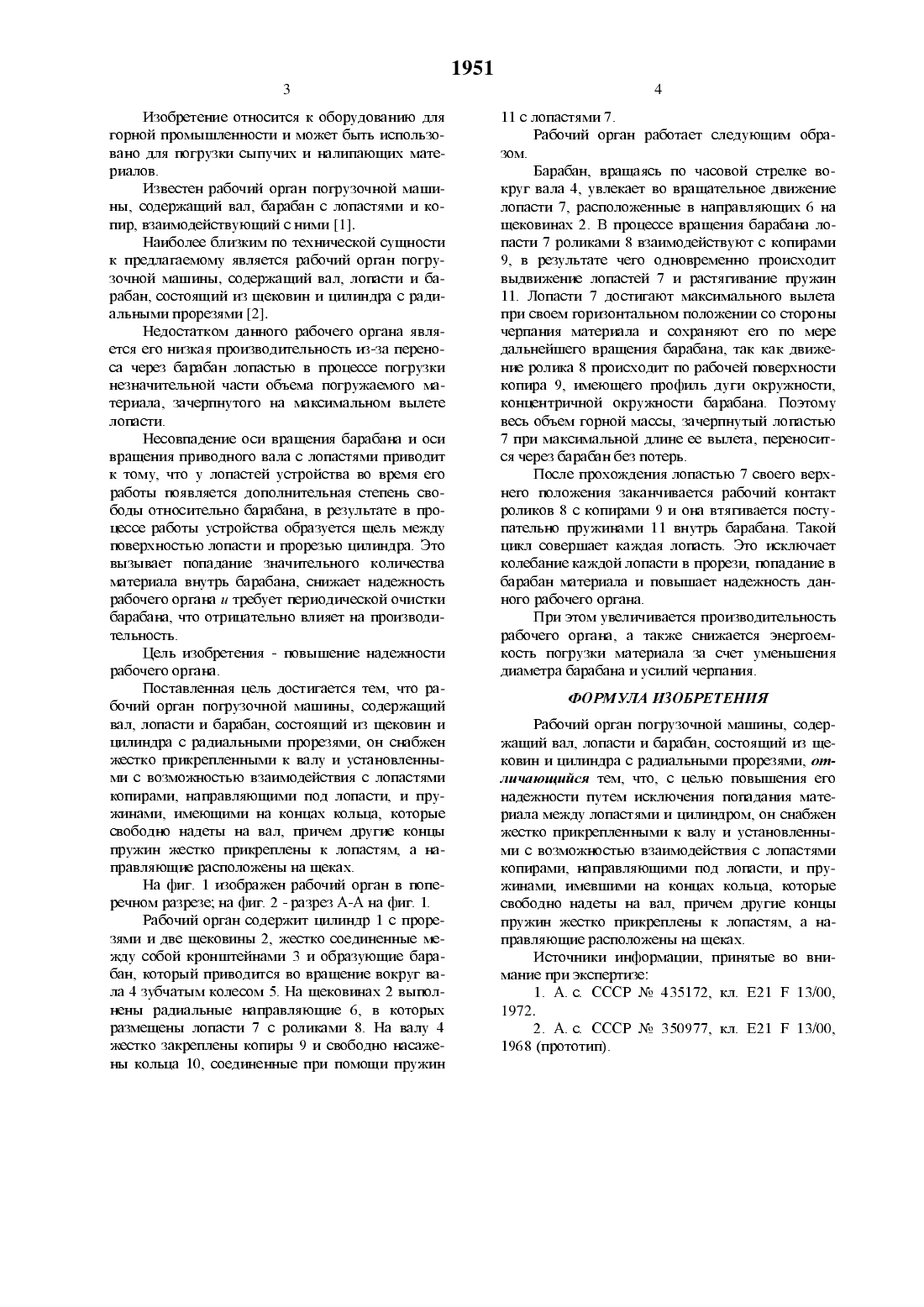

(24) 30.11.1993 (73) Институт торного дела НАН РК иИзобретение относится к оборудованию для горной промышленности и может быть использоВЗНО ДЛЯ ПОГрУЗКИ СЬППУЧИХ И НЗЛИПЗЮЩИХ материалов.Известен рабочий орган погрузочной машины, содержащий вал, барабан с лопастями и копир, взаимодействующий с ними 1.Наиболее близким по технической сущности к предлагаемому является рабочий орган погрузочной машины, содержащий вал, лопасти и барабан, состоящий из щековин и цилиндра с радиальными прорезями 2.Недостатком данного рабочего органа является его низкая производительность из-за переноса через барабан лопастью в процессе погрузки незначительной части объема погружаемого материала, зачерштутого на максимальном вылете лопасти.Несовпадение оси вращения барабана и оси вращения приводного вала с лопастями приводит к тому, что у лопастей устройства во время его работы появляется дополнительная степень свободы относительно барабана, в результате в процессе работы устройства образуется щель между поверхностью лопасти и прорезью цилиндра. Это вызывает попадание значительного количества материала внутрь барабана, снижает надежность рабочего органа и требует периодической очистки барабана, что отрицательно влияет на производительность.Цель изобретения - повышение надежности рабочего органа.Поставленная цель достигается тем, что рабочий орган погрузочной машины, содержащий вал, лопасти и барабан, состоящий из щековин и цилиндра с радиальными прорезями, он снабжен ЖССТКО ПрИКрСПЛСННЪ 1 МИ К валу И УСТЗНОВЛСННЫми с возможностью взаимодействия с лопастями копирами, направляющими ПОД ЛОПЗСТИ, И ПруЯСИНЗМИ, ИМСЮЩИМИ на концах КОЛЬЦЗ, КОТОрЫС свободно надеты на вал, причем другие концы пружин жестко прикреплены к лопастям, а направляющие расположены на щеках.На фиг. 1 изображен рабочий орган в поперечном разрезе на фиг. 2 - разрез А-А на фиг. 1.Рабочий орган содержит цилиндр 1 с прореЗЯМИ И ДВС ЩСКОВИНЪ 1 2, ЖССТКО СОСДИНСННЪ 1 С МСжду собой кронштейнами 3 и образующие барабан, который приводится во вращение вокруг вала 4 зубчатым колесом 5. На щековинах 2 вЬгполнены радиальные направляющие 6, в которых размещены лопасти 7 с роликами 8. На валу 4 жестко закреплены копиры 9 и свободно насажены кольца 10, соединенные при помощи пружинРабочий орган работает следующим образом.Барабан, вращаясь по часовой стрелке вокруг вала 4, увлекает во вращательное движение лопасти 7, расположенные в направляющих 6 на щековинах 2. В процессе вращения барабана лопасти 7 роликами 8 взаимодействуют с копирами 9, в результате чего одновременно происходит выдвижение лопастей 7 и растягивание пружин 11. Лопасти 7 достигают максимального вылета при своем горизонтальном положении со стороны черпания материала и сохраняют его по мере дальнейшего вращения барабана, так как движение ролика 8 происходит по рабочей поверхности копира 9, имеющего профиль дуги окружности,концентричной окружности барабана. Поэтому весь объем горной массы, зачерштутый лопастью 7 при максимальной длине ее вылета, переносится через барабан без потерь.После прохождения лопастью 7 своего верхнего положения заканчивается рабочий контакт роликов 8 с копирами 9 и она втягивается поступательно пружинами 11 внутрь барабана. Такой цикл совершает каждая лопасть. Это исключает колебание каждой лопасти в прорези, попадание в барабан материала и повышает надежность данного рабочего органа.При этом увеличивается производительность рабочего органа, а также снижается энергоемкость погрузки материала за счет уменьшения диаметра барабана и усилий черпания.Рабочий орган погрузочной машшгы, содержащий вал, лопасти и барабан, состоящий из щеКОВИН И цилиндра С радиальными ПрОрСЗЯМИ, отличающийся тем, что, с целью повышения его НЗДСЯСНОСТИ ПУТМ ИСКТПОЧСНИЯ ПОПЗДЗНИЯ МЗТСриала между лопастями и цилиндром, он снабжен ЖССТКО ПрИКрСПЛСННЪ 1 МИ К валу И УСТЗНОВЛСННЫми с возможностью взаимодействия с лопастями КОПИЕЗЗМИ, направляющими ПОД ЛОПЗСТИ, И ПруЯСИНЗМИ, ИМСВШШИИ на концах КОЛЬЦЗ, КОТОрЫС свободно надеты на вал, причем другие концы пружин жестко прикреплены к лопастям, а направляющие расположены на щеках.ИСТОЧНИКИ информации, принятые во внимание при экспертизеВерстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.З.
