Рабочий орган устройства для очистки поверхности эластичных материалов

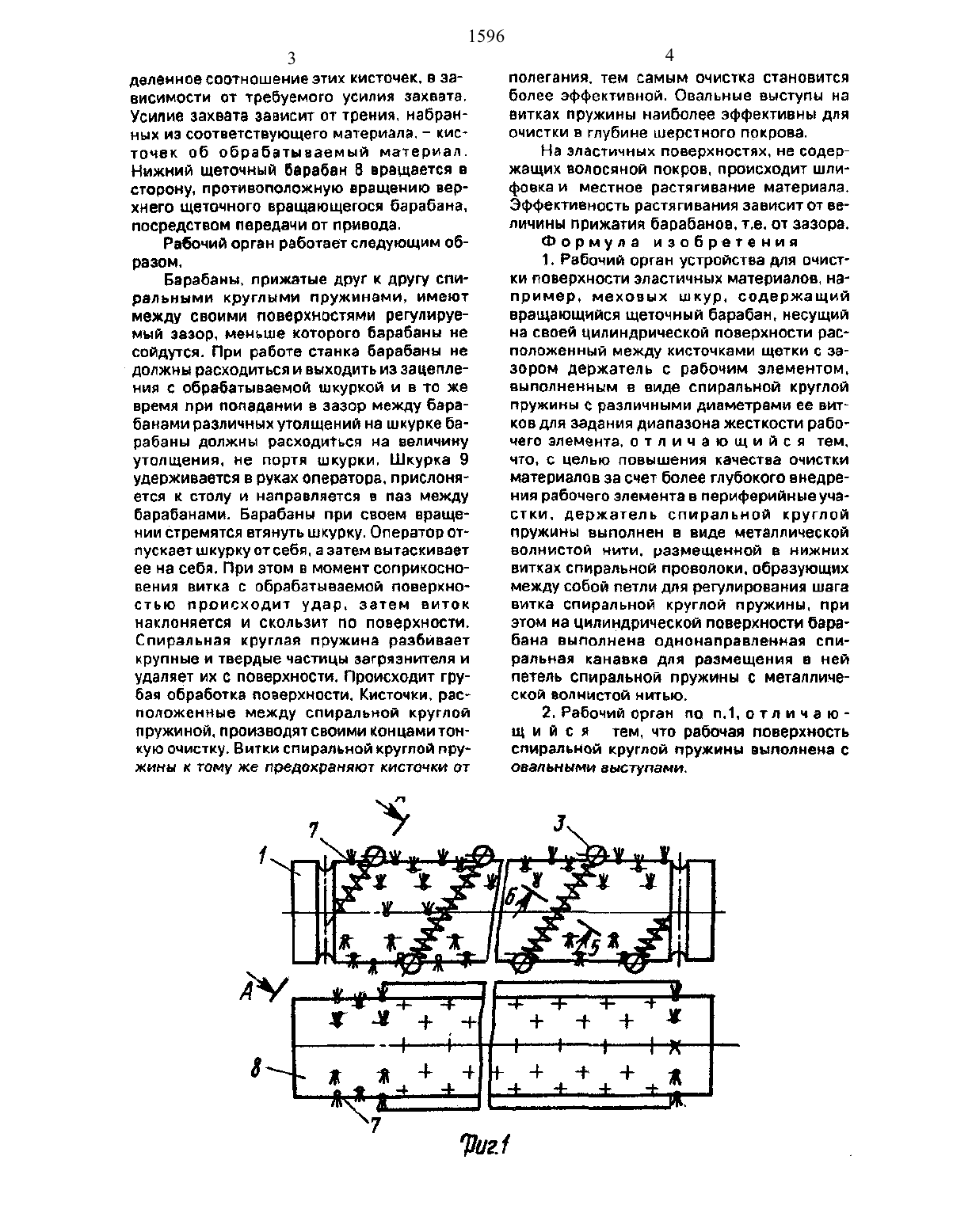

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(56) Рабочий орган станка для чистки поверхности каракулевык шкур СЧС-Э. выпускаемых заводом Актюбинсксельмаш, 1982.54 РАБОЧИЙ ОРГАН УСТРОЙСТВА ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ ЭЛАСТИЧНЬтХ МАТЕРИАЛОВ(57) Изобретение относится к механическим устройствам для обработки шкур и кож. в частности для очистки шерстяного покрова и мездры каракулевых шкурок от соли. коови и прочих загрязнений. и позволяет поин Изобретение относится к механической обработке шкур и кож. частности для очистки шерстяного покрова и мездры каракулевых шкурок.Рабочий орган может быть использован в устройствах для чистки и шлифовки эластичннк поверхностей, а также применяться в устройствах для чистки ковров.Цель изобретения повышение качествв очистки материалов за счет более глубокого внедрения рабочего элемента в периферийные участки.На фиг. 1 представлена принципиальная схема рабочего органа на фиг. 2 барабаны. вид сбоку на фиг. 3 сечение АА на фиг. 1 на фиг. 4 - сечение Б-Б на фиг. 1 на фиг. 5 - овальные выступы на рабочей частисить качество. В рабочем органе. содержащем два вращающихся щеточных барабана. по всей поверхности хотя бы одного барабана спирально навита круглая пружина. закрепленная продетой сквозь ее витки металлической волнистой нитью. Рабочая часть спиральной круглой пружины имеет овальные выступы. а е месте крепления металлической волнистой нитыо сделана петля. служащая для ориентации витков пружины. На цилиндрической поверхности барабана выполнена спиральная канавка. служащая дляустаноаки петпцстальнаяспиральная круглая пружина имеет переменный диаметр витка. определяющий его жесткость. а металлическая волнистая нить. крепящая спиральную круглую пружину. устанавливает шаг витка рабочей пружины. 1 3.п.ф-лы, 6 ил.Верхний щеточный вращающийся барабан 1 имеет спиральную канавку 2. в которой уложена спиральная круглая пружина 3,имеющая в рабочей части овал ьные выступы 4. Спиральная круглая пружина 3 закреплена в спиральной канавке. продетой сквозь ее витки. металлической волнистой нитью 5. в месте крепления. нитью сделана петля б. Металлическая волнистая нить п рижимает и удерживает пружину на цилиндрической поверхности барабана.цилиндрическая поверхность верхнего щеточного вращающегося барабана разделена на зоны. которые заполнены кисточками 7 из конского волоса. щетины или капроновой лески. Каждая зона имеет опре 9691(Н) (э) 21 (61)деленное соотношение этих кисточек. в зависимости от требуемого усилия захвата. Усилие захвата зависит от трения. набранных из соответствующего материала. - кисточек об обрабатываемый материал. Нижний щеточный барабан В вращается в сторону. противоположную вращению верхнего щеточного вращающегося барабана. посредством передачи от привода.Рабочий орган работает следующим образом.Барабаны. прижатые друг к другу спиральными круглыми пружинами, имеют между своими поверхностями регулируемый зазор. меньше которого барабаны не сойдутся. При работа станка барабаны неДОЛЖНЫ РЗСХОДИТЬСЯ И ВЫХОДИТЬ ИЗ 33 цеппе ния с обрабатываемой шкуркой и в то же время при попадании в зазор между барабанами различных утолщении на шкурке барабаны должны расходиться на величину утолщения. не портя шкурки. Шкурка 9 удерживается в руках оператора. прислоняется к столу и направляется в паз между барабанами. Барабаны при своем вращении Стремятся втянуть шкурку. Оператор отпускает шкурку от себя. а затем вытаскивает ее на себя. При атом в момент соприкосновения витка с обрабатываемой поверхностью происходит удар. затем виток наклоняется и скользит по поверхности. Спиральная круглая пружина разбивает крупные и твердые частицы загрязнители и удаляет их с поверхности. Происходит грубая обработка поверхности. Кисточки, расположенные между спиральной круглой пружиной. производят своими концами тонкую очистку. Витки спиральной круглой пружины к тому же предохраняют кисточки отполегания. тем самым очистка становится более эффективной. Овальные выступы на витках пружины наиболее эффективны для очистки в глубине шерстного покрова.На эластичных поверхностях, не содержащих волосяной покров. происходит шлифовка и местное растягивание материала. Эффективность растягивания зависит от величины прижатия барабанов, т.е. от зазора.1. Рабочий орган устройства для очистки поверхности эластичных материалов. например. меховых шкур. содержащий вращающийся щеточный барабан. несущий на своей цилиндрической поверхности расположенный между кисточками щетки с зазором держатель с рабочим элементом. выполненным в виде спиральной круглой пружины с различными диаметрами ее витков для зад-ания диапазона жесткости рабочего элемента, о т л и ч а ю щ и й с я тем,что. с целью повышения качества очистки материалов за счет более глубокого внедрения рабочего элемента в периферийные участки. держатель спиральной круглой пружины выполнен виде металлической волнистой нити. размещенной в нижних витках спиральной проволоки. образующих между собой петли для регулирования шага витка спиральной круглой пружины. при этом на цилиндрической поверхности барабана выполнена Однонаправленная спиральная канавка для размещения а ней петель спиральной пружины с металлической волнистой нитью.2. Рабочий орган по п.1. о тл и ч а по щ и й с я тем. что рабочая поверхностьСПИВЗПЬНОЙ КПУГЛОЙ ПВУЖИНН ЕЫПОЛНВНЗ С ОВЗПЬНЫМИ ВЫСТУПЗМИ.Составитель А.Бражникова Верстка Казпатент, Исполнитель А.Е.Бекенева Ответственный за выпуск Э.З. Фаизова
