Бутылка

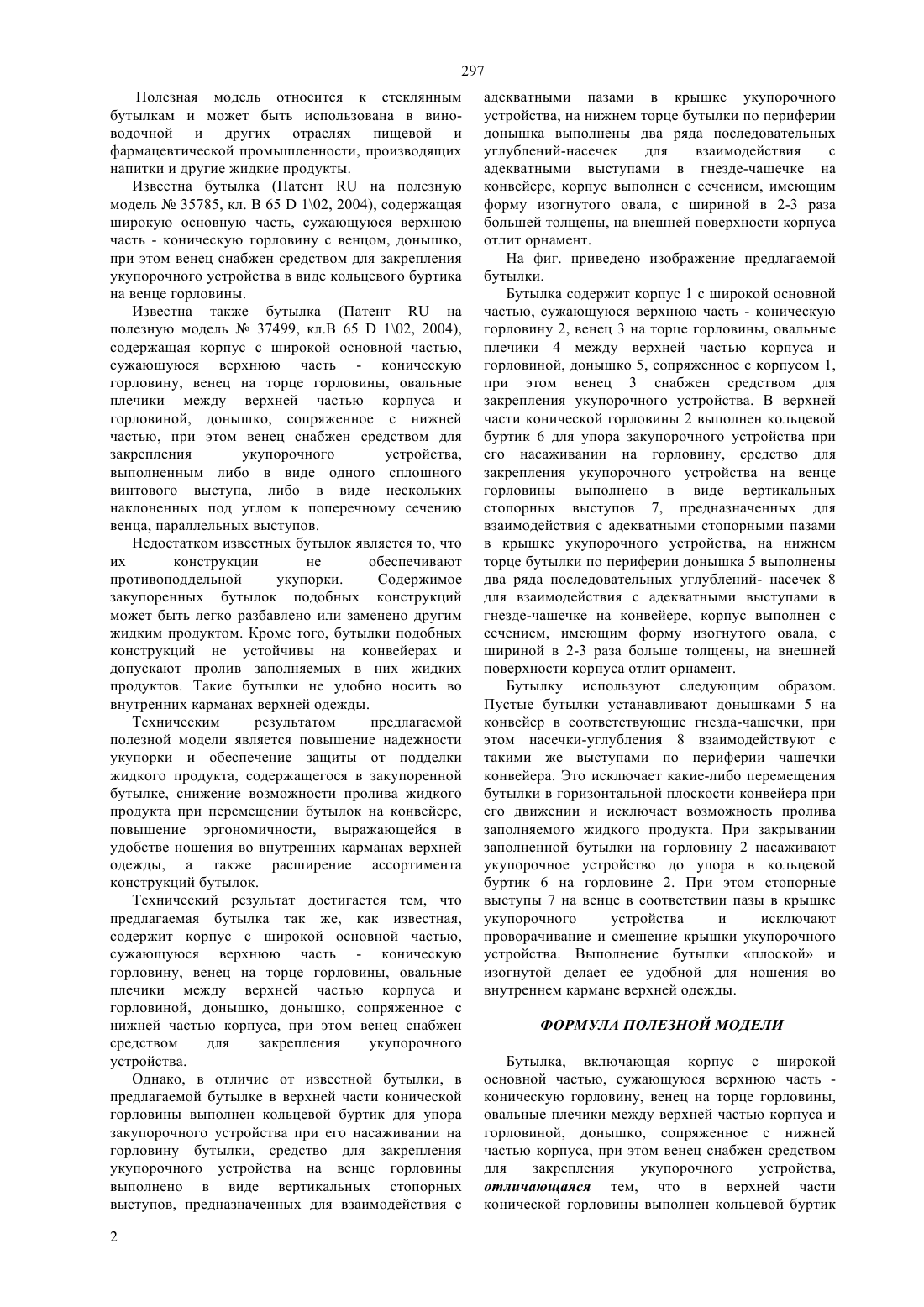

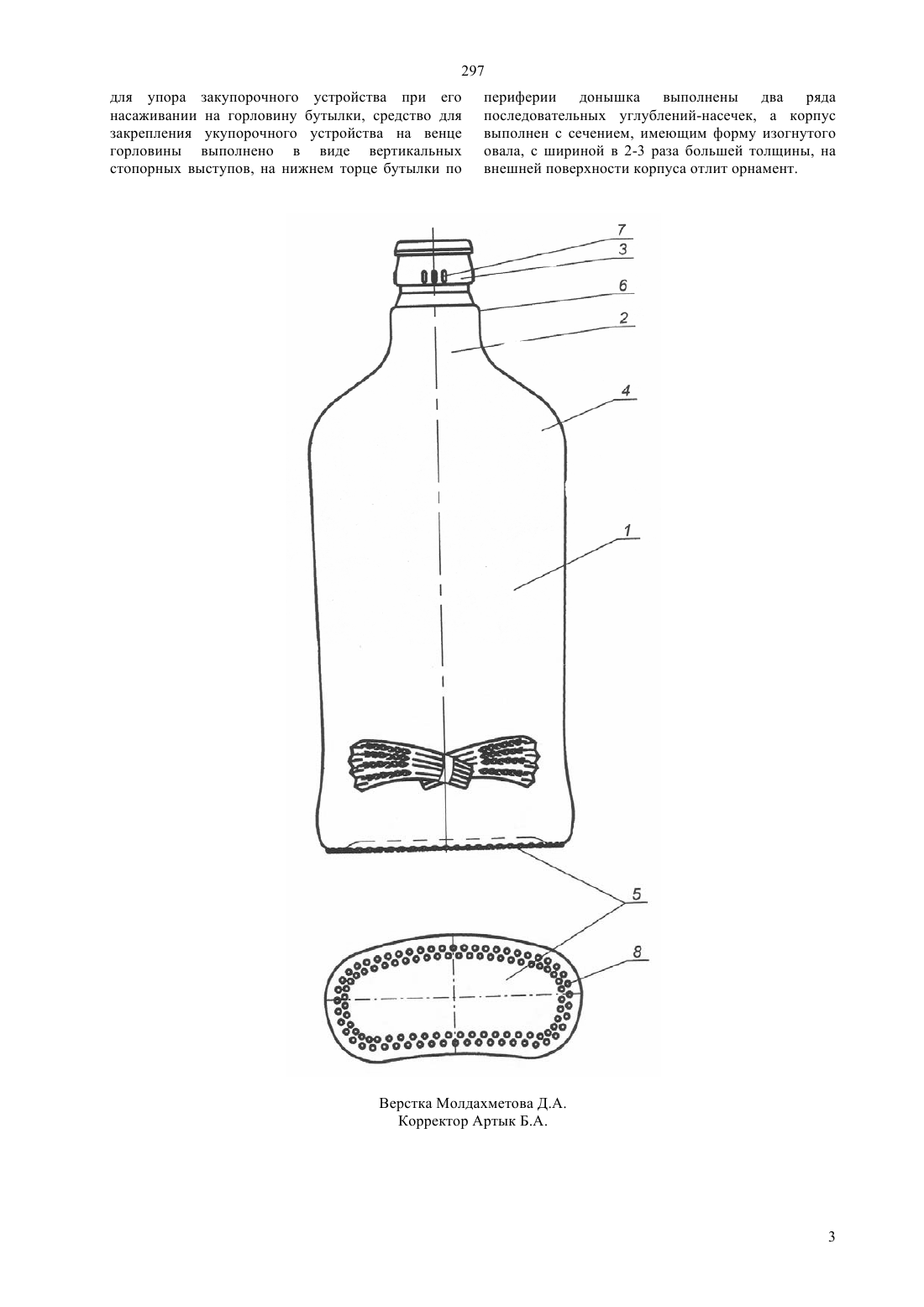

(51)7 65 1/02 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Предложена бутылка, включающая корпус с широкой основной частью, сужающуюся верхнюю часть - коническую горловину, венец на торце горловины, овальные плечики между верхней частью корпуса и горловиной,донышко,сопряженное с нижней частью корпуса, при этом венец снабжен средством для закрепления укупорочного устройства. При этом в верхней части конической горловины выполнен кольцевой буртик для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов, на нижнем торце бутылки по периферии донышка выполнены два ряда последовательных углублений-насечек, а корпус выполнен с сечением, имеющим форму изогнутого овала, с шириной в 2-3 раза большей толщины, на внешней поверхности корпуса отлит орнамент.(56) Патент РФ па полезную модель 37499,Кл. 65 1/02, 2004.(57) Полезная модель относится к стеклянным бутылкам и может быть использована в виноводочной и других отраслях пищевой и фармацевтической промышленности, производящих напитки и другие жидкие продукты. Техническим результатом предлагаемой модели является повышение надежности укупорки и обеспечение защиты от подделки жидкого продукта,содержащегося в закупоренной бутылке, снижение возможности пролива жидкого продукта при перемещении бутылок на конвейере, а так же расширение ассортимента конструкций бутылок. 297 Полезная модель относится к стеклянным бутылкам и может быть использована в виноводочной и других отраслях пищевой и фармацевтической промышленности, производящих напитки и другие жидкие продукты. Известна бутылка (Патентна полезную модель 35785, кл. В 65102, 2004), содержащая широкую основную часть, сужающуюся верхнюю часть - коническую горловину с венцом, донышко,при этом венец снабжен средством для закрепления укупорочного устройства в виде кольцевого буртика на венце горловины. Известна также бутылка (Патентна полезную модель 37499, кл.В 65102, 2004),содержащая корпус с широкой основной частью,сужающуюся верхнюю часть - коническую горловину, венец на торце горловины, овальные плечики между верхней частью корпуса и горловиной, донышко, сопряженное с нижней частью, при этом венец снабжен средством для закрепления укупорочного устройства,выполненным либо в виде одного сплошного винтового выступа, либо в виде нескольких наклоненных под углом к поперечному сечению венца, параллельных выступов. Недостатком известных бутылок является то, что их конструкции не обеспечивают противоподдельной укупорки. Содержимое закупоренных бутылок подобных конструкций может быть легко разбавлено или заменено другим жидким продуктом. Кроме того, бутылки подобных конструкций не устойчивы на конвейерах и допускают пролив заполняемых в них жидких продуктов. Такие бутылки не удобно носить во внутренних карманах верхней одежды. Техническим результатом предлагаемой полезной модели является повышение надежности укупорки и обеспечение защиты от подделки жидкого продукта, содержащегося в закупоренной бутылке, снижение возможности пролива жидкого продукта при перемещении бутылок на конвейере,повышение эргономичности, выражающейся в удобстве ношения во внутренних карманах верхней одежды, а также расширение ассортимента конструкций бутылок. Технический результат достигается тем, что предлагаемая бутылка так же, как известная,содержит корпус с широкой основной частью,сужающуюся верхнюю часть - коническую горловину, венец на торце горловины, овальные плечики между верхней частью корпуса и горловиной, донышко, донышко, сопряженное с нижней частью корпуса, при этом венец снабжен средством для закрепления укупорочного устройства. Однако, в отличие от известной бутылки, в предлагаемой бутылке в верхней части конической горловины выполнен кольцевой буртик для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов, предназначенных для взаимодействия с 2 адекватными пазами в крышке укупорочного устройства, на нижнем торце бутылки по периферии донышка выполнены два ряда последовательных углублений-насечек для взаимодействия с адекватными выступами в гнезде-чашечке на конвейере, корпус выполнен с сечением, имеющим форму изогнутого овала, с шириной в 2-3 раза большей толщены, на внешней поверхности корпуса отлит орнамент. На фиг. приведено изображение предлагаемой бутылки. Бутылка содержит корпус 1 с широкой основной частью, сужающуюся верхнюю часть - коническую горловину 2, венец 3 на торце горловины, овальные плечики 4 между верхней частью корпуса и горловиной, донышко 5, сопряженное с корпусом 1,при этом венец 3 снабжен средством для закрепления укупорочного устройства. В верхней части конической горловины 2 выполнен кольцевой буртик 6 для упора закупорочного устройства при его насаживании на горловину, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов 7, предназначенных для взаимодействия с адекватными стопорными пазами в крышке укупорочного устройства, на нижнем торце бутылки по периферии донышка 5 выполнены два ряда последовательных углублений- насечек 8 для взаимодействия с адекватными выступами в гнезде-чашечке на конвейере, корпус выполнен с сечением, имеющим форму изогнутого овала, с шириной в 2-3 раза больше толщены, на внешней поверхности корпуса отлит орнамент. Бутылку используют следующим образом. Пустые бутылки устанавливают донышками 5 на конвейер в соответствующие гнезда-чашечки, при этом насечки-углубления 8 взаимодействуют с такими же выступами по периферии чашечки конвейера. Это исключает какие-либо перемещения бутылки в горизонтальной плоскости конвейера при его движении и исключает возможность пролива заполняемого жидкого продукта. При закрывании заполненной бутылки на горловину 2 насаживают укупорочное устройство до упора в кольцевой буртик 6 на горловине 2. При этом стопорные выступы 7 на венце в соответствии пазы в крышке укупорочного устройства и исключают проворачивание и смешение крышки укупорочного устройства. Выполнение бутылки плоской и изогнутой делает ее удобной для ношения во внутреннем кармане верхней одежды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Бутылка, включающая корпус с широкой основной частью, сужающуюся верхнюю часть коническую горловину, венец на торце горловины,овальные плечики между верхней частью корпуса и горловиной, донышко, сопряженное с нижней частью корпуса, при этом венец снабжен средством для закрепления укупорочного устройства,отличающаяся тем, что в верхней части конической горловины выполнен кольцевой буртик 297 для упора закупорочного устройства при его насаживании на горловину бутылки, средство для закрепления укупорочного устройства на венце горловины выполнено в виде вертикальных стопорных выступов, на нижнем торце бутылки по периферии донышка выполнены два ряда последовательных углублений-насечек, а корпус выполнен с сечением, имеющим форму изогнутого овала, с шириной в 2-3 раза большей толщины, на внешней поверхности корпуса отлит орнамент.
