Панельная конструкция

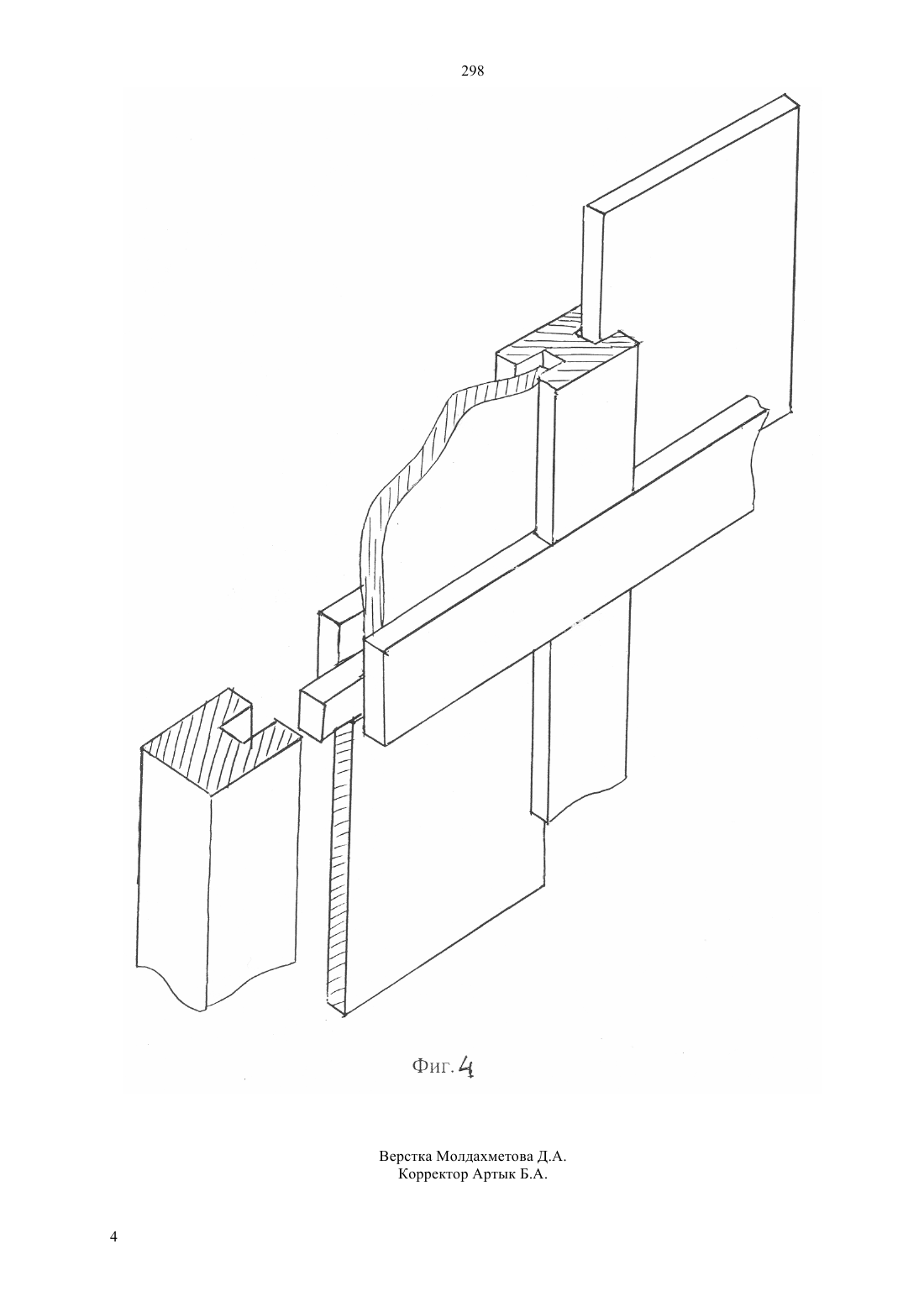

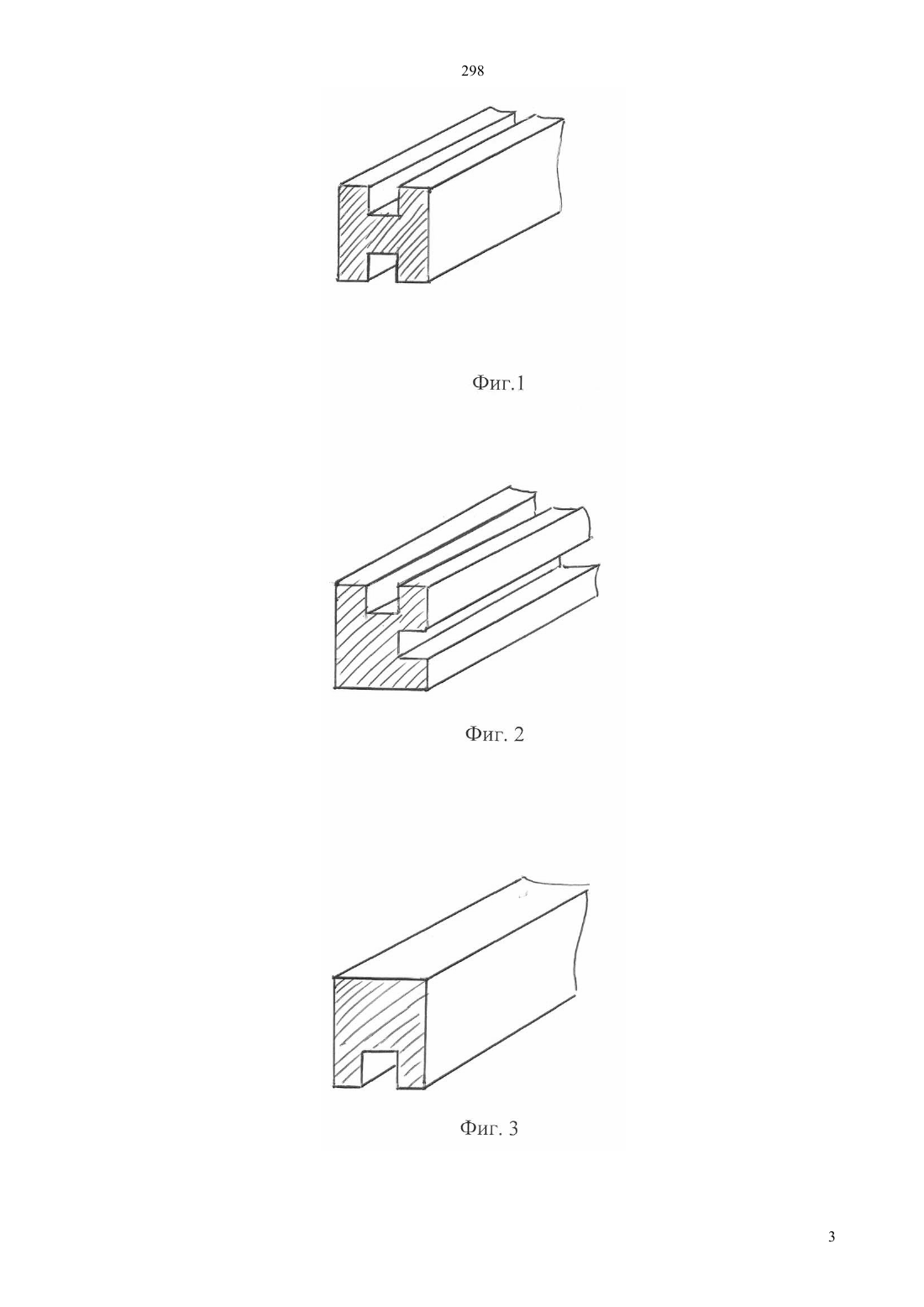

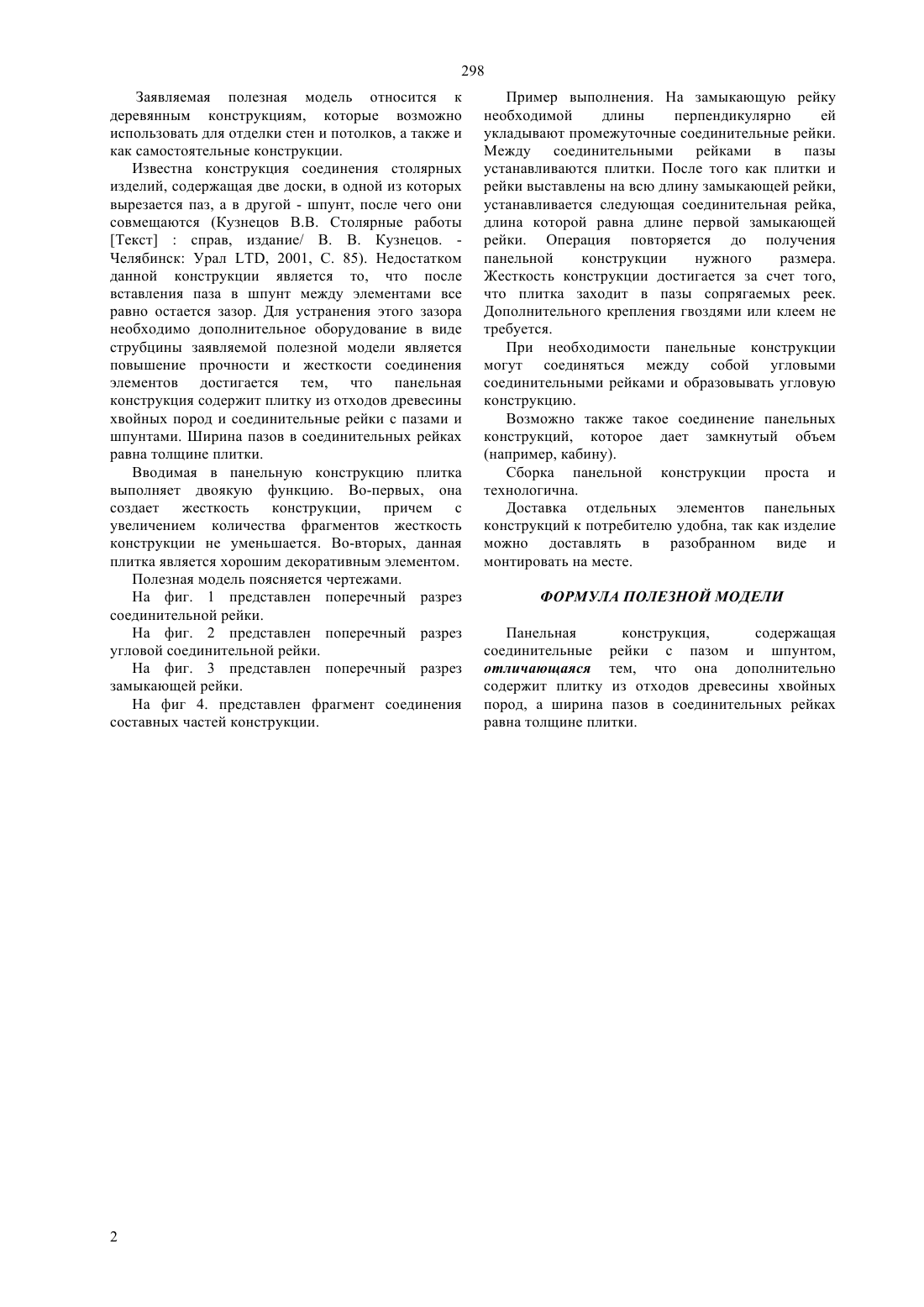

(51)7 04 13/10, 27 3/08 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Поставленная цель достигается тем, что панельная конструкция содержит плитку из отходов хвойных пород и соединительные рейки с пазами и шпунтами. Ширина пазов в соединительных рейках равна толщине плитки. Сборка панельной конструкции проста и технологична. Доставка отдельных элементов панельных конструкций к потребителю удобна, так как изделие можно доставлять в разобранном виде и монтировать на месте в виде углового соединения или в виде кабины.(57) Заявляемая полезная модель относится к деревянным конструкциям, которые возможно использовать для отделки стен и потолков, а также и как самостоятельные конструкции. Целью заявляемой полезной модели является повышение прочности и жесткости соединения элементов. 298 Заявляемая полезная модель относится к деревянным конструкциям, которые возможно использовать для отделки стен и потолков, а также и как самостоятельные конструкции. Известна конструкция соединения столярных изделий, содержащая две доски, в одной из которых вырезается паз, а в другой - шпунт, после чего они совмещаются (Кузнецов В.В. Столярные работы Текстсправ, издание/ В. В. Кузнецов. Челябинск Урал , 2001, С. 85). Недостатком данной конструкции является то, что после вставления паза в шпунт между элементами все равно остается зазор. Для устранения этого зазора необходимо дополнительное оборудование в виде струбцины заявляемой полезной модели является повышение прочности и жесткости соединения элементов достигается тем, что панельная конструкция содержит плитку из отходов древесины хвойных пород и соединительные рейки с пазами и шпунтами. Ширина пазов в соединительных рейках равна толщине плитки. Вводимая в панельную конструкцию плитка выполняет двоякую функцию. Во-первых, она создает жесткость конструкции, причем с увеличением количества фрагментов жесткость конструкции не уменьшается. Во-вторых, данная плитка является хорошим декоративным элементом. Полезная модель поясняется чертежами. На фиг. 1 представлен поперечный разрез соединительной рейки. На фиг. 2 представлен поперечный разрез угловой соединительной рейки. На фиг. 3 представлен поперечный разрез замыкающей рейки. На фиг 4. представлен фрагмент соединения составных частей конструкции. Пример выполнения. На замыкающую рейку необходимой длины перпендикулярно ей укладывают промежуточные соединительные рейки. Между соединительными рейками в пазы устанавливаются плитки. После того как плитки и рейки выставлены на всю длину замыкающей рейки,устанавливается следующая соединительная рейка,длина которой равна длине первой замыкающей рейки. Операция повторяется до получения панельной конструкции нужного размера. Жесткость конструкции достигается за счет того,что плитка заходит в пазы сопрягаемых реек. Дополнительного крепления гвоздями или клеем не требуется. При необходимости панельные конструкции могут соединяться между собой угловыми соединительными рейками и образовывать угловую конструкцию. Возможно также такое соединение панельных конструкций, которое дает замкнутый объем(например, кабину). Сборка панельной конструкции проста и технологична. Доставка отдельных элементов панельных конструкций к потребителю удобна, так как изделие можно доставлять в разобранном виде и монтировать на месте. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Панельная конструкция,содержащая соединительные рейки с пазом и шпунтом,отличающаяся тем, что она дополнительно содержит плитку из отходов древесины хвойных пород, а ширина пазов в соединительных рейках равна толщине плитки.
