Устройство для цифрового фотографирования в микроскопии

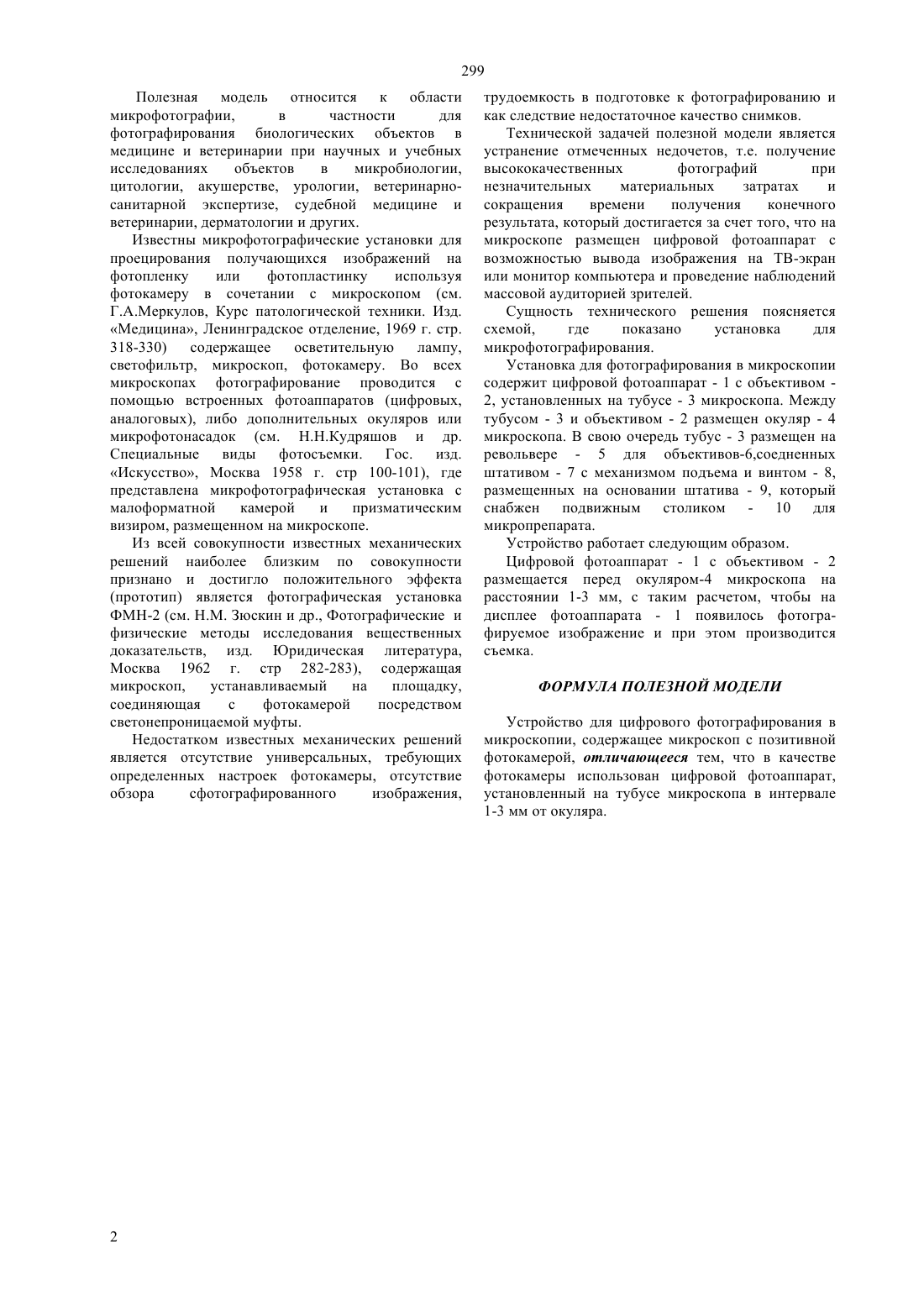

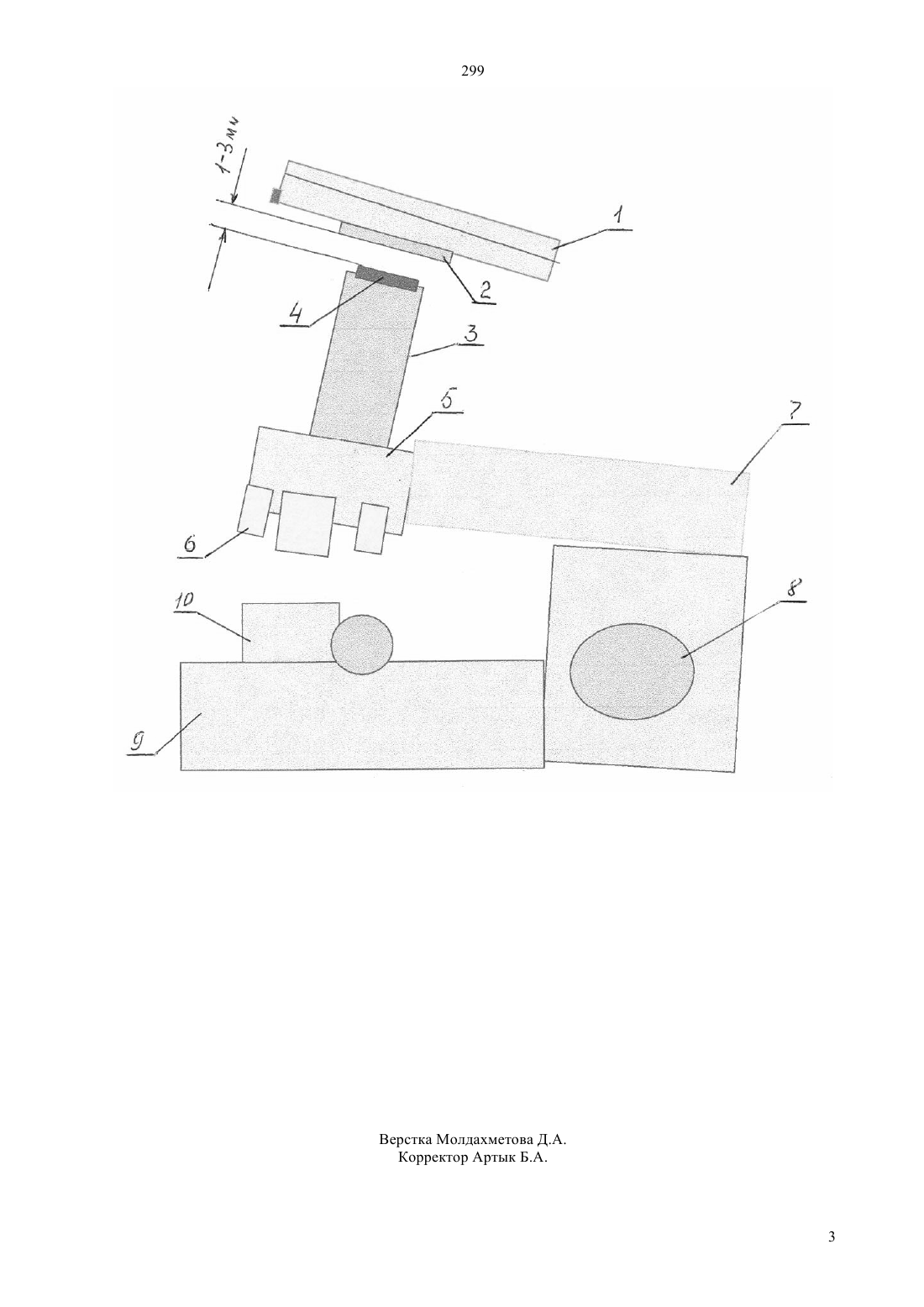

(51)7 02 21/36, 03 17/48, 03 19/02 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ фотографирования биологических объектов в медицине и ветеринарии при научных и учебных исследованиях объектов в микробиологии,цитологии, акушерстве, урологии, ветеринарносанитарной экспертизе, судебной медицине и ветеринарии, дерматологии и других. Технической задачей полезной модели является получение высококачественных фотографий, которое достигается за счет того, что в качестве фотокамеры используется цифровой фотоаппарат 1 устанавливаемый на тубусе 3 микроскопа в интервале 1-3 мм от окуляра 4 Подобное выполнение полезной модели позволяет при незначительных материальных затратах и сокращении времени получить конечный результат получение высококачественных фотографий и проецирование изображения на ТВэкран или монитор компьютера.(72) Балджи Юрий Александрович Майканов Балгабай Садепович Сыздыков Куаныш Ныгманович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский государственный агротехнический университет имени С. Сейфуллина Министерства сельского хозяйства Республики Казахстан(56) Зюскин Н.М. и др. Фотографические и физические методы исследования вещественных доказательств. М., Юридическая литература, 1962,с. 282-283.(54) УСТРОЙСТВО ДЛЯ ЦИФРОВОГО ФОТОГРАФИРОВАНИЯ В МИКРОСКОПИИ(57) Полезная модель относится к области микрофотографии,в частности для 299 Полезная модель относится к области микрофотографии,в частности для фотографирования биологических объектов в медицине и ветеринарии при научных и учебных исследованиях объектов в микробиологии,цитологии, акушерстве, урологии, ветеринарносанитарной экспертизе, судебной медицине и ветеринарии, дерматологии и других. Известны микрофотографические установки для проецирования получающихся изображений на фотопленку или фотопластинку используя фотокамеру в сочетании с микроскопом (см. Г.А.Меркулов, Курс патологической техники. Изд. Медицина, Ленинградское отделение, 1969 г. стр. 318-330) содержащее осветительную лампу,светофильтр, микроскоп, фотокамеру. Во всех микроскопах фотографирование проводится с помощью встроенных фотоаппаратов (цифровых,аналоговых), либо дополнительных окуляров или микрофотонасадок (см. Н.Н.Кудряшов и др. Специальные виды фотосъемки. Гос. изд. Искусство, Москва 1958 г. стр 100-101), где представлена микрофотографическая установка с малоформатной камерой и призматическим визиром, размещенном на микроскопе. Из всей совокупности известных механических решений наиболее близким по совокупности признано и достигло положительного эффекта(прототип) является фотографическая установка ФМН-2 (см. Н.М. Зюскин и др., Фотографические и физические методы исследования вещественных доказательств, изд. Юридическая литература,Москва 1962 г. стр 282-283), содержащая микроскоп,устанавливаемый на площадку,соединяющая с фотокамерой посредством светонепроницаемой муфты. Недостатком известных механических решений является отсутствие универсальных, требующих определенных настроек фотокамеры, отсутствие обзора сфотографированного изображения, 2 трудоемкость в подготовке к фотографированию и как следствие недостаточное качество снимков. Технической задачей полезной модели является устранение отмеченных недочетов, т.е. получение высококачественных фотографий при незначительных материальных затратах и сокращения времени получения конечного результата, который достигается за счет того, что на микроскопе размещен цифровой фотоаппарат с возможностью вывода изображения на ТВ-экран или монитор компьютера и проведение наблюдений массовой аудиторией зрителей. Сущность технического решения поясняется схемой,где показано установка для микрофотографирования. Установка для фотографирования в микроскопии содержит цифровой фотоаппарат - 1 с объективом 2, установленных на тубусе - 3 микроскопа. Между тубусом - 3 и объективом - 2 размещен окуляр - 4 микроскопа. В свою очередь тубус - 3 размещен на револьвере - 5 для объективов-6,соедненных штативом - 7 с механизмом подъема и винтом - 8,размещенных на основании штатива - 9, который снабжен подвижным столиком - 10 для микропрепарата. Устройство работает следующим образом. Цифровой фотоаппарат - 1 с объективом - 2 размещается перед окуляром-4 микроскопа на расстоянии 1-3 мм, с таким расчетом, чтобы на дисплее фотоаппарата - 1 появилось фотографируемое изображение и при этом производится съемка. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для цифрового фотографирования в микроскопии, содержащее микроскоп с позитивной фотокамерой, отличающееся тем, что в качестве фотокамеры использован цифровой фотоаппарат,установленный на тубусе микроскопа в интервале 1-3 мм от окуляра.
