Номер полезной модели: 493

Опубликовано: 15.07.2009

Автор: Елохов Константин Дмитриевич

Скачать PDF файл.

Формула / Реферат

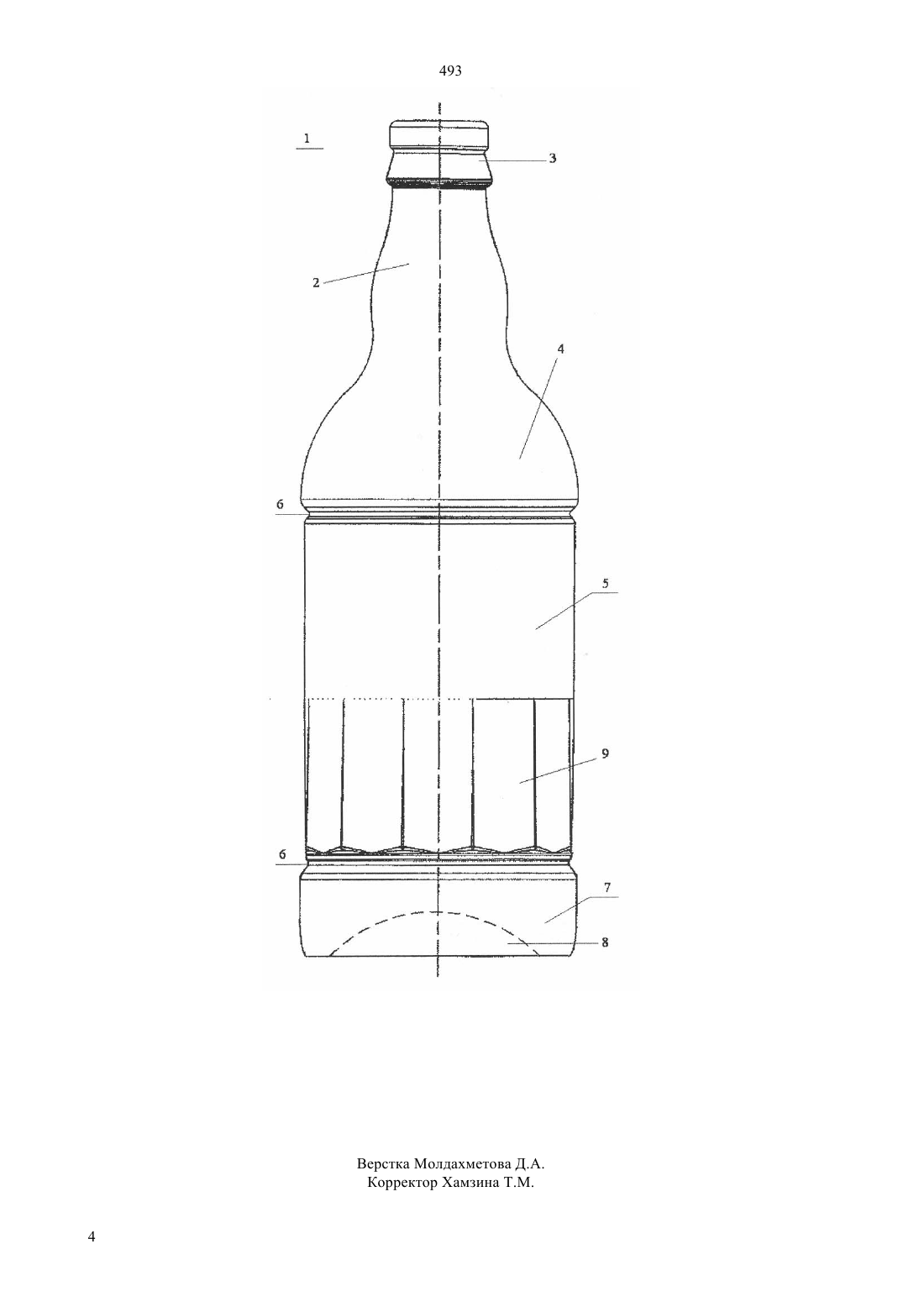

Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам. Предложенная бутылка содержит горловину с венчиком, закругленные плечики, цилиндрический корпус. Горловина снабжена выпуклым участком, места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. У верхней и нижней частей корпуса выполнены закругленные выемки, которыми корпус сопряжен соответственно с плечиками и донной частью, имеющей поперечный диаметр, больший диаметра корпуса, и вогнутое радиусное углубление, расположенное на дне бутылки. При этом закругленные выемки имеют одинаковый внутренний радиус, также как и боковые части выемок, переходящие в донную часть и плечики. В нижней части корпуса выполнены рельефные продольные поверхности, образующие многогранник. Отношение радиуса закругления плечиков к радиусу места перехода горловины в плечики составляет 2:1, высота бутылки составляет порядка 224 мм, а ее максимальный диаметр порядка 73 мм. Приведенные параметры, характеризующие особенности строения бутылки обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства, оптимизируют для хранения и транспортировки жидкостей объемом 500 мл.

Текст

Смотреть все

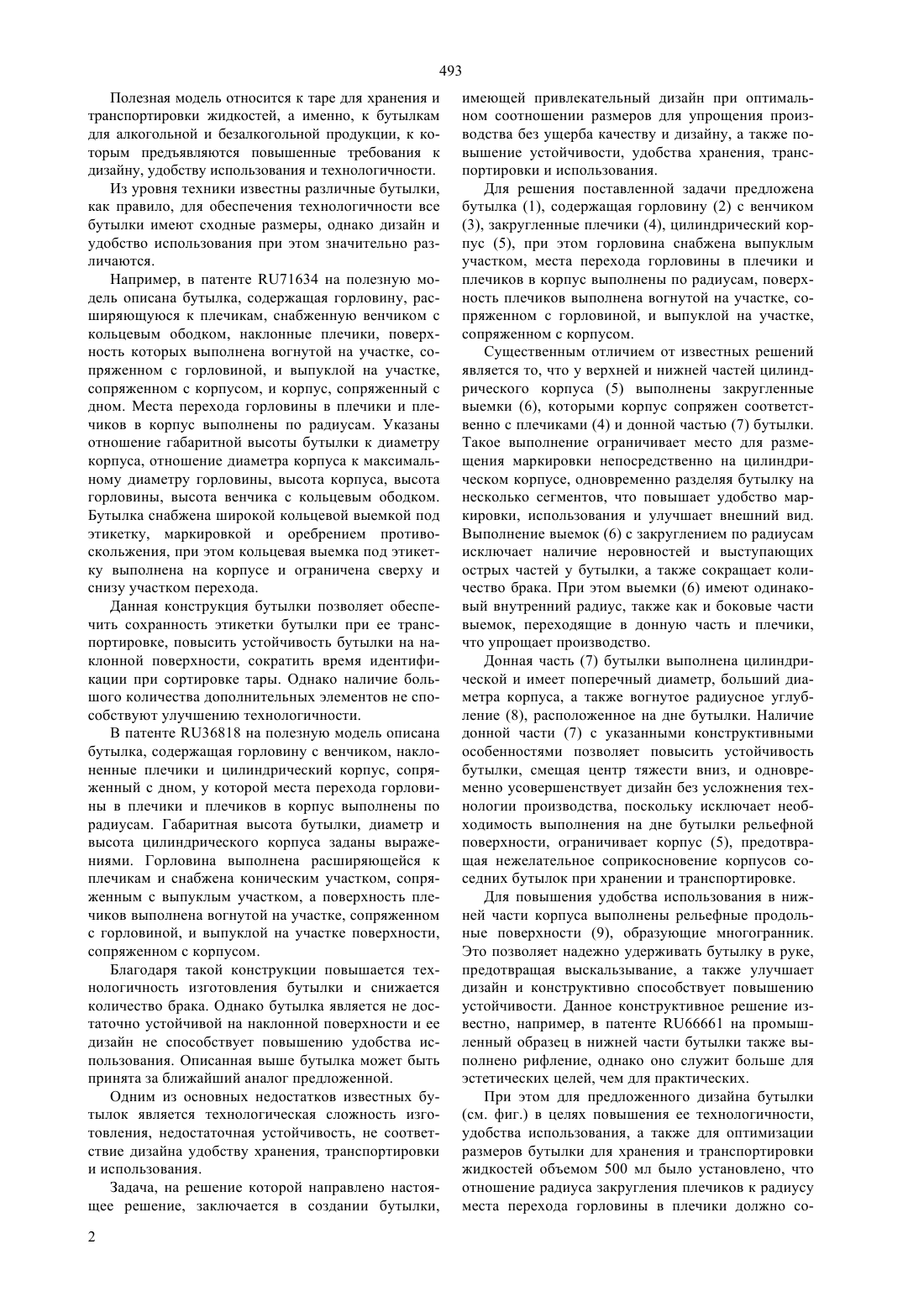

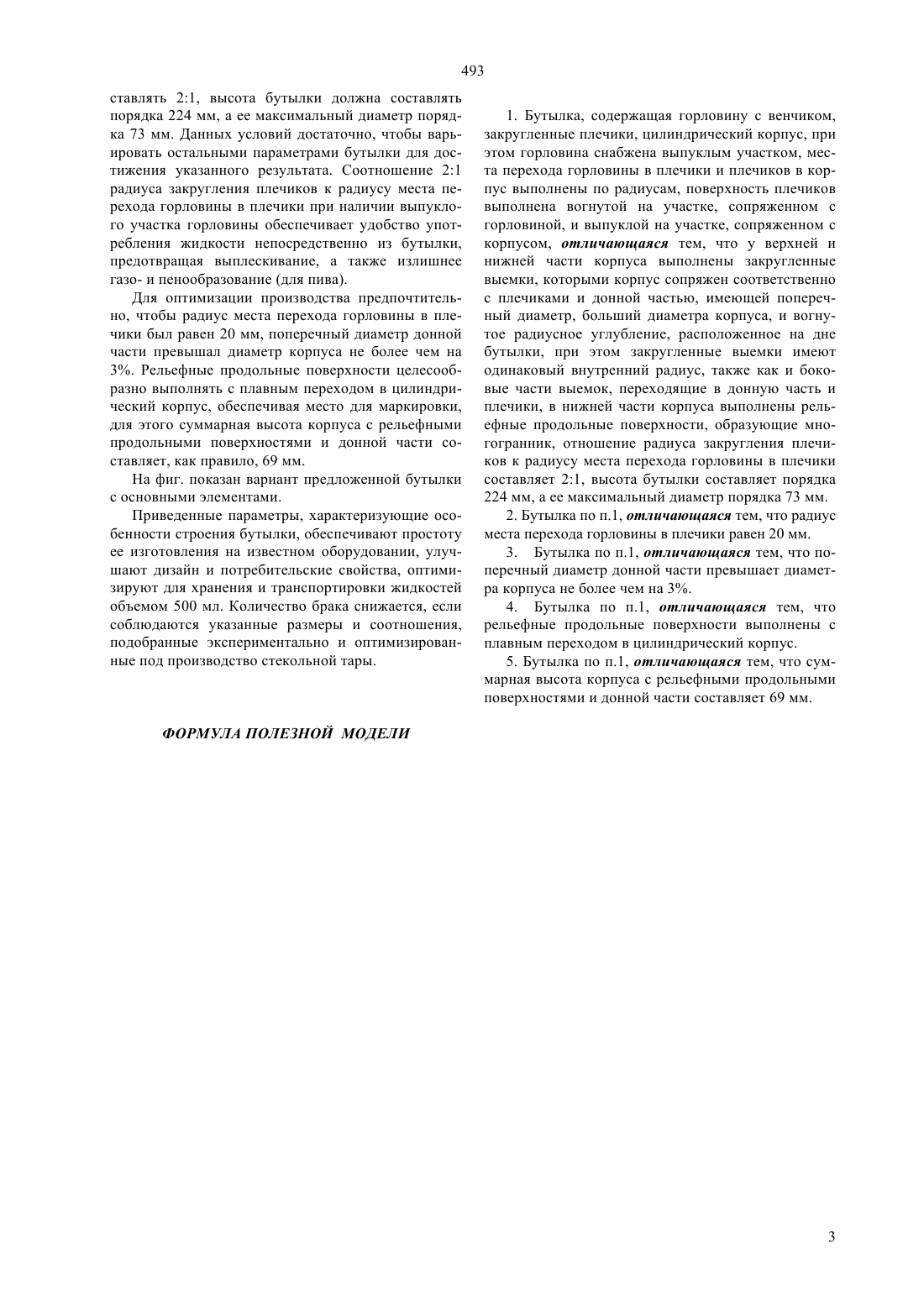

(51) 65 1/02 (2006.01) 65 1/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ с плечиками и донной частью, имеющей поперечный диаметр, больший диаметра корпуса, и вогнутое радиусное углубление, расположенное на дне бутылки. При этом закругленные выемки имеют одинаковый внутренний радиус, также как и боковые части выемок, переходящие в донную часть и плечики. В нижней части корпуса выполнены рельефные продольные поверхности, образующие многогранник. Отношение радиуса закругления плечиков к радиусу места перехода горловины в плечики составляет 21, высота бутылки составляет порядка 224 мм, а ее максимальный диаметр порядка 73 мм. Приведенные параметры, характеризующие особенности строения бутылки обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства, оптимизируют для хранения и транспортировки жидкостей объемом 500 мл.(73) Общество с ограниченной ответственностью САБМиллер РУС(57) Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам. Предложенная бутылка содержит горловину с венчиком, закругленные плечики, цилиндрический корпус. Горловина снабжена выпуклым участком, места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. У верхней и нижней частей корпуса выполнены закругленные выемки, которыми корпус сопряжен соответственно 493 Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам для алкогольной и безалкогольной продукции, к которым предъявляются повышенные требования к дизайну, удобству использования и технологичности. Из уровня техники известны различные бутылки,как правило, для обеспечения технологичности все бутылки имеют сходные размеры, однако дизайн и удобство использования при этом значительно различаются. Например, в патенте 71634 на полезную модель описана бутылка, содержащая горловину, расширяющуюся к плечикам, снабженную венчиком с кольцевым ободком, наклонные плечики, поверхность которых выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке,сопряженном с корпусом, и корпус, сопряженный с дном. Места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. Указаны отношение габаритной высоты бутылки к диаметру корпуса, отношение диаметра корпуса к максимальному диаметру горловины, высота корпуса, высота горловины, высота венчика с кольцевым ободком. Бутылка снабжена широкой кольцевой выемкой под этикетку, маркировкой и оребрением противоскольжения, при этом кольцевая выемка под этикетку выполнена на корпусе и ограничена сверху и снизу участком перехода. Данная конструкция бутылки позволяет обеспечить сохранность этикетки бутылки при ее транспортировке, повысить устойчивость бутылки на наклонной поверхности, сократить время идентификации при сортировке тары. Однако наличие большого количества дополнительных элементов не способствуют улучшению технологичности. В патенте 36818 на полезную модель описана бутылка, содержащая горловину с венчиком, наклоненные плечики и цилиндрический корпус, сопряженный с дном, у которой места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. Габаритная высота бутылки, диаметр и высота цилиндрического корпуса заданы выражениями. Горловина выполнена расширяющейся к плечикам и снабжена коническим участком, сопряженным с выпуклым участком, а поверхность плечиков выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке поверхности,сопряженном с корпусом. Благодаря такой конструкции повышается технологичность изготовления бутылки и снижается количество брака. Однако бутылка является не достаточно устойчивой на наклонной поверхности и ее дизайн не способствует повышению удобства использования. Описанная выше бутылка может быть принята за ближайший аналог предложенной. Одним из основных недостатков известных бутылок является технологическая сложность изготовления, недостаточная устойчивость, не соответствие дизайна удобству хранения, транспортировки и использования. Задача, на решение которой направлено настоящее решение, заключается в создании бутылки,2 имеющей привлекательный дизайн при оптимальном соотношении размеров для упрощения производства без ущерба качеству и дизайну, а также повышение устойчивости, удобства хранения, транспортировки и использования. Для решения поставленной задачи предложена бутылка (1), содержащая горловину (2) с венчиком(3), закругленные плечики (4), цилиндрический корпус (5), при этом горловина снабжена выпуклым участком, места перехода горловины в плечики и плечиков в корпус выполнены по радиусам, поверхность плечиков выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке,сопряженном с корпусом. Существенным отличием от известных решений является то, что у верхней и нижней частей цилиндрического корпуса (5) выполнены закругленные выемки (6), которыми корпус сопряжен соответственно с плечиками (4) и донной частью (7) бутылки. Такое выполнение ограничивает место для размещения маркировки непосредственно на цилиндрическом корпусе, одновременно разделяя бутылку на несколько сегментов, что повышает удобство маркировки, использования и улучшает внешний вид. Выполнение выемок (6) с закруглением по радиусам исключает наличие неровностей и выступающих острых частей у бутылки, а также сокращает количество брака. При этом выемки (6) имеют одинаковый внутренний радиус, также как и боковые части выемок, переходящие в донную часть и плечики,что упрощает производство. Донная часть (7) бутылки выполнена цилиндрической и имеет поперечный диаметр, больший диаметра корпуса, а также вогнутое радиусное углубление (8), расположенное на дне бутылки. Наличие донной части (7) с указанными конструктивными особенностями позволяет повысить устойчивость бутылки, смещая центр тяжести вниз, и одновременно усовершенствует дизайн без усложнения технологии производства, поскольку исключает необходимость выполнения на дне бутылки рельефной поверхности, ограничивает корпус (5), предотвращая нежелательное соприкосновение корпусов соседних бутылок при хранении и транспортировке. Для повышения удобства использования в нижней части корпуса выполнены рельефные продольные поверхности (9), образующие многогранник. Это позволяет надежно удерживать бутылку в руке,предотвращая выскальзывание, а также улучшает дизайн и конструктивно способствует повышению устойчивости. Данное конструктивное решение известно, например, в патенте 66661 на промышленный образец в нижней части бутылки также выполнено рифление, однако оно служит больше для эстетических целей, чем для практических. При этом для предложенного дизайна бутылки(см. фиг.) в целях повышения ее технологичности,удобства использования, а также для оптимизации размеров бутылки для хранения и транспортировки жидкостей объемом 500 мл было установлено, что отношение радиуса закругления плечиков к радиусу места перехода горловины в плечики должно со 493 ставлять 21, высота бутылки должна составлять порядка 224 мм, а ее максимальный диаметр порядка 73 мм. Данных условий достаточно, чтобы варьировать остальными параметрами бутылки для достижения указанного результата. Соотношение 21 радиуса закругления плечиков к радиусу места перехода горловины в плечики при наличии выпуклого участка горловины обеспечивает удобство употребления жидкости непосредственно из бутылки,предотвращая выплескивание, а также излишнее газо- и пенообразование (для пива). Для оптимизации производства предпочтительно, чтобы радиус места перехода горловины в плечики был равен 20 мм, поперечный диаметр донной части превышал диаметр корпуса не более чем на 3. Рельефные продольные поверхности целесообразно выполнять с плавным переходом в цилиндрический корпус, обеспечивая место для маркировки,для этого суммарная высота корпуса с рельефными продольными поверхностями и донной части составляет, как правило, 69 мм. На фиг. показан вариант предложенной бутылки с основными элементами. Приведенные параметры, характеризующие особенности строения бутылки, обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства, оптимизируют для хранения и транспортировки жидкостей объемом 500 мл. Количество брака снижается, если соблюдаются указанные размеры и соотношения,подобранные экспериментально и оптимизированные под производство стекольной тары. 1. Бутылка, содержащая горловину с венчиком,закругленные плечики, цилиндрический корпус, при этом горловина снабжена выпуклым участком, места перехода горловины в плечики и плечиков в корпус выполнены по радиусам, поверхность плечиков выполнена вогнутой на участке, сопряженном с горловиной, и выпуклой на участке, сопряженном с корпусом, отличающаяся тем, что у верхней и нижней части корпуса выполнены закругленные выемки, которыми корпус сопряжен соответственно с плечиками и донной частью, имеющей поперечный диаметр, больший диаметра корпуса, и вогнутое радиусное углубление, расположенное на дне бутылки, при этом закругленные выемки имеют одинаковый внутренний радиус, также как и боковые части выемок, переходящие в донную часть и плечики, в нижней части корпуса выполнены рельефные продольные поверхности, образующие многогранник, отношение радиуса закругления плечиков к радиусу места перехода горловины в плечики составляет 21, высота бутылки составляет порядка 224 мм, а ее максимальный диаметр порядка 73 мм. 2. Бутылка по п.1, отличающаяся тем, что радиус места перехода горловины в плечики равен 20 мм. 3. Бутылка по п.1, отличающаяся тем, что поперечный диаметр донной части превышает диаметра корпуса не более чем на 3. 4. Бутылка по п.1, отличающаяся тем, что рельефные продольные поверхности выполнены с плавным переходом в цилиндрический корпус. 5. Бутылка по п.1, отличающаяся тем, что суммарная высота корпуса с рельефными продольными поверхностями и донной части составляет 69 мм.

МПК / Метки

МПК: B65D 1/14, B65D 1/02

Метки: бутылка
