Бутылка

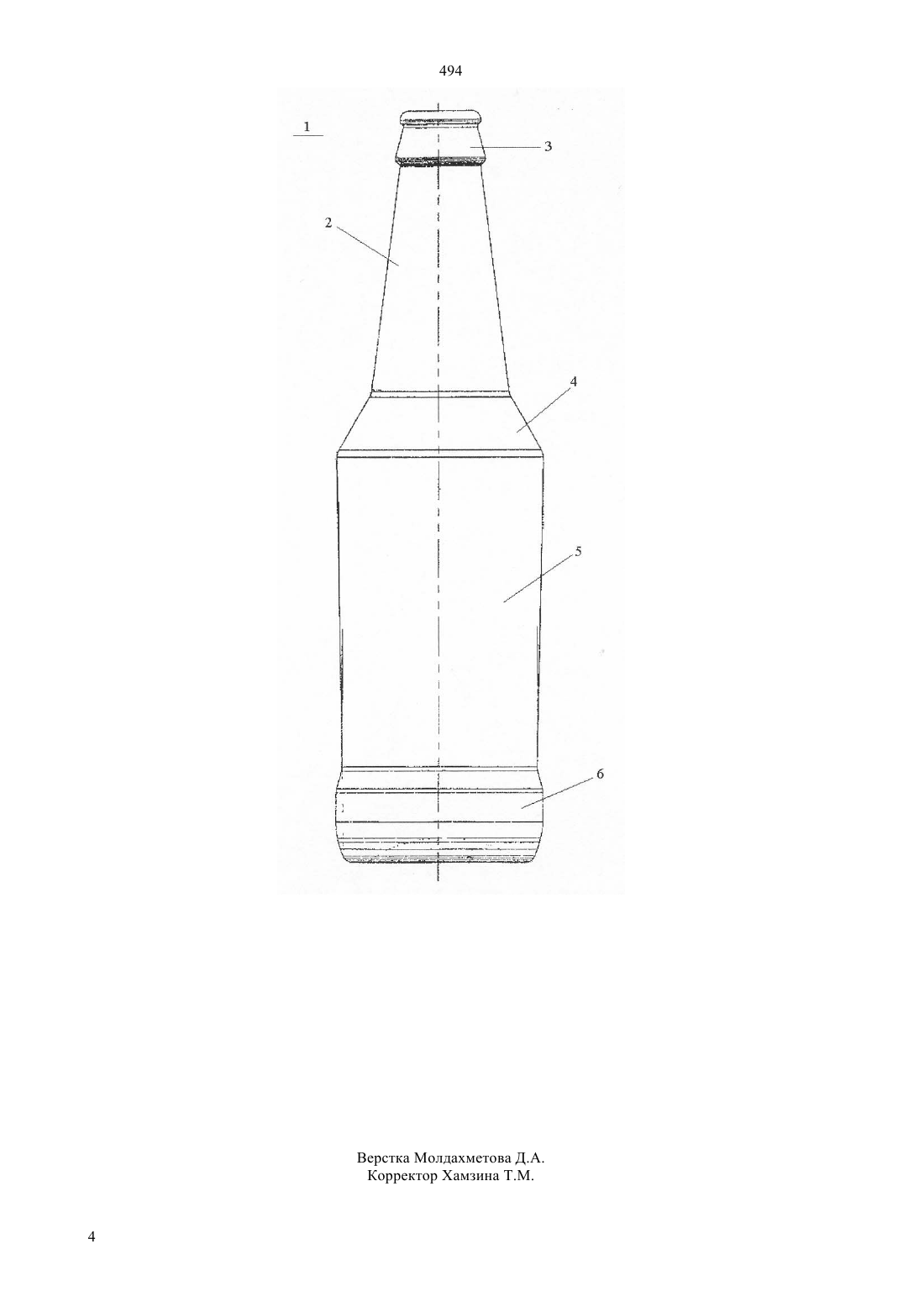

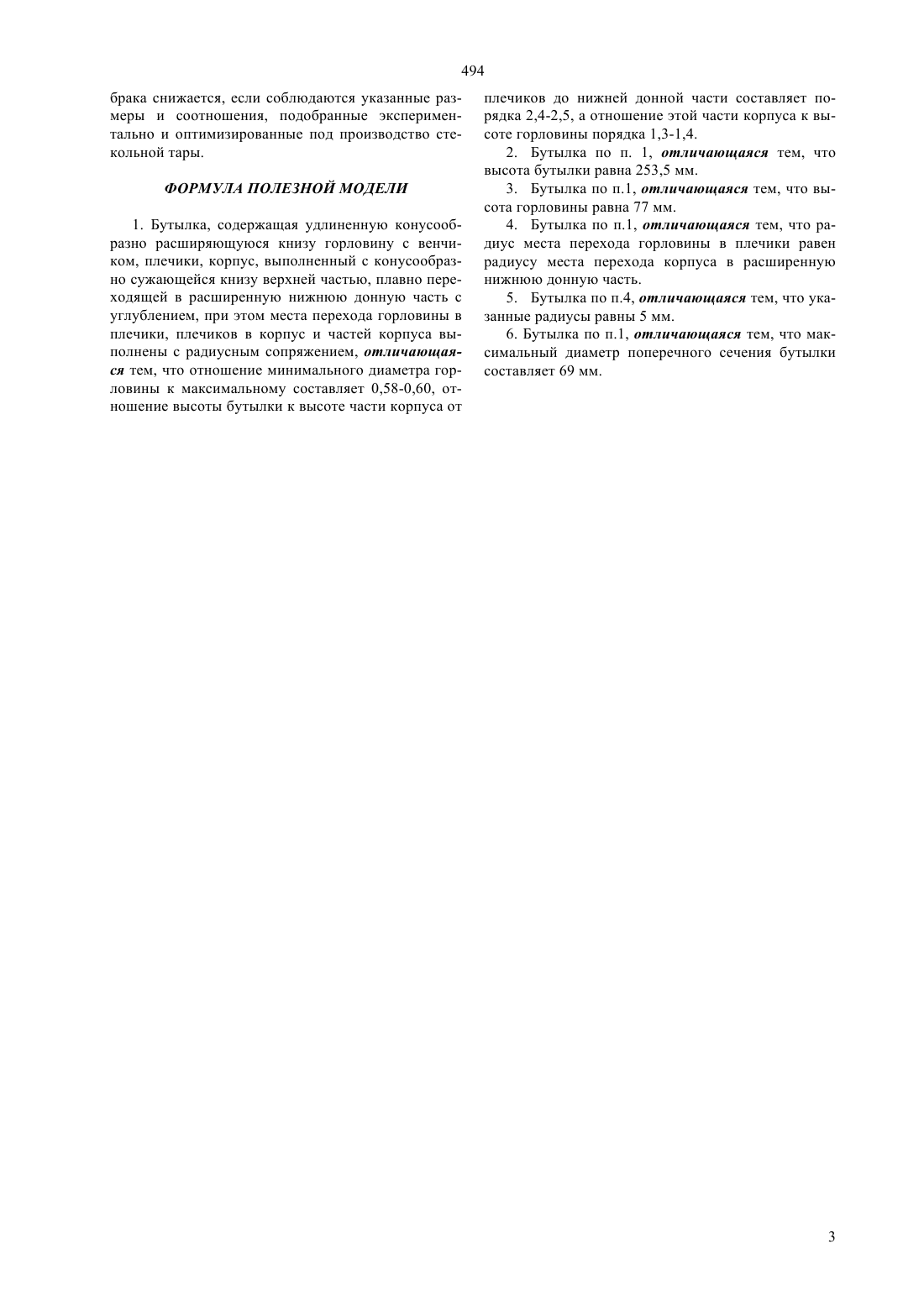

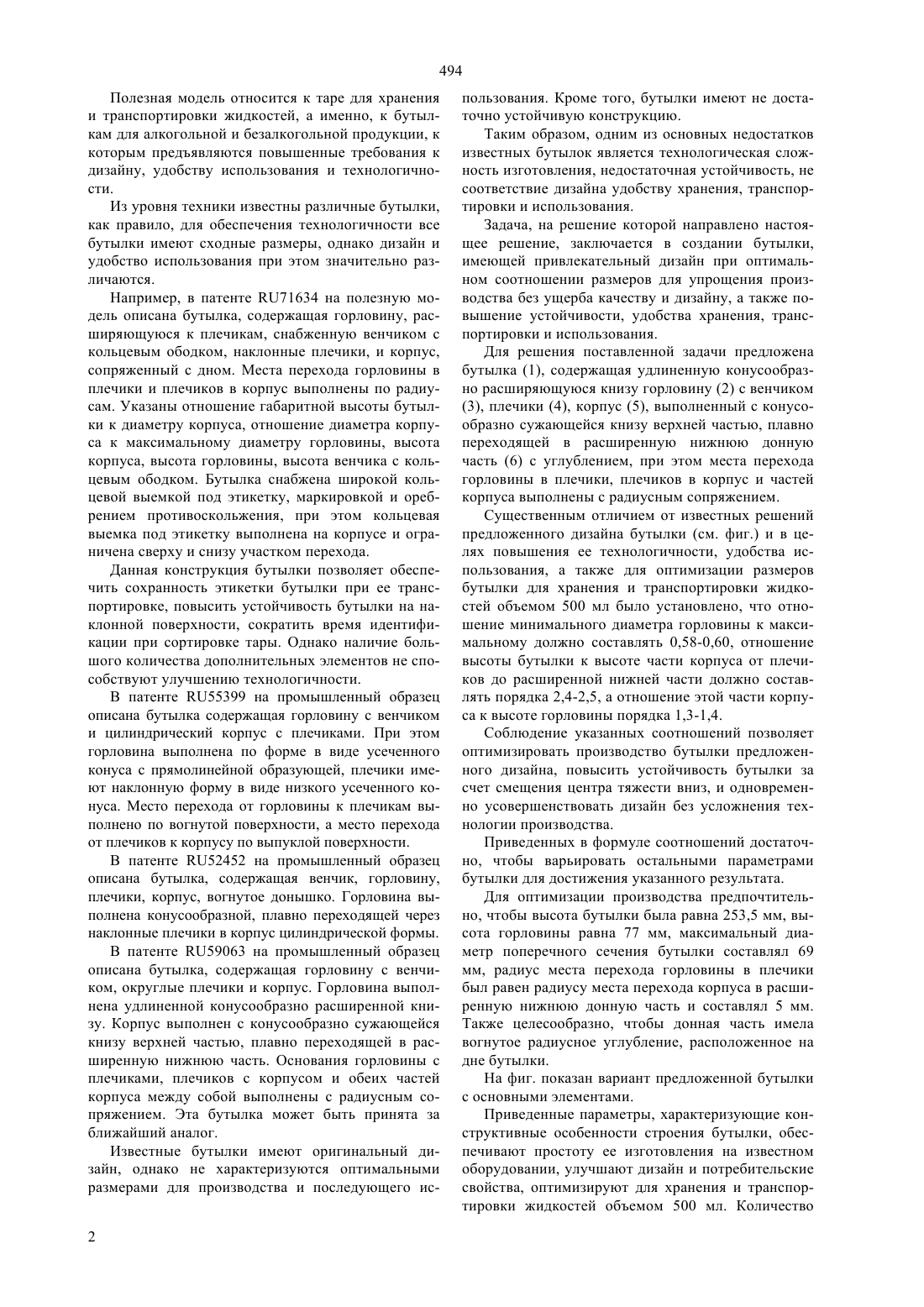

(51) 65 1/02 (2006.01) 65 1/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ плавно переходящей в расширенную нижнюю донную часть. Места перехода горловины в плечики,плечиков в корпус и частей корпуса выполнены с радиусным сопряжением. Отношение минимального диаметра горловины к максимальному составляет 0,58-0,60, отношение высоты бутылки к высоте части корпуса от плечиков до расширенной нижней части составляет порядка 2,4-2,5, а отношение этой части корпуса к высоте горловины порядка 1,3-1,4. Приведенные параметры, характеризующие особенности строения бутылки, обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства, оптимизируют для хранения и транспортировки жидкостей объемом 500 мл.(73) Общество с ограниченной ответственностью САБМиллер РУС(57) Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам. Предложенная бутылка содержит удлиненную конусообразно расширяющуюся книзу горловину с венчиком, плечики, корпус, выполненный с конусообразно сужающейся книзу верхней частью, 494 Полезная модель относится к таре для хранения и транспортировки жидкостей, а именно, к бутылкам для алкогольной и безалкогольной продукции, к которым предъявляются повышенные требования к дизайну, удобству использования и технологичности. Из уровня техники известны различные бутылки,как правило, для обеспечения технологичности все бутылки имеют сходные размеры, однако дизайн и удобство использования при этом значительно различаются. Например, в патенте 71634 на полезную модель описана бутылка, содержащая горловину, расширяющуюся к плечикам, снабженную венчиком с кольцевым ободком, наклонные плечики, и корпус,сопряженный с дном. Места перехода горловины в плечики и плечиков в корпус выполнены по радиусам. Указаны отношение габаритной высоты бутылки к диаметру корпуса, отношение диаметра корпуса к максимальному диаметру горловины, высота корпуса, высота горловины, высота венчика с кольцевым ободком. Бутылка снабжена широкой кольцевой выемкой под этикетку, маркировкой и оребрением противоскольжения, при этом кольцевая выемка под этикетку выполнена на корпусе и ограничена сверху и снизу участком перехода. Данная конструкция бутылки позволяет обеспечить сохранность этикетки бутылки при ее транспортировке, повысить устойчивость бутылки на наклонной поверхности, сократить время идентификации при сортировке тары. Однако наличие большого количества дополнительных элементов не способствуют улучшению технологичности. В патенте 55399 на промышленный образец описана бутылка содержащая горловину с венчиком и цилиндрический корпус с плечиками. При этом горловина выполнена по форме в виде усеченного конуса с прямолинейной образующей, плечики имеют наклонную форму в виде низкого усеченного конуса. Место перехода от горловины к плечикам выполнено по вогнутой поверхности, а место перехода от плечиков к корпусу по выпуклой поверхности. В патенте 52452 на промышленный образец описана бутылка, содержащая венчик, горловину,плечики, корпус, вогнутое донышко. Горловина выполнена конусообразной, плавно переходящей через наклонные плечики в корпус цилиндрической формы. В патенте 59063 на промышленный образец описана бутылка, содержащая горловину с венчиком, округлые плечики и корпус. Горловина выполнена удлиненной конусообразно расширенной книзу. Корпус выполнен с конусообразно сужающейся книзу верхней частью, плавно переходящей в расширенную нижнюю часть. Основания горловины с плечиками, плечиков с корпусом и обеих частей корпуса между собой выполнены с радиусным сопряжением. Эта бутылка может быть принята за ближайший аналог. Известные бутылки имеют оригинальный дизайн, однако не характеризуются оптимальными размерами для производства и последующего ис 2 пользования. Кроме того, бутылки имеют не достаточно устойчивую конструкцию. Таким образом, одним из основных недостатков известных бутылок является технологическая сложность изготовления, недостаточная устойчивость, не соответствие дизайна удобству хранения, транспортировки и использования. Задача, на решение которой направлено настоящее решение, заключается в создании бутылки,имеющей привлекательный дизайн при оптимальном соотношении размеров для упрощения производства без ущерба качеству и дизайну, а также повышение устойчивости, удобства хранения, транспортировки и использования. Для решения поставленной задачи предложена бутылка (1), содержащая удлиненную конусообразно расширяющуюся книзу горловину (2) с венчиком(3), плечики (4), корпус (5), выполненный с конусообразно сужающейся книзу верхней частью, плавно переходящей в расширенную нижнюю донную часть (6) с углублением, при этом места перехода горловины в плечики, плечиков в корпус и частей корпуса выполнены с радиусным сопряжением. Существенным отличием от известных решений предложенного дизайна бутылки (см. фиг.) и в целях повышения ее технологичности, удобства использования, а также для оптимизации размеров бутылки для хранения и транспортировки жидкостей объемом 500 мл было установлено, что отношение минимального диаметра горловины к максимальному должно составлять 0,58-0,60, отношение высоты бутылки к высоте части корпуса от плечиков до расширенной нижней части должно составлять порядка 2,4-2,5, а отношение этой части корпуса к высоте горловины порядка 1,3-1,4. Соблюдение указанных соотношений позволяет оптимизировать производство бутылки предложенного дизайна, повысить устойчивость бутылки за счет смещения центра тяжести вниз, и одновременно усовершенствовать дизайн без усложнения технологии производства. Приведенных в формуле соотношений достаточно, чтобы варьировать остальными параметрами бутылки для достижения указанного результата. Для оптимизации производства предпочтительно, чтобы высота бутылки была равна 253,5 мм, высота горловины равна 77 мм, максимальный диаметр поперечного сечения бутылки составлял 69 мм, радиус места перехода горловины в плечики был равен радиусу места перехода корпуса в расширенную нижнюю донную часть и составлял 5 мм. Также целесообразно, чтобы донная часть имела вогнутое радиусное углубление, расположенное на дне бутылки. На фиг. показан вариант предложенной бутылки с основными элементами. Приведенные параметры, характеризующие конструктивные особенности строения бутылки, обеспечивают простоту ее изготовления на известном оборудовании, улучшают дизайн и потребительские свойства, оптимизируют для хранения и транспортировки жидкостей объемом 500 мл. Количество 494 брака снижается, если соблюдаются указанные размеры и соотношения, подобранные экспериментально и оптимизированные под производство стекольной тары. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Бутылка, содержащая удлиненную конусообразно расширяющуюся книзу горловину с венчиком, плечики, корпус, выполненный с конусообразно сужающейся книзу верхней частью, плавно переходящей в расширенную нижнюю донную часть с углублением, при этом места перехода горловины в плечики, плечиков в корпус и частей корпуса выполнены с радиусным сопряжением, отличающаяся тем, что отношение минимального диаметра горловины к максимальному составляет 0,58-0,60, отношение высоты бутылки к высоте части корпуса от плечиков до нижней донной части составляет порядка 2,4-2,5, а отношение этой части корпуса к высоте горловины порядка 1,3-1,4. 2. Бутылка по п. 1, отличающаяся тем, что высота бутылки равна 253,5 мм. 3. Бутылка по п.1, отличающаяся тем, что высота горловины равна 77 мм. 4. Бутылка по п.1, отличающаяся тем, что радиус места перехода горловины в плечики равен радиусу места перехода корпуса в расширенную нижнюю донную часть. 5. Бутылка по п.4, отличающаяся тем, что указанные радиусы равны 5 мм. 6. Бутылка по п.1, отличающаяся тем, что максимальный диаметр поперечного сечения бутылки составляет 69 мм.
