Трансформаторная подстанция

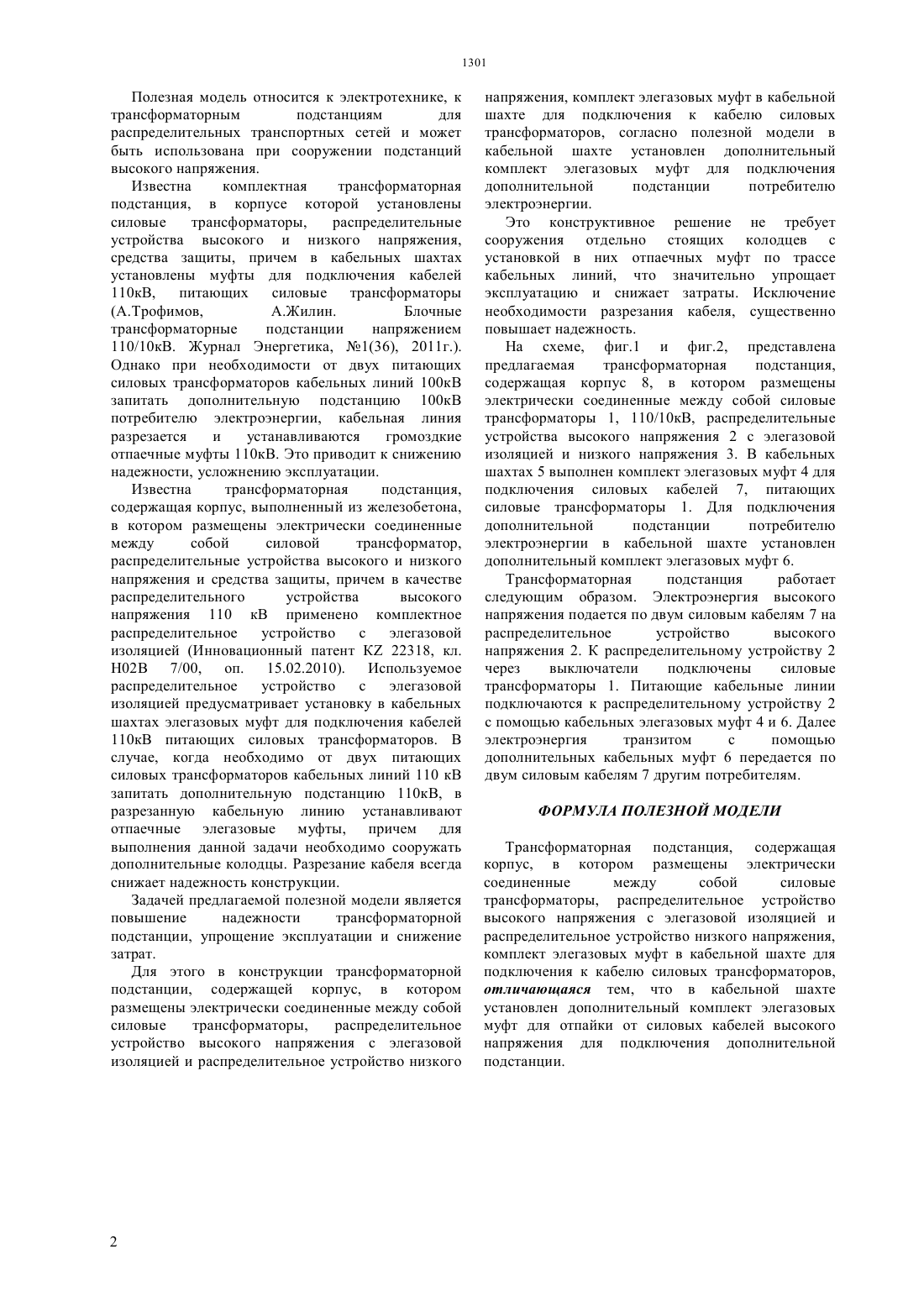

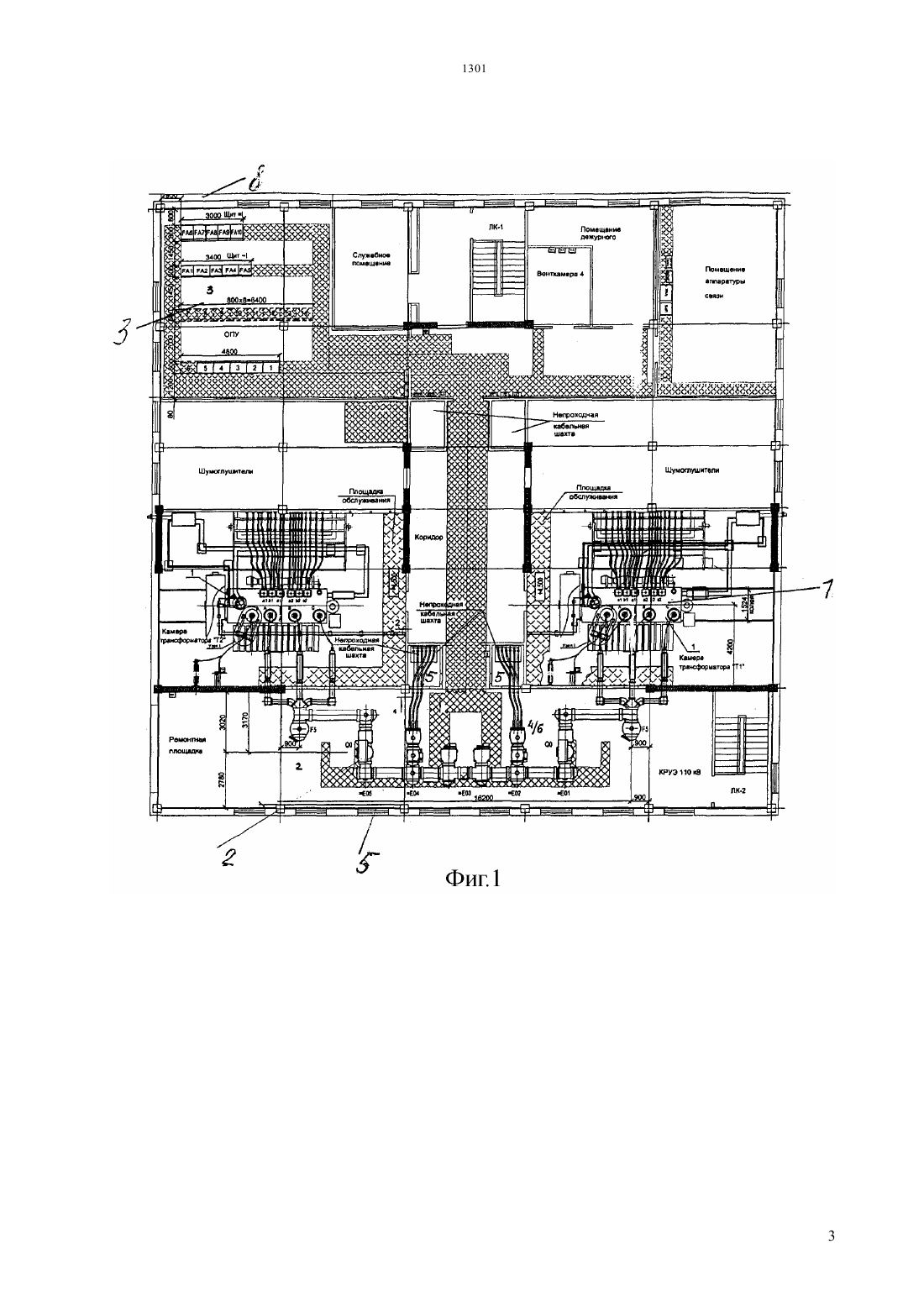

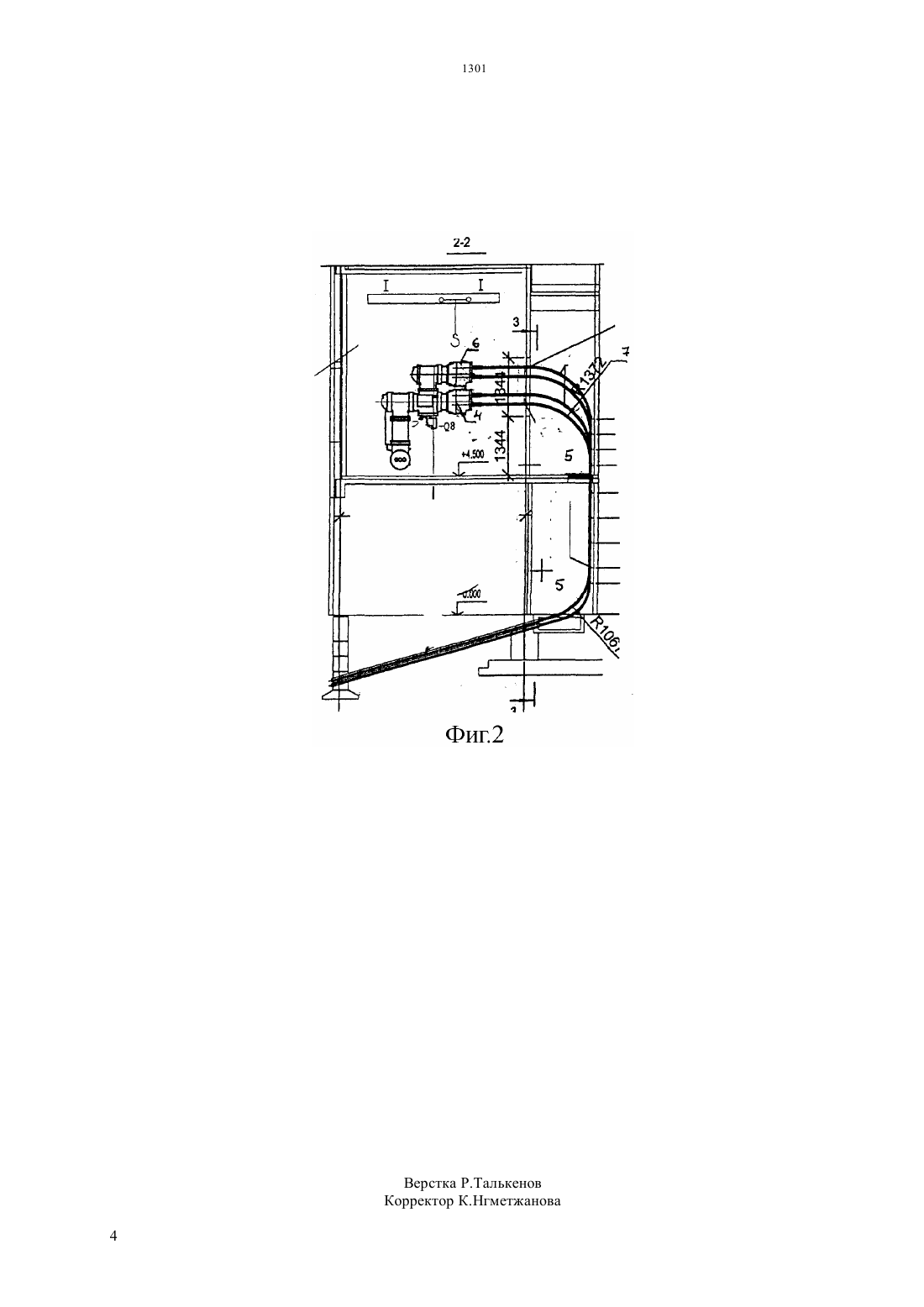

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ трансформаторы, распределительное устройство высокого напряжения с элегазовой изоляцией и распределительное устройство низкого напряжения,комплект элегазовых муфт в кабельной шахте для подключения к кабелю силовых трансформаторов,согласно полезной модели в кабельной шахте установлен дополнительный комплект элегазовых муфт для подключения дополнительной подстанции. Технический результат конструкции повышение надежности трансформаторной подстанции, упрощение эксплуатации и снижение затрат при подключении дополнительных потребителей.(76) Трофимов Александр Степанович Певзнер Лев Залманович(57) Полезная модель относится к электротехнике, к трансформаторным подстанциям для распределительных транспортных сетей и может быть использована при сооружении подстанций высокого напряжения. В конструкции трансформаторной подстанции,содержащей корпус, в котором размещены электрически соединенные между собой силовые Полезная модель относится к электротехнике, к трансформаторным подстанциям для распределительных транспортных сетей и может быть использована при сооружении подстанций высокого напряжения. Известна комплектная трансформаторная подстанция, в корпусе которой установлены силовые трансформаторы,распределительные устройства высокого и низкого напряжения,средства защиты, причем в кабельных шахтах установлены муфты для подключения кабелей 110 кВ, питающих силовые трансформаторы(А.Трофимов,А.Жилин. Блочные трансформаторные подстанции напряжением 110/10 кВ. Журнал Энергетика, 1(36), 2011 г.). Однако при необходимости от двух питающих силовых трансформаторов кабельных линий 100 кВ запитать дополнительную подстанцию 100 кВ потребителю электроэнергии, кабельная линия разрезается и устанавливаются громоздкие отпаечные муфты 110 кВ. Это приводит к снижению надежности, усложнению эксплуатации. Известна трансформаторная подстанция,содержащая корпус, выполненный из железобетона,в котором размещены электрически соединенные между собой силовой трансформатор,распределительные устройства высокого и низкого напряжения и средства защиты, причем в качестве распределительного устройства высокого напряжения 110 кВ применено комплектное распределительное устройство с элегазовой изоляцией (Инновационный патент К 22318, кл. Н 02 В 7/00, оп. 15.02.2010). Используемое распределительное устройство с элегазовой изоляцией предусматривает установку в кабельных шахтах элегазовых муфт для подключения кабелей 110 кВ питающих силовых трансформаторов. В случае, когда необходимо от двух питающих силовых трансформаторов кабельных линий 110 кВ запитать дополнительную подстанцию 110 кВ, в разрезанную кабельную линию устанавливают отпаечные элегазовые муфты, причем для выполнения данной задачи необходимо сооружать дополнительные колодцы. Разрезание кабеля всегда снижает надежность конструкции. Задачей предлагаемой полезной модели является повышение надежности трансформаторной подстанции, упрощение эксплуатации и снижение затрат. Для этого в конструкции трансформаторной подстанции, содержащей корпус, в котором размещены электрически соединенные между собой силовые трансформаторы,распределительное устройство высокого напряжения с элегазовой изоляцией и распределительное устройство низкого напряжения, комплект элегазовых муфт в кабельной шахте для подключения к кабелю силовых трансформаторов, согласно полезной модели в кабельной шахте установлен дополнительный комплект элегазовых муфт для подключения дополнительной подстанции потребителю электроэнергии. Это конструктивное решение не требует сооружения отдельно стоящих колодцев с установкой в них отпаечных муфт по трассе кабельных линий, что значительно упрощает эксплуатацию и снижает затраты. Исключение необходимости разрезания кабеля, существенно повышает надежность. На схеме, фиг.1 и фиг.2, представлена предлагаемая трансформаторная подстанция,содержащая корпус 8, в котором размещены электрически соединенные между собой силовые трансформаторы 1, 110/10 кВ, распределительные устройства высокого напряжения 2 с элегазовой изоляцией и низкого напряжения 3. В кабельных шахтах 5 выполнен комплект элегазовых муфт 4 для подключения силовых кабелей 7, питающих силовые трансформаторы 1. Для подключения дополнительной подстанции потребителю электроэнергии в кабельной шахте установлен дополнительный комплект элегазовых муфт 6. Трансформаторная подстанция работает следующим образом. Электроэнергия высокого напряжения подается по двум силовым кабелям 7 на распределительное устройство высокого напряжения 2. К распределительному устройству 2 через выключатели подключены силовые трансформаторы 1. Питающие кабельные линии подключаются к распределительному устройству 2 с помощью кабельных элегазовых муфт 4 и 6. Далее электроэнергия транзитом с помощью дополнительных кабельных муфт 6 передается по двум силовым кабелям 7 другим потребителям. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Трансформаторная подстанция, содержащая корпус, в котором размещены электрически соединенные между собой силовые трансформаторы, распределительное устройство высокого напряжения с элегазовой изоляцией и распределительное устройство низкого напряжения,комплект элегазовых муфт в кабельной шахте для подключения к кабелю силовых трансформаторов,отличающаяся тем, что в кабельной шахте установлен дополнительный комплект элегазовых муфт для отпайки от силовых кабелей высокого напряжения для подключения дополнительной подстанции.
