Открытая трансформаторная подстанция

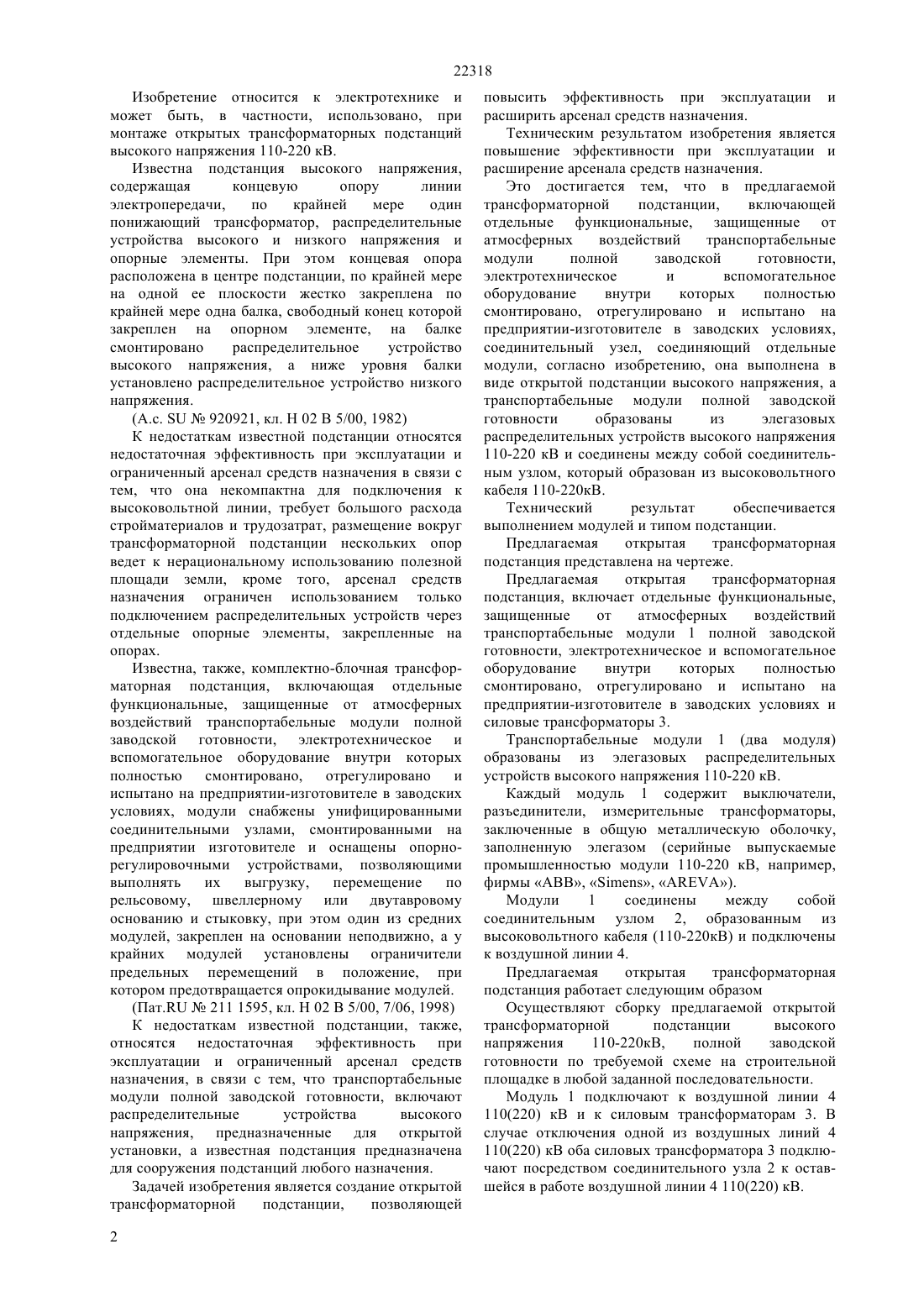

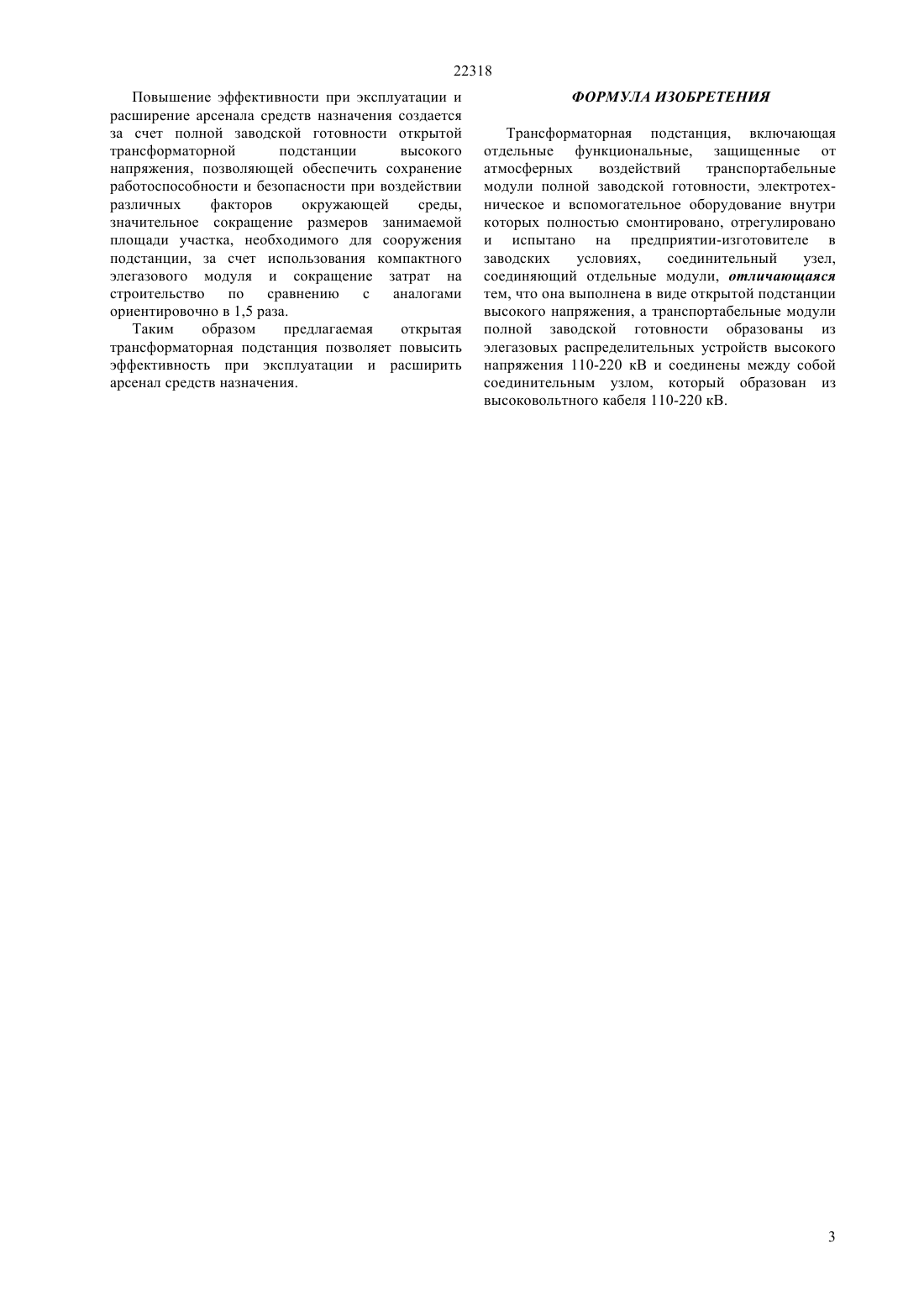

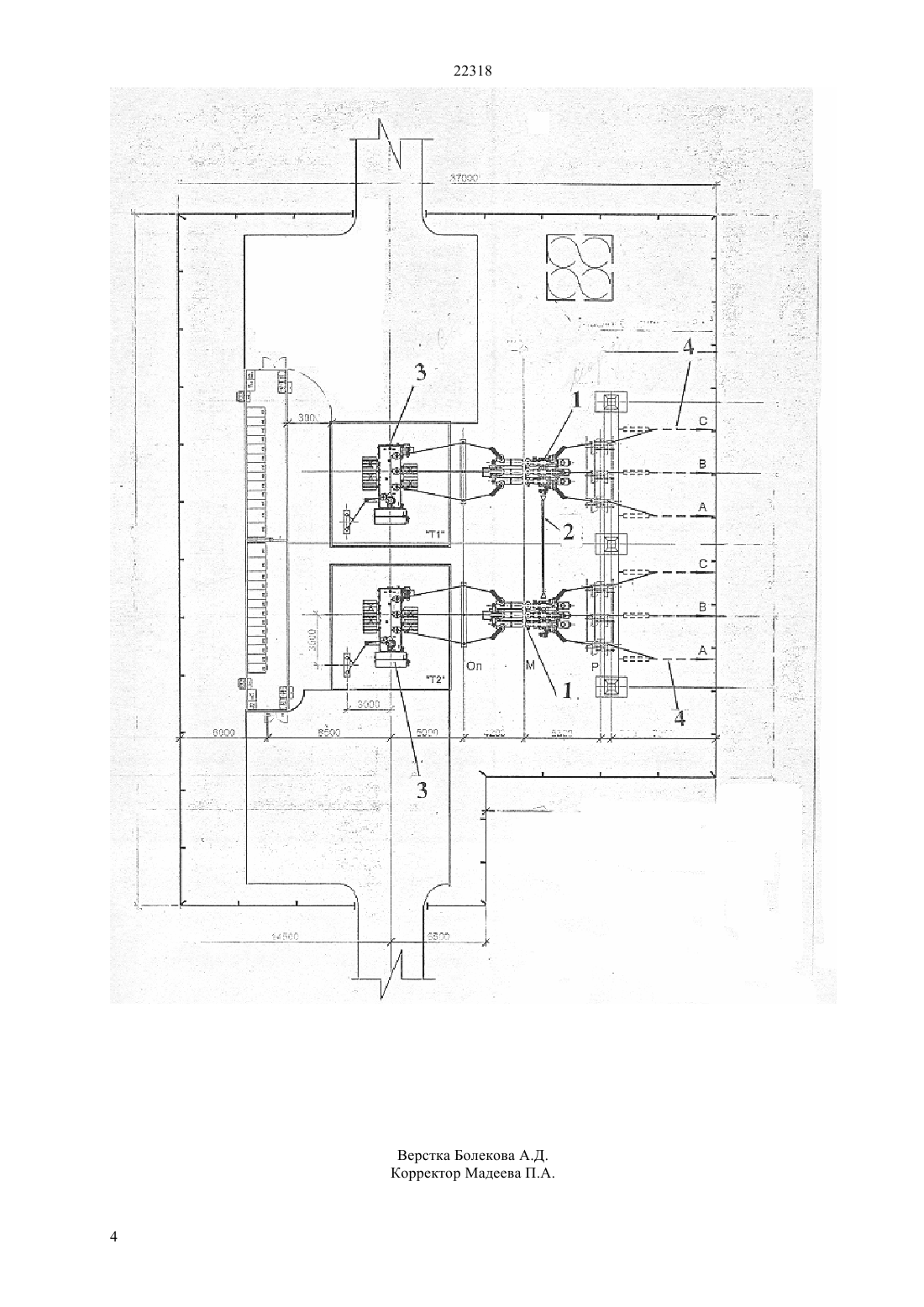

(51) 02 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что в предлагаемой трансформаторной подстанции, включающей отдельные функциональные, защищенные от атмосферных воздействий транспортабельные модули полной заводской готовности, электротехническое и вспомогательное оборудование внутри которых полностью смонтировано, отрегулировано и испытано на предприятии-изготовителе в заводских условиях, соединительный узел, соединяющий отдельные модули, согласно изобретению, она выполнена в виде открытой подстанции высокого напряжения, а транспортабельные модули полной заводской готовности образованы из элегазовых распределительных устройств высокого напряжения 110-220 кВ и соединены между собой соединительным узлом, который образован из высоковольтного кабеля 110-220 кВ.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович(73) Акционерное общество Казахстанский научно-исследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(57) Изобретение относится к электротехнике и может быть, в частности, использовано, при монтаже открытых трансформаторных подстанций высокого напряжения. Техническим результатом изобретения является повышение эффективности при эксплуатации и расширение арсенала средств назначения. 22318 Изобретение относится к электротехнике и может быть, в частности, использовано, при монтаже открытых трансформаторных подстанций высокого напряжения 110-220 кВ. Известна подстанция высокого напряжения,содержащая концевую опору линии электропередачи,по крайней мере один понижающий трансформатор, распределительные устройства высокого и низкого напряжения и опорные элементы. При этом концевая опора расположена в центре подстанции, по крайней мере на одной ее плоскости жестко закреплена по крайней мере одна балка, свободный конец которой закреплен на опорном элементе, на балке смонтировано распределительное устройство высокого напряжения, а ниже уровня балки установлено распределительное устройство низкого напряжения.(А.с.920921, кл. Н 02 В 5/00, 1982) К недостаткам известной подстанции относятся недостаточная эффективность при эксплуатации и ограниченный арсенал средств назначения в связи с тем, что она некомпактна для подключения к высоковольтной линии, требует большого расхода стройматериалов и трудозатрат, размещение вокруг трансформаторной подстанции нескольких опор ведет к нерациональному использованию полезной площади земли, кроме того, арсенал средств назначения ограничен использованием только подключением распределительных устройств через отдельные опорные элементы, закрепленные на опорах. Известна, также, комплектно-блочная трансформаторная подстанция, включающая отдельные функциональные, защищенные от атмосферных воздействий транспортабельные модули полной заводской готовности, электротехническое и вспомогательное оборудование внутри которых полностью смонтировано, отрегулировано и испытано на предприятии-изготовителе в заводских условиях, модули снабжены унифицированными соединительными узлами, смонтированными на предприятии изготовителе и оснащены опорнорегулировочными устройствами, позволяющими выполнять их выгрузку,перемещение по рельсовому, швеллерному или двутавровому основанию и стыковку, при этом один из средних модулей, закреплен на основании неподвижно, а у крайних модулей установлены ограничители предельных перемещений в положение, при котором предотвращается опрокидывание модулей.(Пат.211 1595, кл. Н 02 В 5/00, 7/06, 1998) К недостаткам известной подстанции, также,относятся недостаточная эффективность при эксплуатации и ограниченный арсенал средств назначения, в связи с тем, что транспортабельные модули полной заводской готовности, включают распределительные устройства высокого напряжения, предназначенные для открытой установки, а известная подстанция предназначена для сооружения подстанций любого назначения. Задачей изобретения является создание открытой трансформаторной подстанции,позволяющей 2 повысить эффективность при эксплуатации и расширить арсенал средств назначения. Техническим результатом изобретения является повышение эффективности при эксплуатации и расширение арсенала средств назначения. Это достигается тем, что в предлагаемой трансформаторной подстанции,включающей отдельные функциональные, защищенные от атмосферных воздействий транспортабельные модули полной заводской готовности,электротехническое и вспомогательное оборудование внутри которых полностью смонтировано, отрегулировано и испытано на предприятии-изготовителе в заводских условиях,соединительный узел, соединяющий отдельные модули, согласно изобретению, она выполнена в виде открытой подстанции высокого напряжения, а транспортабельные модули полной заводской готовности образованы из элегазовых распределительных устройств высокого напряжения 110-220 кВ и соединены между собой соединительным узлом, который образован из высоковольтного кабеля 110-220 кВ. Технический результат обеспечивается выполнением модулей и типом подстанции. Предлагаемая открытая трансформаторная подстанция представлена на чертеже. Предлагаемая открытая трансформаторная подстанция, включает отдельные функциональные,защищенные от атмосферных воздействий транспортабельные модули 1 полной заводской готовности, электротехническое и вспомогательное оборудование внутри которых полностью смонтировано, отрегулировано и испытано на предприятии-изготовителе в заводских условиях и силовые трансформаторы 3. Транспортабельные модули 1 (два модуля) образованы из элегазовых распределительных устройств высокого напряжения 110-220 кВ. Каждый модуль 1 содержит выключатели,разъединители, измерительные трансформаторы,заключенные в общую металлическую оболочку,заполненную элегазом (серийные выпускаемые промышленностью модули 110-220 кВ, например,фирмы , , ). Модули 1 соединены между собой соединительным узлом 2, образованным из высоковольтного кабеля (110-220 кВ) и подключены к воздушной линии 4. Предлагаемая открытая трансформаторная подстанция работает следующим образом Осуществляют сборку предлагаемой открытой трансформаторной подстанции высокого напряжения 110-220 кВ,полной заводской готовности по требуемой схеме на строительной площадке в любой заданной последовательности. Модуль 1 подключают к воздушной линии 4 110(220) кВ и к силовым трансформаторам 3. В случае отключения одной из воздушных линий 4 110(220) кВ оба силовых трансформатора 3 подключают посредством соединительного узла 2 к оставшейся в работе воздушной линии 4 110(220) кВ. 22318 Повышение эффективности при эксплуатации и расширение арсенала средств назначения создается за счет полной заводской готовности открытой трансформаторной подстанции высокого напряжения, позволяющей обеспечить сохранение работоспособности и безопасности при воздействии различных факторов окружающей среды,значительное сокращение размеров занимаемой площади участка, необходимого для сооружения подстанции, за счет использования компактного элегазового модуля и сокращение затрат на строительство по сравнению с аналогами ориентировочно в 1,5 раза. Таким образом предлагаемая открытая трансформаторная подстанция позволяет повысить эффективность при эксплуатации и расширить арсенал средств назначения. ФОРМУЛА ИЗОБРЕТЕНИЯ Трансформаторная подстанция, включающая отдельные функциональные, защищенные от атмосферных воздействий транспортабельные модули полной заводской готовности, электротехническое и вспомогательное оборудование внутри которых полностью смонтировано, отрегулировано и испытано на предприятии-изготовителе в заводских условиях,соединительный узел,соединяющий отдельные модули, отличающаяся тем, что она выполнена в виде открытой подстанции высокого напряжения, а транспортабельные модули полной заводской готовности образованы из элегазовых распределительных устройств высокого напряжения 110-220 кВ и соединены между собой соединительным узлом, который образован из высоковольтного кабеля 110-220 кВ.
