Трансформаторная подстанция

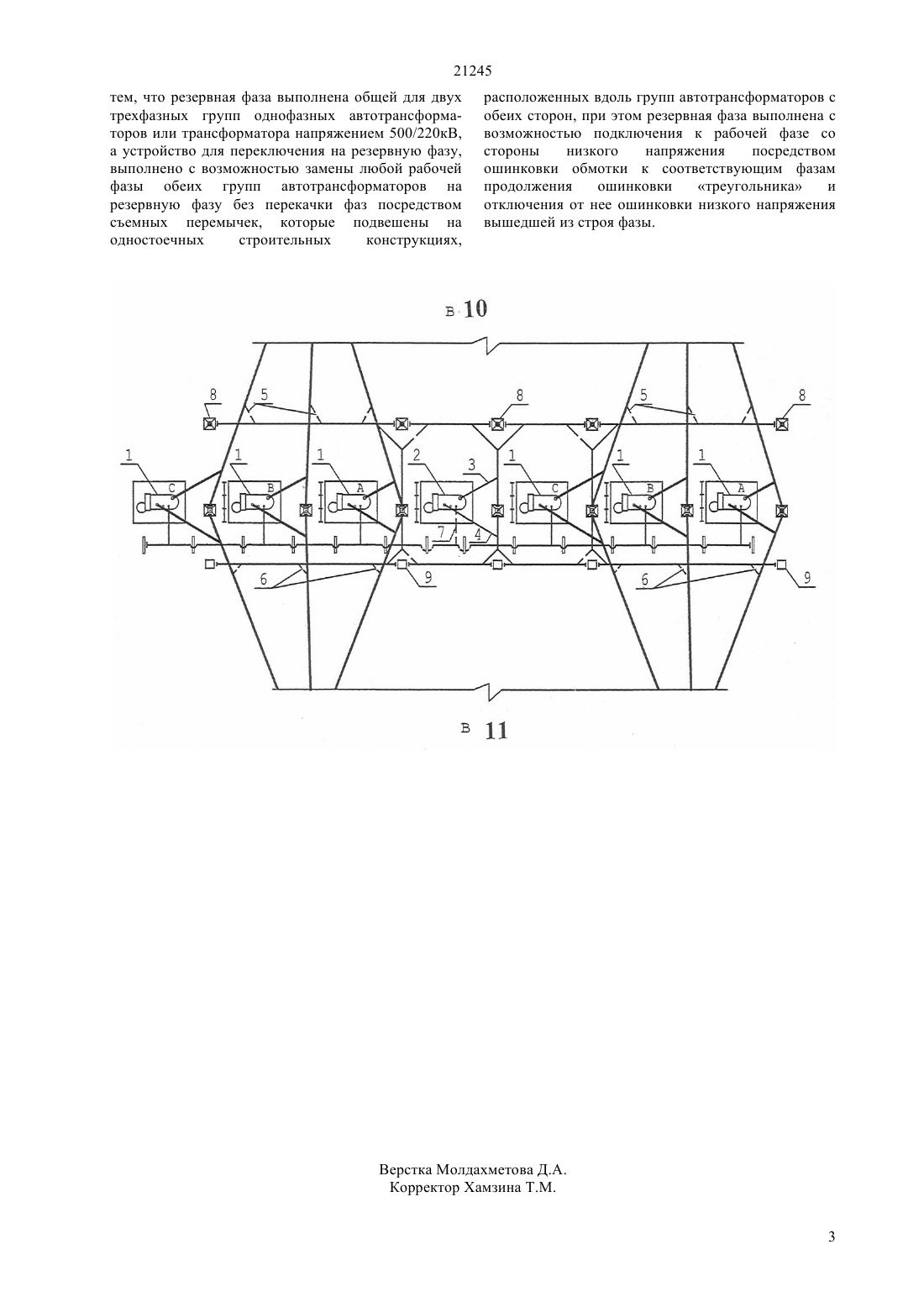

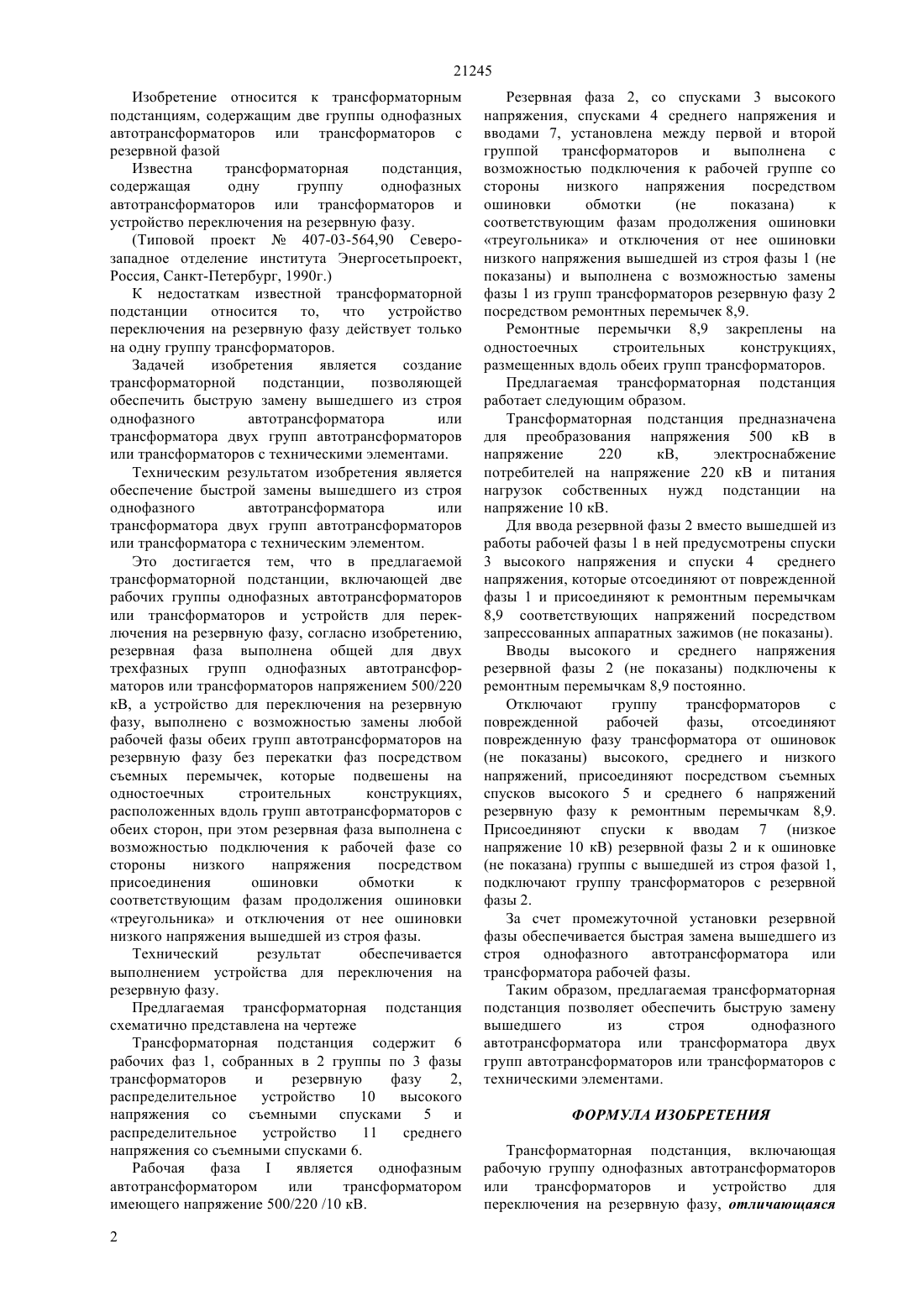

(51) 02 3/26 (2006.01) 02 5/00 (2006.01) 02 5/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что в предлагаемой трансформаторной подстанции,включающей рабочую группу однофазных автотрансформаторов или трансформаторов и устройство для переключения на резервную фазу, согласно изобретению, резервная фаза выполнена общей для двух трехфазных групп однофазных автотрансформаторов или трансформатора напряжением 500/220 кВ, а устройство для переключения на резервную фазу, выполнено с возможностью замены любой рабочей фазы обеих групп автотрансформаторов на резервную фазу без перекачки фаз посредством съемных перемычек,которые подвешены на одностоечных строительных конструкциях,расположенных вдоль групп автотрансформаторов с обеих сторон, при этом резервная фаза выполнена с возможностью подключения к рабочей фазе со стороны низкого напряжения посредством ошинковки обмотки к соответствующим фазам продолжения ошинковки треугольника и отключения от нее ошинковки низкого напряжения вышедшей из фазы.(72) Певзнер Лев Залманович Бабин Сергей Павлович(73) Акционерное общество Казахстанский научноисследовательский и проектно-изыскательский институт топливно-энергетических систем Энергия(56) Типовой проект 407-03-564, 90 Северозападное отделение института Энергосеть проект,Россия, Санкт-Петербург, 1990(57) Изобретение относится к трансформаторным подстанциям, содержащим две группы однофазных автотрансформаторов или трансформаторов с резервной фазой Техническим результатом изобретения является обеспечение быстрой замены вышедшего из строя однофазного автотрансформатора или трансформатора двух групп автотрансформаторов или трансформатора с техническим элементом. 21245 Изобретение относится к трансформаторным подстанциям, содержащим две группы однофазных автотрансформаторов или трансформаторов с резервной фазой Известна трансформаторная подстанция,содержащая одну группу однофазных автотрансформаторов или трансформаторов и устройство переключения на резервную фазу.(Типовой проект 407-03-564,90 Северозападное отделение института Энергосетьпроект,Россия, Санкт-Петербург, 1990 г.) К недостаткам известной трансформаторной подстанции относится то, что устройство переключения на резервную фазу действует только на одну группу трансформаторов. Задачей изобретения является создание трансформаторной подстанции,позволяющей обеспечить быструю замену вышедшего из строя однофазного автотрансформатора или трансформатора двух групп автотрансформаторов или трансформаторов с техническими элементами. Техническим результатом изобретения является обеспечение быстрой замены вышедшего из строя однофазного автотрансформатора или трансформатора двух групп автотрансформаторов или трансформатора с техническим элементом. Это достигается тем, что в предлагаемой трансформаторной подстанции, включающей две рабочих группы однофазных автотрансформаторов или трансформаторов и устройств для переключения на резервную фазу, согласно изобретению,резервная фаза выполнена общей для двух трехфазных групп однофазных автотрансформаторов или трансформаторов напряжением 500/220 кВ, а устройство для переключения на резервную фазу, выполнено с возможностью замены любой рабочей фазы обеих групп автотрансформаторов на резервную фазу без перекатки фаз посредством съемных перемычек, которые подвешены на одностоечных строительных конструкциях,расположенных вдоль групп автотрансформаторов с обеих сторон, при этом резервная фаза выполнена с возможностью подключения к рабочей фазе со стороны низкого напряжения посредством присоединения ошиновки обмотки к соответствующим фазам продолжения ошиновки треугольника и отключения от нее ошиновки низкого напряжения вышедшей из строя фазы. Технический результат обеспечивается выполнением устройства для переключения на резервную фазу. Предлагаемая трансформаторная подстанция схематично представлена на чертеже Трансформаторная подстанция содержит 6 рабочих фаз 1, собранных в 2 группы по 3 фазы трансформаторов и резервную фазу 2,распределительное устройство 10 высокого напряжения со съемными спусками 5 и распределительное устройство 11 среднего напряжения со съемными спусками 6. Рабочая фаза является однофазным автотрансформатором или трансформатором имеющего напряжение 500/220 /10 кВ. 2 Резервная фаза 2, со спусками 3 высокого напряжения, спусками 4 среднего напряжения и вводами 7, установлена между первой и второй группой трансформаторов и выполнена с возможностью подключения к рабочей группе со стороны низкого напряжения посредством ошиновки обмотки(не показана) к соответствующим фазам продолжения ошиновки треугольника и отключения от нее ошиновки низкого напряжения вышедшей из строя фазы 1 (не показаны) и выполнена с возможностью замены фазы 1 из групп трансформаторов резервную фазу 2 посредством ремонтных перемычек 8,9. Ремонтные перемычки 8,9 закреплены на одностоечных строительных конструкциях,размещенных вдоль обеих групп трансформаторов. Предлагаемая трансформаторная подстанция работает следующим образом. Трансформаторная подстанция предназначена для преобразования напряжения 500 кВ в напряжение 220 кВ,электроснабжение потребителей на напряжение 220 кВ и питания нагрузок собственных нужд подстанции на напряжение 10 кВ. Для ввода резервной фазы 2 вместо вышедшей из работы рабочей фазы 1 в ней предусмотрены спуски 3 высокого напряжения и спуски 4 среднего напряжения, которые отсоединяют от поврежденной фазы 1 и присоединяют к ремонтным перемычкам 8,9 соответствующих напряжений посредством запрессованных аппаратных зажимов (не показаны). Вводы высокого и среднего напряжения резервной фазы 2 (не показаны) подключены к ремонтным перемычкам 8,9 постоянно. Отключают группу трансформаторов с поврежденной рабочей фазы,отсоединяют поврежденную фазу трансформатора от ошиновок(не показаны) высокого, среднего и низкого напряжений, присоединяют посредством съемных спусков высокого 5 и среднего 6 напряжений резервную фазу к ремонтным перемычкам 8,9. Присоединяют спуски к вводам 7 (низкое напряжение 10 кВ) резервной фазы 2 и к ошиновке(не показана) группы с вышедшей из строя фазой 1,подключают группу трансформаторов с резервной фазы 2. За счет промежуточной установки резервной фазы обеспечивается быстрая замена вышедшего из строя однофазного автотрансформатора или трансформатора рабочей фазы. Таким образом, предлагаемая трансформаторная подстанция позволяет обеспечить быструю замену вышедшего из строя однофазного автотрансформатора или трансформатора двух групп автотрансформаторов или трансформаторов с техническими элементами. ФОРМУЛА ИЗОБРЕТЕНИЯ Трансформаторная подстанция, включающая рабочую группу однофазных автотрансформаторов или трансформаторов и устройство для переключения на резервную фазу, отличающаяся 21245 тем, что резервная фаза выполнена общей для двух трехфазных групп однофазных автотрансформаторов или трансформатора напряжением 500/220 кВ,а устройство для переключения на резервную фазу,выполнено с возможностью замены любой рабочей фазы обеих групп автотрансформаторов на резервную фазу без перекачки фаз посредством съемных перемычек, которые подвешены на одностоечных строительных конструкциях, расположенных вдоль групп автотрансформаторов с обеих сторон, при этом резервная фаза выполнена с возможностью подключения к рабочей фазе со стороны низкого напряжения посредством ошинковки обмотки к соответствующим фазам продолжения ошинковки треугольника и отключения от нее ошинковки низкого напряжения вышедшей из строя фазы.
