Подвес кабельный

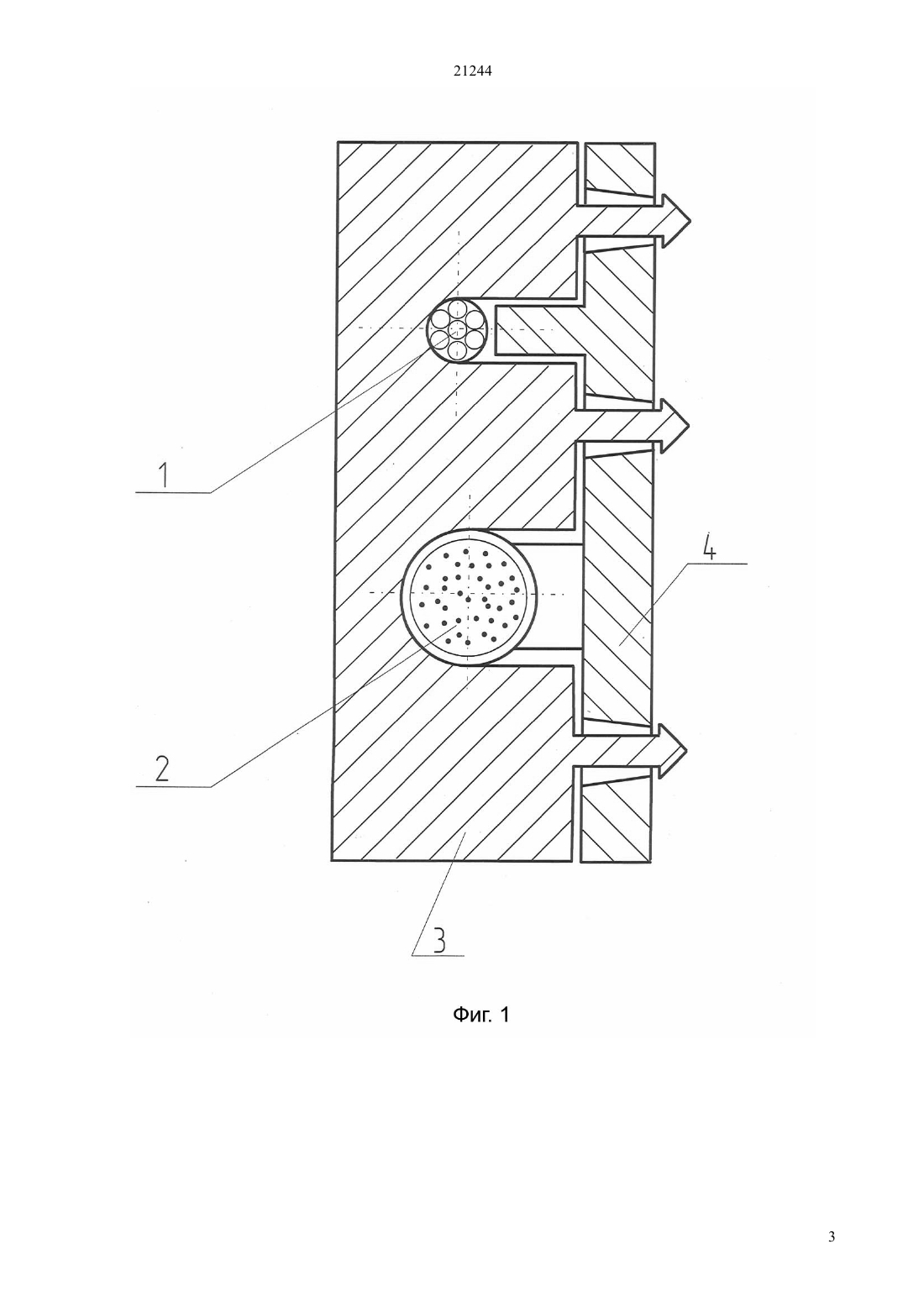

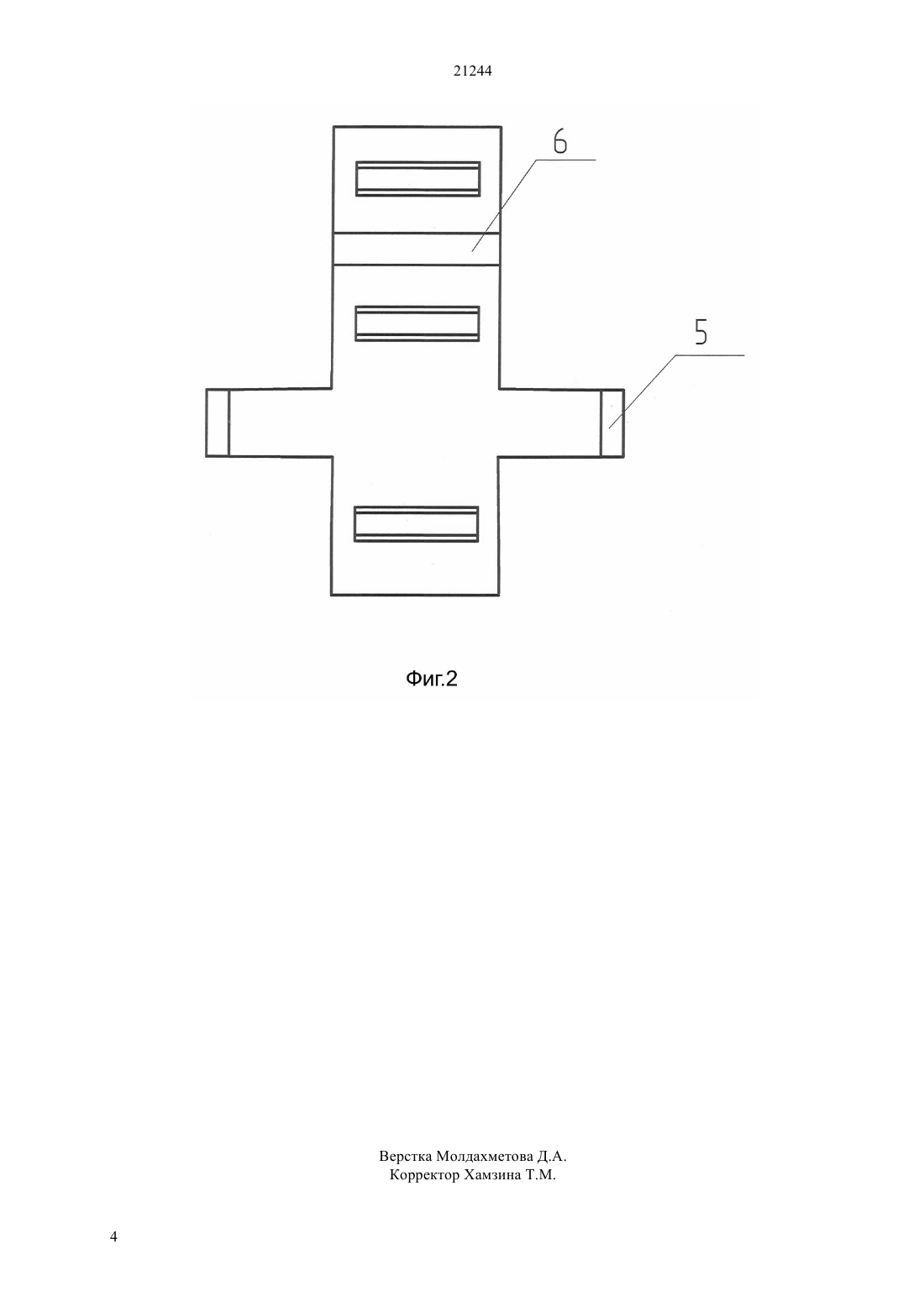

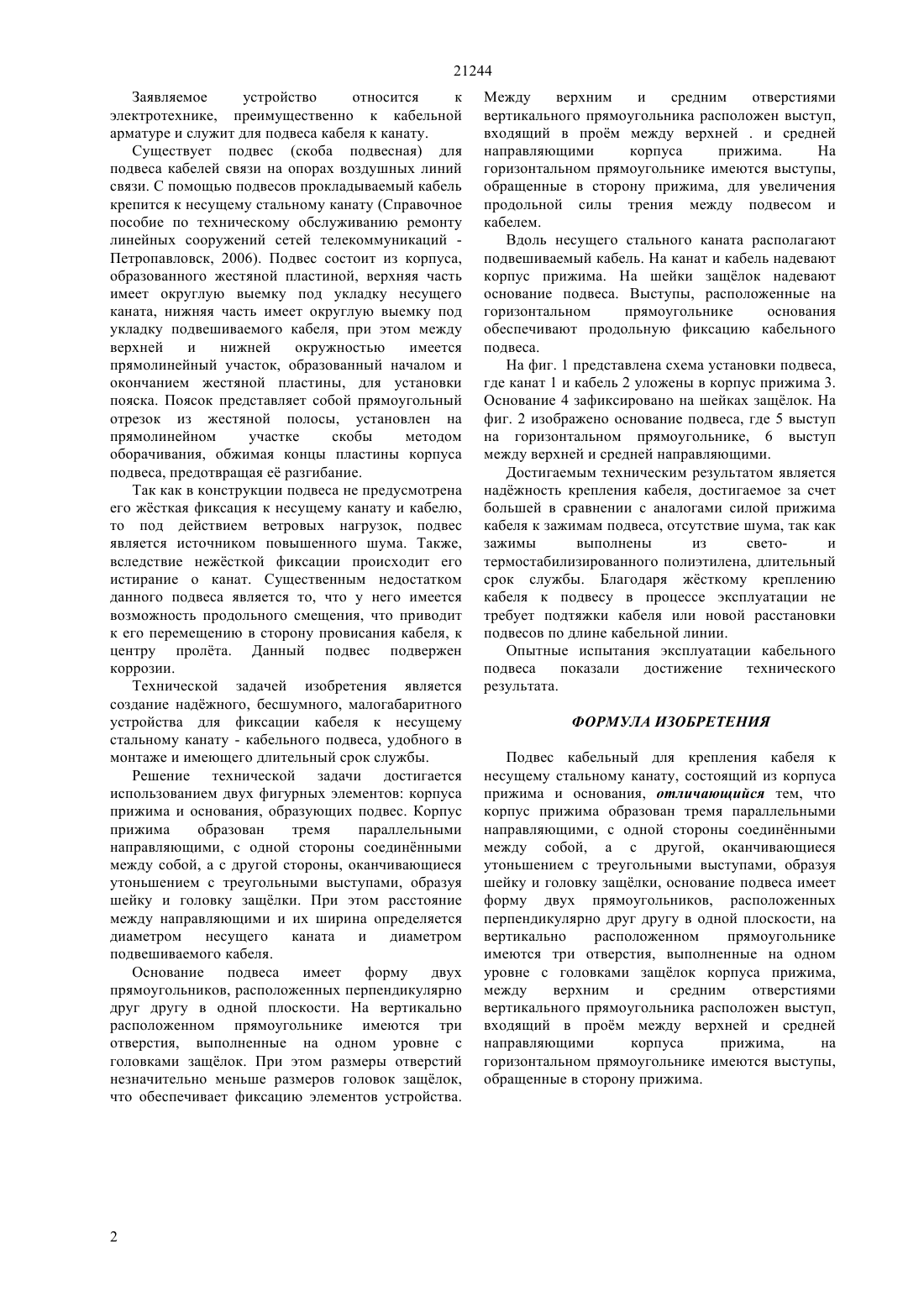

(51) 01 71/08 (2006.01) 01 71/02 (2006.01) 60 25/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Основание подвеса имеет форму двух прямоугольников, расположенных перпендикулярно друг другу в одной плоскости. На вертикально расположенном прямоугольнике имеются три отверстия, выполненные на одном уровне с головками защлок. Между верхним и средним отверстиями вертикального прямоугольника расположен выступ. На горизонтальном прямоугольнике имеются выступы, обращенные в сторону прижима, для увеличения продольной силы трения между подвесом и кабелем. Вдоль несущего стального каната располагают подвешиваемый кабель. На канат и кабель надевают корпус прижима. На шейки защлок надевают основание подвеса. Выступы, расположенные на горизонтальном прямоугольнике основания обеспечивают продольную фиксацию кабельного подвеса. Достигаемым техническим результатом является наджность крепления кабеля, достигаемое за счет большей в сравнении с аналогами силой прижима кабеля к зажимам подвеса, отсутствие шума,длительный срок службы. Благодаря жсткому креплению кабеля к подвесу в процессе эксплуатации не требует подтяжки кабеля или новой расстановки подвесов по длине кабельной линии.(56) Справочное пособие по техническому обслуживанию, ремонту линейных сооружений сетей телекоммуникаций - Петропавловск, 2006(57) Изобретение относится к кабельной арматуре и может быть использовано для фиксации кабеля связи к несущему стальному канату на опорах воздушных линий связи. Технической задачей изобретения является создание наджного, бесшумного, малогабаритного устройства для фиксации кабеля к несущему стальному канату - кабельного подвеса, удобного в монтаже и имеющего длительный срок службы. Устройство состоит из двух элементов корпуса прижима и основания, образующих подвес. Корпус прижима образован тремя параллельными направляющими, с одной стороны соединнными между собой, а с другой стороны, оканчивающиеся утоньшением с треугольными выступами, образуя шейку и головку защлки. 21244 Заявляемое устройство относится к электротехнике, преимущественно к кабельной арматуре и служит для подвеса кабеля к канату. Существует подвес (скоба подвесная) для подвеса кабелей связи на опорах воздушных линий связи. С помощью подвесов прокладываемый кабель крепится к несущему стальному канату (Справочное пособие по техническому обслуживанию ремонту линейных сооружений сетей телекоммуникаций Петропавловск, 2006). Подвес состоит из корпуса,образованного жестяной пластиной, верхняя часть имеет округлую выемку под укладку несущего каната, нижняя часть имеет округлую выемку под укладку подвешиваемого кабеля, при этом между верхней и нижней окружностью имеется прямолинейный участок, образованный началом и окончанием жестяной пластины, для установки пояска. Поясок представляет собой прямоугольный отрезок из жестяной полосы, установлен на прямолинейном участке скобы методом оборачивания, обжимая концы пластины корпуса подвеса, предотвращая е разгибание. Так как в конструкции подвеса не предусмотрена его жсткая фиксация к несущему канату и кабелю,то под действием ветровых нагрузок, подвес является источником повышенного шума. Также,вследствие нежсткой фиксации происходит его истирание о канат. Существенным недостатком данного подвеса является то, что у него имеется возможность продольного смещения, что приводит к его перемещению в сторону провисания кабеля, к центру пролта. Данный подвес подвержен коррозии. Технической задачей изобретения является создание наджного, бесшумного, малогабаритного устройства для фиксации кабеля к несущему стальному канату - кабельного подвеса, удобного в монтаже и имеющего длительный срок службы. Решение технической задачи достигается использованием двух фигурных элементов корпуса прижима и основания, образующих подвес. Корпус прижима образован тремя параллельными направляющими, с одной стороны соединнными между собой, а с другой стороны, оканчивающиеся утоньшением с треугольными выступами, образуя шейку и головку защлки. При этом расстояние между направляющими и их ширина определяется диаметром несущего каната и диаметром подвешиваемого кабеля. Основание подвеса имеет форму двух прямоугольников, расположенных перпендикулярно друг другу в одной плоскости. На вертикально расположенном прямоугольнике имеются три отверстия, выполненные на одном уровне с головками защлок. При этом размеры отверстий незначительно меньше размеров головок защлок,что обеспечивает фиксацию элементов устройства. Между верхним и средним отверстиями вертикального прямоугольника расположен выступ,входящий в пром между верхней . и средней направляющими корпуса прижима. На горизонтальном прямоугольнике имеются выступы,обращенные в сторону прижима, для увеличения продольной силы трения между подвесом и кабелем. Вдоль несущего стального каната располагают подвешиваемый кабель. На канат и кабель надевают корпус прижима. На шейки защлок надевают основание подвеса. Выступы, расположенные на горизонтальном прямоугольнике основания обеспечивают продольную фиксацию кабельного подвеса. На фиг. 1 представлена схема установки подвеса,где канат 1 и кабель 2 уложены в корпус прижима 3. Основание 4 зафиксировано на шейках защлок. На фиг. 2 изображено основание подвеса, где 5 выступ на горизонтальном прямоугольнике, 6 выступ между верхней и средней направляющими. Достигаемым техническим результатом является наджность крепления кабеля, достигаемое за счет большей в сравнении с аналогами силой прижима кабеля к зажимам подвеса, отсутствие шума, так как зажимы выполнены из светои термостабилизированного полиэтилена, длительный срок службы. Благодаря жсткому креплению кабеля к подвесу в процессе эксплуатации не требует подтяжки кабеля или новой расстановки подвесов по длине кабельной линии. Опытные испытания эксплуатации кабельного подвеса показали достижение технического результата. ФОРМУЛА ИЗОБРЕТЕНИЯ Подвес кабельный для крепления кабеля к несущему стальному канату, состоящий из корпуса прижима и основания, отличающийся тем, что корпус прижима образован тремя параллельными направляющими, с одной стороны соединнными между собой, а с другой, оканчивающиеся утоньшением с треугольными выступами, образуя шейку и головку защлки, основание подвеса имеет форму двух прямоугольников, расположенных перпендикулярно друг другу в одной плоскости, на вертикально расположенном прямоугольнике имеются три отверстия, выполненные на одном уровне с головками защлок корпуса прижима,между верхним и средним отверстиями вертикального прямоугольника расположен выступ,входящий в пром между верхней и средней направляющими корпуса прижима,на горизонтальном прямоугольнике имеются выступы,обращенные в сторону прижима.
