H02H 7/04 — схемы защиты трансформаторов

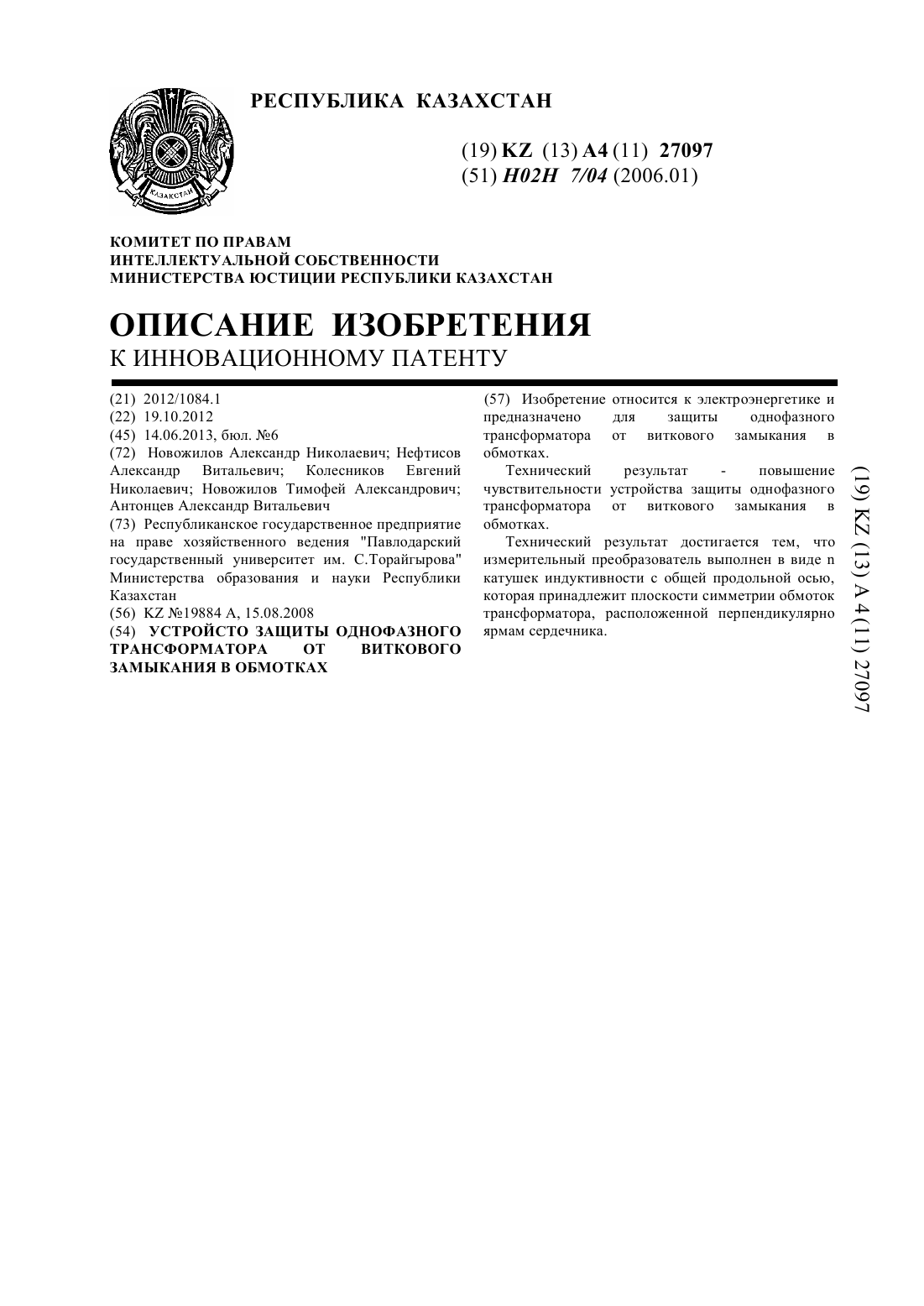

Устройсто защиты однофазного трансформатора от виткового замыкания в обмотках
Номер инновационного патента: 27097
Опубликовано: 14.06.2013
Авторы: Нефтисов Александр Витальевич, Колесников Евгений Николаевич, Антонцев Александр Витальевич, Новожилов Тимофей Александрович, Новожилов Александр Николаевич
МПК: H02H 7/04
Метки: замыкания, устройсто, защиты, однофазного, обмотках, виткового, трансформатора
Формула / Реферат:
Изобретение относится к электроэнергетике и предназначено для защиты однофазного трансформатора от виткового замыкания в обмотках.Технический результат - повышение чувствительности устройства защиты однофазного трансформатора от виткового замыкания в обмотках.Технический результат достигается тем, что измерительный преобразователь выполнен в виде п катушек индуктивности с общей продольной осью, которая принадлежит плоскости симметрии обмоток...
Устройство защиты симметричного трехфазного трансформатора от электрических повреждений обмоток
Номер инновационного патента: 27096
Опубликовано: 14.06.2013
Авторы: Новожилов Александр Николаевич, Колесников Евгений Николаевич, Нефтисов Александр Витальевич
МПК: H02H 7/04
Метки: электрических, трансформатора, повреждений, устройство, защиты, трехфазного, симметричного, обмоток
Формула / Реферат:
Изобретение относится к области релейной защиты в электроэнергетике и предназначено для защиты симметричного трёхфазного трансформатора от электрических повреждений обмоток.Технический результат - повышение чувствительности и надежности функционирования устройства защиты симметричного трёхфазного трансформатора от электрических повреждений обмоток.Технический результат достигается тем, что измерительный преобразователь выполнен в виде одной...
Устройство защиты трехфазного трансформатора от замыканий обмоток
Номер инновационного патента: 26738
Опубликовано: 15.03.2013
Авторы: Крылов Игорь Юрьевич, Новожилов Александр Николаевич, Колесников Евгений Николаевич, Новожилов Тимофей Александрович
МПК: H02H 7/04
Метки: замыканий, трансформатора, защиты, обмоток, устройство, трехфазного
Формула / Реферат:
Изобретение относится к электроэнергетике и предназначено для защиты от замыканий обмоток трехфазного трансформатора.Технический результат - расширение функциональных возможностей.Технический результат достигается тем, что измерительный преобразователь выполнен в виде двух соединенных согласно-последовательно катушек индуктивности, одна из которых размещается в геометрическом центре окна сердечника трансформатора, образуемого ярмами и стержнями...

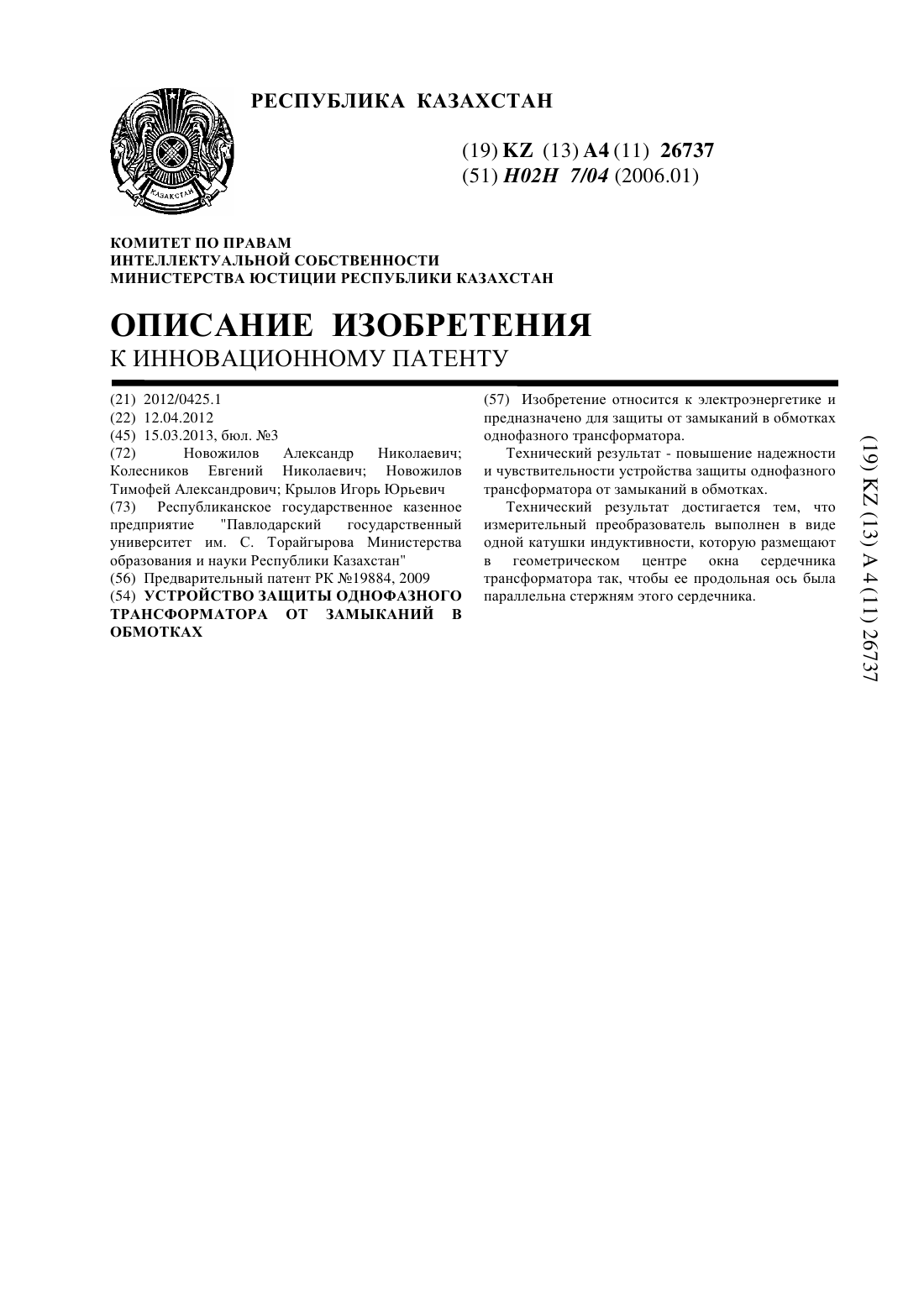

Устройство защиты однофазного трансформатора от замыканий в обмотках
Номер инновационного патента: 26737
Опубликовано: 15.03.2013
Авторы: Новожилов Тимофей Александрович, Новожилов Александр Николаевич, Колесников Евгений Николаевич, Крылов Игорь Юрьевич
МПК: H02H 7/04
Метки: замыканий, защиты, обмотках, трансформатора, однофазного, устройство
Формула / Реферат:
Изобретение относится к электроэнергетике и предназначено для защиты от замыканий в обмотках однофазного трансформатора.Технический результат - повышение надежности и чувствительности устройства защиты однофазного трансформатора от замыканий в обмотках. Технический результат достигается тем, что измерительный преобразователь выполнен в виде одной катушки индуктивности, которую размещают в геометрическом центре окна сердечника трансформатора...
Способ защиты печного трансформатора с фазами, выполненными со стороны низшего напряжения в виде группы отдельных проводников
Номер инновационного патента: 24020
Опубликовано: 16.05.2011
Авторы: Майшев Павел Николаевич, Новожилов Тимофей Александрович, Клецель Марк Яковлевич, Новожилов Александр Николаевич, Горюнов Владимир Николаевич
МПК: H02H 7/04
Метки: способ, отдельных, низшего, защиты, стороны, напряжения, группы, печного, проводников, виде, трансформатора, фазами, выполненными
Формула / Реферат:
Изобретение относится к электротехнике, а именно к технике релейной защиты, и может быть использовано для защиты печных трансформаторов от коротких замыканий и повреждений проводников фаз. Технический результат изобретения - выявление ослабления крепления отдельных проводников и замыканий между ними.Технический результат достигается тем, что в способе защиты печного трансформатора с фазами, выполненными со стороны низшего напряжения в виде...
Способ защиты печного трансформатора с фазами, выполненными со стороны низшего напряжения в виде группы отдельных проводников
Номер инновационного патента: 23241
Опубликовано: 15.11.2010
Авторы: Клецель Марк Яковлевич, Майшев Павел Николаевич, Новожилов Тимофей Александрович, Новожилов Александр Николаевич
МПК: H02H 7/04
Метки: стороны, фазами, способ, виде, печного, трансформатора, защиты, низшего, выполненными, проводников, группы, напряжения, отдельных
Формула / Реферат:
Изобретение относится к электротехнике, а именно к технике релейной защиты, и может быть использовано для защиты печных трансформаторов от коротких замыканий и повреждений проводников фаз.Технический результат изобретения - выявление ослабления крепления отдельных проводников и замыканий между ними.Технический результат достигается тем, что в способе защиты печного трансформатора с фазами, выполненными со стороны низшего напряжения в виде группы...
Устройство резервной токовой защиты трансформатора с повышенной чувствительностью к двухфазным коротким замыканиям
Номер инновационного патента: 22690
Опубликовано: 15.07.2010
Авторы: Горюнов Владимир Николаевич, Клецель Марк Яковлевич, Стинский Александр Сергеевич
МПК: H02H 7/04
Метки: повышенной, коротким, трансформатора, резервной, двухфазным, чувствительностью, защиты, замыканиям, токовой, устройство
Формула / Реферат:
Изобретение относится к электротехнике, а именно к релейной защите, и может быть использовано для резервной защиты трансформатора от двухфазных коротких замыканий на стороне низшего напряжения.Технический результат изобретения - повышение чувствительности резервной защиты трансформатора к несимметричным коротким замыканиям на стороне низшего напряжения.Технический результат достигается тем, что в устройство резервной токовой защиты...
Устройство дифференциальной защиты на герконах для двухобмоточного трансформатора с соединением обмоток звезда с глухозаземленной нейтралью-треугольник
Номер инновационного патента: 21488
Опубликовано: 15.07.2009
Автор: Майшев Павел Николаевич
МПК: H02H 7/04
Метки: обмоток, устройство, трансформатора, звезда, защиты, герконах, дифференциальной, глухозаземленной, нейтралью-треугольник, соединением, двухобмоточного
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к дифференциальным защитам силовых двухобмоточных трансформаторов.Технический результат изобретения - повышение чувствительности и устойчивости несрабатывания дифференциальной защиты трансформатора при внешних замыканиях.В предлагаемом устройстве дополнительно введены геркон, для каждой фазы элемент И с двумя входами один из которых инверсный и элемент ВРЕМЯ.Предлагаемая дифференциальная...
Устройство дифференциальной защиты на герконах для силового трансформатора
Номер инновационного патента: 21148
Опубликовано: 15.04.2009
Автор: Майшев Павел Николаевич
МПК: H02H 7/04
Метки: трансформатора, силового, устройство, герконах, защиты, дифференциальной
Формула / Реферат:
Изобретение относится к электротехнике, а именно к технике релейной защиты, и может использоваться для дифференциальной защиты силовых трансформаторов.Технический результат изобретения повышение чувствительности дифференциальной защиты трансформатора.В предлагаемой защите дополнительно введены второй геркон с одной многовитковой, используемой в качестве источника ЭДС, и одной управляющей обмотками, третий геркон с двумя управляющими обмотками,...
Устройство резервной токовой защиты трансформатора со схемой соединения обмоток Y/Y
Номер инновационного патента: 21041
Опубликовано: 16.03.2009
Автор: Зайцева Наталья Михайловна
МПК: H02H 7/04
Метки: токовой, обмоток, схемой, соединения, трансформатора, резервной, устройство, защиты
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к резервным токовым защитам трансформатора со схемой соединения обмоток Y/Y.Технический результат изобретения - повышение чувствительности резервной токовой защиты трансформатора со схемой соединения обмоток Y/Y.Технический результат достигается тем, что в устройство резервной токовой защиты трансформатора со схемой соединения обмоток Y/Y, содержащее первый, второй, третий преобразователи...
Устройство резервной токовой защиты трансформатора
Номер инновационного патента: 20857
Опубликовано: 16.02.2009
Автор: Зайцева Наталья Михайловна
МПК: H02H 7/04
Метки: защиты, устройство, токовой, трансформатора, резервной
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к резервным защитам трансформатора с соединением обмоток Y/Δ.Технический результат изобретения - повышение чувствительности резервной токовой защиты трансформатора с соединением обмоток Y/Δ.Технический результат достигается тем, что в устройство резервной токовой защиты, содержащее преобразователи тока в напряжение (ПТН) для фаз А, В, С, схему сравнения, исполнительный орган,...
Устройство для резервной токовой защиты трансформатора с соединением обмоток Ү/дельта
Номер предварительного патента: 19883
Опубликовано: 15.08.2008
Авторы: Шеломенцев Дмитрий Сергеевич, Стинский Александр Сергеевич, Клецель Марк Яковлевич
МПК: H02H 7/04
Метки: обмоток, резервной, токовой, устройство, защиты, трансформатора, соединением
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к резервным защитам транс-форматора с соединением обмоток Y/Δ.Технический результат изобретения - повышение чувствительности резервной токовой защиты трансформатора с соединением обмоток Y/Δ.Технический результат достигается тем, что в устройство резервной токовой защиты транс-форматора с соединением обмоток Y/Δ, содержащее блок сравнения величин по абсолютному значению, реле времени,...
Устройство защиты трансформатора от витковых замыканий
Номер предварительного патента: 19884
Опубликовано: 15.08.2008
Автор: Крылов Игорь Юрьевич
МПК: H02H 7/04
Метки: трансформатора, витковых, замыканий, защиты, устройство
Формула / Реферат:
Изобретение относится к области защиты электрических аппаратов от электрических повреж-дений и предназначено для защиты однофазных трансформаторов от витковых замыканий.Достигаемый технический результат - повыше-ние чувствительности устройства защиты однофаз-ного трансформатора к витковым замыканиям в середине обмоток.Технический результат достигается тем, что устройство содержит два преобразователя, разме-щаемые на плоскости, проходящей через...
Устройство дифференциальной защиты на герконах двухобмоточного трансформатора с соединением обмоток звезда-треугольник
Номер предварительного патента: 19638
Опубликовано: 16.06.2008
Автор: Майшев Павел Николаевич
МПК: H02H 7/04
Метки: обмоток, герконах, звезда-треугольник, двухобмоточного, соединением, защиты, дифференциальной, устройство, трансформатора
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к дифференциальным защитам силовых двухобмоточных трансформаторов.Технический результат изобретения - повышение надежности и чувствительности дифференциальной защиты силового двухобмоточного трансформатора.В предлагаемом устройстве дополнительно введен расширитель импульсов, а геркон установлен в магнитном поле, созданном токами вводов фаз защищаемого трансформатора так, что его центр...
Способ защиты от витковых замыканий в трансфрматоре с соединением обмоток звезда – треугольник
Номер предварительного патента: 18999
Опубликовано: 18.12.2007
Авторы: Майшев Павел Николаевич, Новожилов Александр Николаевич, Клецель Марк Яковлевич
МПК: H02H 7/04
Метки: замыканий, обмоток, треугольник, звезда, трансфрматоре, витковых, соединением, защиты, способ
Формула / Реферат:
Изобретение относится к электротехнике, а именно к технике .релейной защиты, и может использоваться для защиты от витковых замыканий в силовых трансформаторах с соединением обмоток звезда - треугольник.Технический результат изобретения - предотвращение разрушения трансформатора.В предлагаемом способе дополнительно измеряют токи в проводниках, соединяющих начала и концы обмоток разных фаз трансформатора, соединенных в треугольник, находят сумму...
Устройство защиты трансформатора от витковых замыканий
Номер предварительного патента: 19000
Опубликовано: 18.12.2007
Авторы: Новожилов Александр Николаевич, Новожилов Тимофей Александрович, Понамарева Наталья Юрьевна
МПК: H02H 7/04
Метки: витковых, замыканий, устройство, трансформатора, защиты
Формула / Реферат:
Изобретение относится к области защиты электрических машин и аппаратов от электрических повреждений и предназначено для защиты трансформатора от витковых замыканий.Достигаемый технический результат - повышение надежности устройства защиты трансформатора и защита обслуживающего персонала от поражения электрическим током.Технический результат достигается тем, что измерительные преобразователи устанавливаются на внешней поверхности бака...
Устройство дифференциальной защиты двухобмоточного трансформатора на герконах
Номер предварительного патента: 18939
Опубликовано: 15.11.2007
Авторы: Воликова Марина Павловна, Майшев Павел Николаевич
МПК: H02H 7/045, H02H 7/04
Метки: двухобмоточного, защиты, дифференциальной, устройство, герконах, трансформатора
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к дифференциальным защитам силовых двухобмоточных трансформаторов.Технический результат изобретения - повышение надежности дифференциальной защиты силового двухобмоточного трансформатора.В предлагаемом устройстве дополнительно введен расширитель импульсов.Предлагаемая дифференциальная защита двухобмоточного трансформатора на герконах срабатывает при внутренних коротких замыканиях и не...
Устройство для резервной защиты трансформатора
Номер предварительного патента: 16025
Опубликовано: 15.07.2005
Авторы: Клецель Марк Яковлевич, Таронов Константин Сергеевич
МПК: H02H 7/04
Метки: резервной, трансформатора, устройство, защиты
Формула / Реферат:
Изобретение относится к энергетике, а именнок технике релейной защиты и может быть использовано для резервной защиты трансформатора.Технический результат изобретения - повышениечувствительности резервной защиты трансформатора.Устройство для резервной защиты трансформатора, содержащее преобразователи тока для фаз А,В, С, схему сравнения абсолютных значений трехэлектрических величин и исполнительный орган,подключенный к выходу схемы сравнения. С...
