Закрытая трансформаторная подстанция

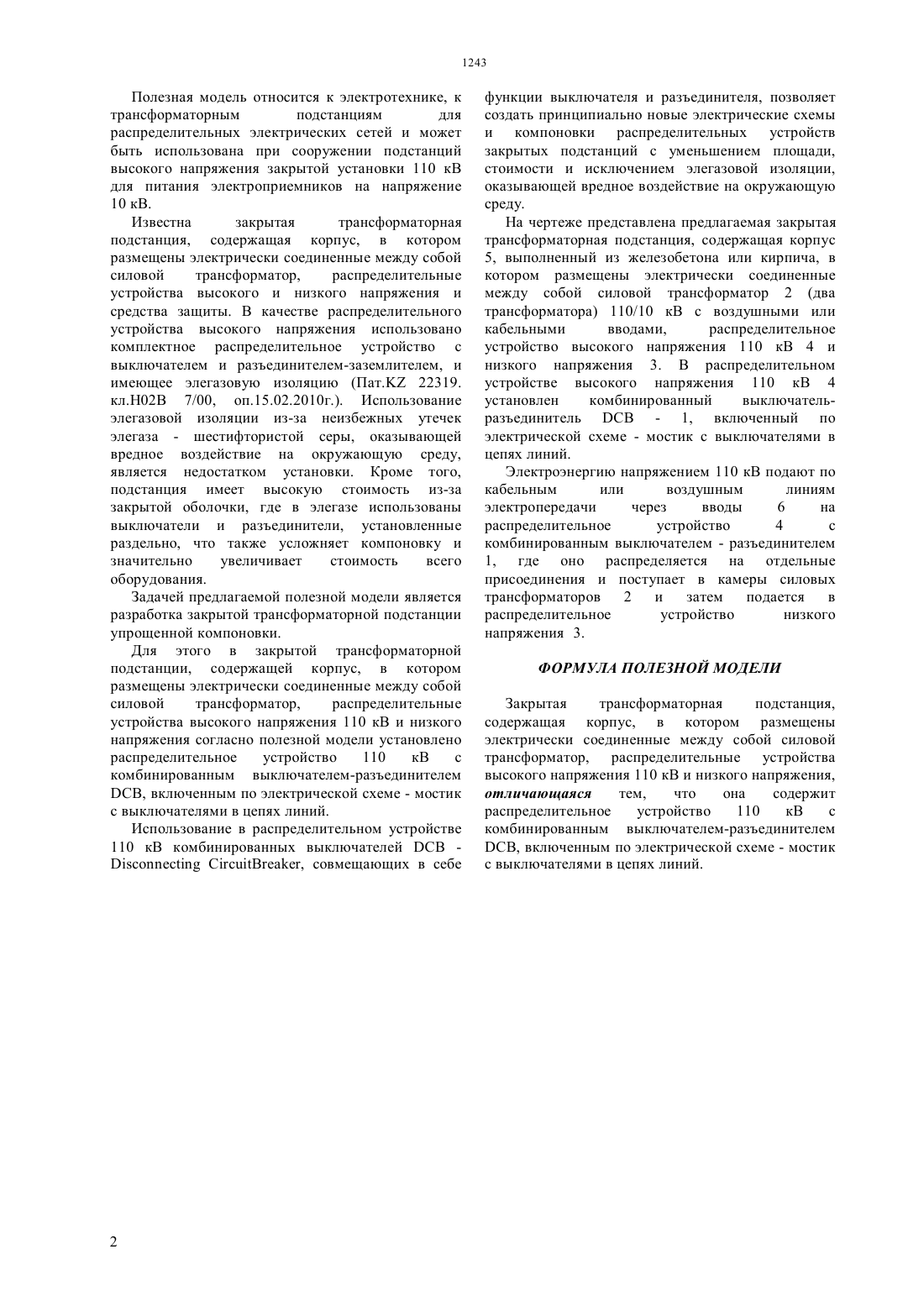

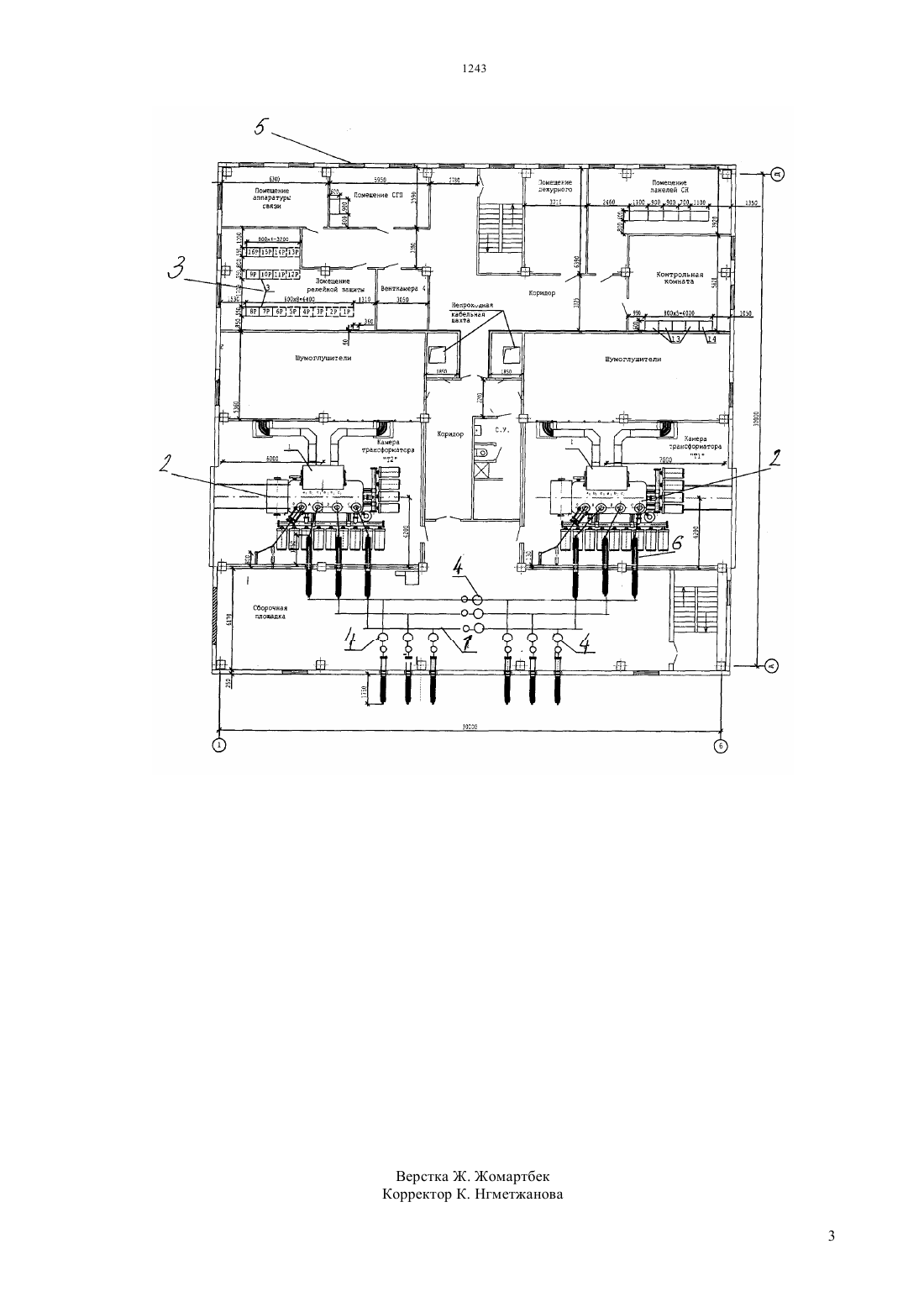

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ для питания электроприемников на напряжение 10 кВ. В закрытой трансформаторной подстанции,содержащей корпус, в котором размещены электрически соединенные между собой силовой трансформатор, распределительные устройства высокого напряжения 110 кВ и низкого напряжения согласно полезной модели установлено распределительное устройство 110 кВ с комбинированным выключателем-разъединителем, включенным по электрической схеме - мостик с выключателями в цепях линий. Это упрощает компоновку, снижает стоимость и улучшает экологические условия эксплуатации.(76) Певзнер Лев Залманович Трофимов Александр Степанович(57) Полезная модель относится к электротехнике,к трансформаторным подстанциям для распределительных электрических сетей и может быть использована при сооружении подстанций высокого напряжения закрытой установки 110 кВ Полезная модель относится к электротехнике, к трансформаторным подстанциям для распределительных электрических сетей и может быть использована при сооружении подстанций высокого напряжения закрытой установки 110 кВ для питания электроприемников на напряжение 10 кВ. Известна закрытая трансформаторная подстанция, содержащая корпус, в котором размещены электрически соединенные между собой силовой трансформатор,распределительные устройства высокого и низкого напряжения и средства защиты. В качестве распределительного устройства высокого напряжения использовано комплектное распределительное устройство с выключателем и разъединителем-заземлителем, и имеющее элегазовую изоляцию (Пат. 22319. кл.Н 02 В 7/00, оп.15.02.2010 г.). Использование элегазовой изоляции из-за неизбежных утечек элегаза - шестифтористой серы, оказывающей вредное воздействие на окружающую среду,является недостатком установки. Кроме того,подстанция имеет высокую стоимость из-за закрытой оболочки, где в элегазе использованы выключатели и разъединители, установленные раздельно, что также усложняет компоновку и значительно увеличивает стоимость всего оборудования. Задачей предлагаемой полезной модели является разработка закрытой трансформаторной подстанции упрощенной компоновки. Для этого в закрытой трансформаторной подстанции, содержащей корпус, в котором размещены электрически соединенные между собой силовой трансформатор,распределительные устройства высокого напряжения 110 кВ и низкого напряжения согласно полезной модели установлено распределительное устройство 110 кВ с комбинированным выключателем-разъединителем, включенным по электрической схеме - мостик с выключателями в цепях линий. Использование в распределительном устройстве 110 кВ комбинированных выключателей, совмещающих в себе функции выключателя и разъединителя, позволяет создать принципиально новые электрические схемы и компоновки распределительных устройств закрытых подстанций с уменьшением площади,стоимости и исключением элегазовой изоляции,оказывающей вредное воздействие на окружающую среду. На чертеже представлена предлагаемая закрытая трансформаторная подстанция, содержащая корпус 5, выполненный из железобетона или кирпича, в котором размещены электрически соединенные между собой силовой трансформатор 2 (два трансформатора) 110/10 кВ с воздушными или кабельными вводами,распределительное устройство высокого напряжения 110 кВ 4 и низкого напряжения 3. В распределительном устройстве высокого напряжения 110 кВ 4 установлен комбинированный выключательразъединитель- 1, включенный по электрической схеме - мостик с выключателями в цепях линий. Электроэнергию напряжением 110 кВ подают по кабельным или воздушным линиям электропередачи через вводы 6 на распределительное устройство 4 с комбинированным выключателем - разъединителем 1, где оно распределяется на отдельные присоединения и поступает в камеры силовых трансформаторов 2 и затем подается в распределительное устройство низкого напряжения 3. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Закрытая трансформаторная подстанция,содержащая корпус, в котором размещены электрически соединенные между собой силовой трансформатор, распределительные устройства высокого напряжения 110 кВ и низкого напряжения,отличающаяся тем,что она содержит распределительное устройство 110 кВ с комбинированным выключателем-разъединителем, включенным по электрической схеме - мостик с выключателями в цепях линий.
