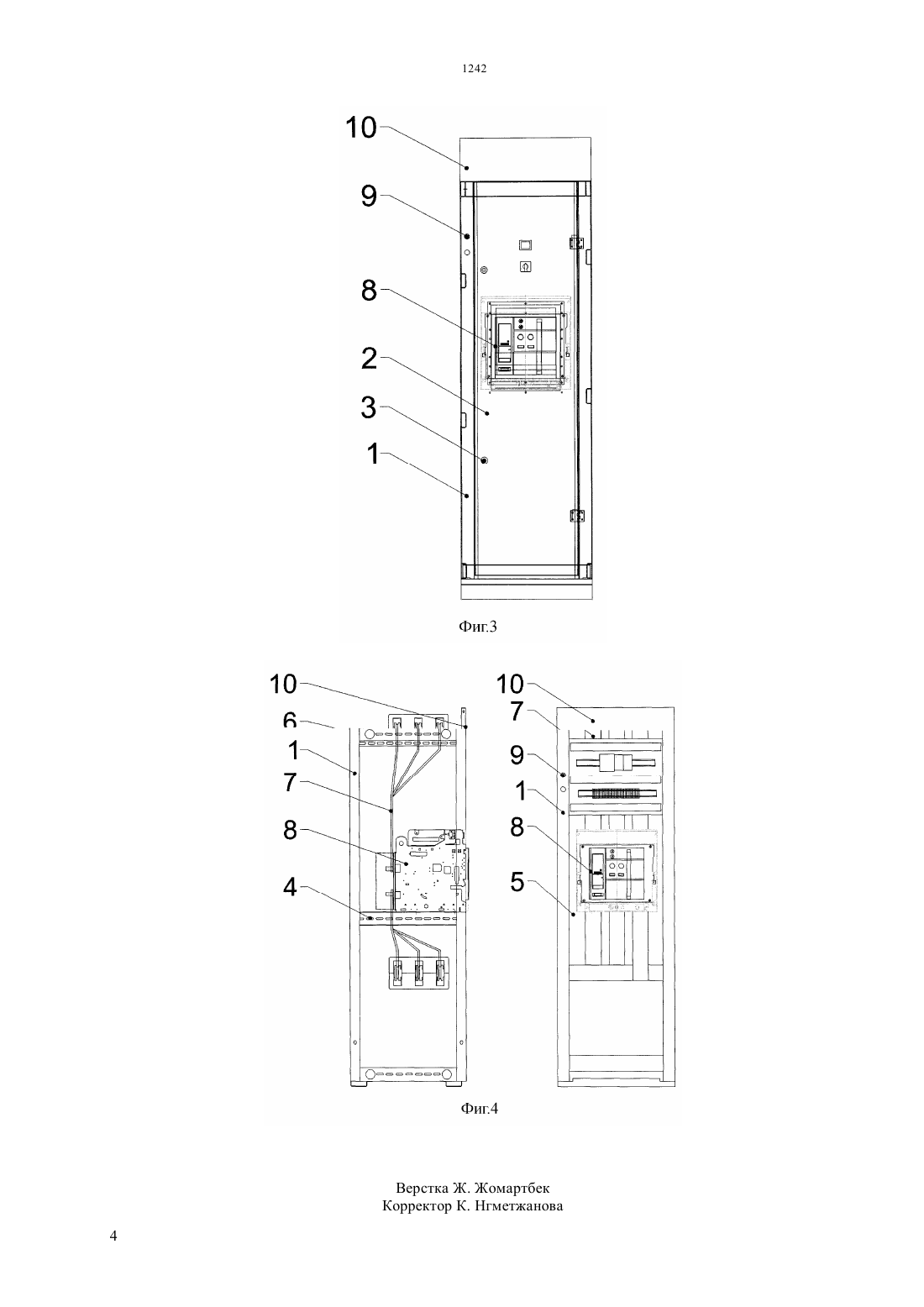

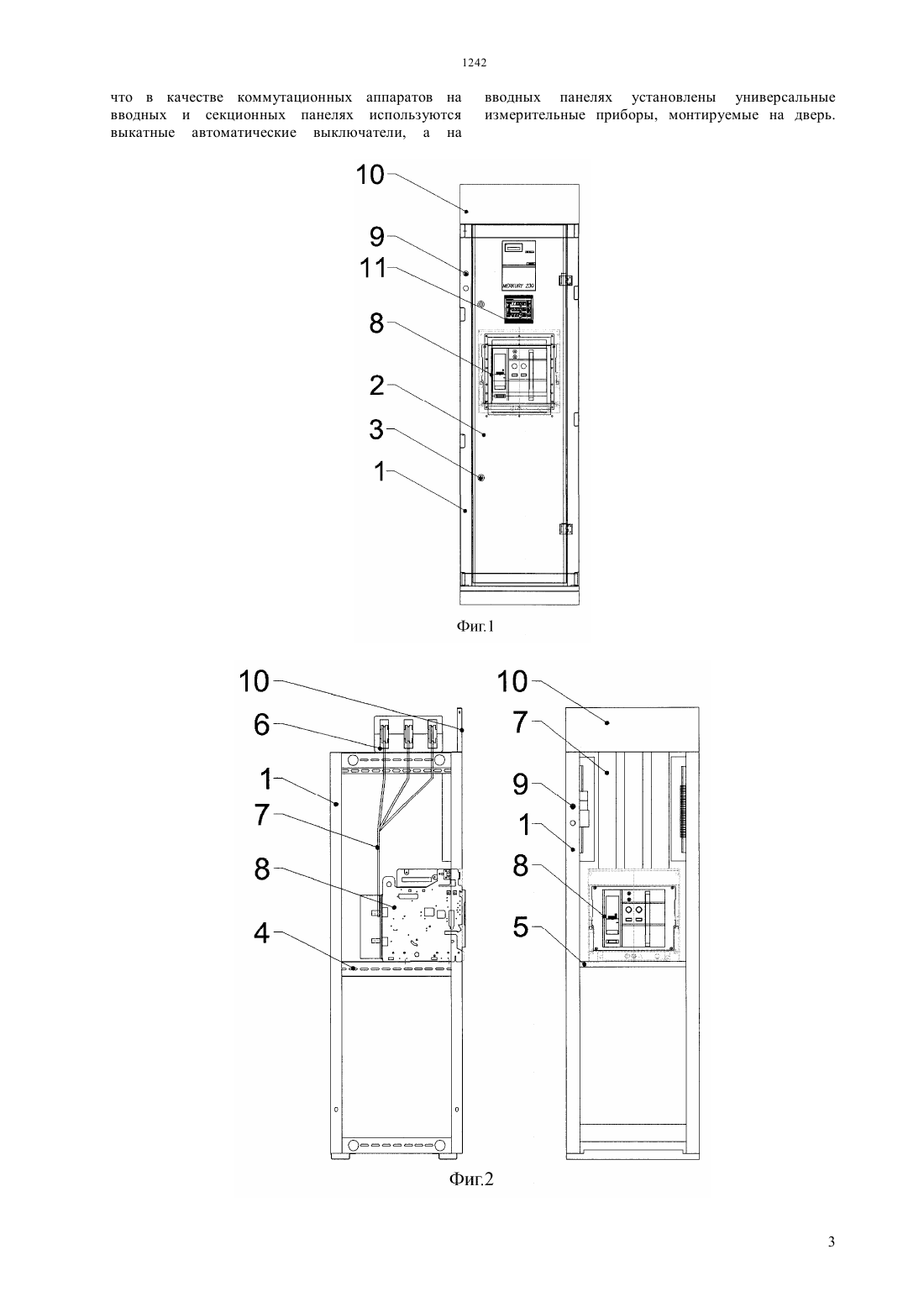

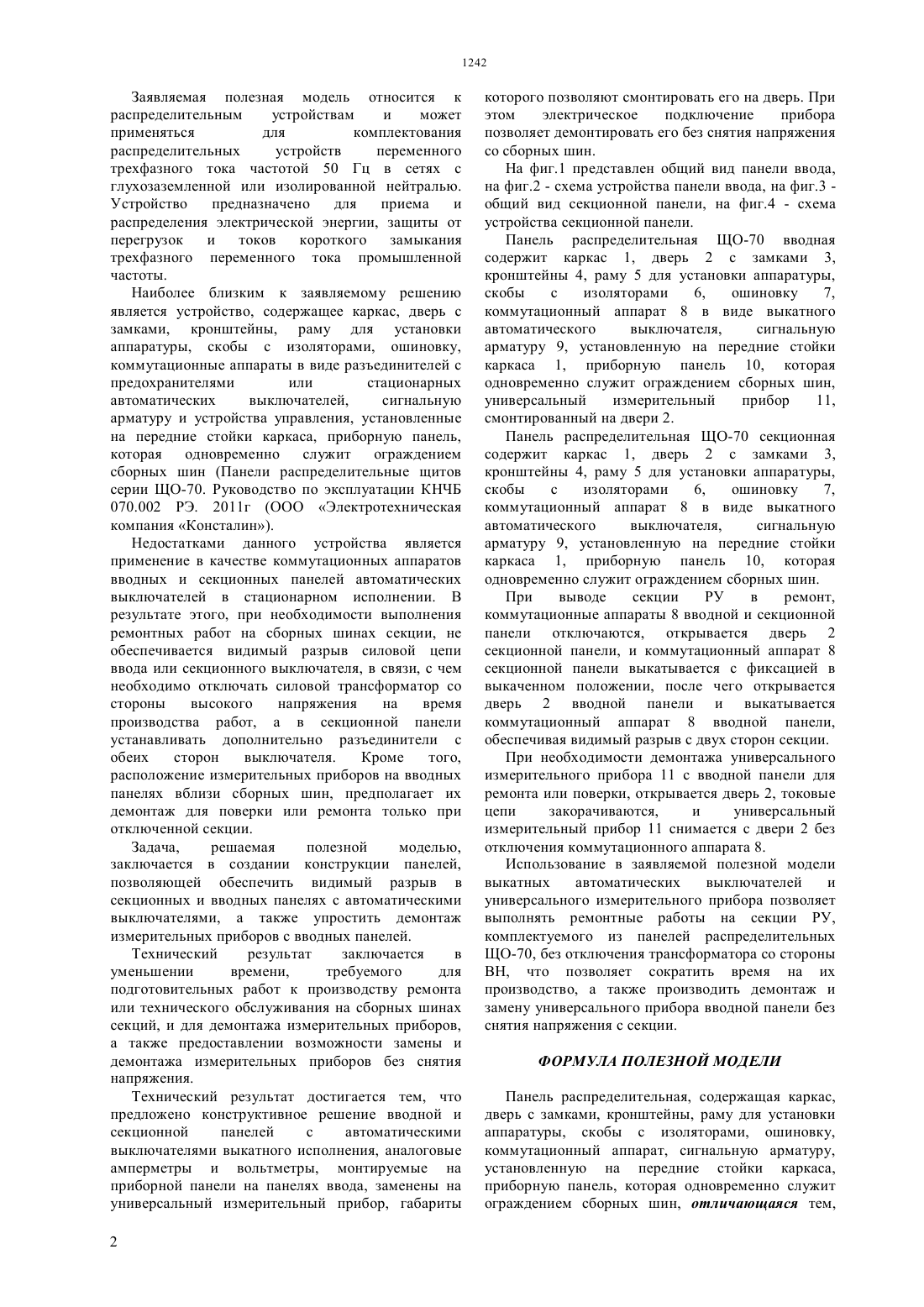

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ а также предоставлении возможности замены и демонтажа измерительных приборов без снятия напряжения. Технический результат достигается тем, что предложено конструктивное решение вводной и секционной панелей с автоматическими выключателями выкатного исполнения, аналоговые амперметры и вольтметры, монтируемые на приборной панели на панелях ввода, заменены на универсальный измерительный прибор, габариты которого позволяют смонтировать его на дверь. При этом электрическое подключение прибора позволяет демонтировать его без снятия напряжения со сборных шин. Использование в заявляемой полезной модели выкатных автоматических выключателей и универсального измерительного прибора позволяет выполнять ремонтные работы на секции РУ,комплектуемого из панелей распределительных ЩО-70, без отключения трансформатора со стороны ВН, что позволяет сократить время на их производство, а также производить демонтаж и замену универсального прибора вводной панели без снятия напряжения с секции.(56) Панели распределительных щитов серии ЩО 70, Руководство по эксплуатации КНЧБ 070.002 РЭ,Челябинск, 2011(57) Заявляемая полезная модель, панели распределительные ЩО-70,относится к распределительным устройствам и может применяться для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц в сетях с глухозаземленной или изолированной нейтралью. Устройство предназначено для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания трехфазного переменного тока промышленной частоты. Технический результат заключается в уменьшении времени,требуемого для подготовительных работ к производству ремонта или технического обслуживания на сборных шинах секций, и для демонтажа измерительных приборов, 1242 Заявляемая полезная модель относится к распределительным устройствам и может применяться для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц в сетях с глухозаземленной или изолированной нейтралью. Устройство предназначено для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания трехфазного переменного тока промышленной частоты. Наиболее близким к заявляемому решению является устройство, содержащее каркас, дверь с замками, кронштейны, раму для установки аппаратуры, скобы с изоляторами, ошиновку,коммутационные аппараты в виде разъединителей с предохранителями или стационарных автоматических выключателей,сигнальную арматуру и устройства управления, установленные на передние стойки каркаса, приборную панель,которая одновременно служит ограждением сборных шин (Панели распределительные щитов серии ЩО-70. Руководство по эксплуатации КНЧБ 070.002 РЭ. 2011 г (ООО Электротехническая компания Консталин). Недостатками данного устройства является применение в качестве коммутационных аппаратов вводных и секционных панелей автоматических выключателей в стационарном исполнении. В результате этого, при необходимости выполнения ремонтных работ на сборных шинах секции, не обеспечивается видимый разрыв силовой цепи ввода или секционного выключателя, в связи, с чем необходимо отключать силовой трансформатор со стороны высокого напряжения на время производства работ, а в секционной панели устанавливать дополнительно разъединители с обеих сторон выключателя. Кроме того,расположение измерительных приборов на вводных панелях вблизи сборных шин, предполагает их демонтаж для поверки или ремонта только при отключенной секции. Задача,решаемая полезной моделью,заключается в создании конструкции панелей,позволяющей обеспечить видимый разрыв в секционных и вводных панелях с автоматическими выключателями, а также упростить демонтаж измерительных приборов с вводных панелей. Технический результат заключается в уменьшении времени,требуемого для подготовительных работ к производству ремонта или технического обслуживания на сборных шинах секций, и для демонтажа измерительных приборов,а также предоставлении возможности замены и демонтажа измерительных приборов без снятия напряжения. Технический результат достигается тем, что предложено конструктивное решение вводной и секционной панелей с автоматическими выключателями выкатного исполнения, аналоговые амперметры и вольтметры, монтируемые на приборной панели на панелях ввода, заменены на универсальный измерительный прибор, габариты 2 которого позволяют смонтировать его на дверь. При этом электрическое подключение прибора позволяет демонтировать его без снятия напряжения со сборных шин. На фиг.1 представлен общий вид панели ввода,на фиг.2 - схема устройства панели ввода, на фиг.3 общий вид секционной панели, на фиг.4 - схема устройства секционной панели. Панель распределительная ЩО-70 вводная содержит каркас 1, дверь 2 с замками 3,кронштейны 4, раму 5 для установки аппаратуры,скобы с изоляторами 6,ошиновку 7,коммутационный аппарат 8 в виде выкатного автоматического выключателя,сигнальную арматуру 9, установленную на передние стойки каркаса 1, приборную панель 10, которая одновременно служит ограждением сборных шин,универсальный измерительный прибор 11,смонтированный на двери 2. Панель распределительная ЩО-70 секционная содержит каркас 1, дверь 2 с замками 3,кронштейны 4, раму 5 для установки аппаратуры,скобы с изоляторами 6,ошиновку 7,коммутационный аппарат 8 в виде выкатного автоматического выключателя,сигнальную арматуру 9, установленную на передние стойки каркаса 1, приборную панель 10, которая одновременно служит ограждением сборных шин. При выводе секции РУ в ремонт,коммутационные аппараты 8 вводной и секционной панели отключаются, открывается дверь 2 секционной панели, и коммутационный аппарат 8 секционной панели выкатывается с фиксацией в выкаченном положении, после чего открывается дверь 2 вводной панели и выкатывается коммутационный аппарат 8 вводной панели,обеспечивая видимый разрыв с двух сторон секции. При необходимости демонтажа универсального измерительного прибора 11 с вводной панели для ремонта или поверки, открывается дверь 2, токовые цепи закорачиваются,и универсальный измерительный прибор 11 снимается с двери 2 без отключения коммутационного аппарата 8. Использование в заявляемой полезной модели выкатных автоматических выключателей и универсального измерительного прибора позволяет выполнять ремонтные работы на секции РУ,комплектуемого из панелей распределительных ЩО-70, без отключения трансформатора со стороны ВН, что позволяет сократить время на их производство, а также производить демонтаж и замену универсального прибора вводной панели без снятия напряжения с секции. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Панель распределительная, содержащая каркас,дверь с замками, кронштейны, раму для установки аппаратуры, скобы с изоляторами, ошиновку,коммутационный аппарат, сигнальную арматуру,установленную на передние стойки каркаса,приборную панель, которая одновременно служит ограждением сборных шин, отличающаяся тем, 1242 что в качестве коммутационных аппаратов на вводных и секционных панелях используются выкатные автоматические выключатели, а на вводных панелях установлены универсальные измерительные приборы, монтируемые на дверь.
