Панель распределительная ЩО70 секционная со шкафом автоматического включения резерва (АВР)

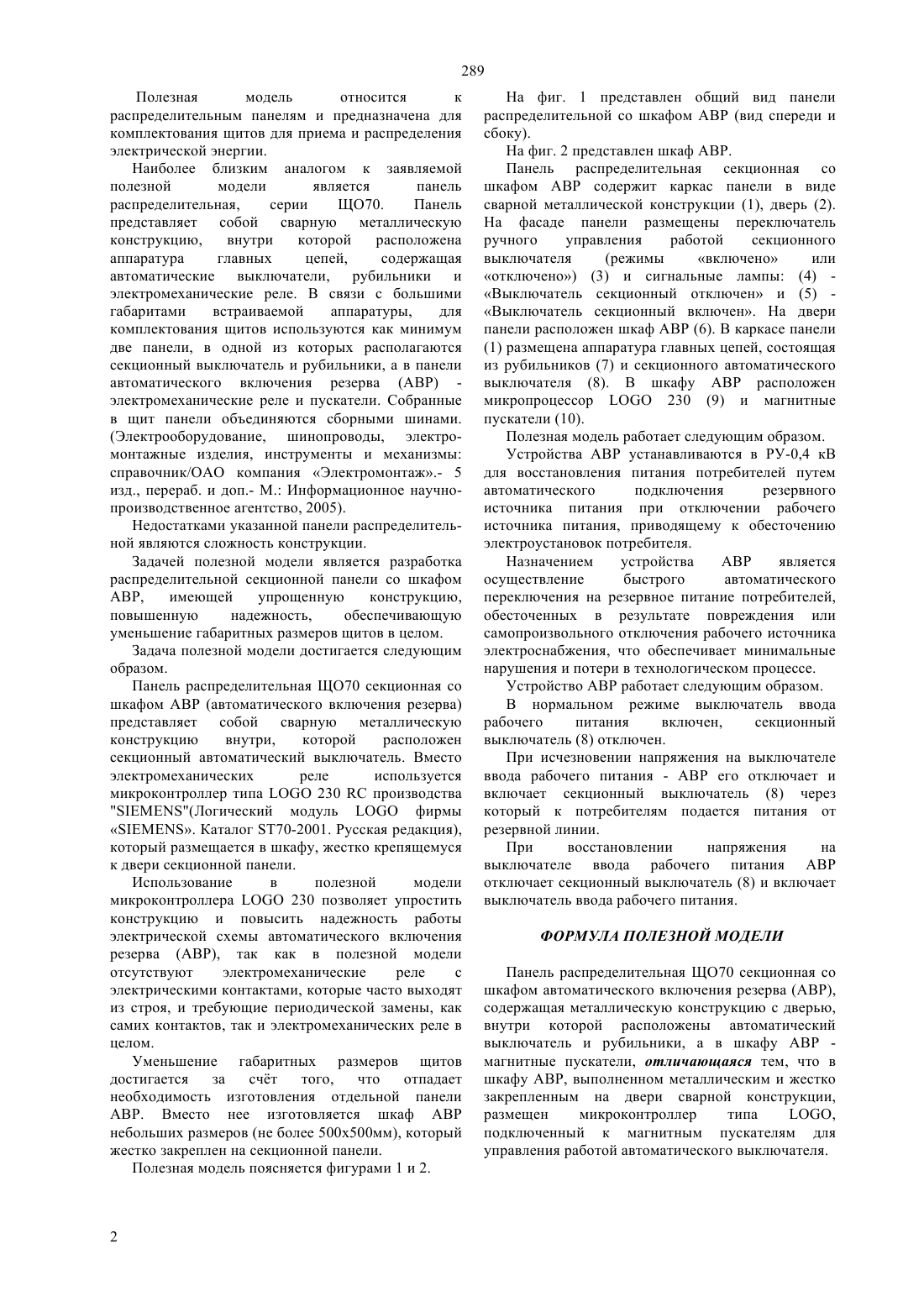

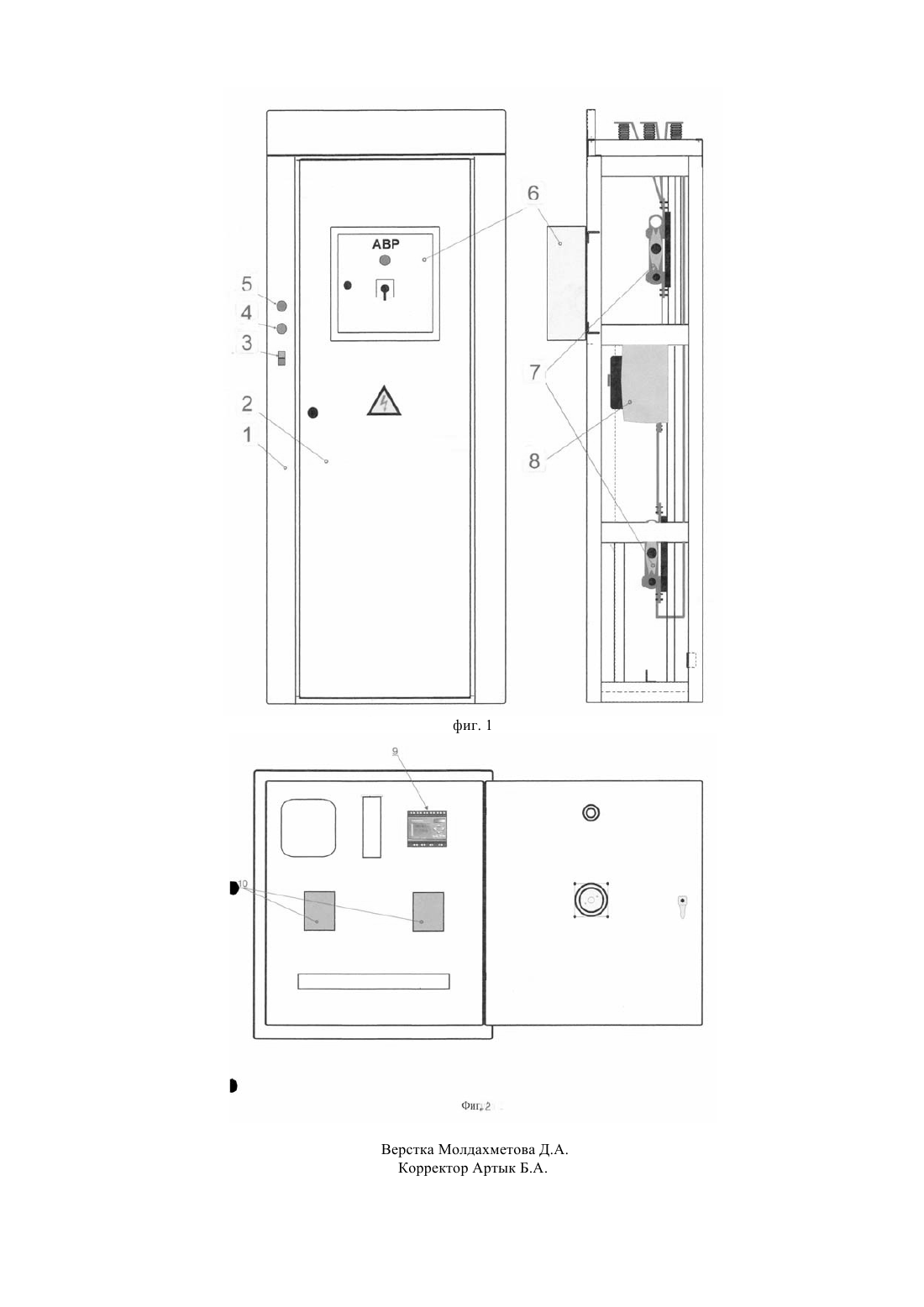

(51) 02 1/015 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ АВР,имеющей упрощенную конструкцию,повышенную надежность,обеспечивающую уменьшение габаритных размеров щитов в целом. Панель распределительная ЩО 70 секционная со шкафом автоматического включения резерва (АВР) представляет собой сварную металлическую конструкцию с дверью. Внутри панели расположены автоматический выключатель и рубильники. Вместо электромеханических реле используется микроконтроллер типа 230 производства , который размещается в шкафу, жестко крепящемуся к двери секционной панели. Уменьшение габаритных размеров щитов ЩО 70 за счет того, что отпадает необходимость изготовления отдельной панели АВР. Вместо нее изготовляется шкаф АВР небольших размеров (не более 500 х 500 мм), который жестко закреплен на секционной панели ЩО 70.(72) Водопьянов Павел Сергеевич Рязанцев Олег Владимирович(54) ПАНЕЛЬ РАСПРЕДЕЛИТЕЛЬНАЯ ЩО 70 СЕКЦИОННАЯ СО ШКАФОМ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ РЕЗЕРВА (АВР)(57) Полезная модель относится к распределительным панелям и предназначена для комплектования щитов для приема и распределения электрической энергии. Задачей полезной модели является разработка распределительной секционной панели со шкафом 289 Полезная модель относится к распределительным панелям и предназначена для комплектования щитов для приема и распределения электрической энергии. Наиболее близким аналогом к заявляемой полезной модели является панель распределительная,серии ЩО 70. Панель представляет собой сварную металлическую конструкцию,внутри которой расположена аппаратура главных цепей,содержащая автоматические выключатели, рубильники и электромеханические реле. В связи с большими габаритами встраиваемой аппаратуры,для комплектования щитов используются как минимум две панели, в одной из которых располагаются секционный выключатель и рубильники, а в панели автоматического включения резерва (АВР) электромеханические реле и пускатели. Собранные в щит панели объединяются сборными шинами.(Электрооборудование, шинопроводы, электромонтажные изделия, инструменты и механизмы справочник/ОАО компания Электромонтаж.- 5 изд., перераб. и доп.- М. Информационное научнопроизводственное агентство, 2005). Недостатками указанной панели распределительной являются сложность конструкции. Задачей полезной модели является разработка распределительной секционной панели со шкафом АВР,имеющей упрощенную конструкцию,повышенную надежность,обеспечивающую уменьшение габаритных размеров щитов в целом. Задача полезной модели достигается следующим образом. Панель распределительная ЩО 70 секционная со шкафом АВР (автоматического включения резерва) представляет собой сварную металлическую конструкцию внутри,которой расположен секционный автоматический выключатель. Вместо электромеханических реле используется микроконтроллер типа 230 производства. Каталог 70-2001. Русская редакция),который размещается в шкафу, жестко крепящемуся к двери секционной панели. Использование в полезной модели микроконтроллера 230 позволяет упростить конструкцию и повысить надежность работы электрической схемы автоматического включения резерва (АВР), так как в полезной модели отсутствуют электромеханические реле с электрическими контактами, которые часто выходят из строя, и требующие периодической замены, как самих контактов, так и электромеханических реле в целом. Уменьшение габаритных размеров щитов достигается за счт того,что отпадает необходимость изготовления отдельной панели АВР. Вместо нее изготовляется шкаф АВР небольших размеров (не более 500 х 500 мм), который жестко закреплен на секционной панели. Полезная модель поясняется фигурами 1 и 2. На фиг. 1 представлен общий вид панели распределительной со шкафом АВР (вид спереди и сбоку). На фиг. 2 представлен шкаф АВР. Панель распределительная секционная со шкафом АВР содержит каркас панели в виде сварной металлической конструкции (1), дверь (2). На фасаде панели размещены переключатель ручного управления работой секционного выключателя(режимы включено или отключено) (3) и сигнальные лампы (4) Выключатель секционный отключен и (5) Выключатель секционный включен. На двери панели расположен шкаф АВР (6). В каркасе панели(1) размещена аппаратура главных цепей, состоящая из рубильников (7) и секционного автоматического выключателя (8). В шкафу АВР расположен микропроцессор 230 (9) и магнитные пускатели (10). Полезная модель работает следующим образом. Устройства АВР устанавливаются в РУ-0,4 кВ для восстановления питания потребителей путем автоматического подключения резервного источника питания при отключении рабочего источника питания, приводящему к обесточению электроустановок потребителя. Назначением устройства АВР является осуществление быстрого автоматического переключения на резервное питание потребителей,обесточенных в результате повреждения или самопроизвольного отключения рабочего источника электроснабжения, что обеспечивает минимальные нарушения и потери в технологическом процессе. Устройство АВР работает следующим образом. В нормальном режиме выключатель ввода рабочего питания включен,секционный выключатель (8) отключен. При исчезновении напряжения на выключателе ввода рабочего питания - АВР его отключает и включает секционный выключатель (8) через который к потребителям подается питания от резервной линии. При восстановлении напряжения на выключателе ввода рабочего питания АВР отключает секционный выключатель (8) и включает выключатель ввода рабочего питания. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Панель распределительная ЩО 70 секционная со шкафом автоматического включения резерва (АВР),содержащая металлическую конструкцию с дверью,внутри которой расположены автоматический выключатель и рубильники, а в шкафу АВР магнитные пускатели, отличающаяся тем, что в шкафу АВР, выполненном металлическим и жестко закрепленным на двери сварной конструкции,размещен микроконтроллер типа,подключенный к магнитным пускателям для управления работой автоматического выключателя.
