Камера сборная одностороннего обслуживания КСО-3М

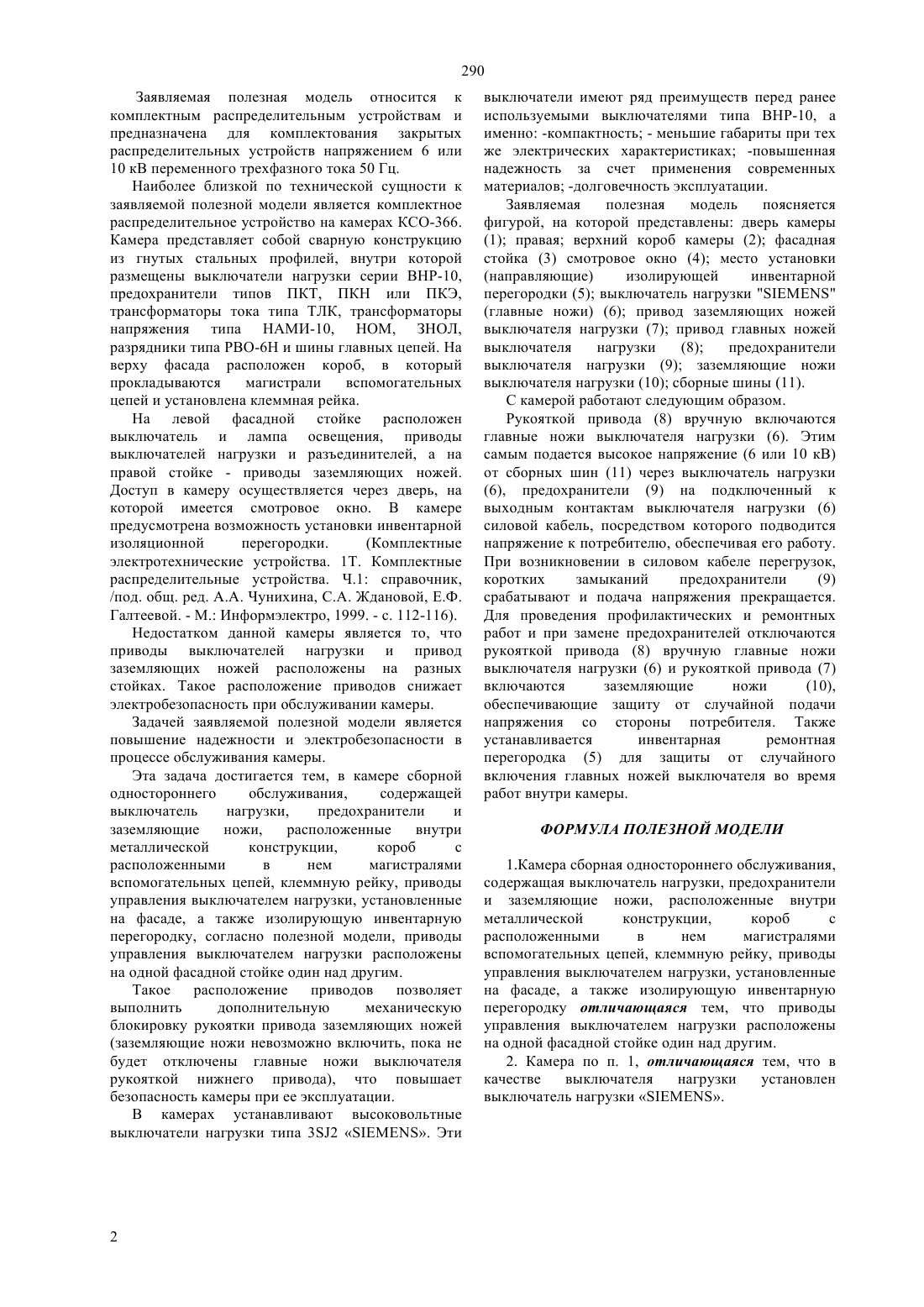

(51)7 02 13/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ устройств напряжением 6 или 10 кВ переменного трехфазного тока 50 Гц. Задачей полезной модели является повышение надежности и электробезопасности в процессе обслуживания камеры. Камера сборная одностороннего обслуживания представляет собой металлическую конструкцию,внутри которой размещены выключатель нагрузки,предохранители и заземляющие ножи. Вверху на фасаде камеры расположен короб, в котором прокладываются магистрали вспомогательных цепей и установлена клеммная рейка. Приводы применяемые для управления выключателем нагрузки, установлены на одной фасадной стойке камеры друг над другом. В камерах устанавливают высоковольтные выключатели нагрузки .. Комплектные распределительные устройства Ч.1 Справочник под общ. ред. Чунихина А.А.,Ждановой С.А.,Галтеевой Е.Ф,-М. Информэлектро, 1999, с.112-116.(54) КАМЕРА СБОРНАЯ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-3 М(57) Камера сборная одностороннего обслуживания серии КСО-ЗМ относится к комплектным распределительным устройствам и предназначена для комплектования закрытых распределительных 290 Заявляемая полезная модель относится к комплектным распределительным устройствам и предназначена для комплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного трехфазного тока 50 Гц. Наиболее близкой по технической сущности к заявляемой полезной модели является комплектное распределительное устройство на камерах КСО-366. Камера представляет собой сварную конструкцию из гнутых стальных профилей, внутри которой размещены выключатели нагрузки серии ВНР-10,предохранители типов ПКТ, ПКН или ПКЭ,трансформаторы тока типа ТЛК, трансформаторы напряжения типа НАМИ-10, НОМ, ЗНОЛ,разрядники типа РВО-6 Н и шины главных цепей. На верху фасада расположен короб, в который прокладываются магистрали вспомогательных цепей и установлена клеммная рейка. На левой фасадной стойке расположен выключатель и лампа освещения, приводы выключателей нагрузки и разъединителей, а на правой стойке - приводы заземляющих ножей. Доступ в камеру осуществляется через дверь, на которой имеется смотровое окно. В камере предусмотрена возможность установки инвентарной изоляционной перегородки.(Комплектные электротехнические устройства. 1. Комплектные распределительные устройства. Ч.1 справочник,/под. общ. ред. А.А. Чунихина, С.А. Ждановой, Е.Ф. Галтеевой. - М. Информэлектро, 1999. - с. 112-116). Недостатком данной камеры является то, что приводы выключателей нагрузки и привод заземляющих ножей расположены на разных стойках. Такое расположение приводов снижает электробезопасность при обслуживании камеры. Задачей заявляемой полезной модели является повышение надежности и электробезопасности в процессе обслуживания камеры. Эта задача достигается тем, в камере сборной одностороннего обслуживания,содержащей выключатель нагрузки,предохранители и заземляющие ножи,расположенные внутри металлической конструкции,короб с расположенными в нем магистралями вспомогательных цепей, клеммную рейку, приводы управления выключателем нагрузки, установленные на фасаде, а также изолирующую инвентарную перегородку, согласно полезной модели, приводы управления выключателем нагрузки расположены на одной фасадной стойке один над другим. Такое расположение приводов позволяет выполнить дополнительную механическую блокировку рукоятки привода заземляющих ножей(заземляющие ножи невозможно включить, пока не будет отключены главные ножи выключателя рукояткой нижнего привода), что повышает безопасность камеры при ее эксплуатации. В камерах устанавливают высоковольтные выключатели нагрузки типа 32 . Эти выключатели имеют ряд преимуществ перед ранее используемыми выключателями типа ВНР-10, а именно -компактность - меньшие габариты при тех же электрических характеристиках -повышенная надежность за счет применения современных материалов -долговечность эксплуатации. Заявляемая полезная модель поясняется фигурой, на которой представлены дверь камеры(1) правая верхний короб камеры (2) фасадная стойка (3) смотровое окно (4) место установки(направляющие) изолирующей инвентарной перегородки (5) выключатель нагрузки(главные ножи) (6) привод заземляющих ножей выключателя нагрузки (7) привод главных ножей выключателя нагрузки(8) предохранители выключателя нагрузки (9) заземляющие ножи выключателя нагрузки (10) сборные шины (11). С камерой работают следующим образом. Рукояткой привода (8) вручную включаются главные ножи выключателя нагрузки (6). Этим самым подается высокое напряжение (6 или 10 кВ) от сборных шин (11) через выключатель нагрузки(6), предохранители (9) на подключенный к выходным контактам выключателя нагрузки (6) силовой кабель, посредством которого подводится напряжение к потребителю, обеспечивая его работу. При возникновении в силовом кабеле перегрузок,коротких замыканий предохранители(9) срабатывают и подача напряжения прекращается. Для проведения профилактических и ремонтных работ и при замене предохранителей отключаются рукояткой привода (8) вручную главные ножи выключателя нагрузки (6) и рукояткой привода (7) включаются заземляющие ножи(10),обеспечивающие защиту от случайной подачи напряжения со стороны потребителя. Также устанавливается инвентарная ремонтная перегородка (5) для защиты от случайного включения главных ножей выключателя во время работ внутри камеры. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1.Камера сборная одностороннего обслуживания,содержащая выключатель нагрузки, предохранители и заземляющие ножи, расположенные внутри металлической конструкции,короб с расположенными в нем магистралями вспомогательных цепей, клеммную рейку, приводы управления выключателем нагрузки, установленные на фасаде, а также изолирующую инвентарную перегородку отличающаяся тем, что приводы управления выключателем нагрузки расположены на одной фасадной стойке один над другим. 2. Камера по п. 1, отличающаяся тем, что в качестве выключателя нагрузки установлен выключатель нагрузки .
