Трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины

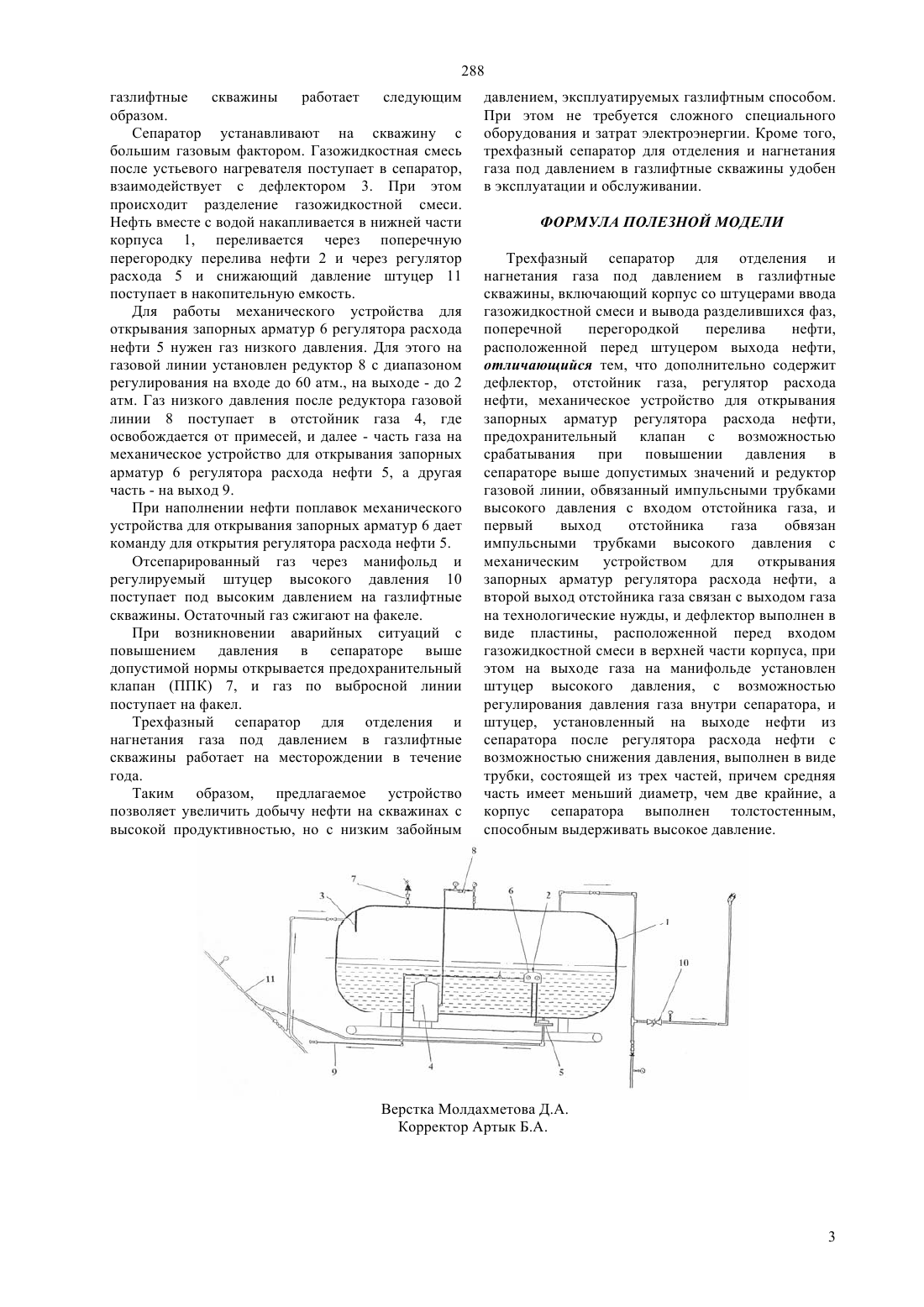

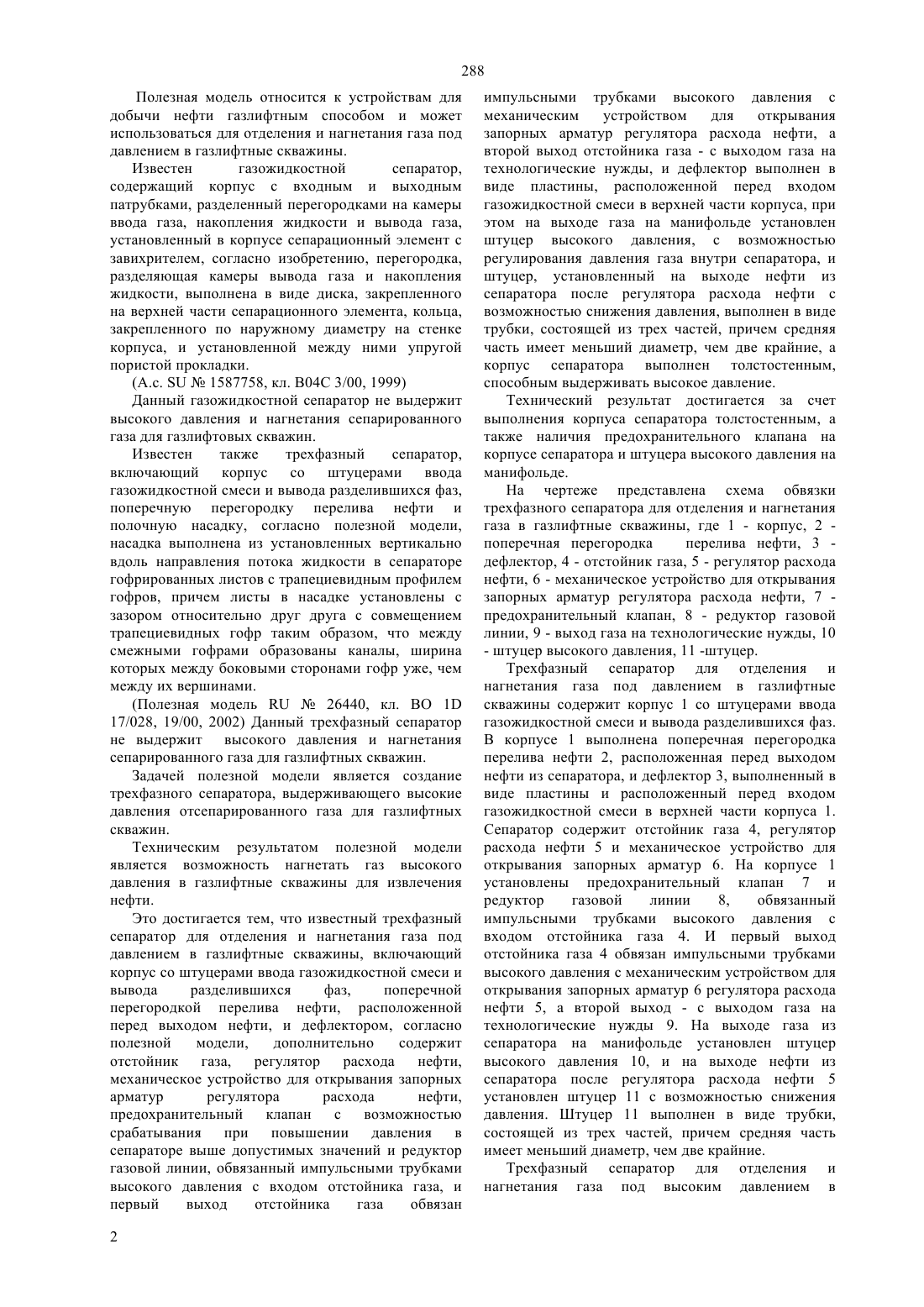

(51)7 Е 21 В 43/00, Е 21 В 43/34, Е 21 В 43/40 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ механическое устройство для открывания запорных арматур регулятора расхода нефти,предохранительный клапан с возможностью срабатывания при повышении давления в сепараторе выше допустимых значений и редуктор газовой линии, обвязанный импульсными трубками высокого давления с входом отстойника газа, и первый выход отстойника газа обвязан импульсными трубками высокого давления с механическим устройством для открывания запорных арматур регулятора расхода нефти, а второй выход отстойника газа - с выходом газа на технологические нужды, и дефлектор выполнен в виде пластины, расположенной перед входом газожидкостной смеси в верхней части корпуса, при этом на выходе газа на манифольде установлен штуцер высокого давления, с возможностью регулирования давления газа внутри сепаратора, и штуцер, установленный на выходе нефти из сепаратора после регулятора расхода нефти с возможностью снижения давления, выполнен в виде трубки, состоящей из трех частей, причем средняя часть имеет меньший диаметр, чем две крайние, а корпус сепаратора выполнен толстостенным,способным выдерживать высокое давление.(56) Полезная модель РФ 26440, кл. В 0117/028, 19/00, 2002.(54) ТРЕХФАЗНЫЙ СЕПАРАТОР ДЛЯ ОТДЕЛЕНИЯ И НАГНЕТАНИЯ ГАЗА ПОД ДАВЛЕНИЕМ В ГАЗЛИФТНЫЕ СКВАЖИНЫ(57) Полезная модель относится к устройствам для добычи нефти газлифтным способом и может использоваться для отделения и нагнетания газа под давлением в газлифтные скважины. Техническим результатом полезной модели является возможность нагнетать газ высокого давления в газлифтные скважины для извлечения нефти. Это достигается тем, что известный трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины, включающий корпус со штуцерами ввода газожидкостной смеси и вывода разделившихся фаз,поперечной перегородкой перелива нефти, расположенной перед выходом нефти, и дефлектором, согласно полезной модели,дополнительно содержит отстойник газа, регулятор расхода нефти, 288 Полезная модель относится к устройствам для добычи нефти газлифтным способом и может использоваться для отделения и нагнетания газа под давлением в газлифтные скважины. Известен газожидкостной сепаратор,содержащий корпус с входным и выходным патрубками, разделенный перегородками на камеры ввода газа, накопления жидкости и вывода газа,установленный в корпусе сепарационный элемент с завихрителем, согласно изобретению, перегородка,разделяющая камеры вывода газа и накопления жидкости, выполнена в виде диска, закрепленного на верхней части сепарационного элемента, кольца,закрепленного по наружному диаметру на стенке корпуса, и установленной между ними упругой пористой прокладки.(А.с.1587758, кл. В 04 С 3/00, 1999) Данный газожидкостной сепаратор не выдержит высокого давления и нагнетания сепарированного газа для газлифтовых скважин. Известен также трехфазный сепаратор,включающий корпус со штуцерами ввода газожидкостной смеси и вывода разделившихся фаз,поперечную перегородку перелива нефти и полочную насадку, согласно полезной модели,насадка выполнена из установленных вертикально вдоль направления потока жидкости в сепараторе гофрированных листов с трапециевидным профилем гофров, причем листы в насадке установлены с зазором относительно друг друга с совмещением трапециевидных гофр таким образом, что между смежными гофрами образованы каналы, ширина которых между боковыми сторонами гофр уже, чем между их вершинами.(Полезная модель 26440, кл. ВО 1 17/028, 19/00, 2002) Данный трехфазный сепаратор не выдержит высокого давления и нагнетания сепарированного газа для газлифтных скважин. Задачей полезной модели является создание трехфазного сепаратора, выдерживающего высокие давления отсепарированного газа для газлифтных скважин. Техническим результатом полезной модели является возможность нагнетать газ высокого давления в газлифтные скважины для извлечения нефти. Это достигается тем, что известный трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины, включающий корпус со штуцерами ввода газожидкостной смеси и вывода разделившихся фаз,поперечной перегородкой перелива нефти, расположенной перед выходом нефти, и дефлектором, согласно полезной модели,дополнительно содержит отстойник газа, регулятор расхода нефти,механическое устройство для открывания запорных арматур регулятора расхода нефти,предохранительный клапан с возможностью срабатывания при повышении давления в сепараторе выше допустимых значений и редуктор газовой линии, обвязанный импульсными трубками высокого давления с входом отстойника газа, и первый выход отстойника газа обвязан 2 импульсными трубками высокого давления с механическим устройством для открывания запорных арматур регулятора расхода нефти, а второй выход отстойника газа - с выходом газа на технологические нужды, и дефлектор выполнен в виде пластины, расположенной перед входом газожидкостной смеси в верхней части корпуса, при этом на выходе газа на манифольде установлен штуцер высокого давления, с возможностью регулирования давления газа внутри сепаратора, и штуцер, установленный на выходе нефти из сепаратора после регулятора расхода нефти с возможностью снижения давления, выполнен в виде трубки, состоящей из трех частей, причем средняя часть имеет меньший диаметр, чем две крайние, а корпус сепаратора выполнен толстостенным,способным выдерживать высокое давление. Технический результат достигается за счет выполнения корпуса сепаратора толстостенным, а также наличия предохранительного клапана на корпусе сепаратора и штуцера высокого давления на манифольде. На чертеже представлена схема обвязки трехфазного сепаратора для отделения и нагнетания газа в газлифтные скважины, где 1 - корпус, 2 поперечная перегородка перелива нефти, 3 дефлектор, 4 - отстойник газа, 5 - регулятор расхода нефти, 6 - механическое устройство для открывания запорных арматур регулятора расхода нефти, 7 предохранительный клапан, 8 - редуктор газовой линии, 9 - выход газа на технологические нужды, 10- штуцер высокого давления, 11 -штуцер. Трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины содержит корпус 1 со штуцерами ввода газожидкостной смеси и вывода разделившихся фаз. В корпусе 1 выполнена поперечная перегородка перелива нефти 2, расположенная перед выходом нефти из сепаратора, и дефлектор 3, выполненный в виде пластины и расположенный перед входом газожидкостной смеси в верхней части корпуса 1. Сепаратор содержит отстойник газа 4, регулятор расхода нефти 5 и механическое устройство для открывания запорных арматур 6. На корпусе 1 установлены предохранительный клапан 7 и редуктор газовой линии 8,обвязанный импульсными трубками высокого давления с входом отстойника газа 4. И первый выход отстойника газа 4 обвязан импульсными трубками высокого давления с механическим устройством для открывания запорных арматур 6 регулятора расхода нефти 5, а второй выход - с выходом газа на технологические нужды 9. На выходе газа из сепаратора на манифольде установлен штуцер высокого давления 10, и на выходе нефти из сепаратора после регулятора расхода нефти 5 установлен штуцер 11 с возможностью снижения давления. Штуцер 11 выполнен в виде трубки,состоящей из трех частей, причем средняя часть имеет меньший диаметр, чем две крайние. Трехфазный сепаратор для отделения и нагнетания газа под высоким давлением в 288 газлифтные скважины работает следующим образом. Сепаратор устанавливают на скважину с большим газовым фактором. Газожидкостная смесь после устьевого нагревателя поступает в сепаратор,взаимодействует с дефлектором 3. При этом происходит разделение газожидкостной смеси. Нефть вместе с водой накапливается в нижней части корпуса 1, переливается через поперечную перегородку перелива нефти 2 и через регулятор расхода 5 и снижающий давление штуцер 11 поступает в накопительную емкость. Для работы механического устройства для открывания запорных арматур 6 регулятора расхода нефти 5 нужен газ низкого давления. Для этого на газовой линии установлен редуктор 8 с диапазоном регулирования на входе до 60 атм., на выходе - до 2 атм. Газ низкого давления после редуктора газовой линии 8 поступает в отстойник газа 4, где освобождается от примесей, и далее - часть газа на механическое устройство для открывания запорных арматур 6 регулятора расхода нефти 5, а другая часть - на выход 9. При наполнении нефти поплавок механического устройства для открывания запорных арматур 6 дает команду для открытия регулятора расхода нефти 5. Отсепарированный газ через манифольд и регулируемый штуцер высокого давления 10 поступает под высоким давлением на газлифтные скважины. Остаточный газ сжигают на факеле. При возникновении аварийных ситуаций с повышением давления в сепараторе выше допустимой нормы открывается предохранительный клапан (ППК) 7, и газ по выбросной линии поступает на факел. Трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины работает на месторождении в течение года. Таким образом, предлагаемое устройство позволяет увеличить добычу нефти на скважинах с высокой продуктивностью, но с низким забойным давлением, эксплуатируемых газлифтным способом. При этом не требуется сложного специального оборудования и затрат электроэнергии. Кроме того,трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины удобен в эксплуатации и обслуживании. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Трехфазный сепаратор для отделения и нагнетания газа под давлением в газлифтные скважины, включающий корпус со штуцерами ввода газожидкостной смеси и вывода разделившихся фаз,поперечной перегородкой перелива нефти,расположенной перед штуцером выхода нефти,отличающийся тем, что дополнительно содержит дефлектор, отстойник газа, регулятор расхода нефти, механическое устройство для открывания запорных арматур регулятора расхода нефти,предохранительный клапан с возможностью срабатывания при повышении давления в сепараторе выше допустимых значений и редуктор газовой линии, обвязанный импульсными трубками высокого давления с входом отстойника газа, и первый выход отстойника газа обвязан импульсными трубками высокого давления с механическим устройством для открывания запорных арматур регулятора расхода нефти, а второй выход отстойника газа связан с выходом газа на технологические нужды, и дефлектор выполнен в виде пластины, расположенной перед входом газожидкостной смеси в верхней части корпуса, при этом на выходе газа на манифольде установлен штуцер высокого давления, с возможностью регулирования давления газа внутри сепаратора, и штуцер, установленный на выходе нефти из сепаратора после регулятора расхода нефти с возможностью снижения давления, выполнен в виде трубки, состоящей из трех частей, причем средняя часть имеет меньший диаметр, чем две крайние, а корпус сепаратора выполнен толстостенным,способным выдерживать высокое давление.
