Устройство для центрирования ленты конвейера

Скачать PDF файл.

Формула / Реферат

Полезная модель относится к конвейерному транспорту, а, именно, к устройствам для центрирования ленты конвейера.
Техническим результатом полезной модели является повышение эффективности его работы и удобства в пользовании.
Это достигается тем, что в предлагаемом устройстве для центрирования ленты конвейера, включающим центрирующий ролик с винтовым выступом на корпусе, расположенный под лентой на опоре, установленной на раме шарнирно и выполненной в виде стойки, образованной из плеч с закреплением на них центрирующего и поддерживающего ленту роликов, соединение опоры с рамой плечом, на котором закреплен центрирующий ролик, посредством механизма ее поворота, связанным с датчиком схода ленты, согласно полезной модели, оно дополнительно снабжено центрирующим роликом, опора дополнительно снабжена плечом, а механизм поворота дополнительно снабжен датчиком схода ленты, при этом опора выполнена в виде трехплечевой стойки, соединенной с рамой посредством механизма поворота, связанного с датчиками схода ленты, центрирующие ролики закреплены на плечах опоры, расположенных по обе стороны относительно центрального плеча, с возможностью перемещения под лентой. При этом устройство установлено под лентой конвейера с возможностью ее опоры на ролики, а винтовые выступы центрирующих роликов имеют разное направление навивки.

Текст

Смотреть все

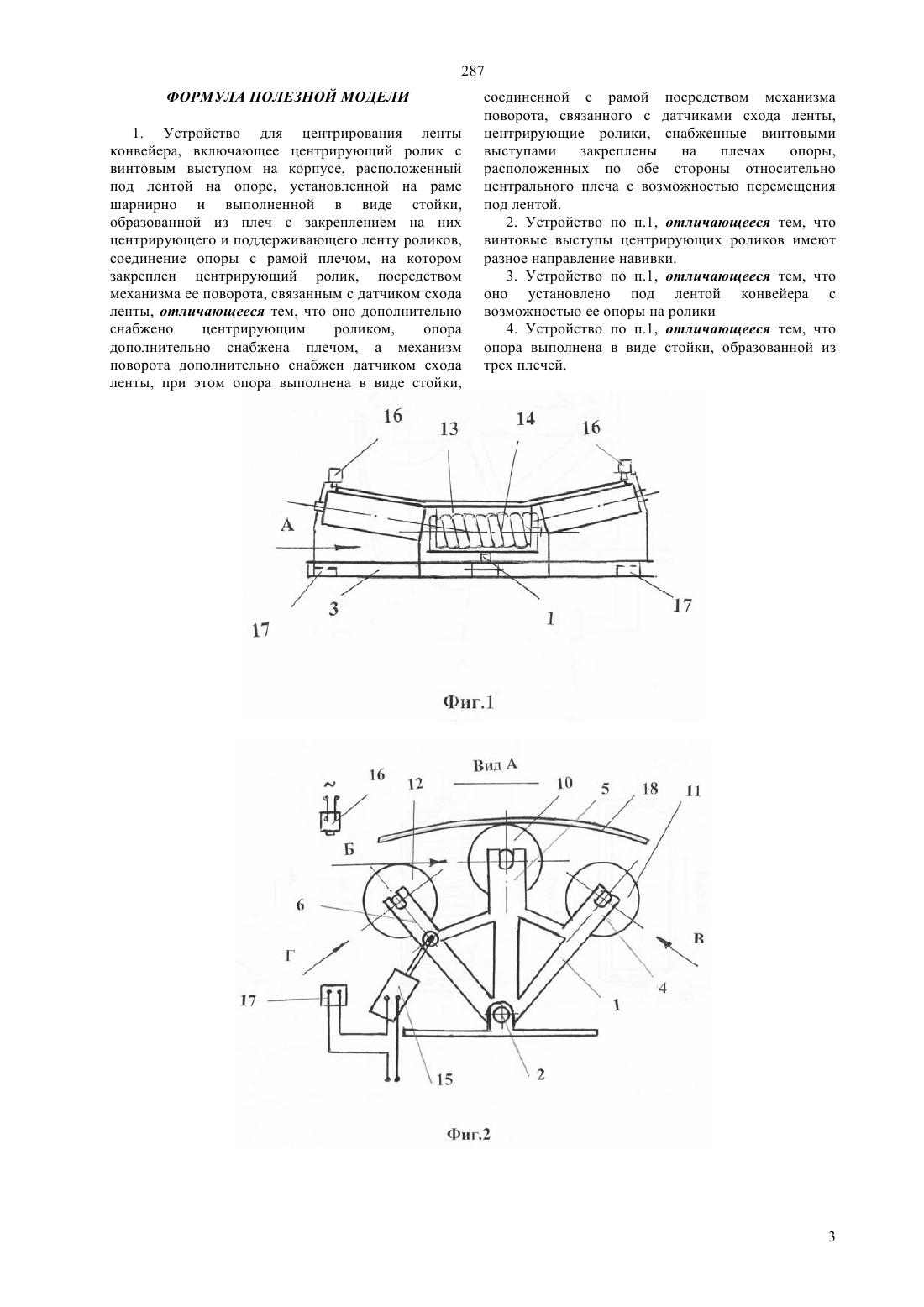

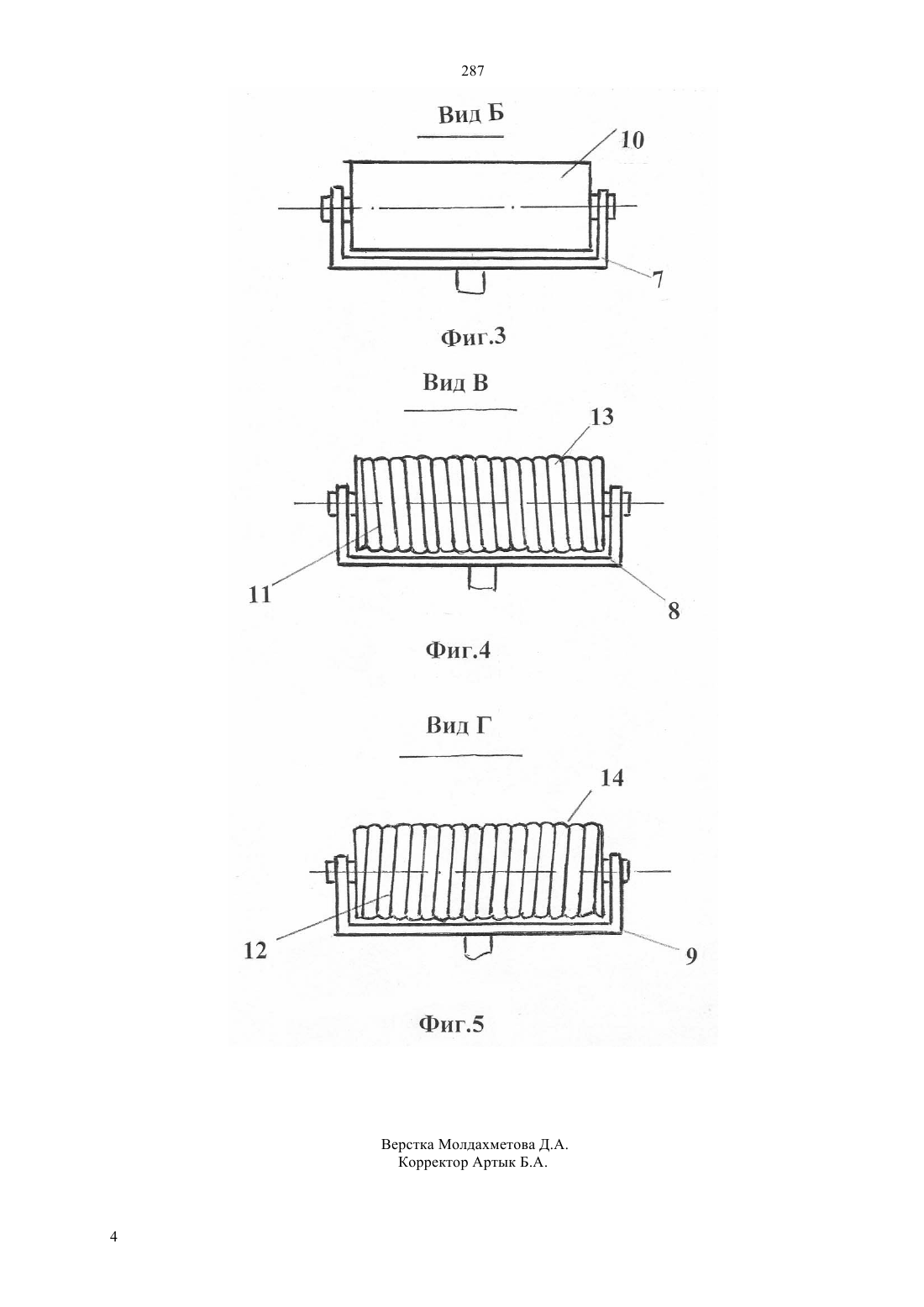

(51)7 65 39/071 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ опоре, установленной на раме шарнирно и выполненной в виде стойки, образованной из плеч с закреплением на них центрирующего и поддерживающего ленту роликов, соединение опоры с рамой плечом, на котором закреплен центрирующий ролик, посредством механизма ее поворота, связанным с датчиком схода ленты,согласно полезной модели, оно дополнительно снабжено центрирующим роликом,опора дополнительно снабжена плечом, а механизм поворота дополнительно снабжен датчиком схода ленты, при этом опора выполнена в виде трехплечевой стойки, соединенной с рамой посредством механизма поворота, связанного с датчиками схода ленты, центрирующие ролики закреплены на плечах опоры, расположенных по обе стороны относительно центрального плеча, с возможностью перемещения под лентой. При этом устройство установлено под лентой конвейера с возможностью ее опоры на ролики, а винтовые выступы центрирующих роликов имеют разное направление навивки.(72) Тайгашинов Дарап Жамантаевич Джиенкулов Заур Сергалиевич Оразбеков Талгат Тлеугабылович(56) Иноземцев В.Г. и др. Автоматические тормоза. М, Транспорт, 1981, с. 55-58. Асадченко В.Р. Автоматические тормоза подвижного состава железнодорожного транспорта (альбом). М.,Транспорт, 2002, с. 39.(54) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ЛЕНТЫ КОНВЕЙЕРА(57) Полезная модель относится к конвейерному транспорту, а, именно, к устройствам для центрирования ленты конвейера. Техническим результатом полезной модели является повышение эффективности его работы и удобства в пользовании. Это достигается тем, что в предлагаемом устройстве для центрирования ленты конвейера,включающим центрирующий ролик с винтовым выступом на корпусе, расположенный под лентой на 287 Полезная модель относится к конвейерному транспорту, а именно к устройствам для центрирования ленты конвейера. Известно устройство для центрирования ленты конвейера,содержащее поворотную вокруг вертикальной оси роликоопору, снабженную дефлекторными роликами, взаимодействующими с лентой при ее смещении , роликоопора снабжена опорными элементами в виде кулачков,установленных на роликах, смонтированных на несущих балках рамы конвейера.(А.С.СССР 361945, кл. В 6539/071, 1970) Недостатком устройства является то, что при контакте с дефлекторными роликами края ленты интенсивно изнашиваются. Известно также устройство для центрирования ленты конвейера, включающее центрирующий ролик с винтовым выступом на корпусе,расположенный под лентой на опоре, установленной на раме шарнирно и выполнен- ной в виде стойки,включающей плечи с закрепленными на одном ее плече центрирующим роликом, а на другом плече поддерживающим ленту роликом , опора соединена с рамой одним плечом посредством пружины, а другим плечом посредством механизма ее поворота,связанным с датчиком схода ленты.(А.С.СССР 1063738, кл. В 6539/071, 1983) К недостаткам известного устройства относится то, что центрирующий ролик имеет винтовой выступ одного направления, а при сходе ленты конвейера в другом направлении возникает необходимость в установке центрирующего ролика с винтовым выступом другого направления, что создает неудобство в пользовании и не обеспечивает достаточной эффективности в работе. Задачей полезной модели является создание устройства для центрирования ленты конвейера ,позволяющего повысить эффективность его работы и удобство в пользовании. Техническим результатом полезной модели является повышение эффективности его работы и удобства в пользовании. Это достигается тем, что в предлагаемом устройстве для центрирования ленты конвейера,включающим центрирующий ролик с винтовым выступом на корпусе, расположенный под лентой на опоре, установленной на раме шарнирно и выполненной в виде стойки, образованной из плеч с закреплением на них центрирующего и поддерживающего ленту роликов, соединение опоры с рамой плечом, на котором закреплен центрирующий ролик, посредством механизма ее поворота, связанным с датчиком схода ленты,согласно полезной модели, оно дополнительно снабжено центрирующим роликом,опора дополнительно снабжена плечом, а механизм поворота дополнительно снабжен датчиком схода ленты, при этом опора выполнена в виде трехплечевой стойки, соединенной с рамой посредством механизма поворота, связанного с датчиками схода ленты, центрирующие ролики закреплены на плечах опоры, расположенных по обе стороны относительно центрального плеча, с 2 возможностью перемещения под лентой. При этом устройство установлено под лентой конвейера с возможностью ее опоры на ролики, а винтовые выступы центрирующих роликов имеют разное направление навивки. Технический результат обеспечивается выполнением опоры и механизма поворота устройства. Предлагаемое устройство для центрирования ленты конвейера представлено на чертежах. На фиг. 1 представлен общий вид устройства На фиг. 2 - то же, вид по стрелке А На фиг. 3 - то же, вид по стрелке Б На фиг. 4 - то же, вид по стрелке В На фиг. 5 - то же, вид по стрелке Г. Предлагаемое устройство для центрирования ленты конвейера содержит опору, выполненную в виде трех плечевой стойки 1, имеющей форму четырехугольника, и шарниром 2 закрепленной на раме 3 конвейера, (фиг. 1, 2) На плечах 4, 5 и 6 стойки 1 закреплены рамки 7,8 и 9, (фиг. 3, 4, 5) в которых установлены поддерживающий ленту ролик 10 и центрирующие ролики 11, 12 с винтовым выступами разного направления 13 и 14 (фиг. 4, 5) на корпусе. Стойка 1 соединена с рамой 3 шарниром 2, а плечами 4, 6 - с механизмом ее поворота 15,выполненным в виде электромагнита с якорем,связанным с датчиками схода ленты, выполненными в виде источников света 16 и фотореле 17. Устройство установлено под лентой 18 конвейера с возможностью ее опоры на ролики 10, 11 и 12. (фиг. 1, 2). Устройство работает следующим образом. При смещении ленты 18 в сторону, она пересекает луч света, поступающий от источника 16 света, на фотореле 17, которое подает сигнал на механизм поворота 15, при этом механизм поворота 15, выводит из контакта с лентой 18 поддерживающий ее ролик 10, а на место его устанавливается центрирующий ролик 11 или 12, в зависимости от направления схода ленты. Благодаря винтовому выступу, имеющему направление навивки,противоположное сходу ленты,происходит центрирование ленты 18. После того,как лента отцентрирована, луч света от источника 16 падает на фотореле 17, и механизм поворота 15 устанавливает поддерживающий ленту 18 ролик 10 в рабочее положение. Такое выполнение устройства повышает эффективность его работы и удобство в пользовании,поскольку исключается износ винтового выступа на центрирующих роликах и ленты конвейера, так как контакт центрирующего ролика с лентой осуществляется только при ее сходе. Таким образом, предлагаемое устройство для центрирования ленты конвейера позволяет повысить эффективность его работы и удобство в пользовании. 287 ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для центрирования ленты конвейера, включающее центрирующий ролик с винтовым выступом на корпусе, расположенный под лентой на опоре, установленной на раме шарнирно и выполненной в виде стойки,образованной из плеч с закреплением на них центрирующего и поддерживающего ленту роликов,соединение опоры с рамой плечом, на котором закреплен центрирующий ролик, посредством механизма ее поворота, связанным с датчиком схода ленты, отличающееся тем, что оно дополнительно снабжено центрирующим роликом,опора дополнительно снабжена плечом, а механизм поворота дополнительно снабжен датчиком схода ленты, при этом опора выполнена в виде стойки, соединенной с рамой посредством механизма поворота, связанного с датчиками схода ленты,центрирующие ролики, снабженные винтовыми выступами закреплены на плечах опоры,расположенных по обе стороны относительно центрального плеча с возможностью перемещения под лентой. 2. Устройство по п.1, отличающееся тем, что винтовые выступы центрирующих роликов имеют разное направление навивки. 3. Устройство по п.1, отличающееся тем, что оно установлено под лентой конвейера с возможностью ее опоры на ролики 4. Устройство по п.1, отличающееся тем, что опора выполнена в виде стойки, образованной из трех плечей.

МПК / Метки

МПК: B65G 39/071

Метки: ленты, конвейера, центрирования, устройство
