Скважинный газовый сепаратор Сугралиевых

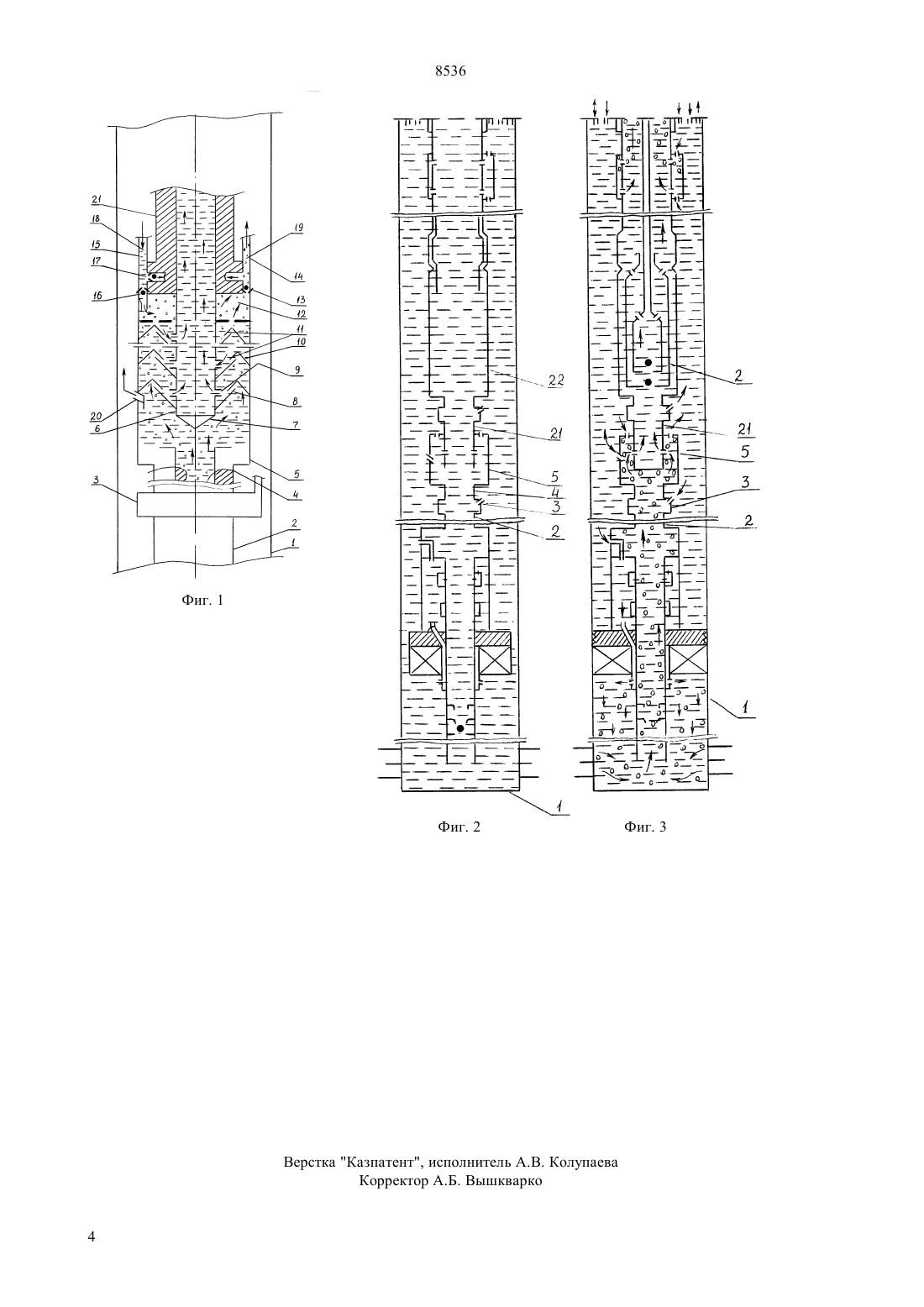

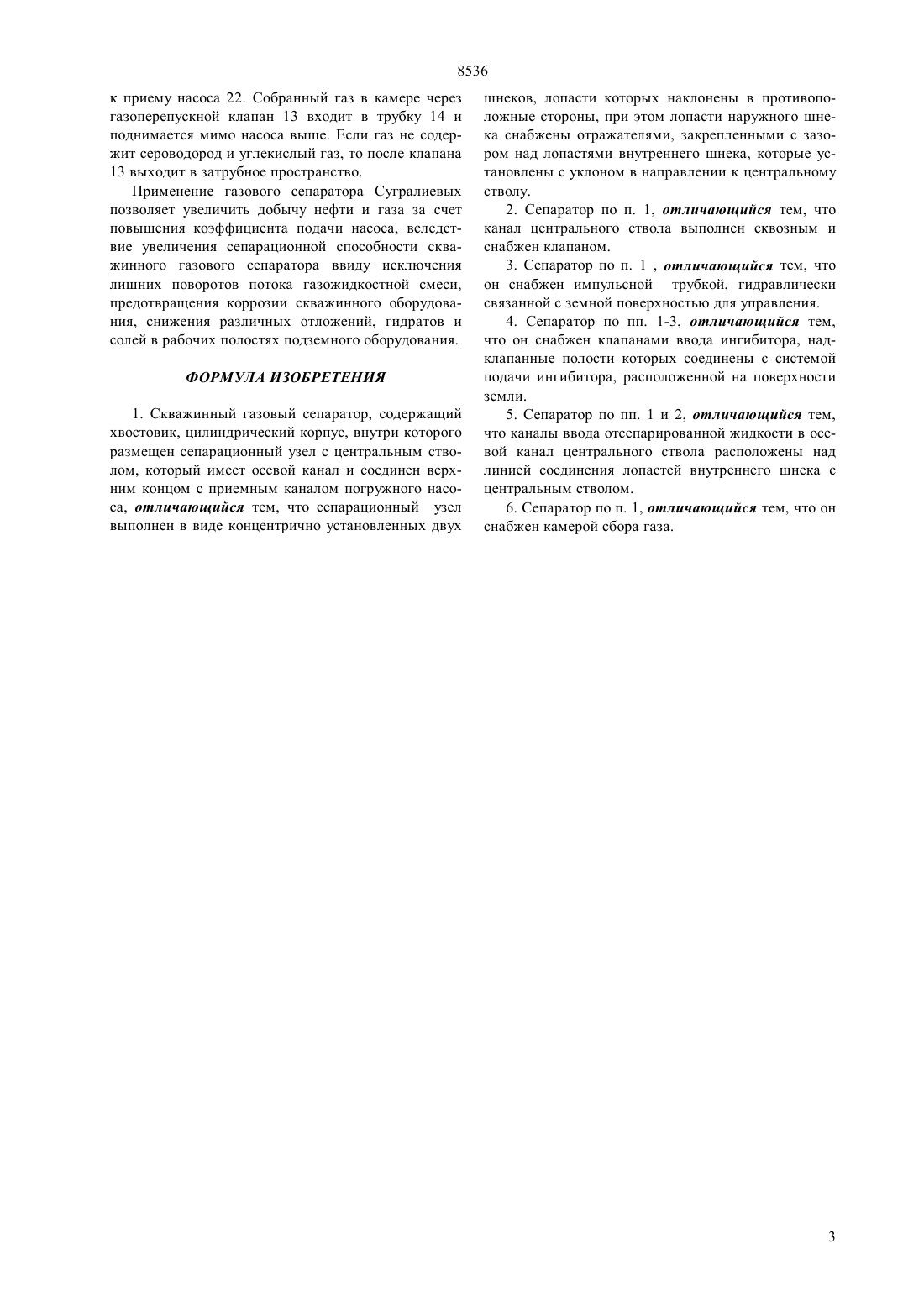

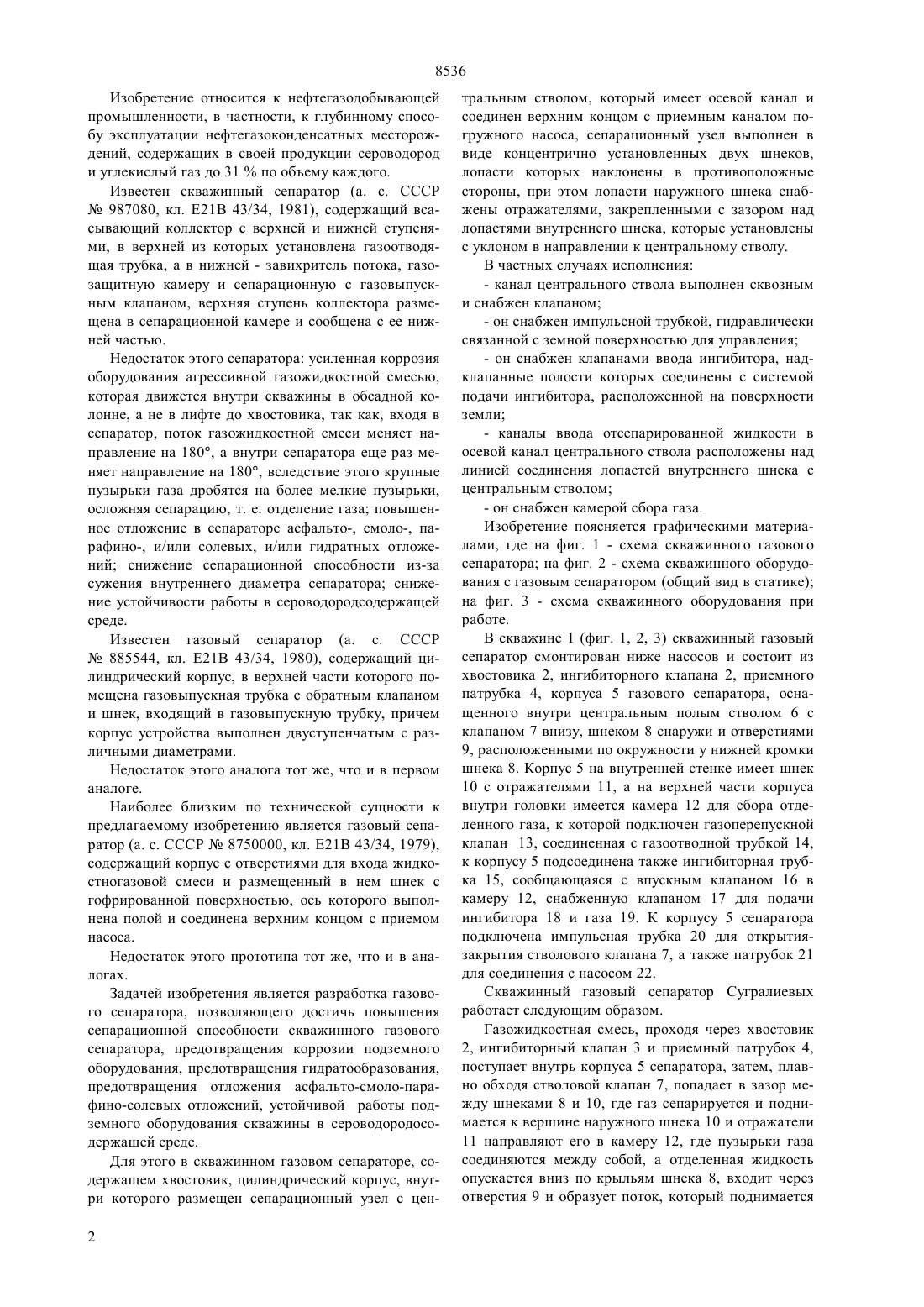

(51)6 21 43/34 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) СКВАЖИННЫЙ ГАЗОВЫЙ СЕПАРАТОР СУГРАЛИЕВЫХ(57) Изобретение относится к добыче нефти, содержащей в составе сероводород и углекислый газ до 31 по объему каждого. Технический результат - повышение сепарационной способности, предотвращение коррозии подземного оборудования и образования асфальто-смолопарафино-солевых отложений. Газовый сепаратор Сугралиевых (СГСС) содержит хвостовик, ингибиторный клапан, приемный патрубок, цилиндрический корпус сепаратора, центральный полый ствол с клапаном и радиальными отверстиями для выпуска жидкости, шнековую пару,камеру для сбора газа, газоперепускной клапан с газоотводной трубкой, трубки ввода ингибитора,ингибитор гидратообразования, отделенного газа и импульсную для гидравлического открытия-закрытия, патрубок для соединения с насосом. Такое конструктивное выполнение СГСС позволяет изменить технологию газоотделения и повысить эффективность этого процесса, а наличие систем подачи различных ингибиторов позволяет предотвратить образование различных отложений, сопровождающих нефтедобычу. 8536 Изобретение относится к нефтегазодобывающей промышленности, в частности, к глубинному способу эксплуатации нефтегазоконденсатных месторождений, содержащих в своей продукции сероводород и углекислый газ до 31 по объему каждого. Известен скважинный сепаратор (а. с. СССР 987080, кл. Е 21 В 43/34, 1981), содержащий всасывающий коллектор с верхней и нижней ступенями, в верхней из которых установлена газоотводящая трубка, а в нижней - завихритель потока, газозащитную камеру и сепарационную с газовыпускным клапаном, верхняя ступень коллектора размещена в сепарационной камере и сообщена с ее нижней частью. Недостаток этого сепаратора усиленная коррозия оборудования агрессивной газожидкостной смесью,которая движется внутри скважины в обсадной колонне, а не в лифте до хвостовика, так как, входя в сепаратор, поток газожидкостной смеси меняет направление на 180, а внутри сепаратора еще раз меняет направление на 180, вследствие этого крупные пузырьки газа дробятся на более мелкие пузырьки,осложняя сепарацию, т. е. отделение газа повышенное отложение в сепараторе асфальто-, смоло-, парафино-, и/или солевых, и/или гидратных отложений снижение сепарационной способности из-за сужения внутреннего диаметра сепаратора снижение устойчивости работы в сероводородсодержащей среде. Известен газовый сепаратор (а. с. СССР 885544, кл. Е 21 В 43/34, 1980), содержащий цилиндрический корпус, в верхней части которого помещена газовыпускная трубка с обратным клапаном и шнек, входящий в газовыпускную трубку, причем корпус устройства выполнен двуступенчатым с различными диаметрами. Недостаток этого аналога тот же, что и в первом аналоге. Наиболее близким по технической сущности к предлагаемому изобретению является газовый сепаратор (а. с. СССР 8750000, кл. Е 21 В 43/34, 1979),содержащий корпус с отверстиями для входа жидкостногазовой смеси и размещенный в нем шнек с гофрированной поверхностью, ось которого выполнена полой и соединена верхним концом с приемом насоса. Недостаток этого прототипа тот же, что и в аналогах. Задачей изобретения является разработка газового сепаратора, позволяющего достичь повышения сепарационной способности скважинного газового сепаратора, предотвращения коррозии подземного оборудования, предотвращения гидратообразования,предотвращения отложения асфальто-смоло-парафино-солевых отложений, устойчивой работы подземного оборудования скважины в сероводородосодержащей среде. Для этого в скважинном газовом сепараторе, содержащем хвостовик, цилиндрический корпус, внутри которого размещен сепарационный узел с цен 2 тральным стволом, который имеет осевой канал и соединен верхним концом с приемным каналом погружного насоса, сепарационный узел выполнен в виде концентрично установленных двух шнеков,лопасти которых наклонены в противоположные стороны, при этом лопасти наружного шнека снабжены отражателями, закрепленными с зазором над лопастями внутреннего шнека, которые установлены с уклоном в направлении к центральному стволу. В частных случаях исполнения- канал центрального ствола выполнен сквозным и снабжен клапаном- он снабжен импульсной трубкой, гидравлически связанной с земной поверхностью для управления- он снабжен клапанами ввода ингибитора, надклапанные полости которых соединены с системой подачи ингибитора, расположенной на поверхности земли- каналы ввода отсепарированной жидкости в осевой канал центрального ствола расположены над линией соединения лопастей внутреннего шнека с центральным стволом- он снабжен камерой сбора газа. Изобретение поясняется графическими материалами, где на фиг. 1 - схема скважинного газового сепаратора на фиг. 2 - схема скважинного оборудования с газовым сепаратором (общий вид в статике) на фиг. 3 - схема скважинного оборудования при работе. В скважине 1 (фиг. 1, 2, 3) скважинный газовый сепаратор смонтирован ниже насосов и состоит из хвостовика 2, ингибиторного клапана 2, приемного патрубка 4, корпуса 5 газового сепаратора, оснащенного внутри центральным полым стволом 6 с клапаном 7 внизу, шнеком 8 снаружи и отверстиями 9, расположенными по окружности у нижней кромки шнека 8. Корпус 5 на внутренней стенке имеет шнек 10 с отражателями 11, а на верхней части корпуса внутри головки имеется камера 12 для сбора отделенного газа, к которой подключен газоперепускной клапан 13, соединенная с газоотводной трубкой 14,к корпусу 5 подсоединена также ингибиторная трубка 15, сообщающаяся с впускным клапаном 16 в камеру 12, снабженную клапаном 17 для подачи ингибитора 18 и газа 19. К корпусу 5 сепаратора подключена импульсная трубка 20 для открытиязакрытия стволового клапана 7, а также патрубок 21 для соединения с насосом 22. Скважинный газовый сепаратор Сугралиевых работает следующим образом. Газожидкостная смесь, проходя через хвостовик 2, ингибиторный клапан 3 и приемный патрубок 4,поступает внутрь корпуса 5 сепаратора, затем, плавно обходя стволовой клапан 7, попадает в зазор между шнеками 8 и 10, где газ сепарируется и поднимается к вершине наружного шнека 10 и отражатели 11 направляют его в камеру 12, где пузырьки газа соединяются между собой, а отделенная жидкость опускается вниз по крыльям шнека 8, входит через отверстия 9 и образует поток, который поднимается 8536 к приему насоса 22. Собранный газ в камере через газоперепускной клапан 13 входит в трубку 14 и поднимается мимо насоса выше. Если газ не содержит сероводород и углекислый газ, то после клапана 13 выходит в затрубное пространство. Применение газового сепаратора Сугралиевых позволяет увеличить добычу нефти и газа за счет повышения коэффициента подачи насоса, вследствие увеличения сепарационной способности скважинного газового сепаратора ввиду исключения лишних поворотов потока газожидкостной смеси,предотвращения коррозии скважинного оборудования, снижения различных отложений, гидратов и солей в рабочих полостях подземного оборудования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скважинный газовый сепаратор, содержащий хвостовик, цилиндрический корпус, внутри которого размещен сепарационный узел с центральным стволом, который имеет осевой канал и соединен верхним концом с приемным каналом погружного насоса, отличающийся тем, что сепарационный узел выполнен в виде концентрично установленных двух шнеков, лопасти которых наклонены в противоположные стороны, при этом лопасти наружного шнека снабжены отражателями, закрепленными с зазором над лопастями внутреннего шнека, которые установлены с уклоном в направлении к центральному стволу. 2. Сепаратор по п. 1, отличающийся тем, что канал центрального ствола выполнен сквозным и снабжен клапаном. 3. Сепаратор по п. 1 , отличающийся тем, что он снабжен импульсной трубкой, гидравлически связанной с земной поверхностью для управления. 4. Сепаратор по пп. 1-3, отличающийся тем,что он снабжен клапанами ввода ингибитора, надклапанные полости которых соединены с системой подачи ингибитора, расположенной на поверхности земли. 5. Сепаратор по пп. 1 и 2, отличающийся тем,что каналы ввода отсепарированной жидкости в осевой канал центрального ствола расположены над линией соединения лопастей внутреннего шнека с центральным стволом. 6. Сепаратор по п. 1, отличающийся тем, что он снабжен камерой сбора газа.
