Декоративная панель или плитка

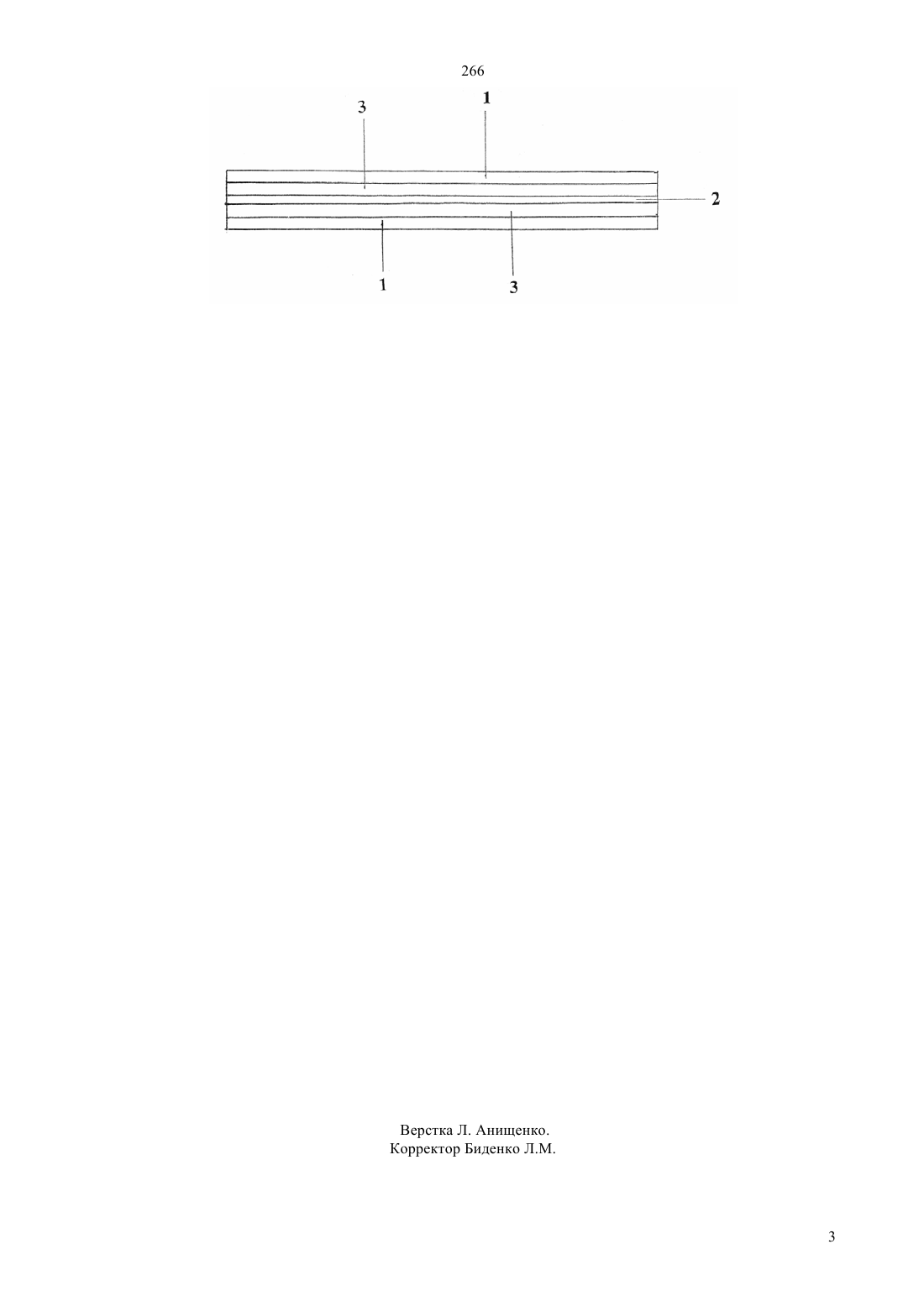

(51) 04 13/00 (2006.01) 03 27/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ можность изготовления декоративной панели или плитки как плоской, так и полусферической формы. Это достигается тем, что известная декоративная панель или плитка, состоящая из двух силовых несущих слоев стекла и декоративного слоя между ними, согласно полезной модели, дополнительно содержит два слоя пленки из поливинилбутираля,расположенные с обеих сторон декоративного слоя,а декоративный слой выполнен из бумаги или пленки с нанесенными на ее поверхность любой цветовой гаммой, или любым художественным изображением, или текстом, при этом все слои скреплены между собой в единый монолит термической обработкой и прессованием.(54) ДЕКОРАТИВНАЯ ПАНЕЛЬ ИЛИ ПЛИТКА(57) Полезная модель относится к строительству и служит для отделки внутренних и наружных стен зданий. Техническим результатом полезной модели являются небьющаяся декоративная панель или плитка из стекла любой цветовой гаммы или с любым художественным изображением, надежная защита декоративного слоя от внешних воздействий и воз 266 Полезная модель относится к строительству и служит для отделки внутренних и наружных стен зданий. Известна декоративная облицовочная плитка,включающая пластину из стекла и/или прозрачного пластика и нанесенный на ее поверхность декоративный слой, согласно полезной модели, декоративный слой выполнен из воднодисперсионной краски на основе поливинилацетата, бутадиенстирольного или акрилового латекса.(Полезная модель 47003, кл. С 03 С 17/28,2005). Данная декоративная облицовочная плитка травмоопасна, так как стекло легко может разбиться. Плитке из стекла можно придать только плоскую форму. Плитка боится влаги, поскольку декоративный слой защищен только с одной стороны. Известна также декоративная панель, состоящая,по крайней мере, из двух слоев, согласно полезной модели, на силовой несущий слой из стекла, пластика, наклеен тонкий срез натурального дерева - шпон,и шпон может быть расположен между двух силовых несущих слоев.(Полезная модель 30375, кл. 04 13/14,Е 04 С 2/26, 2003). Недостатками декоративной панели являются бедная цветовая гамма и травмоопасность вследствие хрупкости стекла. Задачей полезной модели является создание небьющейся декоративной панели или плитки из стекла с богатой цветовой гаммой или любым художественным изображением, защищенным от внешних воздействий, а также возможность изготовления декоративной панели или плитки полусферической формы. Техническим результатом полезной модели являются небьющаяся декоративная панель или плитка из стекла любой цветовой гаммы или с любым художественным изображением, надежная защита декоративного слоя от внешних воздействий и возможность изготовления декоративной панели или плитки как плоской, так и полусферической формы. Это достигается тем, что известная декоративная панель или плитка, состоящая из двух силовых несущих слоев стекла и декоративного слоя между ними, согласно полезной модели, дополнительно содержит два слоя пленки из поливинилбутираля,расположенные с обеих сторон декоративного слоя,а декоративный слой выполнен из бумаги или пленки с нанесенными на ее поверхность любой цветовой гаммой, или любым художественным изображением, или текстом, при этом все слои скреплены между собой в единый монолит термической обработкой и прессованием. Технический результат достигается за счет составных слоев и их расположения в декоративной панели или плитке. Так, декоративный слой дает возможность получать панели или плитки любых цветов и оттенков, с любыми художественными изображениями, любыми имитациями под природные материалы, любыми текстами. Наличие слоев пленки из поливинилбутираля позволяет придать 2 при высокой температуре и давлении декоративной панели или плитке как плоскую, так и изогнутую форму вплоть до полусферической, соединяя при этом все слои друг с другом в единый монолит. При этом декоративная панель или плитка становится небьющейся. Стекло предохраняет другие слои от внешних воздействий и деформаций, кроме того,стекло является экологически чистым строительным материалом. На чертеже (фиг.) представлено схематическое изображение декоративной панели или плитки, где 1 - стекло, 2 - декоративный слой, 3 - пленка из поливинилбутираля. Декоративная панель или плитка состоит из двух силовых несущих слоев из стекла 1, двух слоев пленки из поливинилбутираля 3, прилегающих к силовым несущим слоям из стекла 1, и декоративного слоя 2, расположенного между пленками из поливинилбутираля 3 (фиг.). При сборке декоративной панели или плитки на стекло 1 укладывают пленку из поливинилбутираля 3, затем - декоративный слой 2, снова - пленку из поливинилбутираля 3 и накрывают стеклом 1 (фиг.). Декоративную панель или плитку подвергают термообработке и прессованию, придавая ей при этом заданную форму. Плитки прикрепляют на строительных поверхностях клеем, панели -направляющими. Панели можно вставлять в оконные рамы, витрины, используя вместо витражей. Изогнутые декоративные панели или плитки применяют для облицовки колонн,куполов и других криволинейных поверхностей зданий. При больших размерах стены целый рисунок набирают из декоративных панелей или плиток с изображением части этого рисунка. Декоративные панели и плитки очень прочные и могут использоваться для покрытия полов, бассейнов и кровли строений. Таким образом, предлагаемая полезная модель значительно расширяет ассортимент декоративных панелей и плиток для облицовки внутренних и наружных стен зданий, позволяет облицовывать купола,колонны, бассейны и т.д. Кроме того, имитация под мрамор и другие декоративные строительные материалы позволяет значительно расширить возможности дизайна зданий и сократить расходы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Декоративная панель или плитка, состоящая из двух силовых несущих слоев стекла и декоративного слоя между ними, отличающаяся тем, что дополнительно содержит два слоя пленки из поливинилбутираля, расположенные с обеих сторон декоративного слоя, который выполнен из бумаги или пленки любой цветовой гаммы, или с любым художественным изображением, или текстом, при этом все слои скреплены между собой в единый монолит термической обработкой или прессованием.
