Трехслойная стеновая панель

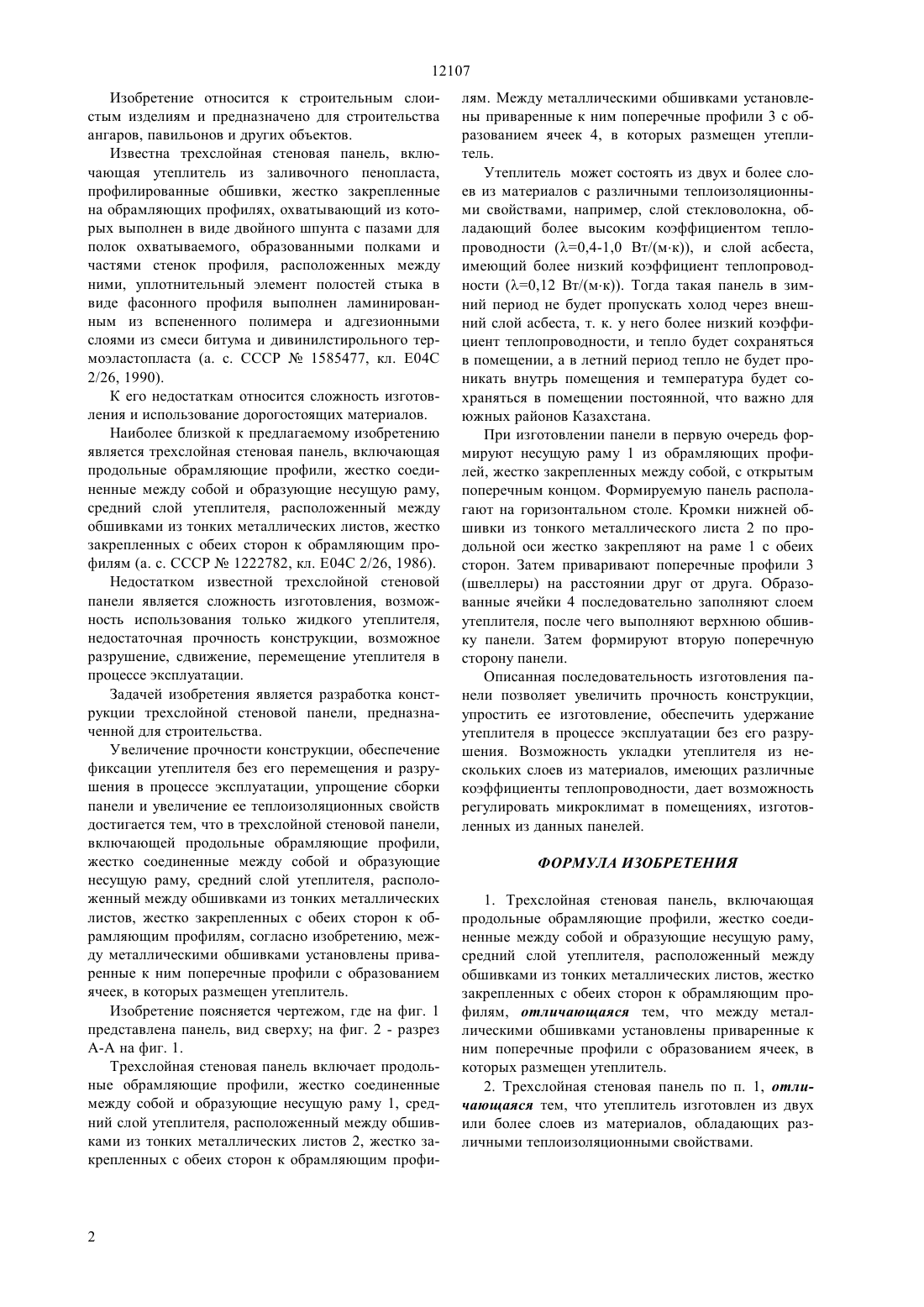

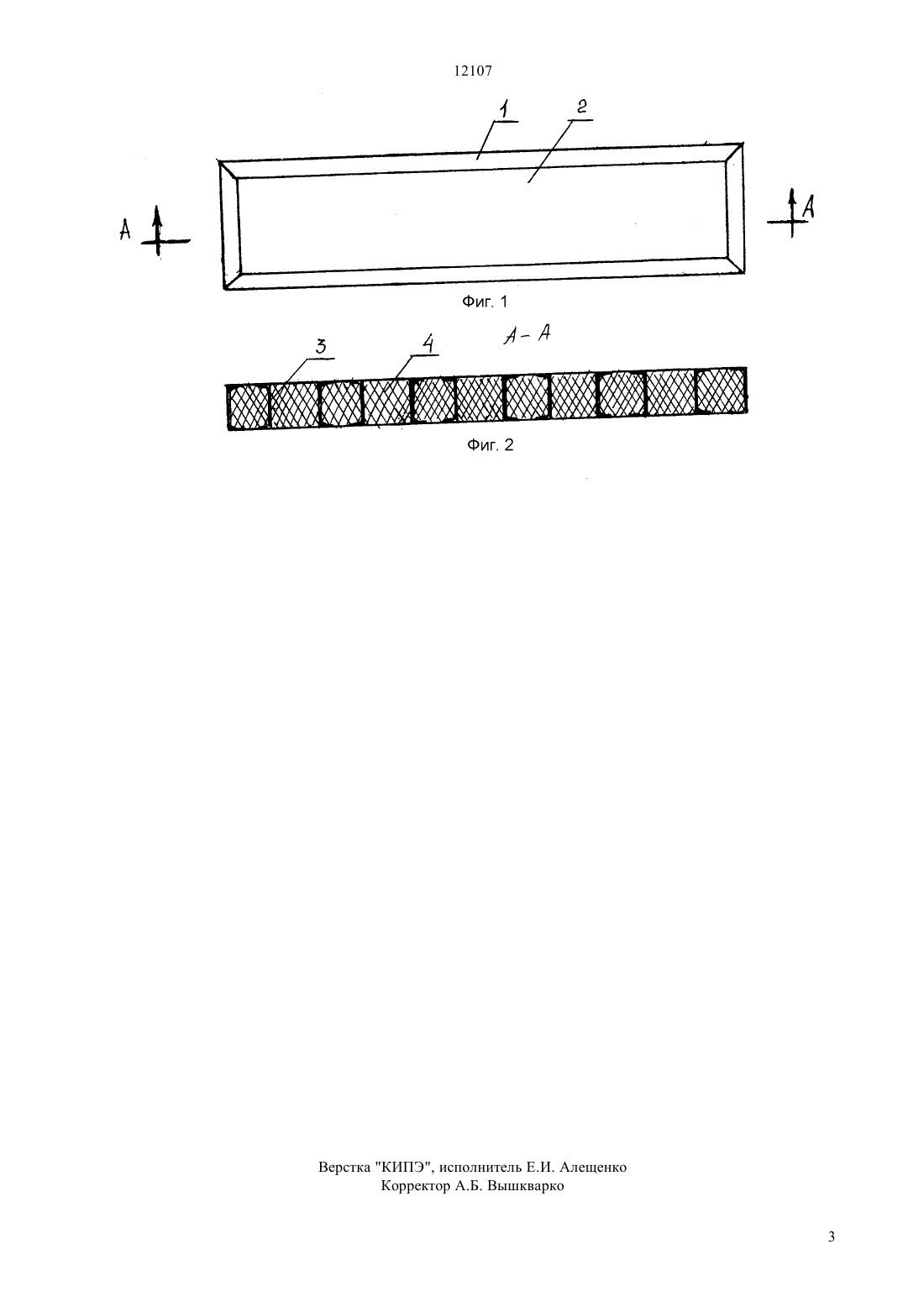

(51)7 04 2/26 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительным слоистым изделиям и предназначено для строительства ангаров, павильонов и других объектов. Увеличение прочности конструкции, обеспечение фиксации утеплителя без его перемещения и разрушения в процессе эксплуатации, упрощение сборки панели и увеличение ее теплоизоляционных свойств достигается тем, что в трехслойной стеновой панели,включающей продольные обрамляющие профили,жестко соединенные между собой и образующие несущую раму, средний слой утеплителя, расположенный между обшивками из тонких металлических листов, жестко закрепленных с обеих сторон к обрамляющим профилям, согласно изобретению, между металлическими обшивками установлены приваренные к ним поперечные профили с образованием ячеек, в которых размещен утеплитель. Утеплитель изготовлен из двух или более слоев из материалов, обладающих различными теплоизоляционными свойствами. 12107 Изобретение относится к строительным слоистым изделиям и предназначено для строительства ангаров, павильонов и других объектов. Известна трехслойная стеновая панель, включающая утеплитель из заливочного пенопласта,профилированные обшивки, жестко закрепленные на обрамляющих профилях, охватывающий из которых выполнен в виде двойного шпунта с пазами для полок охватываемого, образованными полками и частями стенок профиля, расположенных между ними, уплотнительный элемент полостей стыка в виде фасонного профиля выполнен ламинированным из вспененного полимера и адгезионными слоями из смеси битума и дивинилстирольного термоэластопласта (а. с. СССР 1585477, кл. Е 04 С 2/26, 1990). К его недостаткам относится сложность изготовления и использование дорогостоящих материалов. Наиболее близкой к предлагаемому изобретению является трехслойная стеновая панель, включающая продольные обрамляющие профили, жестко соединенные между собой и образующие несущую раму,средний слой утеплителя, расположенный между обшивками из тонких металлических листов, жестко закрепленных с обеих сторон к обрамляющим профилям (а. с. СССР 1222782, кл. Е 04 С 2/26, 1986). Недостатком известной трехслойной стеновой панели является сложность изготовления, возможность использования только жидкого утеплителя,недостаточная прочность конструкции, возможное разрушение, сдвижение, перемещение утеплителя в процессе эксплуатации. Задачей изобретения является разработка конструкции трехслойной стеновой панели, предназначенной для строительства. Увеличение прочности конструкции, обеспечение фиксации утеплителя без его перемещения и разрушения в процессе эксплуатации, упрощение сборки панели и увеличение ее теплоизоляционных свойств достигается тем, что в трехслойной стеновой панели,включающей продольные обрамляющие профили,жестко соединенные между собой и образующие несущую раму, средний слой утеплителя, расположенный между обшивками из тонких металлических листов, жестко закрепленных с обеих сторон к обрамляющим профилям, согласно изобретению, между металлическими обшивками установлены приваренные к ним поперечные профили с образованием ячеек, в которых размещен утеплитель. Изобретение поясняется чертежом, где на фиг. 1 представлена панель, вид сверху на фиг. 2 - разрез А-А на фиг. 1. Трехслойная стеновая панель включает продольные обрамляющие профили, жестко соединенные между собой и образующие несущую раму 1, средний слой утеплителя, расположенный между обшивками из тонких металлических листов 2, жестко закрепленных с обеих сторон к обрамляющим профи 2 лям. Между металлическими обшивками установлены приваренные к ним поперечные профили 3 с образованием ячеек 4, в которых размещен утеплитель. Утеплитель может состоять из двух и более слоев из материалов с различными теплоизоляционными свойствами, например, слой стекловолокна, обладающий более высоким коэффициентом теплопроводности (0,4-1,0 Вт/(мк, и слой асбеста,имеющий более низкий коэффициент теплопроводности (0,12 Вт/(мк. Тогда такая панель в зимний период не будет пропускать холод через внешний слой асбеста, т. к. у него более низкий коэффициент теплопроводности, и тепло будет сохраняться в помещении, а в летний период тепло не будет проникать внутрь помещения и температура будет сохраняться в помещении постоянной, что важно для южных районов Казахстана. При изготовлении панели в первую очередь формируют несущую раму 1 из обрамляющих профилей, жестко закрепленных между собой, с открытым поперечным концом. Формируемую панель располагают на горизонтальном столе. Кромки нижней обшивки из тонкого металлического листа 2 по продольной оси жестко закрепляют на раме 1 с обеих сторон. Затем приваривают поперечные профили 3(швеллеры) на расстоянии друг от друга. Образованные ячейки 4 последовательно заполняют слоем утеплителя, после чего выполняют верхнюю обшивку панели. Затем формируют вторую поперечную сторону панели. Описанная последовательность изготовления панели позволяет увеличить прочность конструкции,упростить ее изготовление, обеспечить удержание утеплителя в процессе эксплуатации без его разрушения. Возможность укладки утеплителя из нескольких слоев из материалов, имеющих различные коэффициенты теплопроводности, дает возможность регулировать микроклимат в помещениях, изготовленных из данных панелей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трехслойная стеновая панель, включающая продольные обрамляющие профили, жестко соединенные между собой и образующие несущую раму,средний слой утеплителя, расположенный между обшивками из тонких металлических листов, жестко закрепленных с обеих сторон к обрамляющим профилям, отличающаяся тем, что между металлическими обшивками установлены приваренные к ним поперечные профили с образованием ячеек, в которых размещен утеплитель. 2. Трехслойная стеновая панель по п. 1, отличающаяся тем, что утеплитель изготовлен из двух или более слоев из материалов, обладающих различными теплоизоляционными свойствами.
