Датчик системы идентификации подвижных объектов

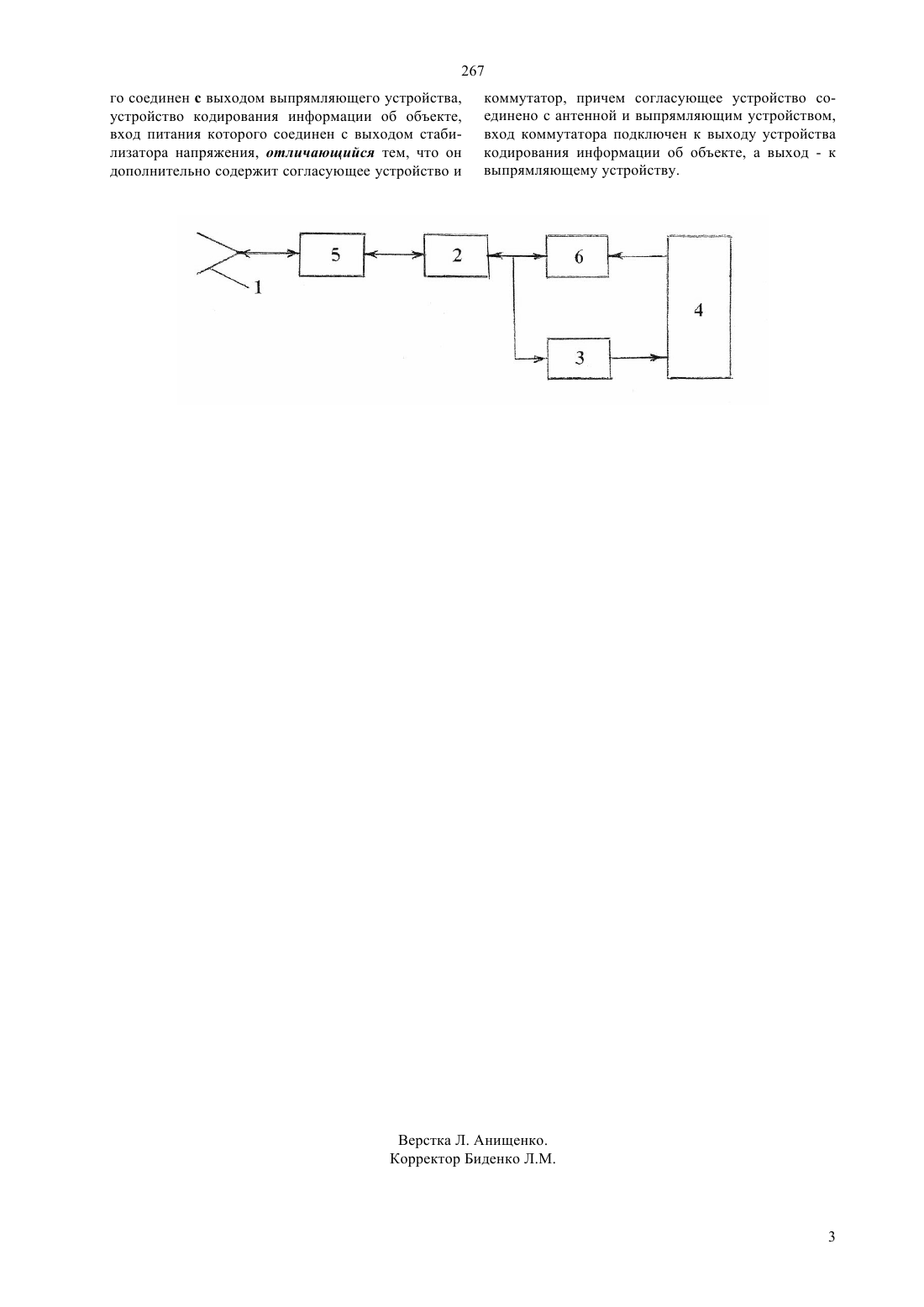

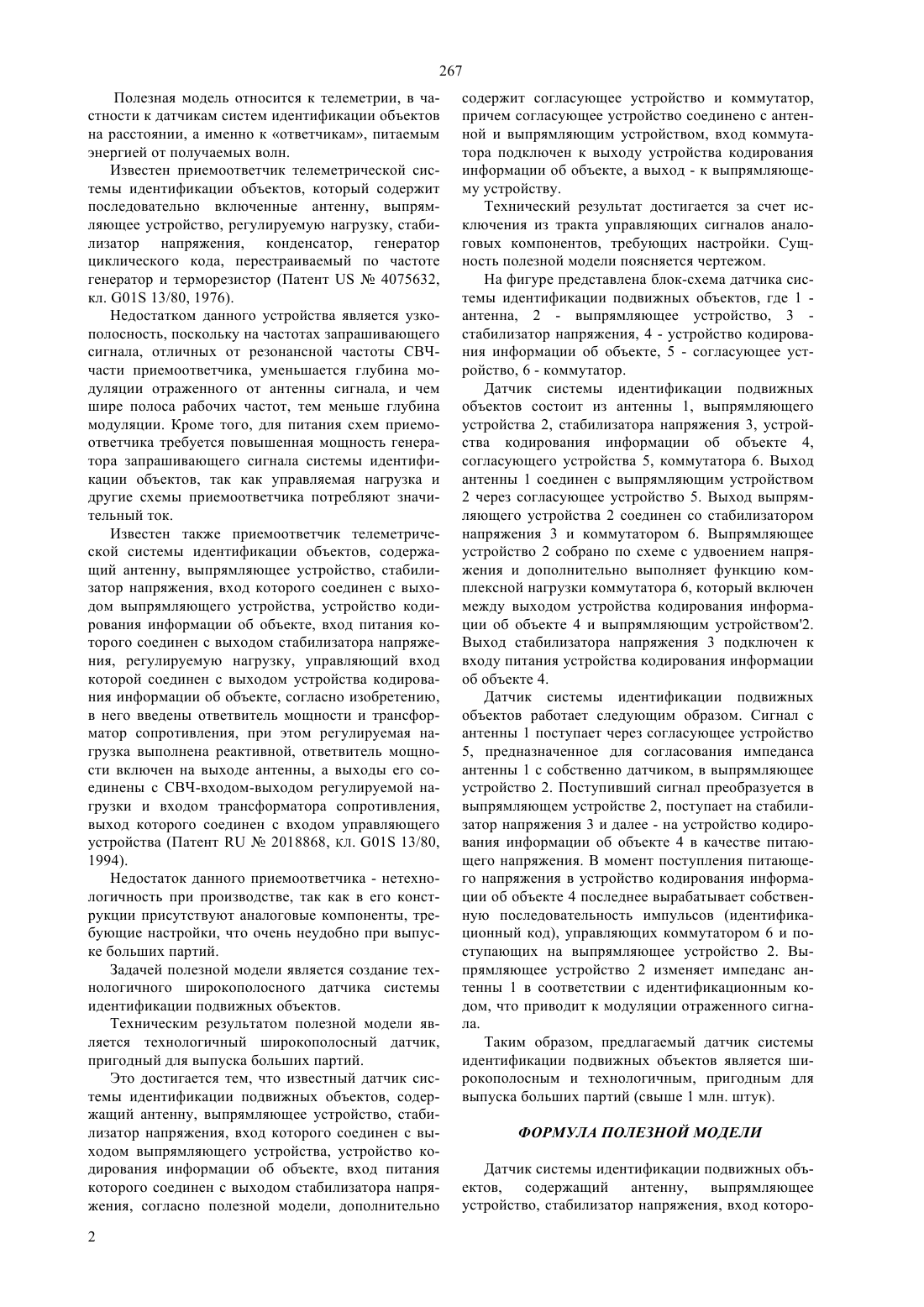

(51)7 01 13/75 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели является технологичный широкополосный датчик,пригодный для выпуска больших партий. Это достигается тем, что известный датчик системы идентификации подвижных объектов, содержащий антенну, выпрямляющее устройство, стабилизатор напряжения, вход которого соединен с выходом выпрямляющего устройства, устройство кодирования информации об объекте, вход питания которого соединен с выходом стабилизатора напряжения, согласно полезной модели, дополнительно содержит согласующее устройство и коммутатор,причем согласующее устройство соединено с антенной и выпрямляющим устройством, вход коммутатора подключен к выходу устройства кодирования информации об объекте, а выход - к выпрямляющему устройству.(72) Лазаренко Владимир НиколаевичПанов Алексей ВладимировичФедоров Вольдемар Георгиевич(54) ДАТЧИК СИСТЕМЫ ИДЕНТИФИКАЦИИ ПОДВИЖНЫХ ОБЪЕКТОВ(57) Полезная модель относится к телеметрии, в частности к датчикам систем идентификации объектов -на расстоянии, а именно к ответчикам, питаемым энергией от получаемых волн. 267 Полезная модель относится к телеметрии, в частности к датчикам систем идентификации объектов на расстоянии, а именно к ответчикам, питаемым энергией от получаемых волн. Известен приемоответчик телеметрической системы идентификации объектов, который содержит последовательно включенные антенну, выпрямляющее устройство, регулируемую нагрузку, стабилизатор напряжения, конденсатор, генератор циклического кода, перестраиваемый по частоте генератор и терморезистор (Патент 4075632,кл. 01 13/80, 1976). Недостатком данного устройства является узкополосность, поскольку на частотах запрашивающего сигнала, отличных от резонансной частоты СВЧчасти приемоответчика, уменьшается глубина модуляции отраженного от антенны сигнала, и чем шире полоса рабочих частот, тем меньше глубина модуляции. Кроме того, для питания схем приемоответчика требуется повышенная мощность генератора запрашивающего сигнала системы идентификации объектов, так как управляемая нагрузка и другие схемы приемоответчика потребляют значительный ток. Известен также приемоответчик телеметрической системы идентификации объектов, содержащий антенну, выпрямляющее устройство, стабилизатор напряжения, вход которого соединен с выходом выпрямляющего устройства, устройство кодирования информации об объекте, вход питания которого соединен с выходом стабилизатора напряжения, регулируемую нагрузку, управляющий вход которой соединен с выходом устройства кодирования информации об объекте, согласно изобретению,в него введены ответвитель мощности и трансформатор сопротивления, при этом регулируемая нагрузка выполнена реактивной, ответвитель мощности включен на выходе антенны, а выходы его соединены с СВЧ-входом-выходом регулируемой нагрузки и входом трансформатора сопротивления,выход которого соединен с входом управляющего устройства (Патент 2018868, КЛ. 01 13/80,1994). Недостаток данного приемоответчика - нетехнологичность при производстве, так как в его конструкции присутствуют аналоговые компоненты, требующие настройки, что очень неудобно при выпуске больших партий. Задачей полезной модели является создание технологичного широкополосного датчика системы идентификации подвижных объектов. Техническим результатом полезной модели является технологичный широкополосный датчик,пригодный для выпуска больших партий. Это достигается тем, что известный датчик системы идентификации подвижных объектов, содержащий антенну, выпрямляющее устройство, стабилизатор напряжения, вход которого соединен с выходом выпрямляющего устройства, устройство кодирования информации об объекте, вход питания которого соединен с выходом стабилизатора напряжения, согласно полезной модели, дополнительно 2 содержит согласующее устройство и коммутатор,причем согласующее устройство соединено с антенной и выпрямляющим устройством, вход коммутатора подключен к выходу устройства кодирования информации об объекте, а выход - к выпрямляющему устройству. Технический результат достигается за счет исключения из тракта управляющих сигналов аналоговых компонентов, требующих настройки. Сущность полезной модели поясняется чертежом. На фигуре представлена блок-схема датчика системы идентификации подвижных объектов, где 1 антенна, 2 - выпрямляющее устройство, 3 стабилизатор напряжения, 4 - устройство кодирования информации об объекте, 5 - согласующее устройство, 6 - коммутатор. Датчик системы идентификации подвижных объектов состоит из антенны 1, выпрямляющего устройства 2, стабилизатора напряжения 3, устройства кодирования информации об объекте 4,согласующего устройства 5, коммутатора 6. Выход антенны 1 соединен с выпрямляющим устройством 2 через согласующее устройство 5. Выход выпрямляющего устройства 2 соединен со стабилизатором напряжения 3 и коммутатором 6. Выпрямляющее устройство 2 собрано по схеме с удвоением напряжения и дополнительно выполняет функцию комплексной нагрузки коммутатора 6, который включен между выходом устройства кодирования информации об объекте 4 и выпрямляющим устройством 2. Выход стабилизатора напряжения 3 подключен к входу питания устройства кодирования информации об объекте 4. Датчик системы идентификации подвижных объектов работает следующим образом. Сигнал с антенны 1 поступает через согласующее устройство 5, предназначенное для согласования импеданса антенны 1 с собственно датчиком, в выпрямляющее устройство 2. Поступивший сигнал преобразуется в выпрямляющем устройстве 2, поступает на стабилизатор напряжения 3 и далее - на устройство кодирования информации об объекте 4 в качестве питающего напряжения. В момент поступления питающего напряжения в устройство кодирования информации об объекте 4 последнее вырабатывает собственную последовательность импульсов (идентификационный код), управляющих коммутатором 6 и поступающих на выпрямляющее устройство 2. Выпрямляющее устройство 2 изменяет импеданс антенны 1 в соответствии с идентификационным кодом, что приводит к модуляции отраженного сигнала. Таким образом, предлагаемый датчик системы идентификации подвижных объектов является широкополосным и технологичным, пригодным для выпуска больших партий (свыше 1 млн. штук). ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Датчик системы идентификации подвижных объектов, содержащий антенну, выпрямляющее устройство, стабилизатор напряжения, вход которо 267 го соединен с выходом выпрямляющего устройства,устройство кодирования информации об объекте,вход питания которого соединен с выходом стабилизатора напряжения, отличающийся тем, что он дополнительно содержит согласующее устройство и коммутатор, причем согласующее устройство соединено с антенной и выпрямляющим устройством,вход коммутатора подключен к выходу устройства кодирования информации об объекте, а выход - к выпрямляющему устройству.
