Модульное комплектное распределительное устройство крун серии к-59

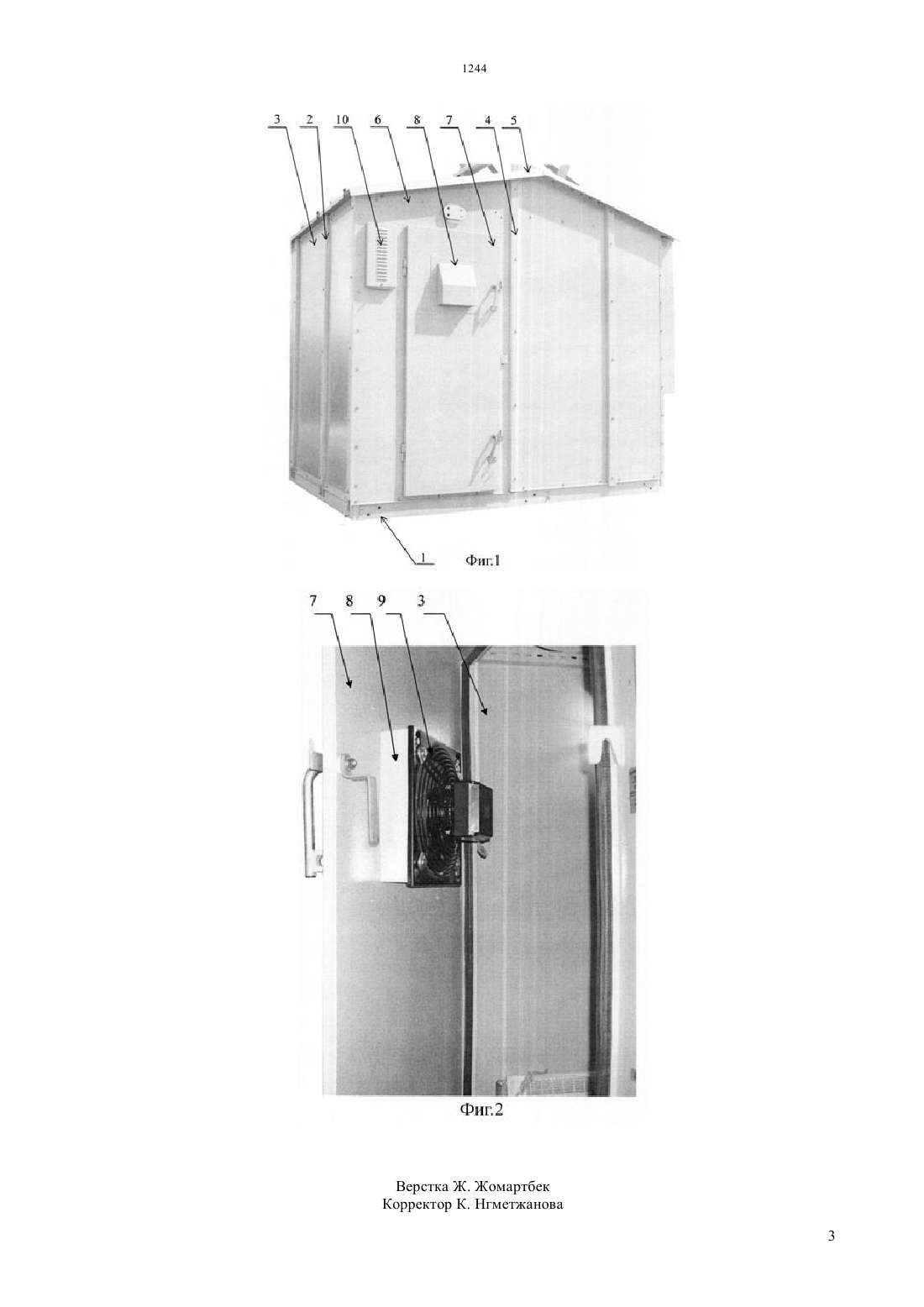

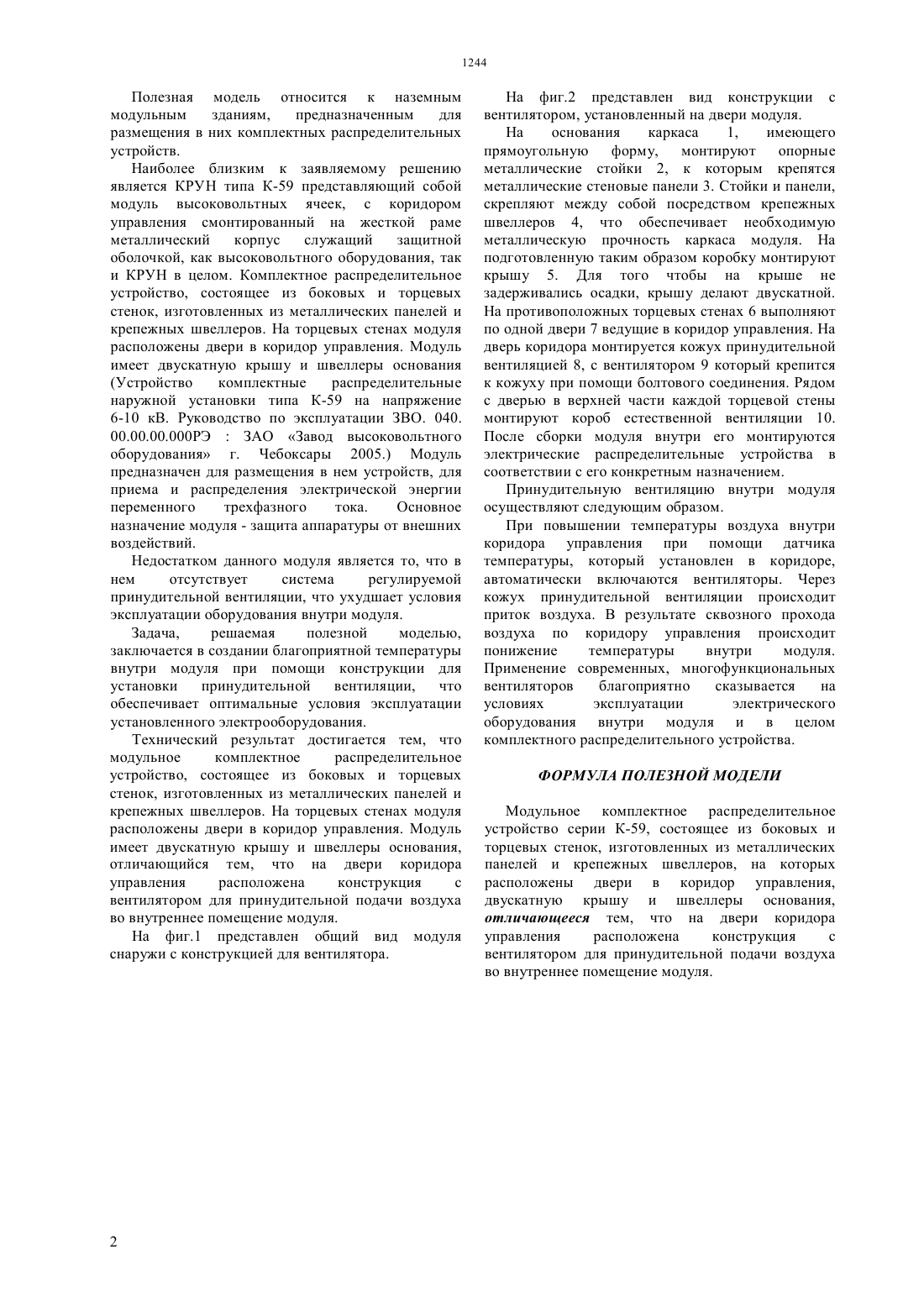

(51) 02 11/00 (2006.01) 04 1/2 (2006.01) 04 5/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Целью заявляемого технического решения является улучшение условий эксплуатации оборудования внутри модуля. Модульное комплектное распределительное устройство, состоит из боковых и торцевых стенок,изготовленных из металлических панелей и крепежных швеллеров. На торцевых стенах модуля расположены двери в коридор управления. Модуль имеет двускатную крышу и швеллеры основания. На двери коридора управления расположена конструкция с вентилятором для принудительной подачи воздуха во внутреннее помещение модуля. Применение современных,многофункциональных вентиляторов благоприятно сказывается на условиях эксплуатации электрического оборудования внутри модуля и в целом комплектного распределительного устройства.(56) Устройство комплектные распределительные наружной установки типа К-59 на напряжение 6-10 кВ. Руководство по эксплуатации ПЭП.040.00.00.00.000 РЭ. г. Чебоксары, 2005(54) МОДУЛЬНОЕ КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО КРУН СЕРИИ К-59(57) Полезная модель относится к наземным модульным зданиям,предназначенным для размещения в них комплектных распределительных устройств. Полезная модель относится к наземным модульным зданиям,предназначенным для размещения в них комплектных распределительных устройств. Наиболее близким к заявляемому решению является КРУН типа К-59 представляющий собой модуль высоковольтных ячеек, с коридором управления смонтированный на жесткой раме металлический корпус служащий защитной оболочкой, как высоковольтного оборудования, так и КРУН в целом. Комплектное распределительное устройство, состоящее из боковых и торцевых стенок, изготовленных из металлических панелей и крепежных швеллеров. На торцевых стенах модуля расположены двери в коридор управления. Модуль имеет двускатную крышу и швеллеры основания(Устройство комплектные распределительные наружной установки типа К-59 на напряжение 6-10 кВ. Руководство по эксплуатации ЗВО. 040. 00.00.00.000 РЭЗАО Завод высоковольтного оборудования г. Чебоксары 2005.) Модуль предназначен для размещения в нем устройств, для приема и распределения электрической энергии переменного трехфазного тока. Основное назначение модуля - защита аппаратуры от внешних воздействий. Недостатком данного модуля является то, что в нем отсутствует система регулируемой принудительной вентиляции, что ухудшает условия эксплуатации оборудования внутри модуля. Задача,решаемая полезной моделью,заключается в создании благоприятной температуры внутри модуля при помощи конструкции для установки принудительной вентиляции,что обеспечивает оптимальные условия эксплуатации установленного электрооборудования. Технический результат достигается тем, что модульное комплектное распределительное устройство, состоящее из боковых и торцевых стенок, изготовленных из металлических панелей и крепежных швеллеров. На торцевых стенах модуля расположены двери в коридор управления. Модуль имеет двускатную крышу и швеллеры основания,отличающийся тем, что на двери коридора управления расположена конструкция с вентилятором для принудительной подачи воздуха во внутреннее помещение модуля. На фиг.1 представлен общий вид модуля снаружи с конструкцией для вентилятора. На фиг.2 представлен вид конструкции с вентилятором, установленный на двери модуля. На основания каркаса 1,имеющего прямоугольную форму, монтируют опорные металлические стойки 2, к которым крепятся металлические стеновые панели 3. Стойки и панели,скрепляют между собой посредством крепежных швеллеров 4, что обеспечивает необходимую металлическую прочность каркаса модуля. На подготовленную таким образом коробку монтируют крышу 5. Для того чтобы на крыше не задерживались осадки, крышу делают двускатной. На противоположных торцевых стенах 6 выполняют по одной двери 7 ведущие в коридор управления. На дверь коридора монтируется кожух принудительной вентиляцией 8, с вентилятором 9 который крепится к кожуху при помощи болтового соединения. Рядом с дверью в верхней части каждой торцевой стены монтируют короб естественной вентиляции 10. После сборки модуля внутри его монтируются электрические распределительные устройства в соответствии с его конкретным назначением. Принудительную вентиляцию внутри модуля осуществляют следующим образом. При повышении температуры воздуха внутри коридора управления при помощи датчика температуры, который установлен в коридоре,автоматически включаются вентиляторы. Через кожух принудительной вентиляции происходит приток воздуха. В результате сквозного прохода воздуха по коридору управления происходит понижение температуры внутри модуля. Применение современных, многофункциональных вентиляторов благоприятно сказывается на условиях эксплуатации электрического оборудования внутри модуля и в целом комплектного распределительного устройства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Модульное комплектное распределительное устройство серии К-59, состоящее из боковых и торцевых стенок, изготовленных из металлических панелей и крепежных швеллеров, на которых расположены двери в коридор управления,двускатную крышу и швеллеры основания,отличающееся тем, что на двери коридора управления расположена конструкция с вентилятором для принудительной подачи воздуха во внутреннее помещение модуля.
