Трансформаторная подстанция

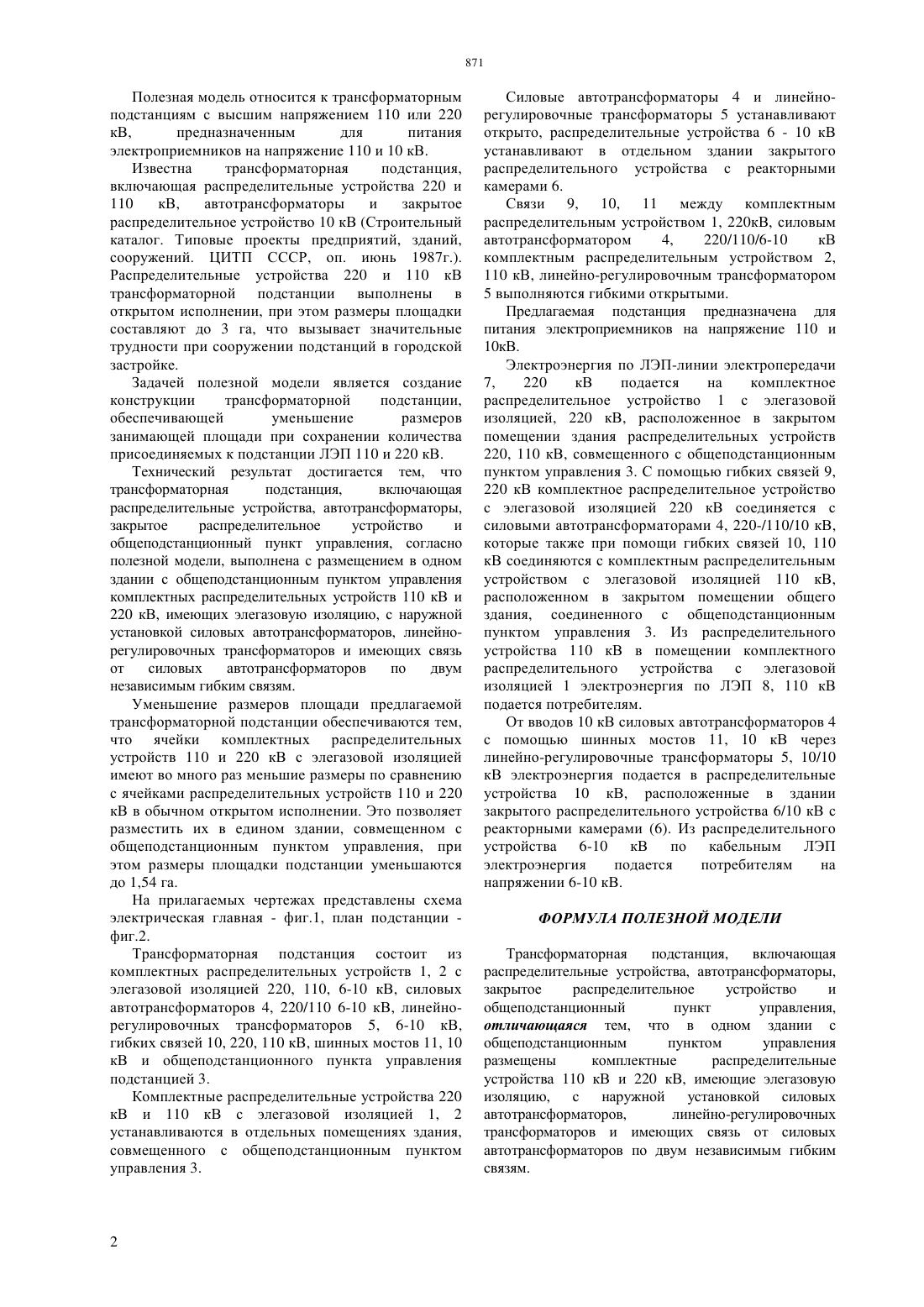

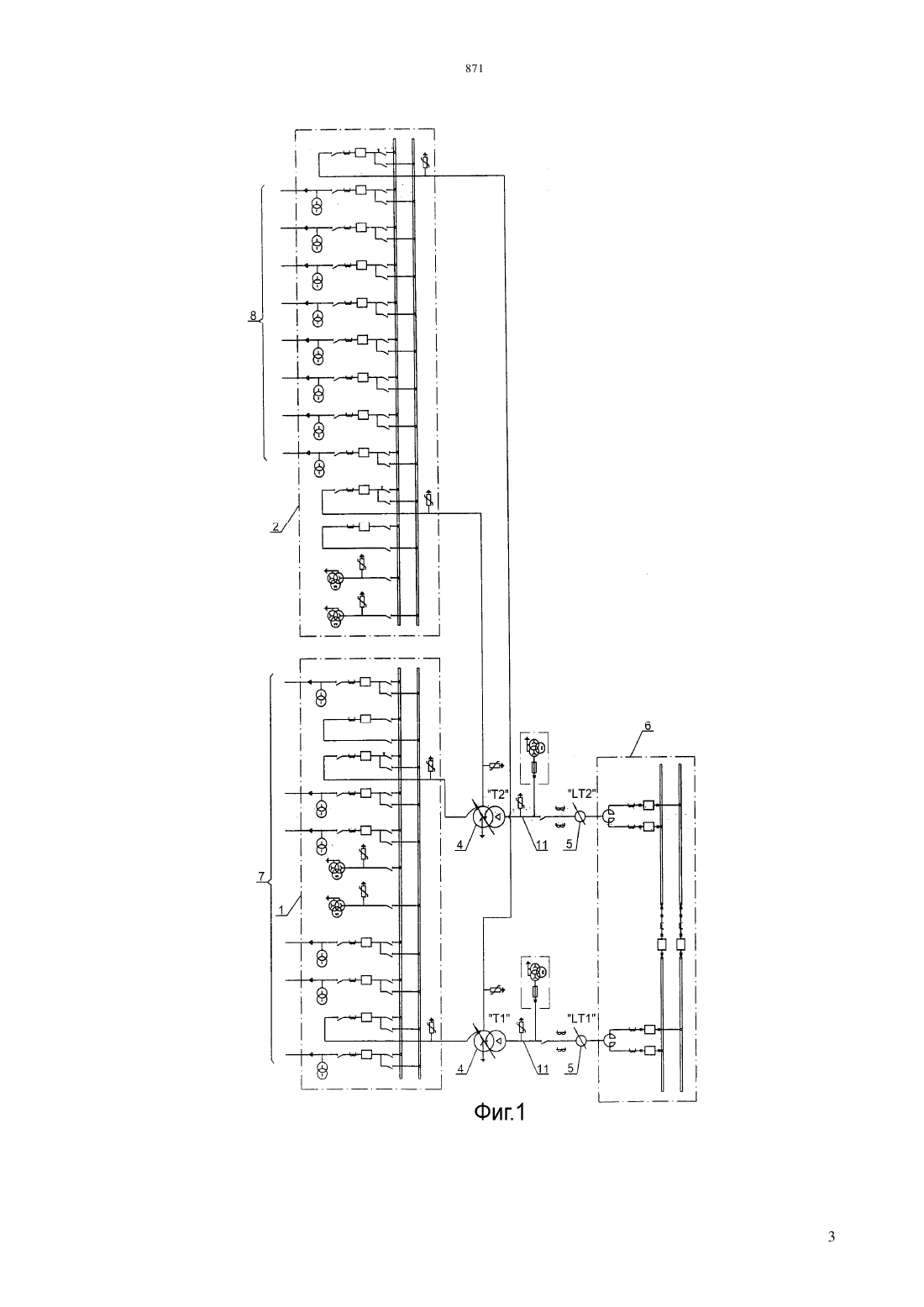

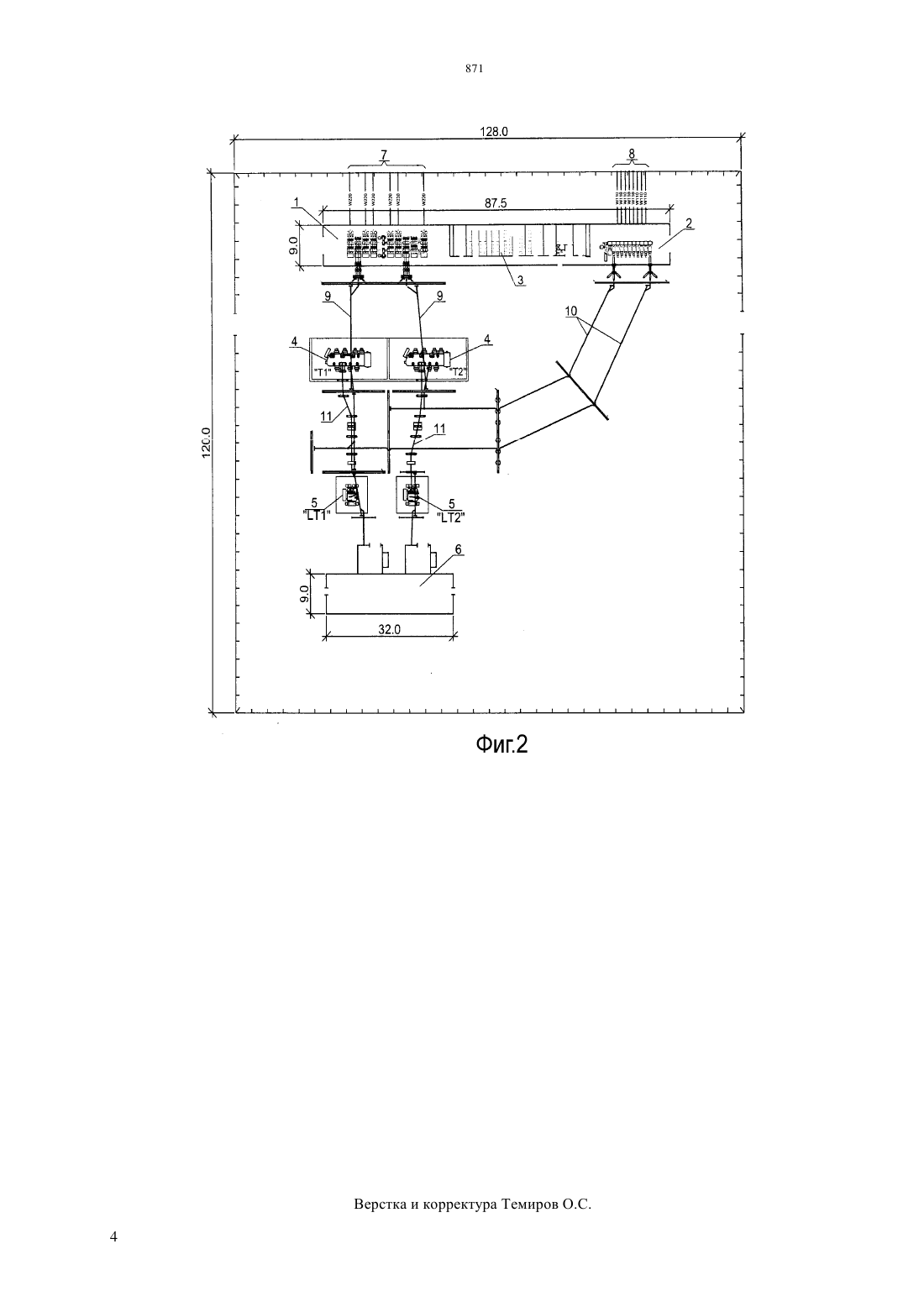

(51) 02 5/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ предназначенным для питания электроприемников на напряжение 110 и 10 кВ. Трансформаторная подстанция,включает распределительные устройства, автотрансформаторы,закрытое распределительное устройство и общеподстанционный пункт управления, причем в одном здании с общеподстанционным пунктом управления,размещены комплектные распределительные устройства 110 кВ и 220 кВ,имеющие элегазовую изоляцию, с наружной установкой силовых автотрансформаторов, линейнорегулировочных трансформаторов и имеющих связь от силовых автотрансформаторов по двум независимым гибким связям.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович(73) Акционерное общество Казахстанский научно-исследовательский и проектноизыскательский институт топливно-энергетических систем Энергия Полезная модель относится к трансформаторным подстанциям с высшим напряжением 110 или 220 кВ,предназначенным для питания электроприемников на напряжение 110 и 10 кВ. Известна трансформаторная подстанция,включающая распределительные устройства 220 и 110 кВ,автотрансформаторы и закрытое распределительное устройство 10 кВ (Строительный каталог. Типовые проекты предприятий, зданий,сооружений. ЦИТП СССР, оп. июнь 1987 г.). Распределительные устройства 220 и 110 кВ трансформаторной подстанции выполнены в открытом исполнении, при этом размеры площадки составляют до 3 га, что вызывает значительные трудности при сооружении подстанций в городской застройке. Задачей полезной модели является создание конструкции трансформаторной подстанции,обеспечивающей уменьшение размеров занимающей площади при сохранении количества присоединяемых к подстанции ЛЭП 110 и 220 кВ. Технический результат достигается тем, что трансформаторная подстанция,включающая распределительные устройства, автотрансформаторы,закрытое распределительное устройство и общеподстанционный пункт управления, согласно полезной модели, выполнена с размещением в одном здании с общеподстанционным пунктом управления комплектных распределительных устройств 110 кВ и 220 кВ, имеющих элегазовую изоляцию, с наружной установкой силовых автотрансформаторов, линейнорегулировочных трансформаторов и имеющих связь от силовых автотрансформаторов по двум независимым гибким связям. Уменьшение размеров площади предлагаемой трансформаторной подстанции обеспечиваются тем,что ячейки комплектных распределительных устройств 110 и 220 кВ с элегазовой изоляцией имеют во много раз меньшие размеры по сравнению с ячейками распределительных устройств 110 и 220 кВ в обычном открытом исполнении. Это позволяет разместить их в едином здании, совмещенном с общеподстанционным пунктом управления, при этом размеры площадки подстанции уменьшаются до 1,54 га. На прилагаемых чертежах представлены схема электрическая главная - фиг.1, план подстанции фиг.2. Трансформаторная подстанция состоит из комплектных распределительных устройств 1, 2 с элегазовой изоляцией 220, 110, 6-10 кВ, силовых автотрансформаторов 4, 220/110 6-10 кВ, линейнорегулировочных трансформаторов 5, 6-10 кВ,гибких связей 10, 220, 110 кВ, шинных мостов 11, 10 кВ и общеподстанционного пункта управления подстанцией 3. Комплектные распределительные устройства 220 кВ и 110 кВ с элегазовой изоляцией 1, 2 устанавливаются в отдельных помещениях здания,совмещенного с общеподстанционным пунктом управления 3. Силовые автотрансформаторы 4 и линейнорегулировочные трансформаторы 5 устанавливают открыто, распределительные устройства 6 - 10 кВ устанавливают в отдельном здании закрытого распределительного устройства с реакторными камерами 6. Связи 9, 10, 11 между комплектным распределительным устройством 1, 220 кВ, силовым автотрансформатором 4,220/110/6-10 кВ комплектным распределительным устройством 2,110 кВ, линейно-регулировочным трансформатором 5 выполняются гибкими открытыми. Предлагаемая подстанция предназначена для питания электроприемников на напряжение 110 и 10 кВ. Электроэнергия по ЛЭП-линии электропередачи 7,220 кВ подается на комплектное распределительное устройство 1 с элегазовой изоляцией, 220 кВ, расположенное в закрытом помещении здания распределительных устройств 220, 110 кВ, совмещенного с общеподстанционным пунктом управления 3. С помощью гибких связей 9,220 кВ комплектное распределительное устройство с элегазовой изоляцией 220 кВ соединяется с силовыми автотрансформаторами 4, 220-/110/10 кВ,которые также при помощи гибких связей 10, 110 кВ соединяются с комплектным распределительным устройством с элегазовой изоляцией 110 кВ,расположенном в закрытом помещении общего здания, соединенного с общеподстанционным пунктом управления 3. Из распределительного устройства 110 кВ в помещении комплектного распределительного устройства с элегазовой изоляцией 1 электроэнергия по ЛЭП 8, 110 кВ подается потребителям. От вводов 10 кВ силовых автотрансформаторов 4 с помощью шинных мостов 11, 10 кВ через линейно-регулировочные трансформаторы 5, 10/10 кВ электроэнергия подается в распределительные устройства 10 кВ, расположенные в здании закрытого распределительного устройства 6/10 кВ с реакторными камерами (6). Из распределительного устройства 6-10 кВ по кабельным ЛЭП электроэнергия подается потребителям на напряжении 6-10 кВ. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИТрансформаторная подстанция,включающая распределительные устройства, автотрансформаторы,закрытое распределительное устройство и общеподстанционный пункт управления,отличающаяся тем, что в одном здании с общеподстанционным пунктом управления размещены комплектные распределительные устройства 110 кВ и 220 кВ, имеющие элегазовую изоляцию, с наружной установкой силовых автотрансформаторов,линейно-регулировочных трансформаторов и имеющих связь от силовых автотрансформаторов по двум независимым гибким связям.
