Модуль дискретного интерфейса

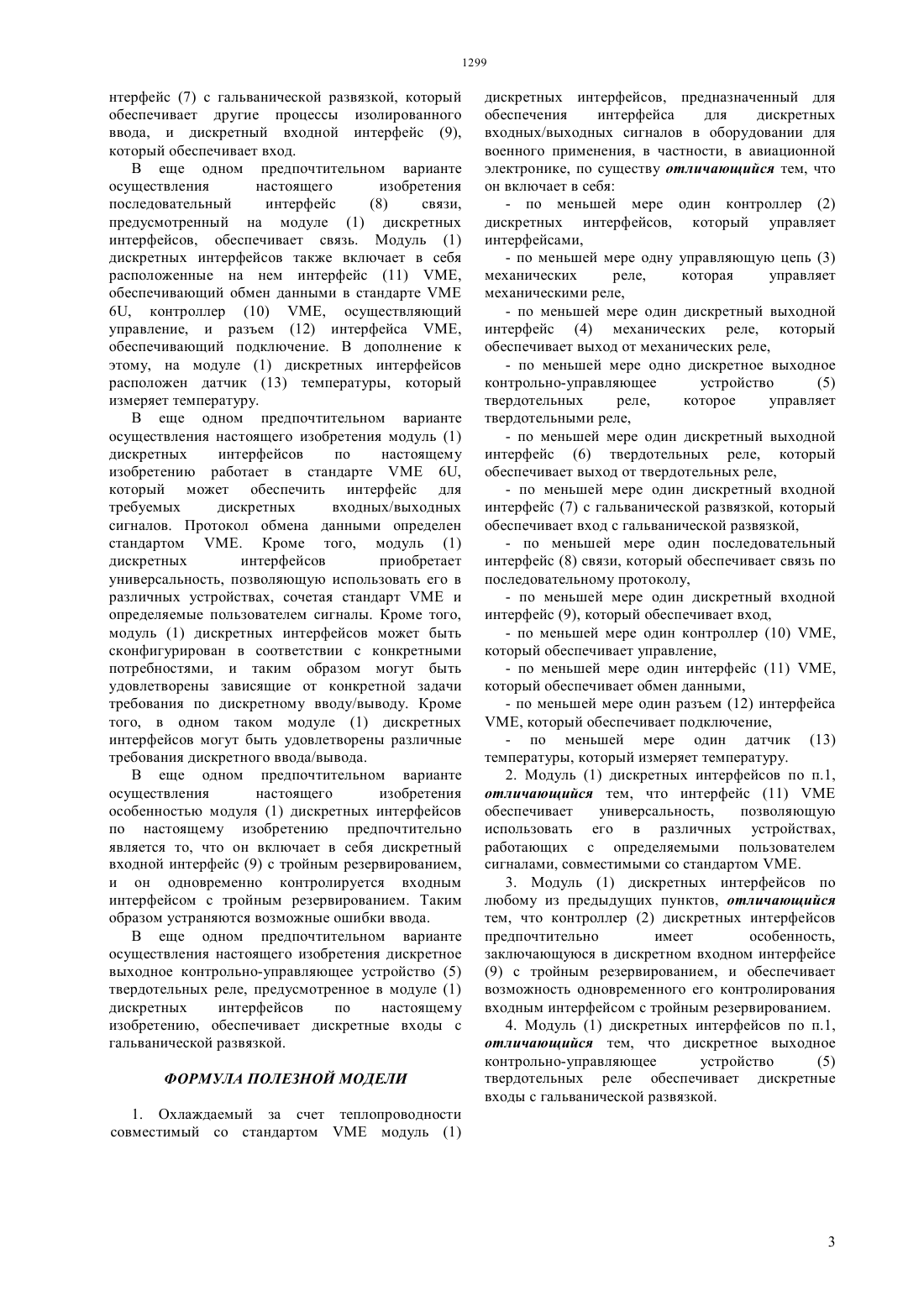

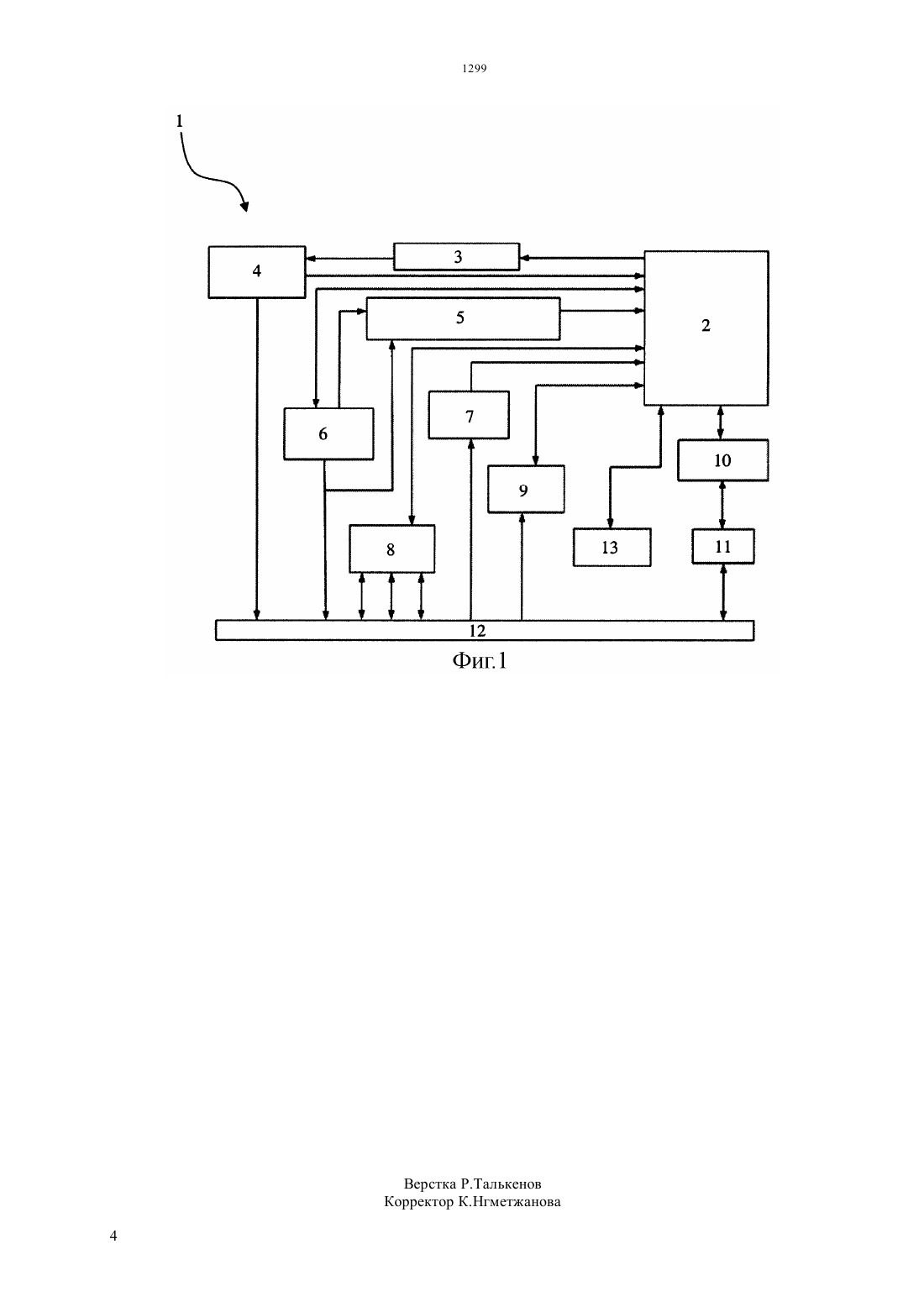

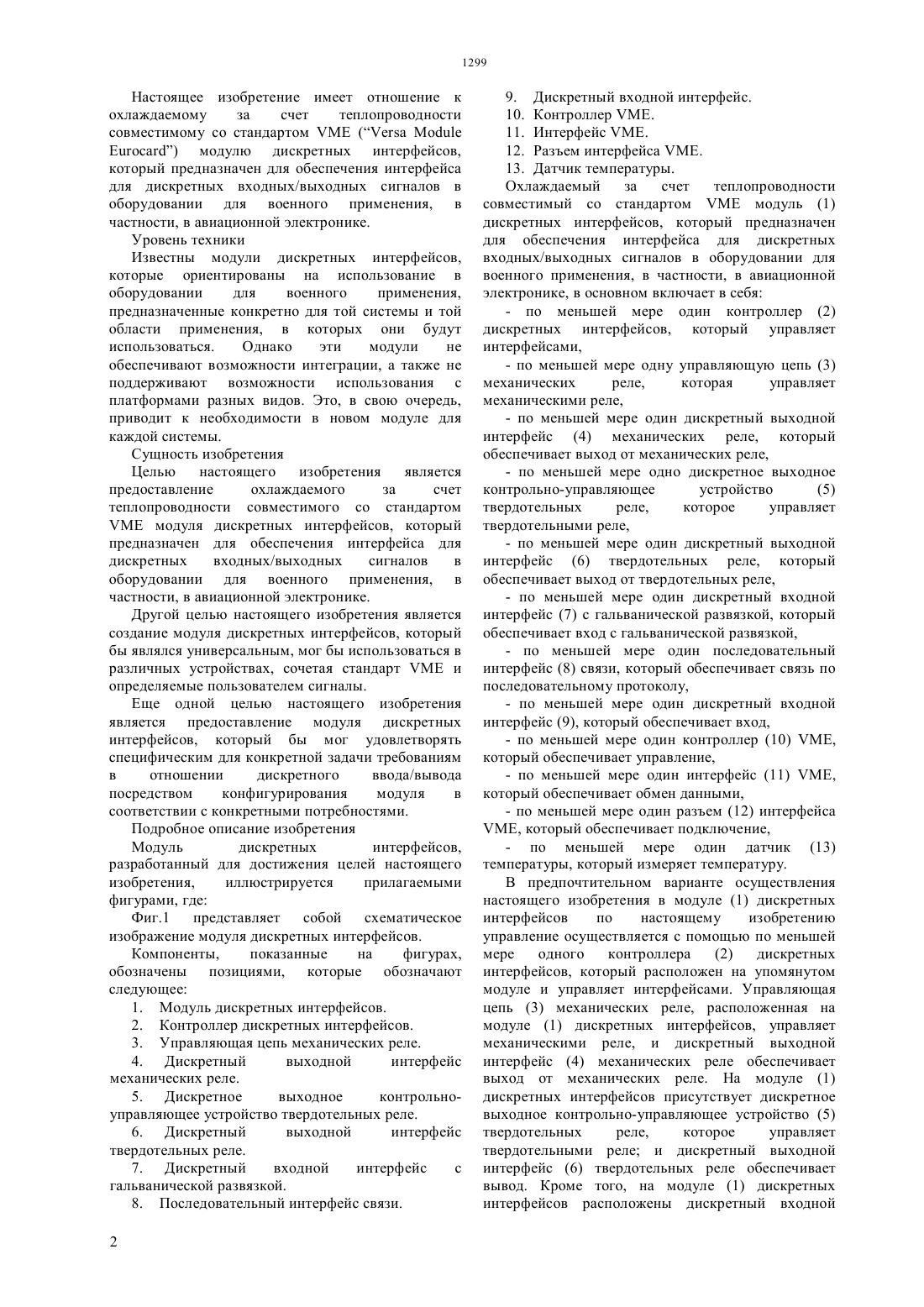

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Настоящее изобретение имеет отношение к охлаждаемому за счет теплопроводности совместимому со стандартоммодулю дискретных интерфейсов, который предназначен для обеспечения интерфейса для дискретных входных/выходных сигналов в оборудовании для военного применения, в частности, в авиационной электронике.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович Настоящее изобретение имеет отношение к охлаждаемому за счет теплопроводности совместимому со стандартом() модулю дискретных интерфейсов,который предназначен для обеспечения интерфейса для дискретных входных/выходных сигналов в оборудовании для военного применения, в частности, в авиационной электронике. Уровень техники Известны модули дискретных интерфейсов,которые ориентированы на использование в оборудовании для военного применения,предназначенные конкретно для той системы и той области применения, в которых они будут использоваться. Однако эти модули не обеспечивают возможности интеграции, а также не поддерживают возможности использования с платформами разных видов. Это, в свою очередь,приводит к необходимости в новом модуле для каждой системы. Сущность изобретения Целью настоящего изобретения является предоставление охлаждаемого за счет теплопроводности совместимого со стандартоммодуля дискретных интерфейсов, который предназначен для обеспечения интерфейса для дискретных входных/выходных сигналов в оборудовании для военного применения, в частности, в авиационной электронике. Другой целью настоящего изобретения является создание модуля дискретных интерфейсов, который бы являлся универсальным, мог бы использоваться в различных устройствах, сочетая стандарти определяемые пользователем сигналы. Еще одной целью настоящего изобретения является предоставление модуля дискретных интерфейсов, который бы мог удовлетворять специфическим для конкретной задачи требованиям в отношении дискретного ввода/вывода посредством конфигурирования модуля в соответствии с конкретными потребностями. Подробное описание изобретения Модуль дискретных интерфейсов,разработанный для достижения целей настоящего изобретения,иллюстрируется прилагаемыми фигурами, где Фиг.1 представляет собой схематическое изображение модуля дискретных интерфейсов. Компоненты,показанные на фигурах,обозначены позициями, которые обозначают следующее 1. Модуль дискретных интерфейсов. 2. Контроллер дискретных интерфейсов. 3. Управляющая цепь механических реле. 4. Дискретный выходной интерфейс механических реле. 5. Дискретное выходное контрольноуправляющее устройство твердотельных реле. 6. Дискретный выходной интерфейс твердотельных реле. 7. Дискретный входной интерфейс с гальванической развязкой. 8. Последовательный интерфейс связи. 2 9. Дискретный входной интерфейс. 10. Контроллер . 11. Интерфейс . 12. Разъем интерфейса . 13. Датчик температуры. Охлаждаемый за счет теплопроводности совместимый со стандартоммодуль (1) дискретных интерфейсов, который предназначен для обеспечения интерфейса для дискретных входных/выходных сигналов в оборудовании для военного применения, в частности, в авиационной электронике, в основном включает в себя- по меньшей мере один контроллер (2) дискретных интерфейсов, который управляет интерфейсами,- по меньшей мере одну управляющую цепь (3) механических реле,которая управляет механическими реле,- по меньшей мере один дискретный выходной интерфейс (4) механических реле, который обеспечивает выход от механических реле,- по меньшей мере одно дискретное выходное контрольно-управляющее устройство(5) твердотельных реле,которое управляет твердотельными реле,- по меньшей мере один дискретный выходной интерфейс (6) твердотельных реле, который обеспечивает выход от твердотельных реле,- по меньшей мере один дискретный входной интерфейс (7) с гальванической развязкой, который обеспечивает вход с гальванической развязкой,- по меньшей мере один последовательный интерфейс (8) связи, который обеспечивает связь по последовательному протоколу,- по меньшей мере один дискретный входной интерфейс (9), который обеспечивает вход,- по меньшей мере один контроллер (10) ,который обеспечивает управление,- по меньшей мере один интерфейс (11) ,который обеспечивает обмен данными,- по меньшей мере один разъем (12) интерфейса, который обеспечивает подключение,- по меньшей мере один датчик (13) температуры, который измеряет температуру. В предпочтительном варианте осуществления настоящего изобретения в модуле (1) дискретных интерфейсов по настоящему изобретению управление осуществляется с помощью по меньшей мере одного контроллера(2) дискретных интерфейсов, который расположен на упомянутом модуле и управляет интерфейсами. Управляющая цепь (3) механических реле, расположенная на модуле (1) дискретных интерфейсов, управляет механическими реле, и дискретный выходной интерфейс (4) механических реле обеспечивает выход от механических реле. На модуле (1) дискретных интерфейсов присутствует дискретное выходное контрольно-управляющее устройство (5) твердотельных реле,которое управляет твердотельными реле и дискретный выходной интерфейс (6) твердотельных реле обеспечивает вывод. Кроме того, на модуле (1) дискретных интерфейсов расположены дискретный входной нтерфейс (7) с гальванической развязкой, который обеспечивает другие процессы изолированного ввода, и дискретный входной интерфейс (9),который обеспечивает вход. В еще одном предпочтительном варианте осуществления настоящего изобретения последовательный интерфейс(8) связи,предусмотренный на модуле (1) дискретных интерфейсов, обеспечивает связь. Модуль (1) дискретных интерфейсов также включает в себя расположенные на нем интерфейс (11) ,обеспечивающий обмен данными в стандарте 6, контроллер (10) , осуществляющий управление, и разъем (12) интерфейса ,обеспечивающий подключение. В дополнение к этому, на модуле (1) дискретных интерфейсов расположен датчик (13) температуры, который измеряет температуру. В еще одном предпочтительном варианте осуществления настоящего изобретения модуль (1) дискретных интерфейсов по настоящему изобретению работает в стандарте 6,который может обеспечить интерфейс для требуемых дискретных входных/выходных сигналов. Протокол обмена данными определен стандартом . Кроме того, модуль (1) дискретных интерфейсов приобретает универсальность, позволяющую использовать его в различных устройствах, сочетая стандарти определяемые пользователем сигналы. Кроме того,модуль (1) дискретных интерфейсов может быть сконфигурирован в соответствии с конкретными потребностями, и таким образом могут быть удовлетворены зависящие от конкретной задачи требования по дискретному вводу/выводу. Кроме того, в одном таком модуле (1) дискретных интерфейсов могут быть удовлетворены различные требования дискретного ввода/вывода. В еще одном предпочтительном варианте осуществления настоящего изобретения особенностью модуля (1) дискретных интерфейсов по настоящему изобретению предпочтительно является то, что он включает в себя дискретный входной интерфейс (9) с тройным резервированием,и он одновременно контролируется входным интерфейсом с тройным резервированием. Таким образом устраняются возможные ошибки ввода. В еще одном предпочтительном варианте осуществления настоящего изобретения дискретное выходное контрольно-управляющее устройство (5) твердотельных реле, предусмотренное в модуле (1) дискретных интерфейсов по настоящему изобретению, обеспечивает дискретные входы с гальванической развязкой. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ дискретных интерфейсов, предназначенный для обеспечения интерфейса для дискретных входных/выходных сигналов в оборудовании для военного применения, в частности, в авиационной электронике, по существу отличающийся тем, что он включает в себя- по меньшей мере один контроллер (2) дискретных интерфейсов, который управляет интерфейсами,- по меньшей мере одну управляющую цепь (3) механических реле,которая управляет механическими реле,- по меньшей мере один дискретный выходной интерфейс (4) механических реле, который обеспечивает выход от механических реле,- по меньшей мере одно дискретное выходное контрольно-управляющее устройство(5) твердотельных реле,которое управляет твердотельными реле,- по меньшей мере один дискретный выходной интерфейс (6) твердотельных реле, который обеспечивает выход от твердотельных реле,- по меньшей мере один дискретный входной интерфейс (7) с гальванической развязкой, который обеспечивает вход с гальванической развязкой,- по меньшей мере один последовательный интерфейс (8) связи, который обеспечивает связь по последовательному протоколу,- по меньшей мере один дискретный входной интерфейс (9), который обеспечивает вход,- по меньшей мере один контроллер (10) ,который обеспечивает управление,- по меньшей мере один интерфейс (11) ,который обеспечивает обмен данными,- по меньшей мере один разъем (12) интерфейса, который обеспечивает подключение,- по меньшей мере один датчик (13) температуры, который измеряет температуру. 2. Модуль (1) дискретных интерфейсов по п.1,отличающийся тем, что интерфейс (11)обеспечивает универсальность,позволяющую использовать его в различных устройствах,работающих с определяемыми пользователем сигналами, совместимыми со стандартом . 3. Модуль (1) дискретных интерфейсов по любому из предыдущих пунктов, отличающийся тем, что контроллер (2) дискретных интерфейсов предпочтительно имеет особенность,заключающуюся в дискретном входном интерфейсе(9) с тройным резервированием, и обеспечивает возможность одновременного его контролирования входным интерфейсом с тройным резервированием. 4. Модуль (1) дискретных интерфейсов по п.1,отличающийся тем, что дискретное выходное контрольно-управляющее устройство(5) твердотельных реле обеспечивает дискретные входы с гальванической развязкой. 1. Охлаждаемый за счет теплопроводности совместимый со стандартоммодуль (1)
