Модуль блочного здания для комплектных распределительных устройств

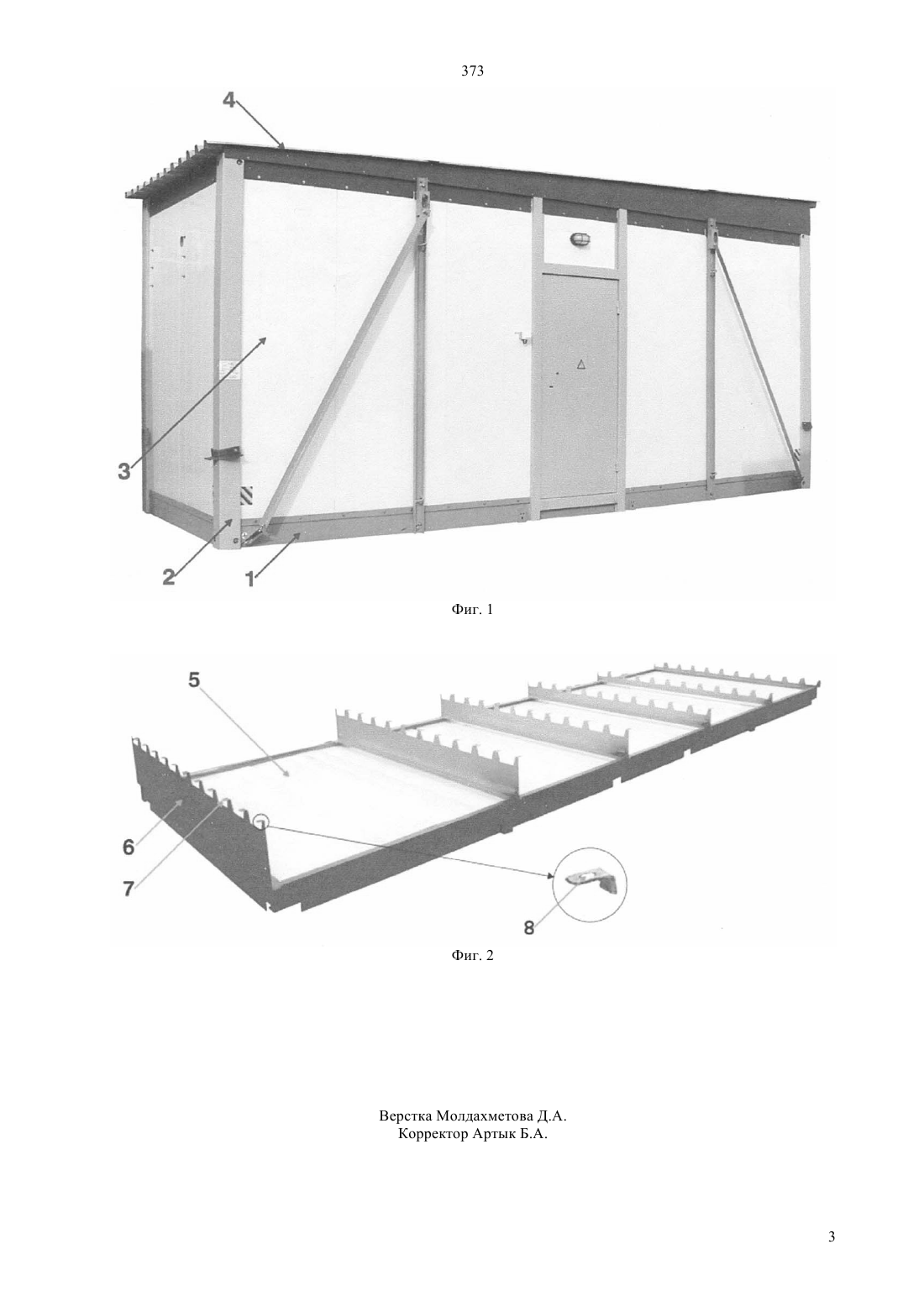

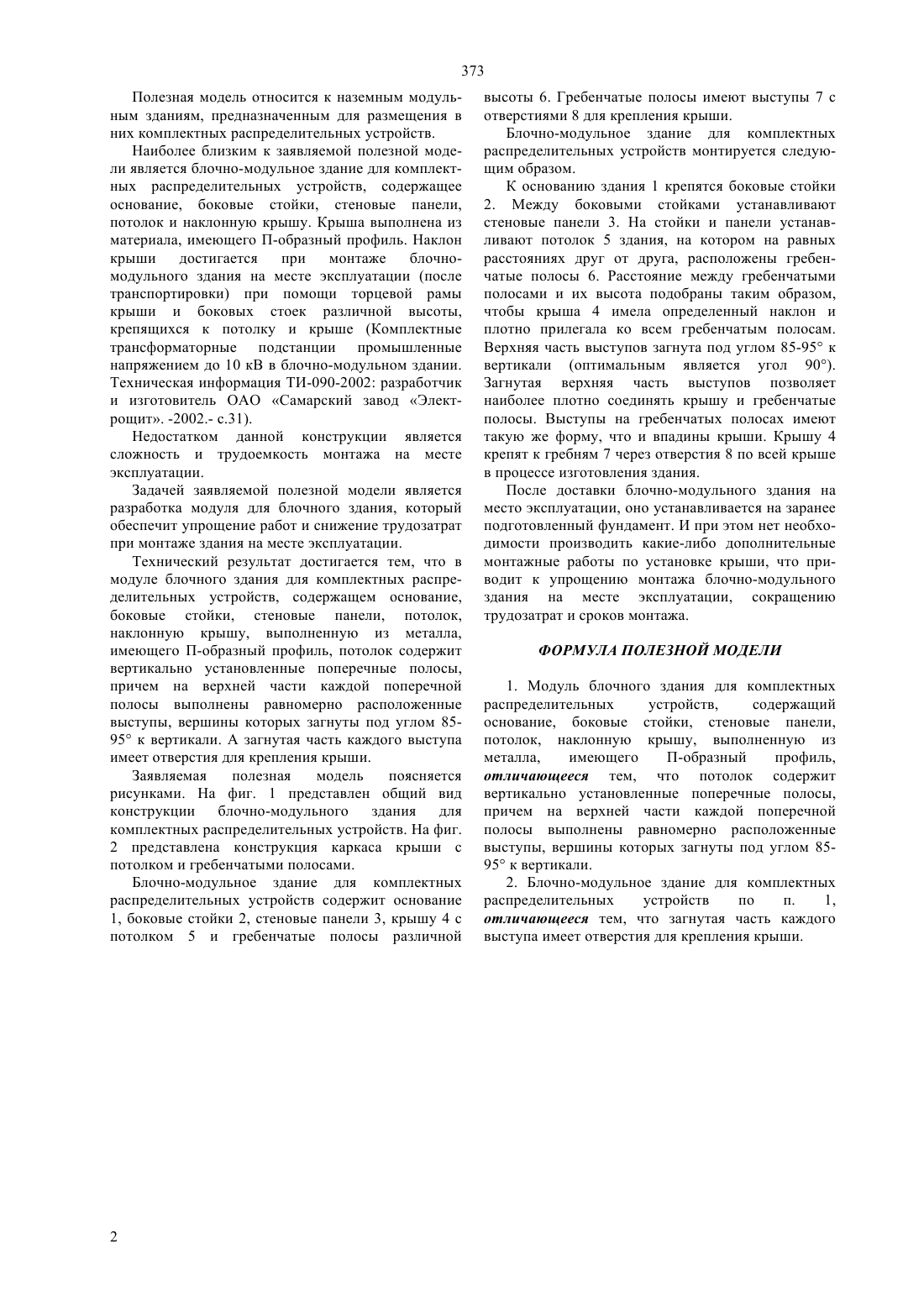

(51) 04 1/24 (2006.01) 04 5/04 (2006.01) 02 1/01 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели является упрощение работ и снижение трудозатрат при монтаже здания на месте эксплуатации. Технический результат достигается тем, что в модуле блочного здания для комплектных распределительных устройств, содержащем основание,боковые стойки, стеновые панели, потолок, наклонную крышу, выполненную из металла, имеющего Побразный профиль, потолок содержит вертикально установленные поперечные полосы, причем на верхней части каждой поперечной полосы выполнены равномерно расположенные выступы,вершины которых загнуты под углом 85-95 к вертикали. А загнутая часть каждого выступа имеет отверстия для крепления крыши.(56) Комплектные трансформаторные подстанции промышленным напряжением до 10 кВ в блочномодульном здании, Техническая информация ТИ 090-2002, Самарский завод Электрощит, 2002(54) МОДУЛЬ БЛОЧНОГО ЗДАНИЯ ДЛЯ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ(57) Полезная модель относится к наземным модульным зданиям,предназначенным для размещения в них комплектных распределительных устройств. 373 Полезная модель относится к наземным модульным зданиям, предназначенным для размещения в них комплектных распределительных устройств. Наиболее близким к заявляемой полезной модели является блочно-модульное здание для комплектных распределительных устройств, содержащее основание, боковые стойки, стеновые панели,потолок и наклонную крышу. Крыша выполнена из материала, имеющего П-образный профиль. Наклон крыши достигается при монтаже блочномодульного здания на месте эксплуатации (после транспортировки) при помощи торцевой рамы крыши и боковых стоек различной высоты,крепящихся к потолку и крыше (Комплектные трансформаторные подстанции промышленные напряжением до 10 кВ в блочно-модульном здании. Техническая информация ТИ-090-2002 разработчик и изготовитель ОАО Самарский завод Электрощит. -2002.- с.31). Недостатком данной конструкции является сложность и трудоемкость монтажа на месте эксплуатации. Задачей заявляемой полезной модели является разработка модуля для блочного здания, который обеспечит упрощение работ и снижение трудозатрат при монтаже здания на месте эксплуатации. Технический результат достигается тем, что в модуле блочного здания для комплектных распределительных устройств, содержащем основание,боковые стойки, стеновые панели, потолок,наклонную крышу, выполненную из металла,имеющего П-образный профиль, потолок содержит вертикально установленные поперечные полосы,причем на верхней части каждой поперечной полосы выполнены равномерно расположенные выступы, вершины которых загнуты под углом 8595 к вертикали. А загнутая часть каждого выступа имеет отверстия для крепления крыши. Заявляемая полезная модель поясняется рисунками. На фиг. 1 представлен общий вид конструкции блочно-модульного здания для комплектных распределительных устройств. На фиг. 2 представлена конструкция каркаса крыши с потолком и гребенчатыми полосами. Блочно-модульное здание для комплектных распределительных устройств содержит основание 1, боковые стойки 2, стеновые панели 3, крышу 4 с потолком 5 и гребенчатые полосы различной высоты 6. Гребенчатые полосы имеют выступы 7 с отверстиями 8 для крепления крыши. Блочно-модульное здание для комплектных распределительных устройств монтируется следующим образом. К основанию здания 1 крепятся боковые стойки 2. Между боковыми стойками устанавливают стеновые панели 3. На стойки и панели устанавливают потолок 5 здания, на котором на равных расстояниях друг от друга, расположены гребенчатые полосы 6. Расстояние между гребенчатыми полосами и их высота подобраны таким образом,чтобы крыша 4 имела определенный наклон и плотно прилегала ко всем гребенчатым полосам. Верхняя часть выступов загнута под углом 85-95 к вертикали (оптимальным является угол 90). Загнутая верхняя часть выступов позволяет наиболее плотно соединять крышу и гребенчатые полосы. Выступы на гребенчатых полосах имеют такую же форму, что и впадины крыши. Крышу 4 крепят к гребням 7 через отверстия 8 по всей крыше в процессе изготовления здания. После доставки блочно-модульного здания на место эксплуатации, оно устанавливается на заранее подготовленный фундамент. И при этом нет необходимости производить какие-либо дополнительные монтажные работы по установке крыши, что приводит к упрощению монтажа блочно-модульного здания на месте эксплуатации, сокращению трудозатрат и сроков монтажа. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Модуль блочного здания для комплектных распределительных устройств,содержащий основание, боковые стойки, стеновые панели,потолок, наклонную крышу, выполненную из металла,имеющего П-образный профиль,отличающееся тем, что потолок содержит вертикально установленные поперечные полосы,причем на верхней части каждой поперечной полосы выполнены равномерно расположенные выступы, вершины которых загнуты под углом 8595 к вертикали. 2. Блочно-модульное здание для комплектных распределительных устройств по п. 1,отличающееся тем, что загнутая часть каждого выступа имеет отверстия для крепления крыши.
