Модуль обработки видео

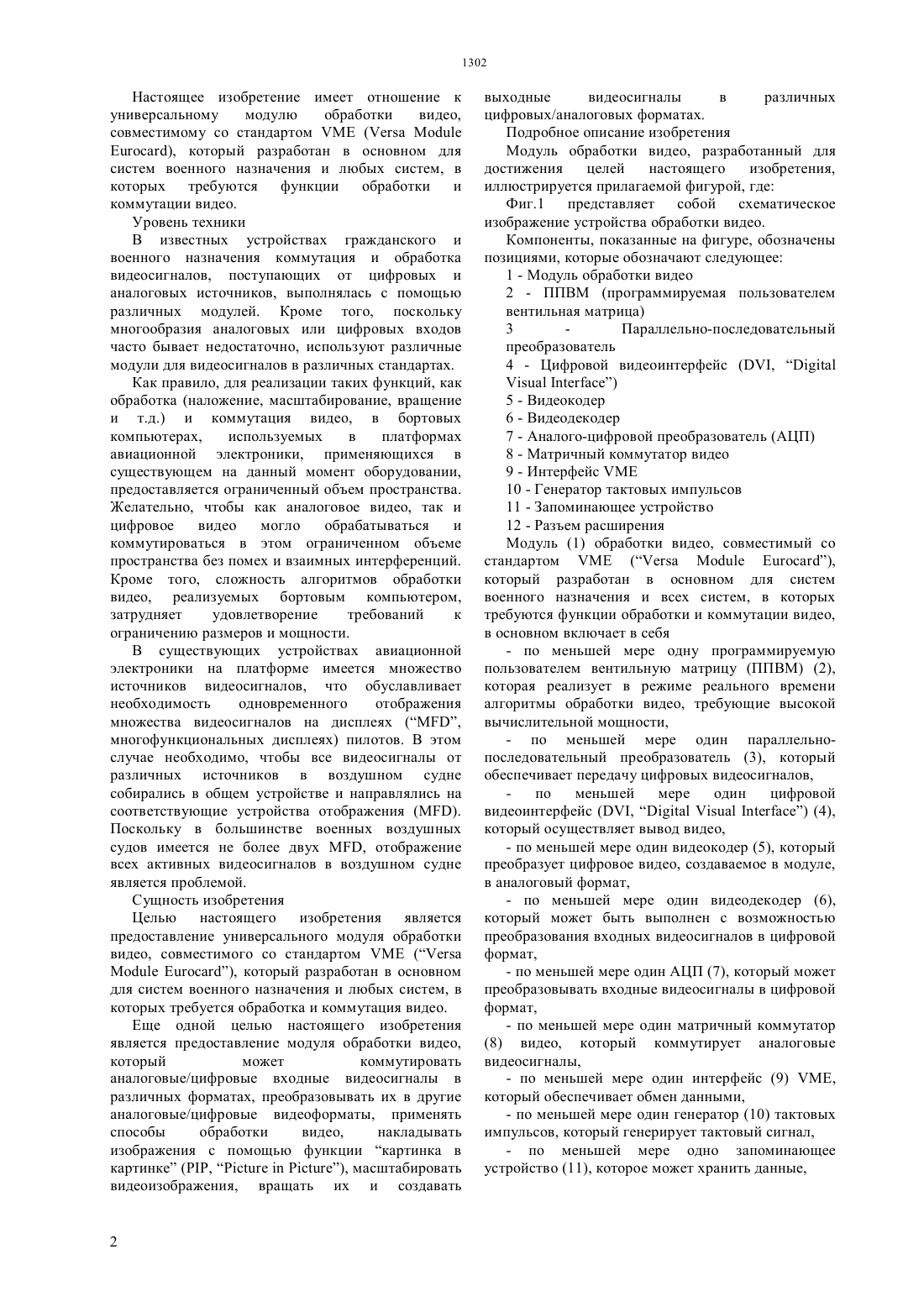

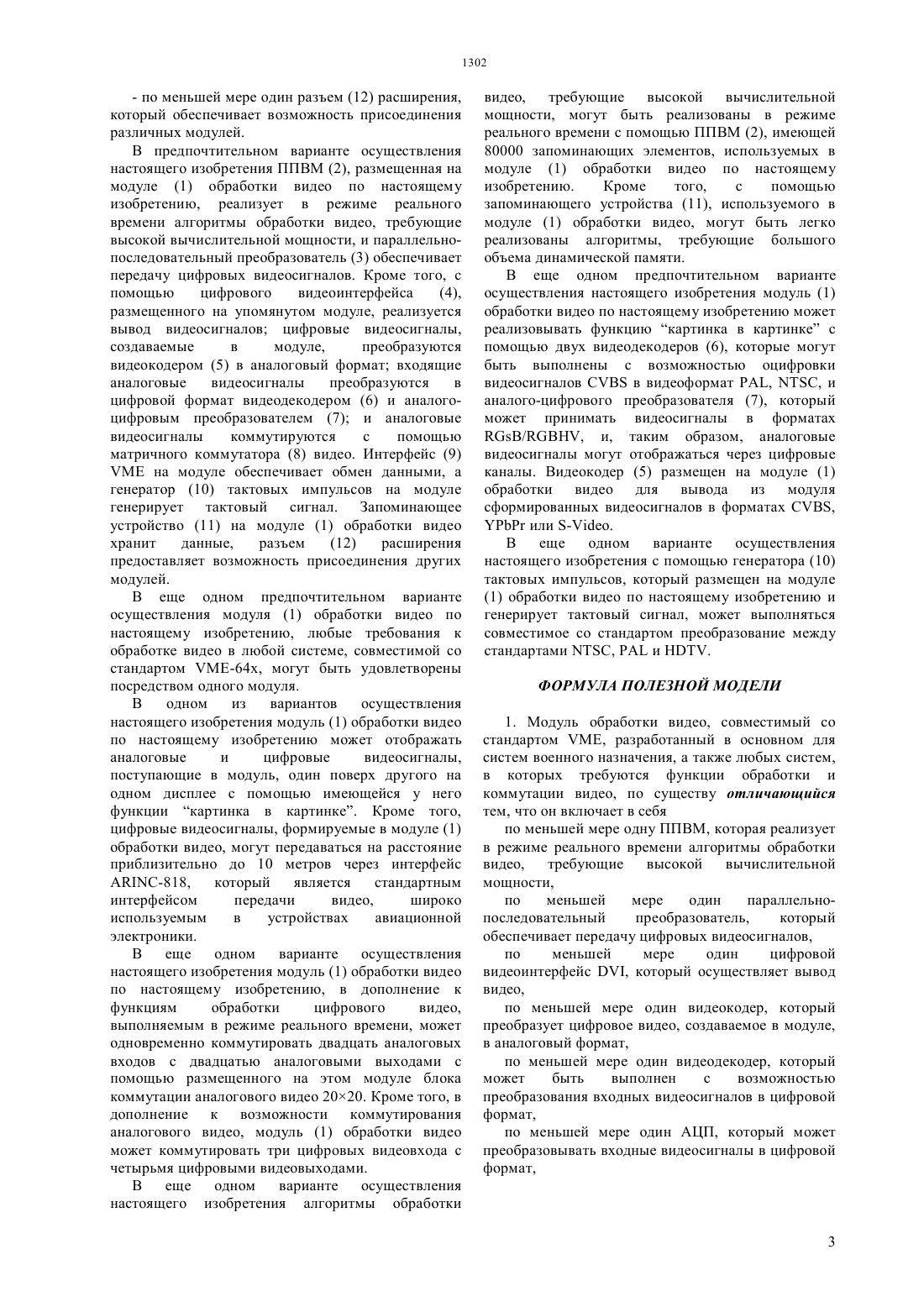

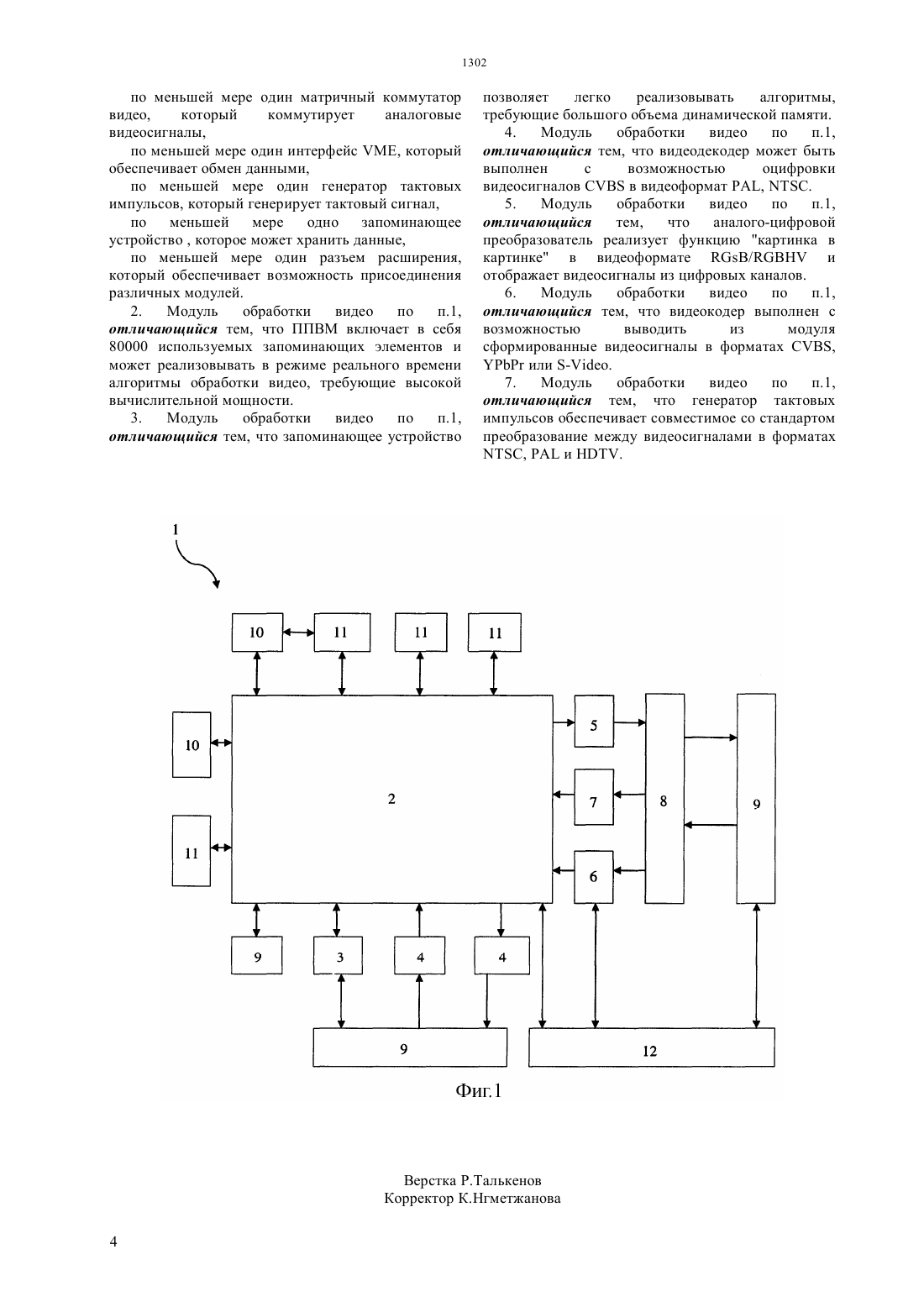

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович(57) Настоящее изобретение имеет отношение к универсальному модулю (1) обработки видео,совместимому со стандартом(), который разработан в основном для систем военного назначения и всех систем, в которых требуются функции обработки и коммутации видео.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ Настоящее изобретение имеет отношение к универсальному модулю обработки видео,совместимому со стандартом(), который разработан в основном для систем военного назначения и любых систем, в которых требуются функции обработки и коммутации видео. Уровень техники В известных устройствах гражданского и военного назначения коммутация и обработка видеосигналов, поступающих от цифровых и аналоговых источников, выполнялась с помощью различных модулей. Кроме того, поскольку многообразия аналоговых или цифровых входов часто бывает недостаточно, используют различные модули для видеосигналов в различных стандартах. Как правило, для реализации таких функций, как обработка (наложение, масштабирование, вращение и т.д.) и коммутация видео, в бортовых компьютерах,используемых в платформах авиационной электроники, применяющихся в существующем на данный момент оборудовании,предоставляется ограниченный объем пространства. Желательно, чтобы как аналоговое видео, так и цифровое видео могло обрабатываться и коммутироваться в этом ограниченном объеме пространства без помех и взаимных интерференций. Кроме того, сложность алгоритмов обработки видео, реализуемых бортовым компьютером,затрудняет удовлетворение требований к ограничению размеров и мощности. В существующих устройствах авиационной электроники на платформе имеется множество источников видеосигналов, что обуславливает необходимость одновременного отображения множества видеосигналов на дисплеях (,многофункциональных дисплеях) пилотов. В этом случае необходимо, чтобы все видеосигналы от различных источников в воздушном судне собирались в общем устройстве и направлялись на соответствующие устройства отображения . Поскольку в большинстве военных воздушных судов имеется не более двух , отображение всех активных видеосигналов в воздушном судне является проблемой. Сущность изобретения Целью настоящего изобретения является предоставление универсального модуля обработки видео, совместимого со стандартом, который разработан в основном для систем военного назначения и любых систем, в которых требуется обработка и коммутация видео. Еще одной целью настоящего изобретения является предоставление модуля обработки видео,который может коммутировать аналоговые/цифровые входные видеосигналы в различных форматах, преобразовывать их в другие аналоговые/цифровые видеоформаты, применять способы обработки видео,накладывать изображения с помощью функции картинка в картинке (,), масштабировать видеоизображения, вращать их и создавать выходные видеосигналы в различных цифровых/аналоговых форматах. Подробное описание изобретения Модуль обработки видео, разработанный для достижения целей настоящего изобретения,иллюстрируется прилагаемой фигурой, где Фиг.1 представляет собой схематическое изображение устройства обработки видео. Компоненты, показанные на фигуре, обозначены позициями, которые обозначают следующее 1 - Модуль обработки видео 2 - ППВМ (программируемая пользователем вентильная матрица) 3 Параллельно-последовательный преобразователь 4 - Цифровой видеоинтерфейс (,) 5 - Видеокодер 6 - Видеодекодер 7 - Аналого-цифровой преобразователь (АЦП) 8 - Матричный коммутатор видео 9 - Интерфейс 10 - Генератор тактовых импульсов 11 - Запоминающее устройство 12 - Разъем расширения Модуль (1) обработки видео, совместимый со стандартом,который разработан в основном для систем военного назначения и всех систем, в которых требуются функции обработки и коммутации видео,в основном включает в себя- по меньшей мере одну программируемую пользователем вентильную матрицу (ППВМ) (2),которая реализует в режиме реального времени алгоритмы обработки видео, требующие высокой вычислительной мощности,- по меньшей мере один параллельнопоследовательный преобразователь (3), который обеспечивает передачу цифровых видеосигналов,по меньшей мере один цифровой видеоинтерфейс (,) (4),который осуществляет вывод видео,- по меньшей мере один видеокодер (5), который преобразует цифровое видео, создаваемое в модуле,в аналоговый формат,- по меньшей мере один видеодекодер (6),который может быть выполнен с возможностью преобразования входных видеосигналов в цифровой формат,- по меньшей мере один АЦП (7), который может преобразовывать входные видеосигналы в цифровой формат,- по меньшей мере один матричный коммутатор(8) видео, который коммутирует аналоговые видеосигналы,- по меньшей мере один интерфейс (9) ,который обеспечивает обмен данными,- по меньшей мере один генератор (10) тактовых импульсов, который генерирует тактовый сигнал,- по меньшей мере одно запоминающее устройство (11), которое может хранить данные, 1302- по меньшей мере один разъем (12) расширения,который обеспечивает возможность присоединения различных модулей. В предпочтительном варианте осуществления настоящего изобретения ППВМ (2), размещенная на модуле (1) обработки видео по настоящему изобретению, реализует в режиме реального времени алгоритмы обработки видео, требующие высокой вычислительной мощности, и параллельнопоследовательный преобразователь (3) обеспечивает передачу цифровых видеосигналов. Кроме того, с помощью цифрового видеоинтерфейса(4),размещенного на упомянутом модуле, реализуется вывод видеосигналов цифровые видеосигналы,создаваемые в модуле,преобразуются видеокодером (5) в аналоговый формат входящие аналоговые видеосигналы преобразуются в цифровой формат видеодекодером (6) и аналогоцифровым преобразователем (7) и аналоговые видеосигналы коммутируются с помощью матричного коммутатора (8) видео. Интерфейс (9)на модуле обеспечивает обмен данными, а генератор (10) тактовых импульсов на модуле генерирует тактовый сигнал. Запоминающее устройство (11) на модуле (1) обработки видео хранит данные,разъем(12) расширения предоставляет возможность присоединения других модулей. В еще одном предпочтительном варианте осуществления модуля (1) обработки видео по настоящему изобретению, любые требования к обработке видео в любой системе, совместимой со стандартом -64, могут быть удовлетворены посредством одного модуля. В одном из вариантов осуществления настоящего изобретения модуль (1) обработки видео по настоящему изобретению может отображать аналоговые и цифровые видеосигналы,поступающие в модуль, один поверх другого на одном дисплее с помощью имеющейся у него функции картинка в картинке. Кроме того,цифровые видеосигналы, формируемые в модуле (1) обработки видео, могут передаваться на расстояние приблизительно до 10 метров через интерфейс-818,который является стандартным интерфейсом передачи видео,широко используемым в устройствах авиационной электроники. В еще одном варианте осуществления настоящего изобретения модуль (1) обработки видео по настоящему изобретению, в дополнение к функциям обработки цифрового видео,выполняемым в режиме реального времени, может одновременно коммутировать двадцать аналоговых входов с двадцатью аналоговыми выходами с помощью размещенного на этом модуле блока коммутации аналогового видео 2020. Кроме того, в дополнение к возможности коммутирования аналогового видео, модуль (1) обработки видео может коммутировать три цифровых видеовхода с четырьмя цифровыми видеовыходами. В еще одном варианте осуществления настоящего изобретения алгоритмы обработки видео, требующие высокой вычислительной мощности, могут быть реализованы в режиме реального времени с помощью ППВМ (2), имеющей 80000 запоминающих элементов, используемых в модуле (1) обработки видео по настоящему изобретению. Кроме того,с помощью запоминающего устройства (11), используемого в модуле (1) обработки видео, могут быть легко реализованы алгоритмы, требующие большого объема динамической памяти. В еще одном предпочтительном варианте осуществления настоящего изобретения модуль (1) обработки видео по настоящему изобретению может реализовывать функцию картинка в картинке с помощью двух видеодекодеров (6), которые могут быть выполнены с возможностью оцифровки видеосигналовв видеоформат , , и аналого-цифрового преобразователя (7), который может принимать видеосигналы в форматах/, и, таким образом, аналоговые видеосигналы могут отображаться через цифровые каналы. Видеокодер (5) размещен на модуле (1) обработки видео для вывода из модуля сформированных видеосигналов в форматах , или -. В еще одном варианте осуществления настоящего изобретения с помощью генератора (10) тактовых импульсов, который размещен на модуле(1) обработки видео по настоящему изобретению и генерирует тактовый сигнал, может выполняться совместимое со стандартом преобразование между стандартами ,и . ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Модуль обработки видео, совместимый со стандартом , разработанный в основном для систем военного назначения, а также любых систем,в которых требуются функции обработки и коммутации видео, по существу отличающийся тем, что он включает в себя по меньшей мере одну ППВМ, которая реализует в режиме реального времени алгоритмы обработки видео, требующие высокой вычислительной мощности,по меньшей мере один параллельнопоследовательный преобразователь,который обеспечивает передачу цифровых видеосигналов,по меньшей мере один цифровой видеоинтерфейс , который осуществляет вывод видео,по меньшей мере один видеокодер, который преобразует цифровое видео, создаваемое в модуле,в аналоговый формат,по меньшей мере один видеодекодер, который может быть выполнен с возможностью преобразования входных видеосигналов в цифровой формат,по меньшей мере один АЦП, который может преобразовывать входные видеосигналы в цифровой формат, 3 по меньшей мере один матричный коммутатор видео,который коммутирует аналоговые видеосигналы,по меньшей мере один интерфейс , который обеспечивает обмен данными,по меньшей мере один генератор тактовых импульсов, который генерирует тактовый сигнал,по меньшей мере одно запоминающее устройство , которое может хранить данные,по меньшей мере один разъем расширения,который обеспечивает возможность присоединения различных модулей. 2. Модуль обработки видео по п.1,отличающийся тем, что ППВМ включает в себя 80000 используемых запоминающих элементов и может реализовывать в режиме реального времени алгоритмы обработки видео, требующие высокой вычислительной мощности. 3. Модуль обработки видео по п.1,отличающийся тем, что запоминающее устройство позволяет легко реализовывать алгоритмы,требующие большого объема динамической памяти. 4. Модуль обработки видео по п.1,отличающийся тем, что видеодекодер может быть выполнен с возможностью оцифровки видеосигналовв видеоформат , . 5. Модуль обработки видео по п.1,отличающийся тем,что аналого-цифровой преобразователь реализует функцию картинка в картинке в видеоформате / и отображает видеосигналы из цифровых каналов. 6. Модуль обработки видео по п.1,отличающийся тем, что видеокодер выполнен с возможностью выводить из модуля сформированные видеосигналы в форматах , или -. 7. Модуль обработки видео по п.1,отличающийся тем, что генератор тактовых импульсов обеспечивает совместимое со стандартом преобразование между видеосигналами в форматах
