Устройство для трансляции видео

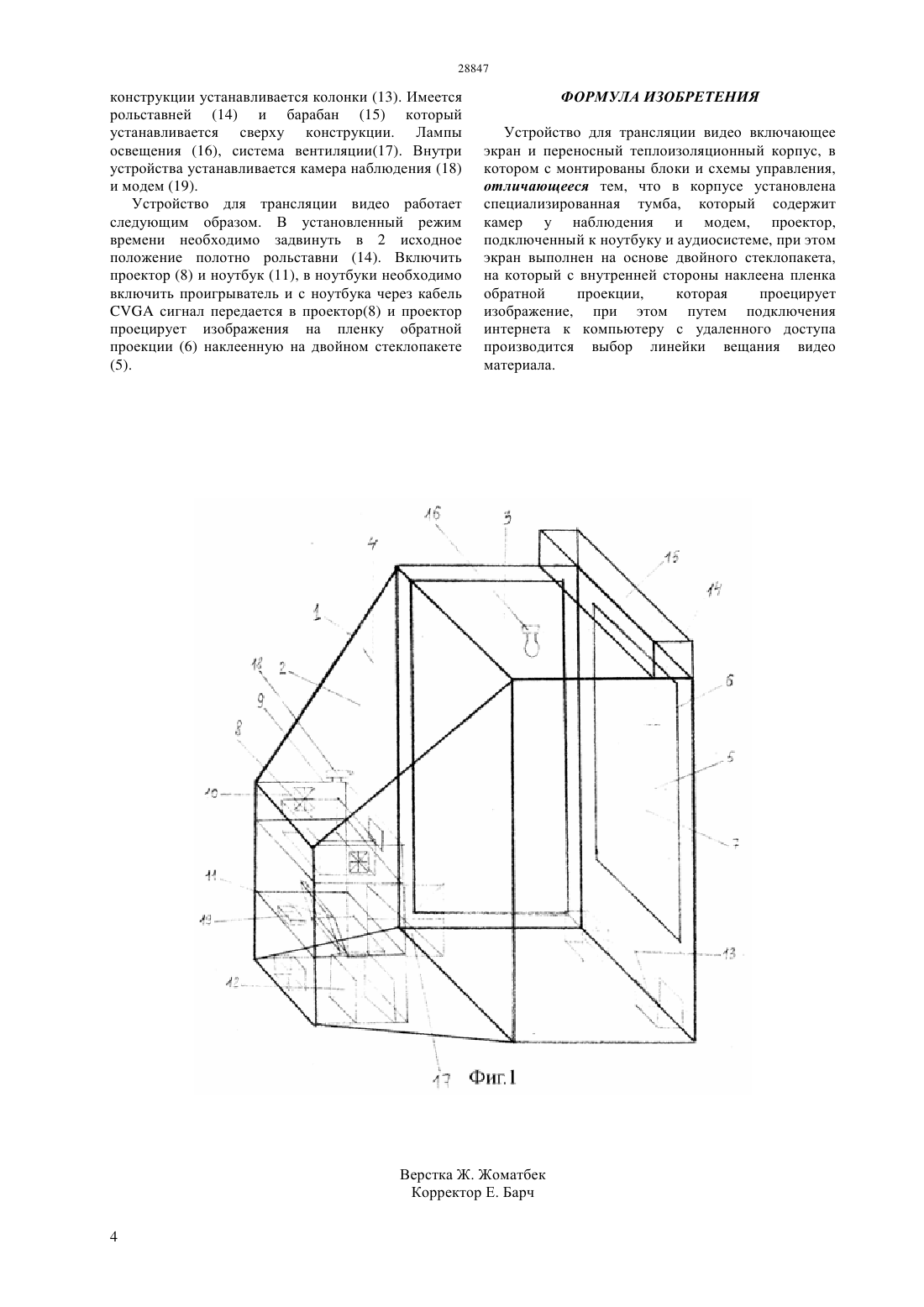

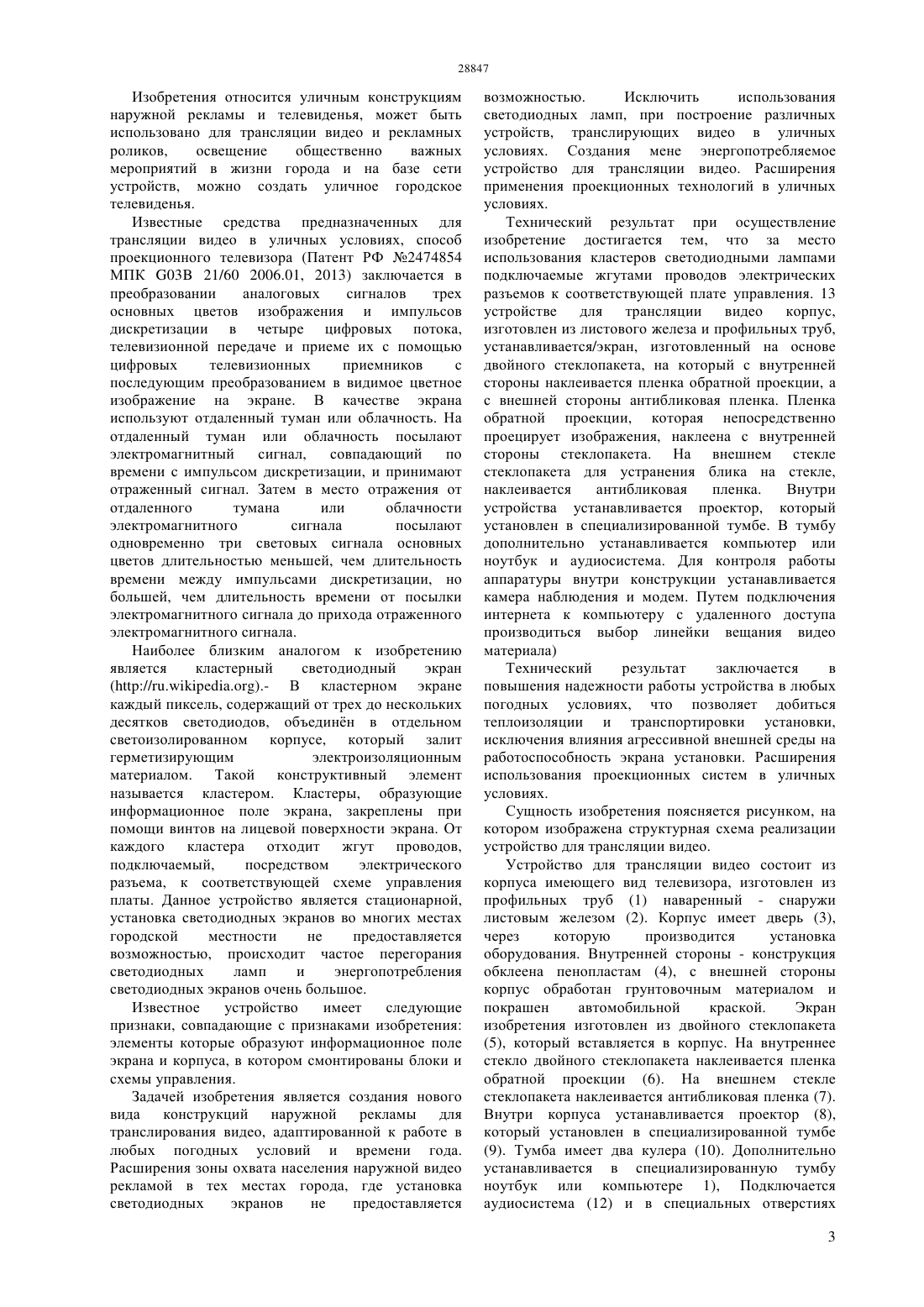

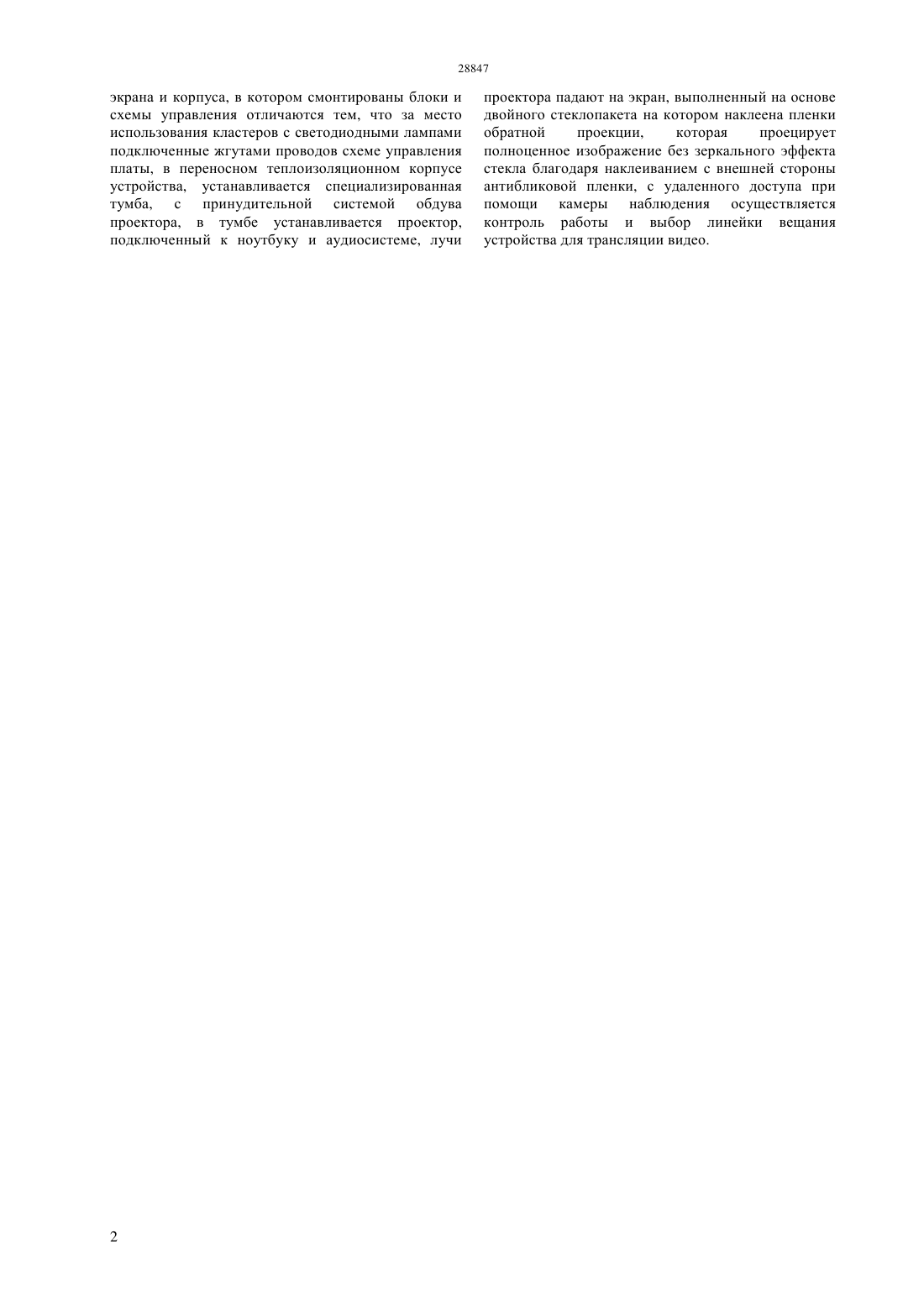

(51) 04 7/00 (2011.01) 04 7/52 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Расширения зоны охвата населения наружной видео рекламой в тех местах города, где установка светодиодных экранов не предоставляется возможностью. Исключить использования светодиодных ламп при построении различных устройств, транслирующих видео в уличных условиях. Создания менее энергопотребляемое устройство для трансляции видео. Расширения применения проекционных технологий в уличных условиях. Технический результат, при осуществление изобретение, достигается тем, что за место использования кластеров светодиодными лампами подключаемые жгутами проводов электрических разъемов к соответствующей плате управления. В устройстве для трансляции видео корпус,изготовлен из листового железа и профильных труб,устанавливается экран, изготовленный на основе двойного стеклопакета, на который с внутренней стороны наклеивается пленка обратной проекции, а с внешней стороны антибликовая пленка. Пленка обратной проекции, которая непосредственно проецирует изображения, наклеена с внутренней стороны стеклопакета. На внешнем стекле стеклопакета для устранения блика на стекле,наклеивается антибликовая пленка. Внутри устройства устанавливается проектор, который установлен в специализированной тумбе. В тумбу дополнительно устанавливается компьютер или ноутбук и аудиосистема. Для контроля работы аппаратуры внутри конструкции устанавливается камера наблюдения и модем. Путем подключения интернета к компьютеру с удаленного доступа производиться выбор линейки вещания видео материала. Технический результат заключается в повышения надежности работы устройства в любых погодных условиях, что позволяет добиться теплоизоляции и транспортировки установки,исключения влияния агрессивной внешней среды на работоспособность экрана установки. Расширения использования проекционных систем в уличных условиях. Устройства для трансляции видео состоят из элементов, которые образуют информационное поле(76) Жумабай Ыргыз Тузелбаевич Тлепбаев Талгат Мерекенович(54) УСТРОЙСТВО ДЛЯ ТРАНСЛЯЦИИ ВИДЕО(57) Устройство для трансляции видео состоит из корпуса имеющего вид телевизора, изготовлен из профильных труб наваренный - снаружи листовым железом. Корпус имеет дверь, через которую производится установка оборудования. Внутренней стороны - конструкция обклеена пенопластом, с внешней стороны корпус обработан грунтовочным материалом и покрашен автомобильной краской. Экран изобретения изготовлен из двойного стеклопакета, который вставляется в корпус. На внутреннее стекло двойного стеклопакета наклеивается пленка обратной проекции. На внешнем стекле стеклопакета наклеивается антибликовая пленка. Внутри корпуса устанавливается проектор, который установлен в специализированной тумбе. Тумба имеет два кулера. Дополнительно устанавливается в специализированную тумбу ноутбук или компьютер, подключается аудиосистема и в специальных отверстиях конструкции устанавливается колонки. Имеется рольставней и барабан,который устанавливается сверху конструкции. Лампы освещения,система вентиляции. Внутри устройства устанавливается камера наблюдения и модем. Изобретения относится уличным конструкциям наружной рекламы и телевиденья, может быть использовано для трансляции видео и рекламных роликов,освещение общественно важных мероприятий в жизни города и на базе сети устройств, можно создать уличное городское телевиденья. Задачей изобретения является создания нового вида конструкций наружной рекламы для транслирования видео, адаптированной к работе в любых погодных условий и времени года. экрана и корпуса, в котором смонтированы блоки и схемы управления отличаются тем, что за место использования кластеров с светодиодными лампами подключенные жгутами проводов схеме управления платы, в переносном теплоизоляционном корпусе устройства, устанавливается специализированная тумба, с принудительной системой обдува проектора, в тумбе устанавливается проектор,подключенный к ноутбуку и аудиосистеме, лучи проектора падают на экран, выполненный на основе двойного стеклопакета на котором наклеена пленки обратной проекции,которая проецирует полноценное изображение без зеркального эффекта стекла благодаря наклеиванием с внешней стороны антибликовой пленки, с удаленного доступа при помощи камеры наблюдения осуществляется контроль работы и выбор линейки вещания устройства для трансляции видео. Изобретения относится уличным конструкциям наружной рекламы и телевиденья, может быть использовано для трансляции видео и рекламных роликов,освещение общественно важных мероприятий в жизни города и на базе сети устройств, можно создать уличное городское телевиденья. Известные средства предназначенных для трансляции видео в уличных условиях, способ проекционного телевизора (Патент РФ 2474854 МПК 03 21/60 2006.01, 2013) заключается в преобразовании аналоговых сигналов трех основных цветов изображения и импульсов дискретизации в четыре цифровых потока,телевизионной передаче и приеме их с помощью цифровых телевизионных приемников с последующим преобразованием в видимое цветное изображение на экране. В качестве экрана используют отдаленный туман или облачность. На отдаленный туман или облачность посылают электромагнитный сигнал,совпадающий по времени с импульсом дискретизации, и принимают отраженный сигнал. Затем в место отражения от отдаленного тумана или облачности электромагнитного сигнала посылают одновременно три световых сигнала основных цветов длительностью меньшей, чем длительность времени между импульсами дискретизации, но большей, чем длительность времени от посылки электромагнитного сигнала до прихода отраженного электромагнитного сигнала. Наиболее близким аналогом к изобретению является кластерный светодиодный экран(//).- В кластерном экране каждый пиксель, содержащий от трех до нескольких десятков светодиодов, объединн в отдельном светоизолированном корпусе, который залит герметизирующим электроизоляционным материалом. Такой конструктивный элемент называется кластером. Кластеры, образующие информационное поле экрана, закреплены при помощи винтов на лицевой поверхности экрана. От каждого кластера отходит жгут проводов,подключаемый,посредством электрического разъема, к соответствующей схеме управления платы. Данное устройство является стационарной,установка светодиодных экранов во многих местах городской местности не предоставляется возможностью, происходит частое перегорания светодиодных ламп и энергопотребления светодиодных экранов очень большое. Известное устройство имеет следующие признаки, совпадающие с признаками изобретения элементы которые образуют информационное поле экрана и корпуса, в котором смонтированы блоки и схемы управления. Задачей изобретения является создания нового вида конструкций наружной рекламы для транслирования видео, адаптированной к работе в любых погодных условий и времени года. Расширения зоны охвата населения наружной видео рекламой в тех местах города, где установка светодиодных экранов не предоставляется возможностью. Исключить использования светодиодных ламп, при построение различных устройств, транслирующих видео в уличных условиях. Создания мене энергопотребляемое устройство для трансляции видео. Расширения применения проекционных технологий в уличных условиях. Технический результат при осуществление изобретение достигается тем, что за место использования кластеров светодиодными лампами подключаемые жгутами проводов электрических разъемов к соответствующей плате управления. 13 устройстве для трансляции видео корпус,изготовлен из листового железа и профильных труб,устанавливается/экран, изготовленный на основе двойного стеклопакета, на который с внутренней стороны наклеивается пленка обратной проекции, а с внешней стороны антибликовая пленка. Пленка обратной проекции, которая непосредственно проецирует изображения, наклеена с внутренней стороны стеклопакета. На внешнем стекле стеклопакета для устранения блика на стекле,наклеивается антибликовая пленка. Внутри устройства устанавливается проектор, который установлен в специализированной тумбе. В тумбу дополнительно устанавливается компьютер или ноутбук и аудиосистема. Для контроля работы аппаратуры внутри конструкции устанавливается камера наблюдения и модем. Путем подключения интернета к компьютеру с удаленного доступа производиться выбор линейки вещания видео материала) Технический результат заключается в повышения надежности работы устройства в любых погодных условиях, что позволяет добиться теплоизоляции и транспортировки установки,исключения влияния агрессивной внешней среды на работоспособность экрана установки. Расширения использования проекционных систем в уличных условиях. Сущность изобретения поясняется рисунком, на котором изображена структурная схема реализации устройство для трансляции видео. Устройство для трансляции видео состоит из корпуса имеющего вид телевизора, изготовлен из профильных труб (1) наваренный - снаружи листовым железом (2). Корпус имеет дверь (3),через которую производится установка оборудования. Внутренней стороны - конструкция обклеена пенопластам (4), с внешней стороны корпус обработан грунтовочным материалом и покрашен автомобильной краской. Экран изобретения изготовлен из двойного стеклопакета(5), который вставляется в корпус. На внутреннее стекло двойного стеклопакета наклеивается пленка обратной проекции (6). На внешнем стекле стеклопакета наклеивается антибликовая пленка (7). Внутри корпуса устанавливается проектор (8),который установлен в специализированной тумбе(9). Тумба имеет два кулера (10). Дополнительно устанавливается в специализированную тумбу ноутбук или компьютере 1), Подключается аудиосистема (12) и в специальных отверстиях 3 конструкции устанавливается колонки (13). Имеется рольставней (14) и барабан (15) который устанавливается сверху конструкции. Лампы освещения (16), система вентиляции(17). Внутри устройства устанавливается камера наблюдения (18) и модем (19). Устройство для трансляции видео работает следующим образом. В установленный режим времени необходимо задвинуть в 2 исходное положение полотно рольставни (14). Включить проектор (8) и ноутбук (11), в ноутбуки необходимо включить проигрыватель и с ноутбука через кабельсигнал передается в проектор(8) и проектор проецирует изображения на пленку обратной проекции (6) наклеенную на двойном стеклопакете ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для трансляции видео включающее экран и переносный теплоизоляционный корпус, в котором с монтированы блоки и схемы управления,отличающееся тем, что в корпусе установлена специализированная тумба, который содержит камер у наблюдения и модем, проектор,подключенный к ноутбуку и аудиосистеме, при этом экран выполнен на основе двойного стеклопакета,на который с внутренней стороны наклеена пленка обратной проекции,которая проецирует изображение, при этом путем подключения интернета к компьютеру с удаленного доступа производится выбор линейки вещания видео материала.
