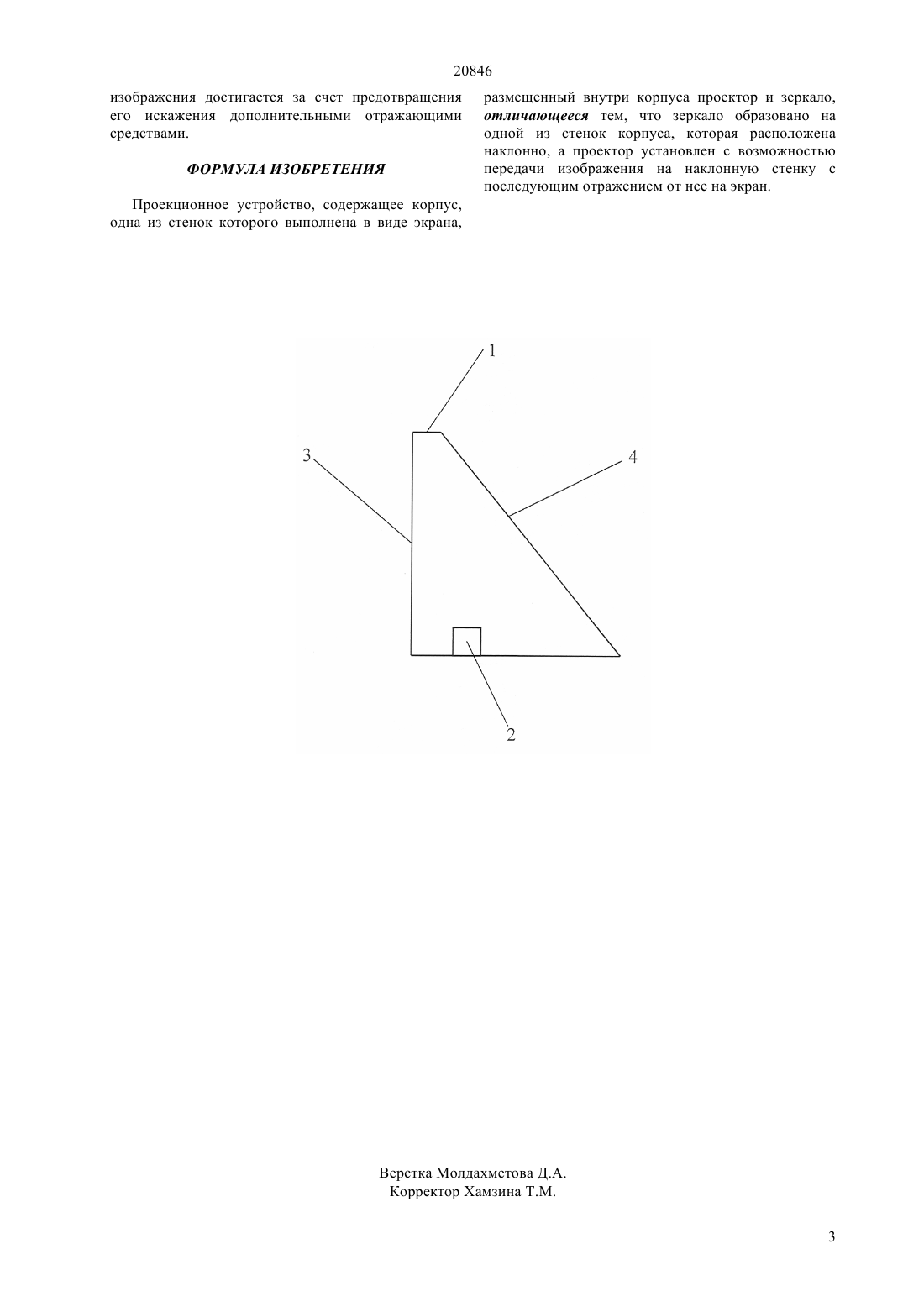

Проекционное устройство “Медиабокс”

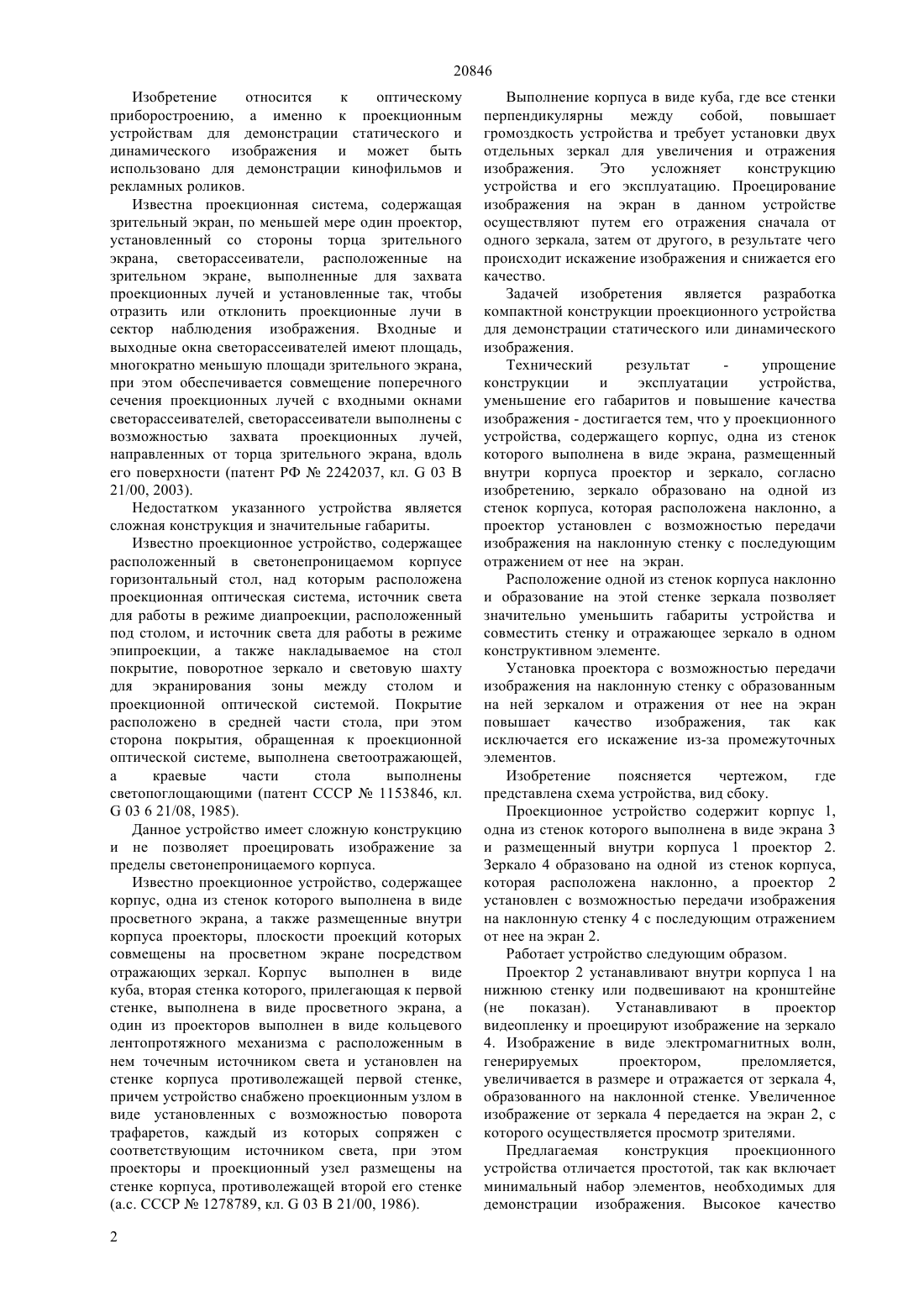

(51) 03 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использовано для демонстрации кинофильмов и рекламных роликов. Технический результат упрощение конструкции и эксплуатации устройства,уменьшение его габаритов и повышение качества изображения - достигается тем, что у проекционного устройства, содержащего корпус, одна из стенок которого выполнена в виде экрана, размещенный внутри корпуса проектор и зеркало, согласно изобретению, зеркало образовано на одной из стенок корпуса, которая расположена наклонно, а проектор установлен с возможностью передачи изображения на наклонную стенку с последующим отражением от нее на экран.(72) Нурпеисов Нурмаганбет Абдулкаирович Нурпеисов Данияр Нурмаганбетович Шерияздан Тимур Тельманович(57) Изобретение относится к оптическому приборостроению, а именно к проекционным устройствам для демонстрации статического и динамического изображения и может быть 20846 Изобретение относится к оптическому приборостроению, а именно к проекционным устройствам для демонстрации статического и динамического изображения и может быть использовано для демонстрации кинофильмов и рекламных роликов. Известна проекционная система, содержащая зрительный экран, по меньшей мере один проектор,установленный со стороны торца зрительного экрана, светорассеиватели, расположенные на зрительном экране, выполненные для захвата проекционных лучей и установленные так, чтобы отразить или отклонить проекционные лучи в сектор наблюдения изображения. Входные и выходные окна светорассеивателей имеют площадь,многократно меньшую площади зрительного экрана,при этом обеспечивается совмещение поперечного сечения проекционных лучей с входными окнами светорассеивателей, светорассеиватели выполнены с возможностью захвата проекционных лучей,направленных от торца зрительного экрана, вдоль его поверхности (патент РФ 2242037, кл.03 В 21/00, 2003). Недостатком указанного устройства является сложная конструкция и значительные габариты. Известно проекционное устройство, содержащее расположенный в светонепроницаемом корпусе горизонтальный стол, над которым расположена проекционная оптическая система, источник света для работы в режиме диапроекции, расположенный под столом, и источник света для работы в режиме эпипроекции, а также накладываемое на стол покрытие, поворотное зеркало и световую шахту для экранирования зоны между столом и проекционной оптической системой. Покрытие расположено в средней части стола, при этом сторона покрытия, обращенная к проекционной оптической системе, выполнена светоотражающей,а краевые части стола выполнены светопоглощающими (патент СССР 1153846, кл.03 6 21/08, 1985). Данное устройство имеет сложную конструкцию и не позволяет проецировать изображение за пределы светонепроницаемого корпуса. Известно проекционное устройство, содержащее корпус, одна из стенок которого выполнена в виде просветного экрана, а также размещенные внутри корпуса проекторы, плоскости проекций которых совмещены на просветном экране посредством отражающих зеркал. Корпус выполнен в виде куба, вторая стенка которого, прилегающая к первой стенке, выполнена в виде просветного экрана, а один из проекторов выполнен в виде кольцевого лентопротяжного механизма с расположенным в нем точечным источником света и установлен на стенке корпуса противолежащей первой стенке,причем устройство снабжено проекционным узлом в виде установленных с возможностью поворота трафаретов, каждый из которых сопряжен с соответствующим источником света, при этом проекторы и проекционный узел размещены на стенке корпуса, противолежащей второй его стенке Выполнение корпуса в виде куба, где все стенки перпендикулярны между собой,повышает громоздкость устройства и требует установки двух отдельных зеркал для увеличения и отражения изображения. Это усложняет конструкцию устройства и его эксплуатацию. Проецирование изображения на экран в данном устройстве осуществляют путем его отражения сначала от одного зеркала, затем от другого, в результате чего происходит искажение изображения и снижается его качество. Задачей изобретения является разработка компактной конструкции проекционного устройства для демонстрации статического или динамического изображения. Технический результат упрощение конструкции и эксплуатации устройства,уменьшение его габаритов и повышение качества изображения - достигается тем, что у проекционного устройства, содержащего корпус, одна из стенок которого выполнена в виде экрана, размещенный внутри корпуса проектор и зеркало, согласно изобретению, зеркало образовано на одной из стенок корпуса, которая расположена наклонно, а проектор установлен с возможностью передачи изображения на наклонную стенку с последующим отражением от нее на экран. Расположение одной из стенок корпуса наклонно и образование на этой стенке зеркала позволяет значительно уменьшить габариты устройства и совместить стенку и отражающее зеркало в одном конструктивном элементе. Установка проектора с возможностью передачи изображения на наклонную стенку с образованным на ней зеркалом и отражения от нее на экран повышает качество изображения,так как исключается его искажение из-за промежуточных элементов. Изобретение поясняется чертежом,где представлена схема устройства, вид сбоку. Проекционное устройство содержит корпус 1,одна из стенок которого выполнена в виде экрана 3 и размещенный внутри корпуса 1 проектор 2. Зеркало 4 образовано на одной из стенок корпуса,которая расположена наклонно, а проектор 2 установлен с возможностью передачи изображения на наклонную стенку 4 с последующим отражением от нее на экран 2. Работает устройство следующим образом. Проектор 2 устанавливают внутри корпуса 1 на нижнюю стенку или подвешивают на кронштейне(не показан). Устанавливают в проектор видеопленку и проецируют изображение на зеркало 4. Изображение в виде электромагнитных волн,генерируемых проектором,преломляется,увеличивается в размере и отражается от зеркала 4,образованного на наклонной стенке. Увеличенное изображение от зеркала 4 передается на экран 2, с которого осуществляется просмотр зрителями. Предлагаемая конструкция проекционного устройства отличается простотой, так как включает минимальный набор элементов, необходимых для демонстрации изображения. Высокое качество 20846 изображения достигается за счет предотвращения его искажения дополнительными отражающими средствами. ФОРМУЛА ИЗОБРЕТЕНИЯ размещенный внутри корпуса проектор и зеркало,отличающееся тем, что зеркало образовано на одной из стенок корпуса, которая расположена наклонно, а проектор установлен с возможностью передачи изображения на наклонную стенку с последующим отражением от нее на экран. Проекционное устройство, содержащее корпус,одна из стенок которого выполнена в виде экрана, Верстка Молдахметова Д.А. Корректор Хамзина Т.М. 3
