Проекционный экран

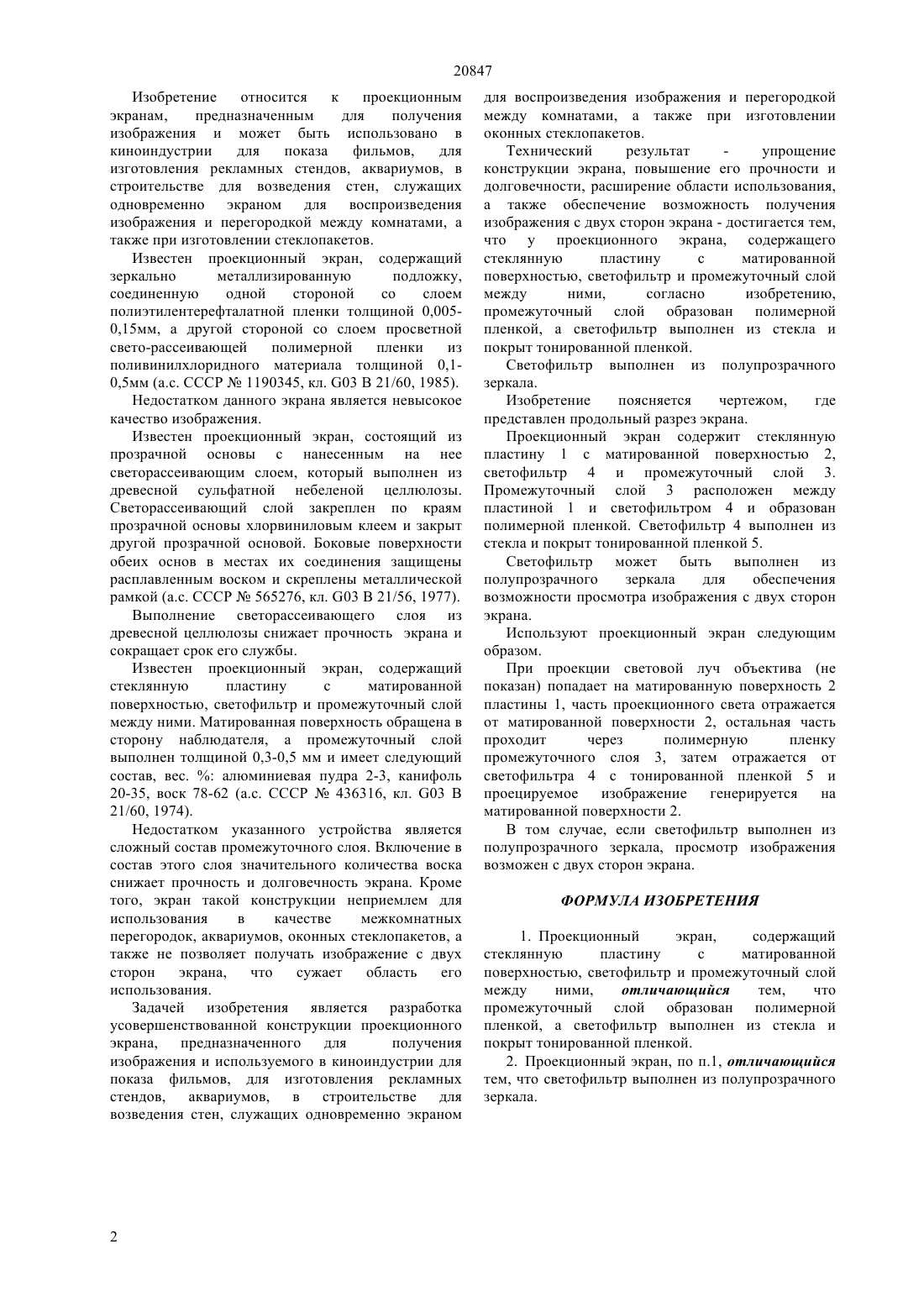

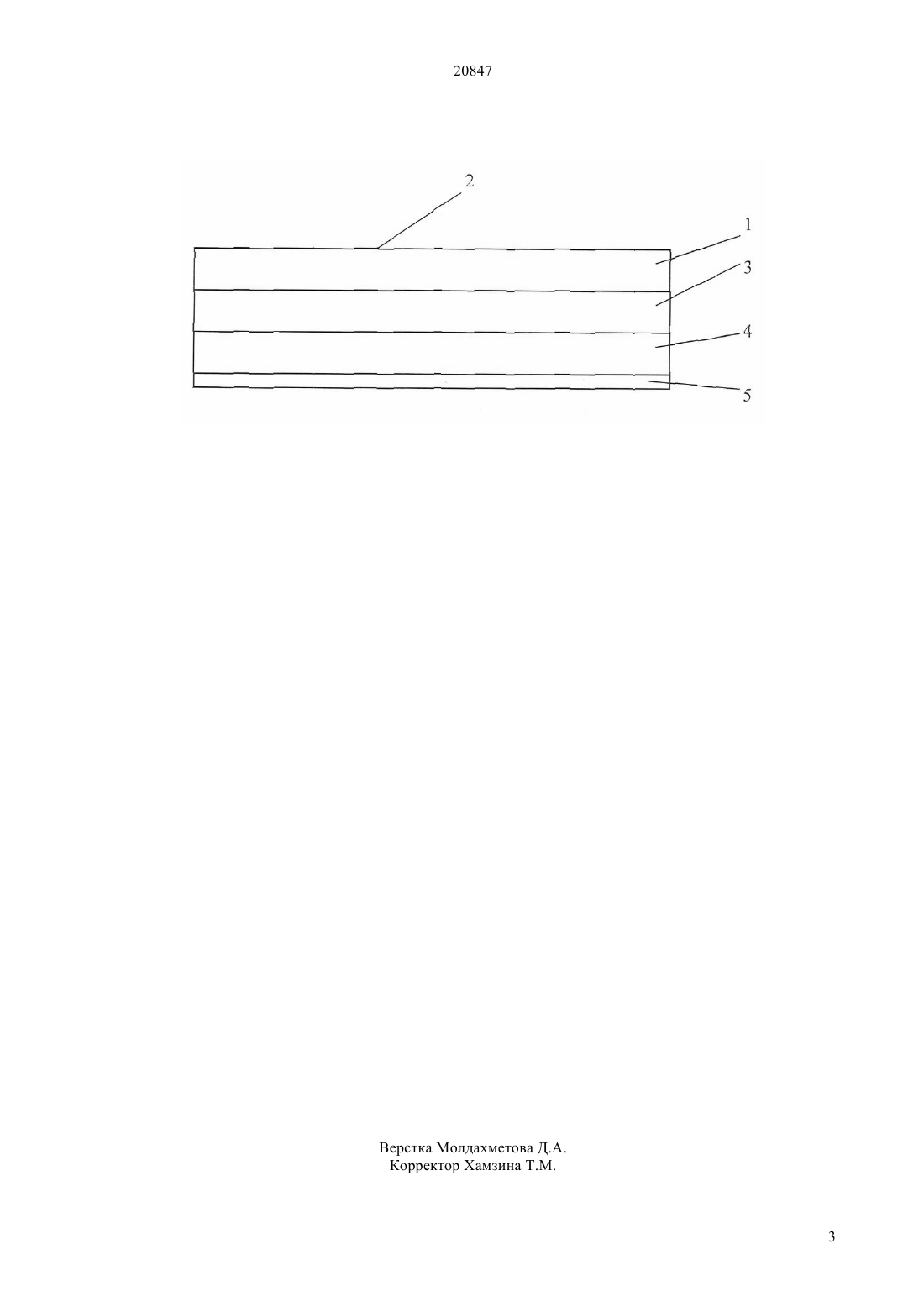

(51) 03 63/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изображения и перегородкой между комнатами, а также при изготовлении стеклопакетов. Технический результат упрощение конструкции экрана, повышение его прочности и долговечности, расширение области использования,а также обеспечение возможность получения изображения с двух сторон экрана - достигается тем,что у проекционного экрана, содержащего стеклянную пластину с матированной поверхностью, светофильтр и промежуточный слой между ними,согласно изобретению,промежуточный слой образован полимерной пленкой, а светофильтр выполнен из стекла и покрыт тонированной пленкой. Светофильтр выполнен из полупрозрачного зеркала.(72) Нурпеисов Нурмаганбет Абдулкаирович Нурпеисов Данияр Нурмаганбетович(57) Изобретение относится к проекционным экранам,предназначенным для получения изображения и может быть использовано в киноиндустрии для показа фильмов,для изготовления рекламных стендов, аквариумов, в строительстве для возведения стен, служащих одновременно экраном для воспроизведения 20847 Изобретение относится к проекционным экранам,предназначенным для получения изображения и может быть использовано в киноиндустрии для показа фильмов,для изготовления рекламных стендов, аквариумов, в строительстве для возведения стен, служащих одновременно экраном для воспроизведения изображения и перегородкой между комнатами, а также при изготовлении стеклопакетов. Известен проекционный экран, содержащий зеркально металлизированную подложку,соединенную одной стороной со слоем полиэтилентерефталатной пленки толщиной 0,0050,15 мм, а другой стороной со слоем просветной свето-рассеивающей полимерной пленки из поливинилхлоридного материала толщиной 0,10,5 мм (а.с. СССР 1190345, кл. 03 В 21/60, 1985). Недостатком данного экрана является невысокое качество изображения. Известен проекционный экран, состоящий из прозрачной основы с нанесенным на нее светорассеивающим слоем, который выполнен из древесной сульфатной небеленой целлюлозы. Светорассеивающий слой закреплен по краям прозрачной основы хлорвиниловым клеем и закрыт другой прозрачной основой. Боковые поверхности обеих основ в местах их соединения защищены расплавленным воском и скреплены металлической рамкой (а.с. СССР 565276, кл. 03 В 21/56, 1977). Выполнение светорассеивающего слоя из древесной целлюлозы снижает прочность экрана и сокращает срок его службы. Известен проекционный экран, содержащий стеклянную пластину с матированной поверхностью, светофильтр и промежуточный слой между ними. Матированная поверхность обращена в сторону наблюдателя, а промежуточный слой выполнен толщиной 0,3-0,5 мм и имеет следующий состав, вес.алюминиевая пудра 2-3, канифоль 20-35, воск 78-62 (а.с. СССР 436316, кл. 03 В 21/60, 1974). Недостатком указанного устройства является сложный состав промежуточного слоя. Включение в состав этого слоя значительного количества воска снижает прочность и долговечность экрана. Кроме того, экран такой конструкции неприемлем для использования в качестве межкомнатных перегородок, аквариумов, оконных стеклопакетов, а также не позволяет получать изображение с двух сторон экрана,что сужает область его использования. Задачей изобретения является разработка усовершенствованной конструкции проекционного экрана, предназначенного для получения изображения и используемого в киноиндустрии для показа фильмов, для изготовления рекламных стендов, аквариумов, в строительстве для возведения стен, служащих одновременно экраном для воспроизведения изображения и перегородкой между комнатами, а также при изготовлении оконных стеклопакетов. Технический результат упрощение конструкции экрана, повышение его прочности и долговечности, расширение области использования,а также обеспечение возможность получения изображения с двух сторон экрана - достигается тем,что у проекционного экрана, содержащего стеклянную пластину с матированной поверхностью, светофильтр и промежуточный слой между ними,согласно изобретению,промежуточный слой образован полимерной пленкой, а светофильтр выполнен из стекла и покрыт тонированной пленкой. Светофильтр выполнен из полупрозрачного зеркала. Изобретение поясняется чертежом,где представлен продольный разрез экрана. Проекционный экран содержит стеклянную пластину 1 с матированной поверхностью 2,светофильтр 4 и промежуточный слой 3. Промежуточный слой 3 расположен между пластиной 1 и светофильтром 4 и образован полимерной пленкой. Светофильтр 4 выполнен из стекла и покрыт тонированной пленкой 5. Светофильтр может быть выполнен из полупрозрачного зеркала для обеспечения возможности просмотра изображения с двух сторон экрана. Используют проекционный экран следующим образом. При проекции световой луч объектива (не показан) попадает на матированную поверхность 2 пластины 1, часть проекционного света отражается от матированной поверхности 2, остальная часть проходит через полимерную пленку промежуточного слоя 3, затем отражается от светофильтра 4 с тонированной пленкой 5 и проецируемое изображение генерируется на матированной поверхности 2. В том случае, если светофильтр выполнен из полупрозрачного зеркала, просмотр изображения возможен с двух сторон экрана. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Проекционный экран,содержащий стеклянную пластину с матированной поверхностью, светофильтр и промежуточный слой между ними,отличающийся тем,что промежуточный слой образован полимерной пленкой, а светофильтр выполнен из стекла и покрыт тонированной пленкой. 2. Проекционный экран, по п.1, отличающийся тем, что светофильтр выполнен из полупрозрачного зеркала.
