Пружинный блок

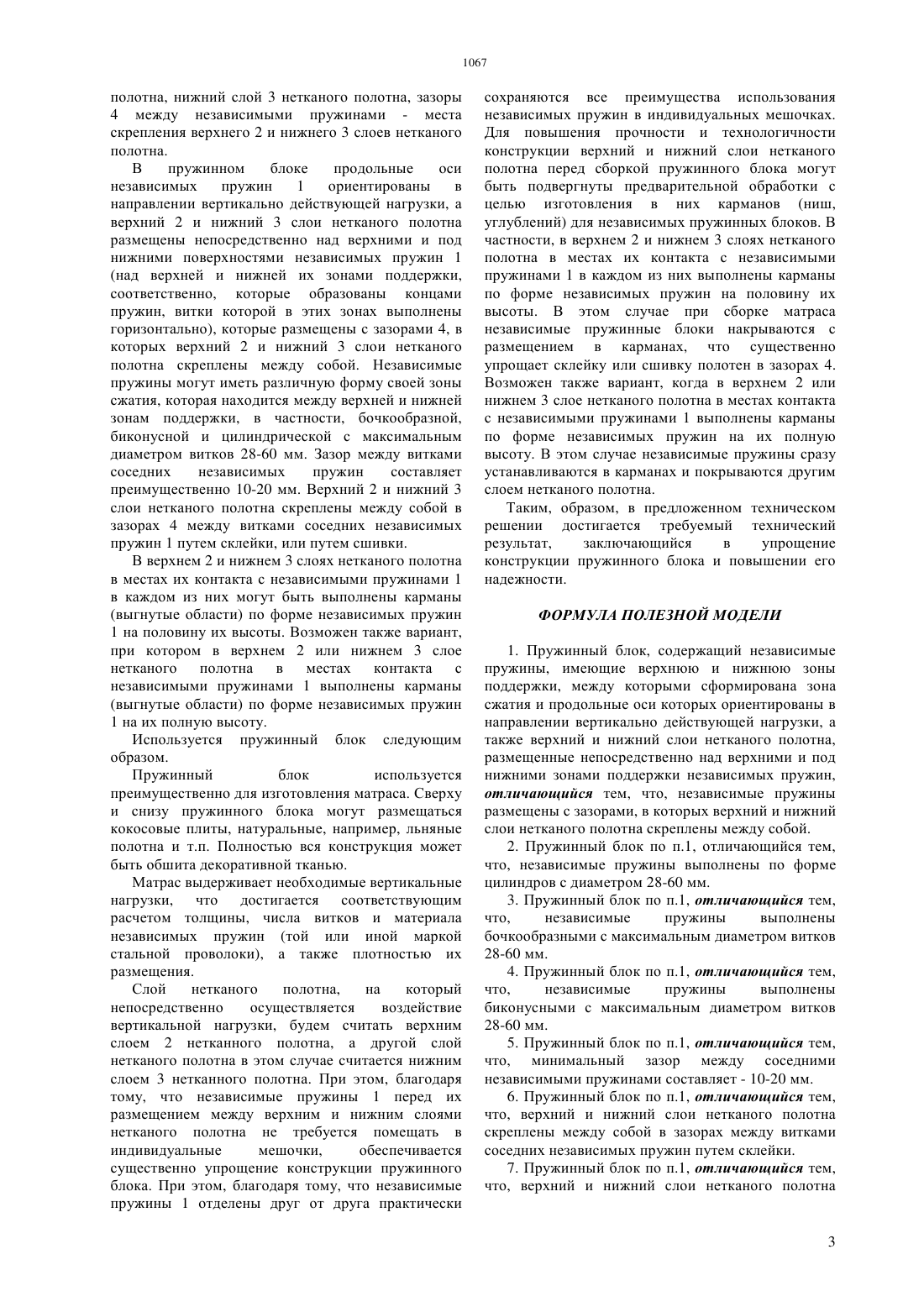

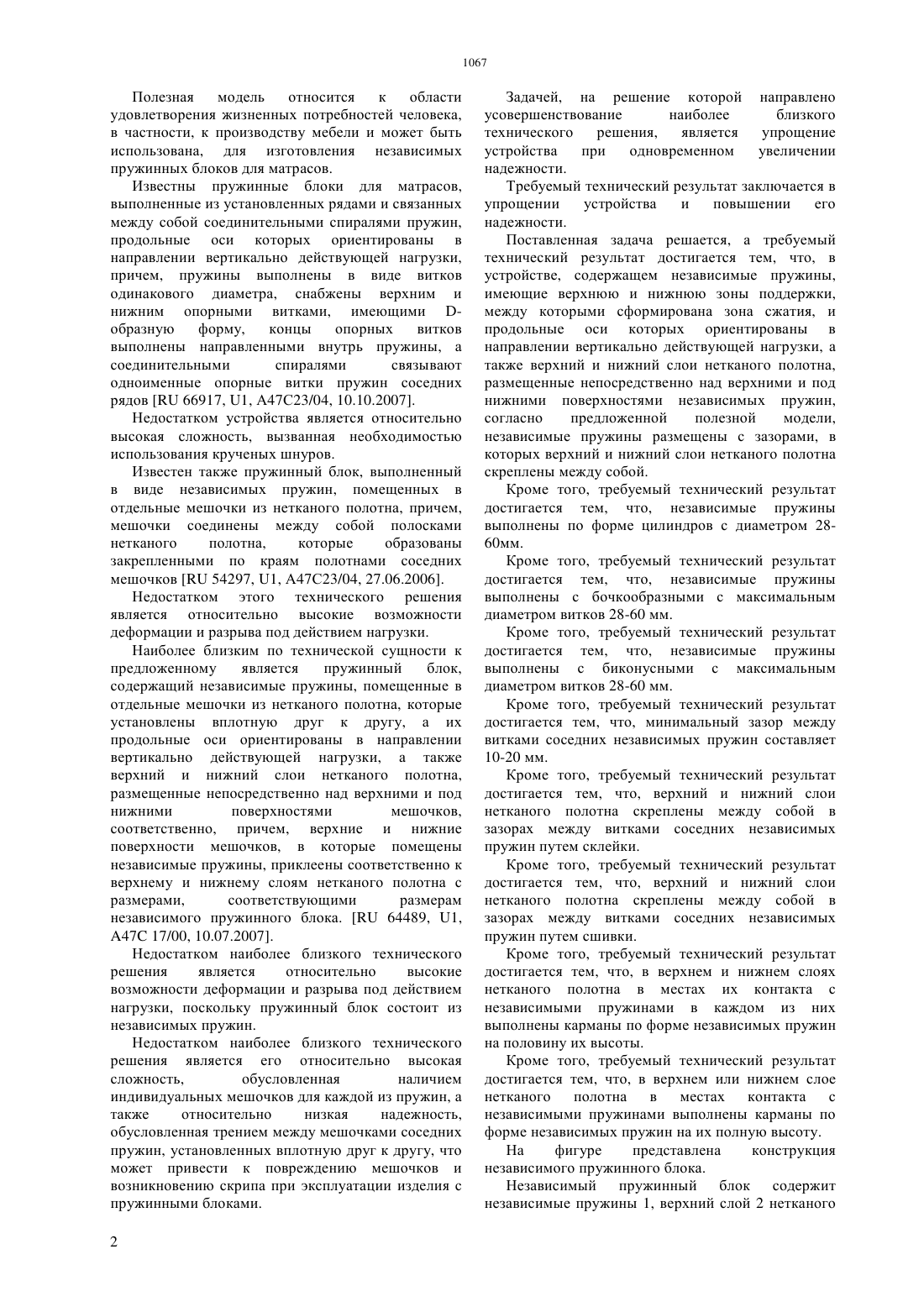

(51) 47 23/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ использована, для изготовления независимых пружинных блоков для матрасов. Требуемый технический результат,заключающийся в упрощении и повышении надежности, достигается в пружинном блоке, содержащем независимые пружины, имеющие верхнюю и нижнюю зоны поддержки, между которыми сформирована зона сжатия, и продольные оси которых ориентированы в направлении вертикально действующей нагрузки, а также верхний и нижний слои нетканого полотна,размещенные непосредственно над верхними и под нижними зонами поддержки независимых пружин,причем, независимые пружины размещены с зазорами, в которых верхний и нижний слои нетканого полотна скреплены между собой.(57) Полезная модель относится к области удовлетворения жизненных потребностей человека,в частности, к производству мебели и может быть Полезная модель относится к области удовлетворения жизненных потребностей человека,в частности, к производству мебели и может быть использована, для изготовления независимых пружинных блоков для матрасов. Известны пружинные блоки для матрасов,выполненные из установленных рядами и связанных между собой соединительными спиралями пружин,продольные оси которых ориентированы в направлении вертикально действующей нагрузки,причем, пружины выполнены в виде витков одинакового диаметра, снабжены верхним и нижним опорными витками, имеющими образную форму,концы опорных витков выполнены направленными внутрь пружины, а соединительными спиралями связывают одноименные опорные витки пружин соседних рядов 66917, 1, А 47 С 23/04, 10.10.2007. Недостатком устройства является относительно высокая сложность, вызванная необходимостью использования крученых шнуров. Известен также пружинный блок, выполненный в виде независимых пружин, помещенных в отдельные мешочки из нетканого полотна, причем,мешочки соединены между собой полосками нетканого полотна,которые образованы закрепленными по краям полотнами соседних мешочков 54297, 1, А 47 С 23/04, 27.06.2006. Недостатком этого технического решения является относительно высокие возможности деформации и разрыва под действием нагрузки. Наиболее близким по технической сущности к предложенному является пружинный блок,содержащий независимые пружины, помещенные в отдельные мешочки из нетканого полотна, которые установлены вплотную друг к другу, а их продольные оси ориентированы в направлении вертикально действующей нагрузки, а также верхний и нижний слои нетканого полотна,размещенные непосредственно над верхними и под нижними поверхностями мешочков,соответственно, причем, верхние и нижние поверхности мешочков, в которые помещены независимые пружины, приклеены соответственно к верхнему и нижнему слоям нетканого полотна с размерами,соответствующими размерам независимого пружинного блока.64489, 1,47 17/00, 10.07.2007. Недостатком наиболее близкого технического решения является относительно высокие возможности деформации и разрыва под действием нагрузки, поскольку пружинный блок состоит из независимых пружин. Недостатком наиболее близкого технического решения является его относительно высокая сложность,обусловленная наличием индивидуальных мешочков для каждой из пружин, а также относительно низкая надежность,обусловленная трением между мешочками соседних пружин, установленных вплотную друг к другу, что может привести к повреждению мешочков и возникновению скрипа при эксплуатации изделия с пружинными блоками. 2 Задачей, на решение которой направлено усовершенствование наиболее близкого технического решения,является упрощение устройства при одновременном увеличении надежности. Требуемый технический результат заключается в упрощении устройства и повышении его надежности. Поставленная задача решается, а требуемый технический результат достигается тем, что, в устройстве, содержащем независимые пружины,имеющие верхнюю и нижнюю зоны поддержки,между которыми сформирована зона сжатия, и продольные оси которых ориентированы в направлении вертикально действующей нагрузки, а также верхний и нижний слои нетканого полотна,размещенные непосредственно над верхними и под нижними поверхностями независимых пружин,согласно предложенной полезной модели,независимые пружины размещены с зазорами, в которых верхний и нижний слои нетканого полотна скреплены между собой. Кроме того, требуемый технический результат достигается тем, что, независимые пружины выполнены по форме цилиндров с диаметром 2860 мм. Кроме того, требуемый технический результат достигается тем, что, независимые пружины выполнены с бочкообразными с максимальным диаметром витков 28-60 мм. Кроме того, требуемый технический результат достигается тем, что, независимые пружины выполнены с биконусными с максимальным диаметром витков 28-60 мм. Кроме того, требуемый технический результат достигается тем, что, минимальный зазор между витками соседних независимых пружин составляет 10-20 мм. Кроме того, требуемый технический результат достигается тем, что, верхний и нижний слои нетканого полотна скреплены между собой в зазорах между витками соседних независимых пружин путем склейки. Кроме того, требуемый технический результат достигается тем, что, верхний и нижний слои нетканого полотна скреплены между собой в зазорах между витками соседних независимых пружин путем сшивки. Кроме того, требуемый технический результат достигается тем, что, в верхнем и нижнем слоях нетканого полотна в местах их контакта с независимыми пружинами в каждом из них выполнены карманы по форме независимых пружин на половину их высоты. Кроме того, требуемый технический результат достигается тем, что, в верхнем или нижнем слое нетканого полотна в местах контакта с независимыми пружинами выполнены карманы по форме независимых пружин на их полную высоту. На фигуре представлена конструкция независимого пружинного блока. Независимый пружинный блок содержит независимые пружины 1, верхний слой 2 нетканого полотна, нижний слой 3 нетканого полотна, зазоры 4 между независимыми пружинами - места скрепления верхнего 2 и нижнего 3 слоев нетканого полотна. В пружинном блоке продольные оси независимых пружин 1 ориентированы в направлении вертикально действующей нагрузки, а верхний 2 и нижний 3 слои нетканого полотна размещены непосредственно над верхними и под нижними поверхностями независимых пружин 1(над верхней и нижней их зонами поддержки,соответственно, которые образованы концами пружин, витки которой в этих зонах выполнены горизонтально), которые размещены с зазорами 4, в которых верхний 2 и нижний 3 слои нетканого полотна скреплены между собой. Независимые пружины могут иметь различную форму своей зоны сжатия, которая находится между верхней и нижней зонам поддержки, в частности, бочкообразной,биконусной и цилиндрической с максимальным диаметром витков 28-60 мм. Зазор между витками соседних независимых пружин составляет преимущественно 10-20 мм. Верхний 2 и нижний 3 слои нетканого полотна скреплены между собой в зазорах 4 между витками соседних независимых пружин 1 путем склейки, или путем сшивки. В верхнем 2 и нижнем 3 слоях нетканого полотна в местах их контакта с независимыми пружинами 1 в каждом из них могут быть выполнены карманы(выгнутые области) по форме независимых пружин 1 на половину их высоты. Возможен также вариант,при котором в верхнем 2 или нижнем 3 слое нетканого полотна в местах контакта с независимыми пружинами 1 выполнены карманы(выгнутые области) по форме независимых пружин 1 на их полную высоту. Используется пружинный блок следующим образом. Пружинный блок используется преимущественно для изготовления матраса. Сверху и снизу пружинного блока могут размещаться кокосовые плиты, натуральные, например, льняные полотна и т.п. Полностью вся конструкция может быть обшита декоративной тканью. Матрас выдерживает необходимые вертикальные нагрузки, что достигается соответствующим расчетом толщины, числа витков и материала независимых пружин (той или иной маркой стальной проволоки), а также плотностью их размещения. Слой нетканого полотна,на который непосредственно осуществляется воздействие вертикальной нагрузки, будем считать верхним слоем 2 нетканного полотна, а другой слой нетканого полотна в этом случае считается нижним слоем 3 нетканного полотна. При этом, благодаря тому, что независимые пружины 1 перед их размещением между верхним и нижним слоями нетканого полотна не требуется помещать в индивидуальные мешочки,обеспечивается существенно упрощение конструкции пружинного блока. При этом, благодаря тому, что независимые пружины 1 отделены друг от друга практически сохраняются все преимущества использования независимых пружин в индивидуальных мешочках. Для повышения прочности и технологичности конструкции верхний и нижний слои нетканого полотна перед сборкой пружинного блока могут быть подвергнуты предварительной обработки с целью изготовления в них карманов (ниш,углублений) для независимых пружинных блоков. В частности, в верхнем 2 и нижнем 3 слоях нетканого полотна в местах их контакта с независимыми пружинами 1 в каждом из них выполнены карманы по форме независимых пружин на половину их высоты. В этом случае при сборке матраса независимые пружинные блоки накрываются с размещением в карманах, что существенно упрощает склейку или сшивку полотен в зазорах 4. Возможен также вариант, когда в верхнем 2 или нижнем 3 слое нетканого полотна в местах контакта с независимыми пружинами 1 выполнены карманы по форме независимых пружин на их полную высоту. В этом случае независимые пружины сразу устанавливаются в карманах и покрываются другим слоем нетканого полотна. Таким, образом, в предложенном техническом решении достигается требуемый технический результат,заключающийся в упрощение конструкции пружинного блока и повышении его надежности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пружинный блок, содержащий независимые пружины, имеющие верхнюю и нижнюю зоны поддержки, между которыми сформирована зона сжатия и продольные оси которых ориентированы в направлении вертикально действующей нагрузки, а также верхний и нижний слои нетканого полотна,размещенные непосредственно над верхними и под нижними зонами поддержки независимых пружин,отличающийся тем, что, независимые пружины размещены с зазорами, в которых верхний и нижний слои нетканого полотна скреплены между собой. 2. Пружинный блок по п.1, отличающийся тем,что, независимые пружины выполнены по форме цилиндров с диаметром 28-60 мм. 3. Пружинный блок по п.1, отличающийся тем,что,независимые пружины выполнены бочкообразными с максимальным диаметром витков 28-60 мм. 4. Пружинный блок по п.1, отличающийся тем,что,независимые пружины выполнены биконусными с максимальным диаметром витков 28-60 мм. 5. Пружинный блок по п.1, отличающийся тем,что, минимальный зазор между соседними независимыми пружинами составляет - 10-20 мм. 6. Пружинный блок по п.1, отличающийся тем,что, верхний и нижний слои нетканого полотна скреплены между собой в зазорах между витками соседних независимых пружин путем склейки. 7. Пружинный блок по п.1, отличающийся тем,что, верхний и нижний слои нетканого полотна скреплены между собой в зазорах между витками соседних независимых пружин путем сшивки. 8. Пружинный блок по п.1, отличающийся тем,что, в верхнем и нижнем слоях нетканого полотна в местах их контакта с независимыми пружинами в каждом из них выполнены карманы по форме независимых пружин на половину их высоты. 9. Пружинный блок по п.1, отличающийся тем,что, в верхнем или нижнем слое нетканого полотна в местах контакта с независимыми пружинами выполнены карманы по форме независимых пружин на их полную высоту.
