Строительный блок “Нур”

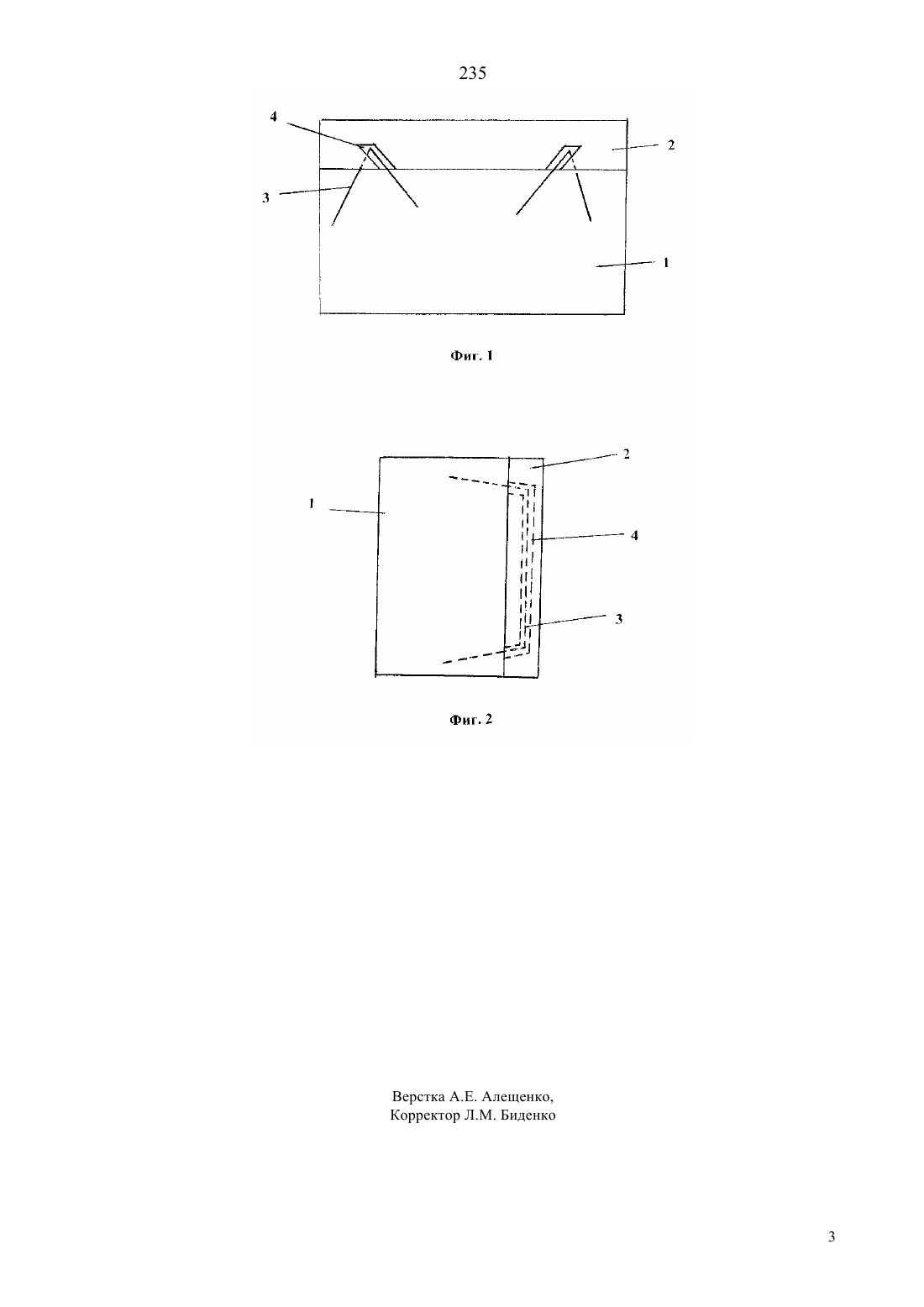

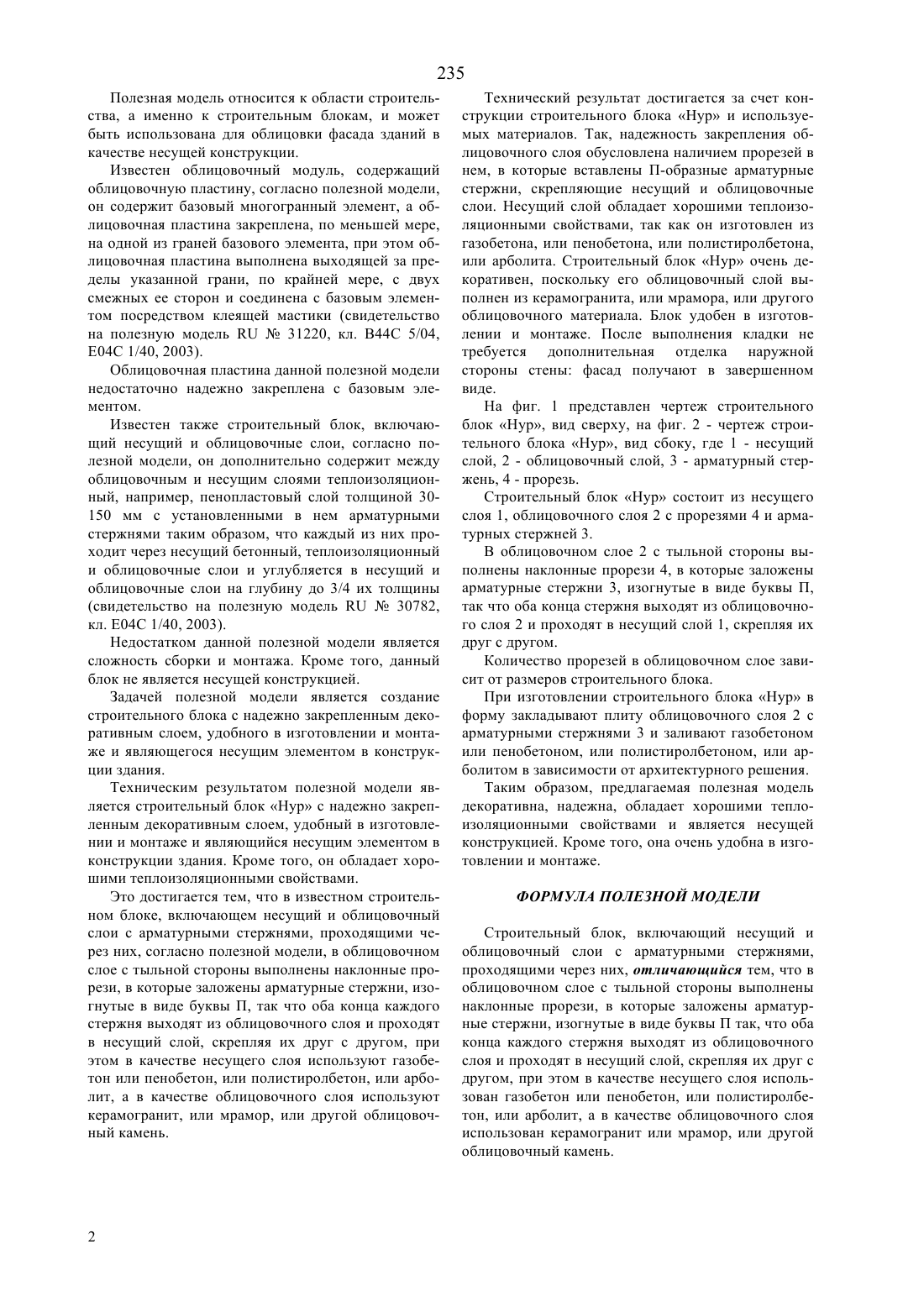

(51)7 04 1/40 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Свидетельство на полезную модель РФ 30782, кл. Е 04 С 1/40, 2003(57) Полезная модель относится к области строительства, а именно к строительным блокам, и может быть использована для облицовки фасада зданий в качестве несущей конструкции. Техническим результатом полезной модели является строительный блокс надежно закрепленным декоративным слоем, удобный в изготовлении и монтаже и являющийся несущим эле ментом в конструкции здания. Кроме того, он обладает хорошими теплоизоляционными свойствами. Это достигается тем, что в известном строительном блоке, включающем несущий и облицовочный слои с арматурными стержнями, проходящими через них, согласно полезной модели, в облицовочном слое с тыльной стороны выполнены наклонные прорези, в которые заложены арматурные стержни, изогнутые в виде буквы П, так что оба конца каждого стержня выходят из облицовочного слоя и проходят в несущий слой, скрепляя их друг с другом, при этом в качестве несущего слоя используют газобетон, или пенобетон, или полистиролбетон, или арболит, а в качестве облицовочного слоя используют керамогранит, или мрамор, или другой облицовочный камень. 235 Полезная модель относится к области строительства, а именно к строительным блокам, и может быть использована для облицовки фасада зданий в качестве несущей конструкции. Известен облицовочный модуль, содержащий облицовочную пластину, согласно полезной модели,он содержит базовый многогранный элемент, а облицовочная пластина закреплена, по меньшей мере,на одной из граней базового элемента, при этом облицовочная пластина выполнена выходящей за пределы указанной грани, по крайней мере, с двух смежных ее сторон и соединена с базовым элементом посредством клеящей мастики (свидетельство на полезную модель 31220, кл. В 44 С 5/04,Е 04 С 1/40, 2003). Облицовочная пластина данной полезной модели недостаточно надежно закреплена с базовым элементом. Известен также строительный блок, включающий несущий и облицовочные слои, согласно полезной модели, он дополнительно содержит между облицовочным и несущим слоями теплоизоляционный, например, пенопластовый слой толщиной 30150 мм с установленными в нем арматурными стержнями таким образом, что каждый из них проходит через несущий бетонный, теплоизоляционный и облицовочные слои и углубляется в несущий и облицовочные слои на глубину до 3/4 их толщины(свидетельство на полезную модель 30782,кл. Е 04 С 1/40, 2003). Недостатком данной полезной модели является сложность сборки и монтажа. Кроме того, данный блок не является несущей конструкцией. Задачей полезной модели является создание строительного блока с надежно закрепленным декоративным слоем, удобного в изготовлении и монтаже и являющегося несущим элементом в конструкции здания. Техническим результатом полезной модели является строительный блокс надежно закрепленным декоративным слоем, удобный в изготовлении и монтаже и являющийся несущим элементом в конструкции здания. Кроме того, он обладает хорошими теплоизоляционными свойствами. Это достигается тем, что в известном строительном блоке, включающем несущий и облицовочный слои с арматурными стержнями, проходящими через них, согласно полезной модели, в облицовочном слое с тыльной стороны выполнены наклонные прорези, в которые заложены арматурные стержни, изогнутые в виде буквы П, так что оба конца каждого стержня выходят из облицовочного слоя и проходят в несущий слой, скрепляя их друг с другом, при этом в качестве несущего слоя используют газобетон или пенобетон, или полистиролбетон, или арболит, а в качестве облицовочного слоя используют керамогранит, или мрамор, или другой облицовочный камень. Технический результат достигается за счет конструкции строительного блокаи используемых материалов. Так, надежность закрепления облицовочного слоя обусловлена наличием прорезей в нем, в которые вставлены П-образные арматурные стержни, скрепляющие несущий и облицовочные слои. Несущий слой обладает хорошими теплоизоляционными свойствами, так как он изготовлен из газобетона, или пенобетона, или полистиролбетона,или арболита. Строительный блокочень декоративен, поскольку его облицовочный слой выполнен из керамогранита, или мрамора, или другого облицовочного материала. Блок удобен в изготовлении и монтаже. После выполнения кладки не требуется дополнительная отделка наружной стороны стены фасад получают в завершенном виде. На фиг. 1 представлен чертеж строительного блок , вид сверху, на фиг. 2 - чертеж строительного блока , вид сбоку, где 1 - несущий слой, 2 - облицовочный слой, 3 - арматурный стержень, 4 - прорезь. Строительный блоксостоит из несущего слоя 1, облицовочного слоя 2 с прорезями 4 и арматурных стержней 3. В облицовочном слое 2 с тыльной стороны выполнены наклонные прорези 4, в которые заложены арматурные стержни 3, изогнутые в виде буквы П,так что оба конца стержня выходят из облицовочного слоя 2 и проходят в несущий слой 1, скрепляя их друг с другом. Количество прорезей в облицовочном слое зависит от размеров строительного блока. При изготовлении строительного блокав форму закладывают плиту облицовочного слоя 2 с арматурными стержнями 3 и заливают газобетоном или пенобетоном, или полистиролбетоном, или арболитом в зависимости от архитектурного решения. Таким образом, предлагаемая полезная модель декоративна, надежна, обладает хорошими теплоизоляционными свойствами и является несущей конструкцией. Кроме того, она очень удобна в изготовлении и монтаже. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Строительный блок, включающий несущий и облицовочный слои с арматурными стержнями,проходящими через них, отличающийся тем, что в облицовочном слое с тыльной стороны выполнены наклонные прорези, в которые заложены арматурные стержни, изогнутые в виде буквы П так, что оба конца каждого стержня выходят из облицовочного слоя и проходят в несущий слой, скрепляя их друг с другом, при этом в качестве несущего слоя использован газобетон или пенобетон, или полистиролбетон, или арболит, а в качестве облицовочного слоя использован керамогранит или мрамор, или другой облицовочный камень.
