Захват для бумажных рулонов

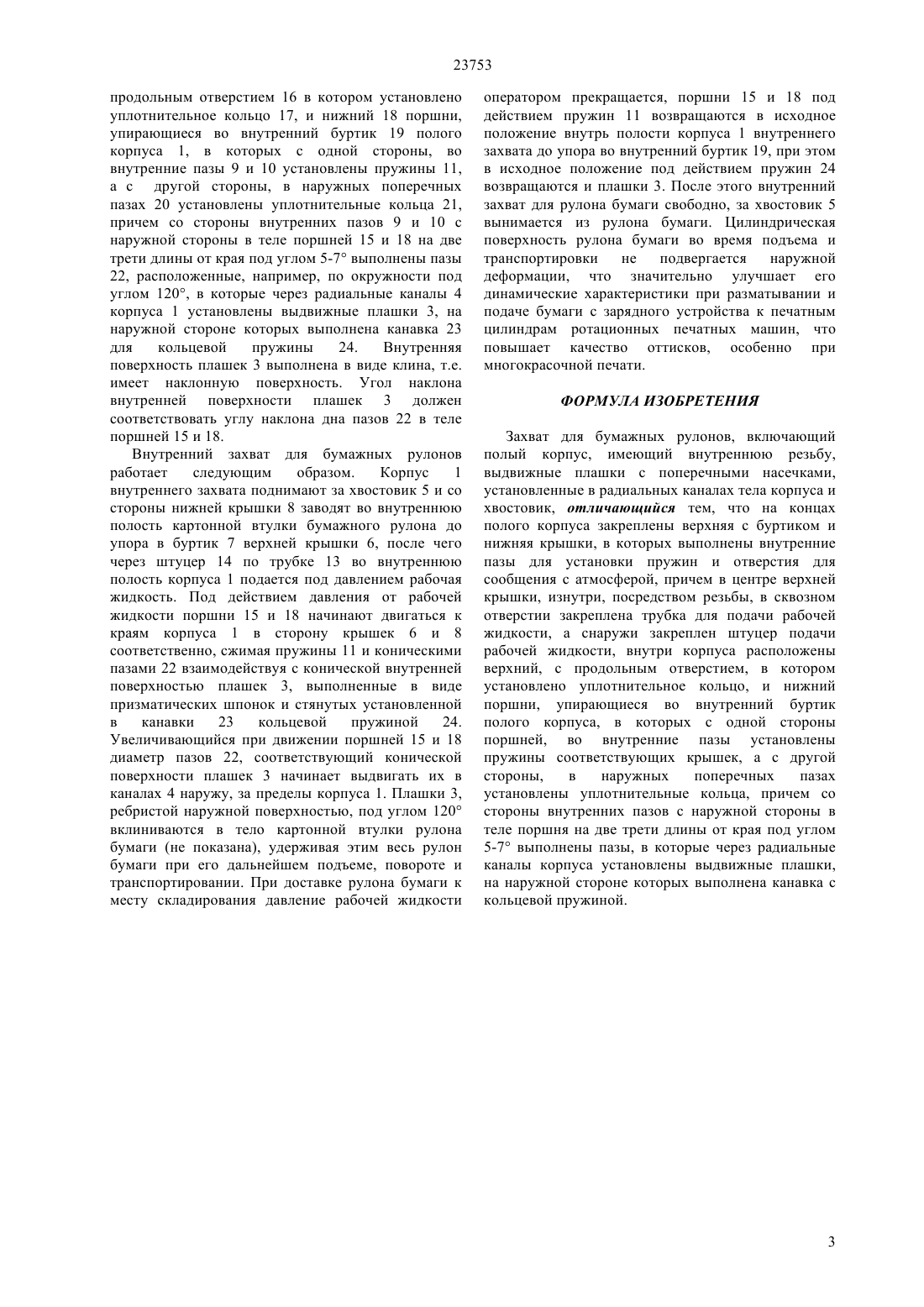

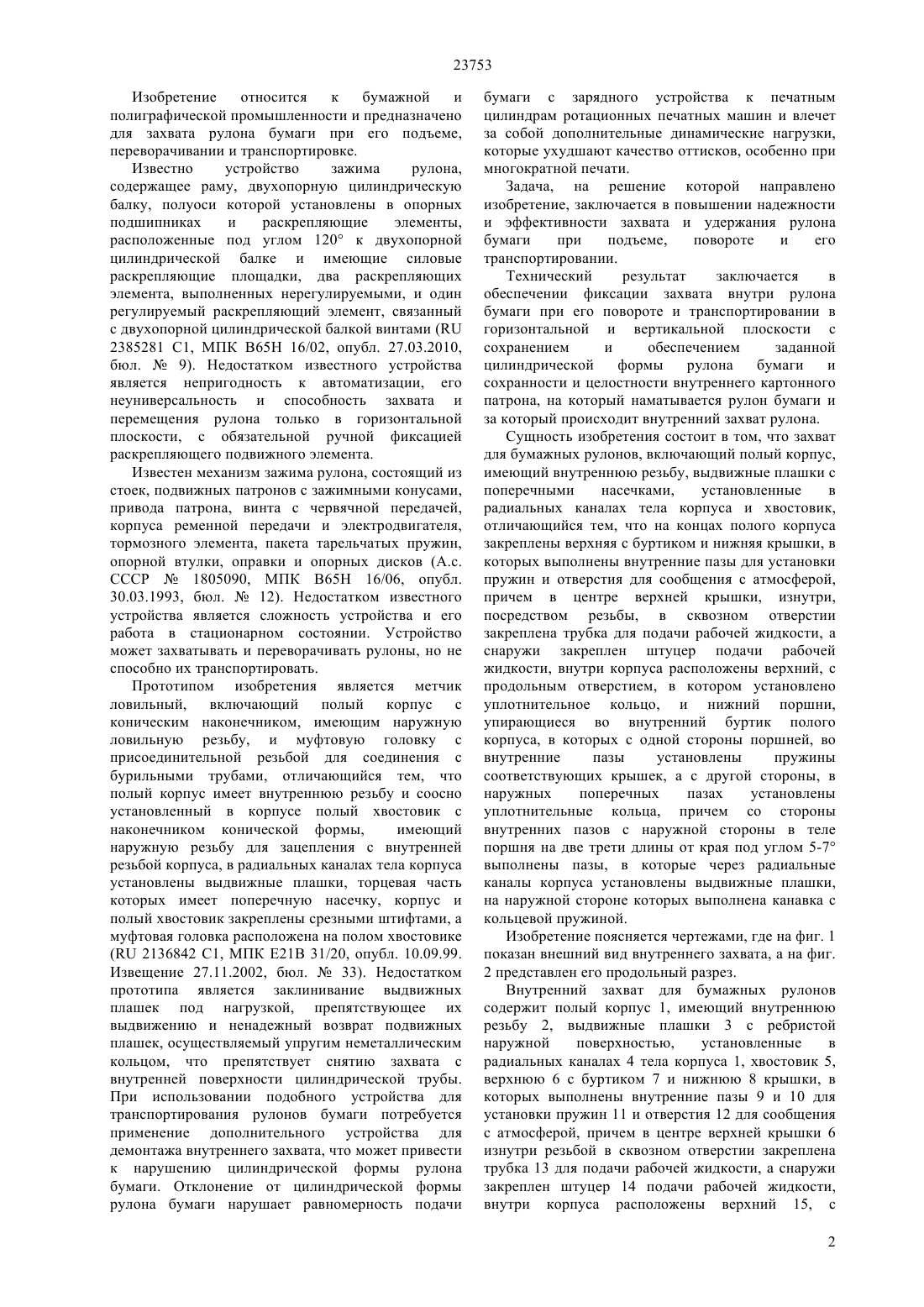

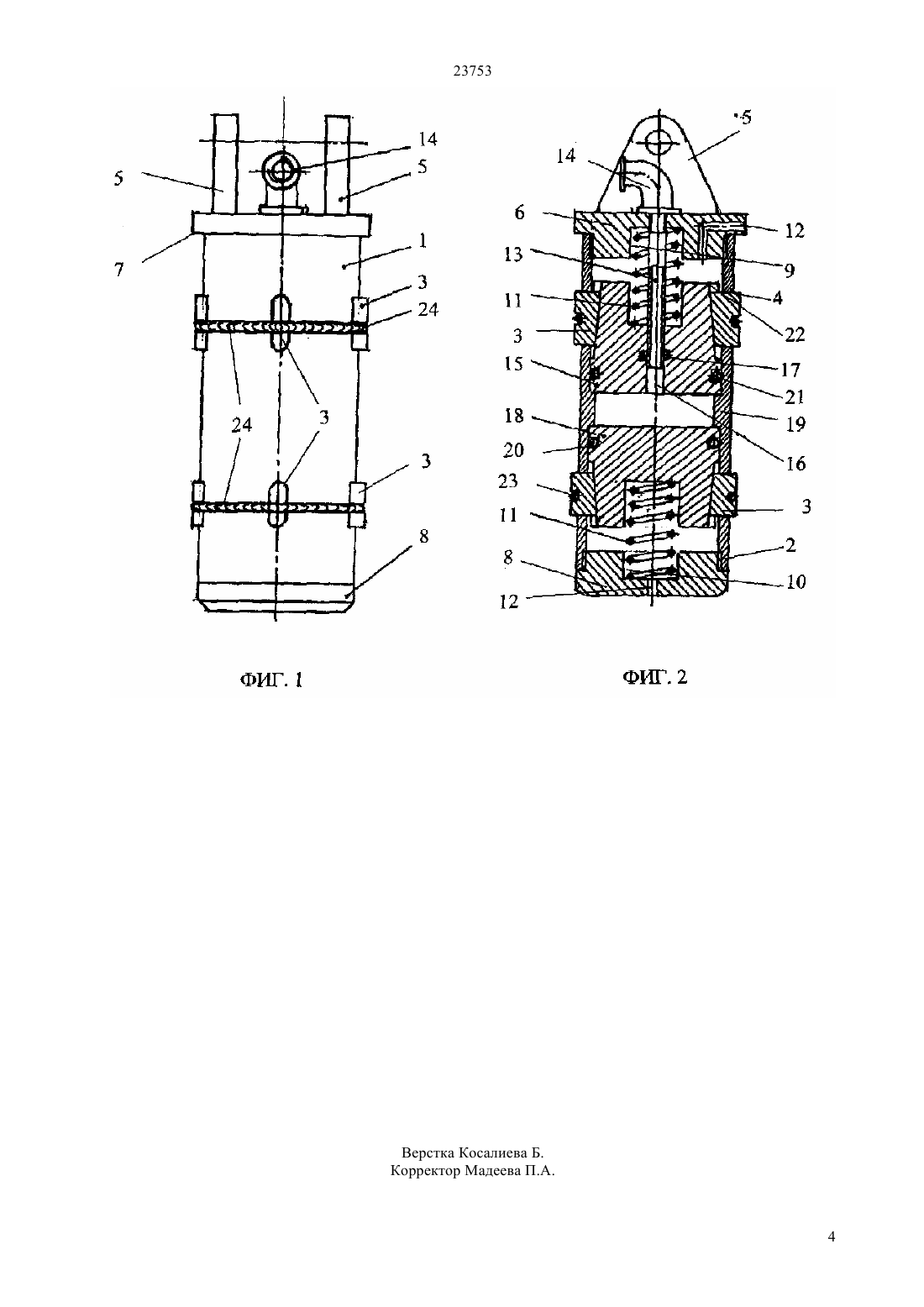

(51) 65 19/12 (2009.01) 65 19/30 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ бумажных рулонов, включающий полый корпус,имеющий внутреннюю резьбу, выдвижные плашки с поперечными насечками,установленные в радиальных каналах тела корпуса и хвостовик,отличающийся тем, что на концах полого корпуса закреплены верхняя с буртиком и нижняя крышки, в которых выполнены внутренние пазы для установки пружин и отверстия для сообщения с атмосферой,причем в центре верхней крышки, изнутри,посредством резьбы, в сквозном отверстии закреплена трубка для подачи рабочей жидкости, а снаружи закреплен штуцер подачи рабочей жидкости, внутри корпуса расположены верхний, с продольным отверстием, в котором установлено уплотнительное кольцо, и нижний поршни,упирающиеся во внутренний буртик полого корпуса, в которых с одной стороны поршней, во внутренние пазы установлены пружины соответствующих крышек, а с другой стороны, в наружных поперечных пазах установлены уплотнительные кольца, причем со стороны внутренних пазов с наружной стороны в теле поршня на две трети длины от края под углом 5-7 выполнены пазы, в которые через радиальные каналы корпуса установлены выдвижные плашки,на наружной стороне которых выполнена канавка с кольцевой пружиной.(76) Сурашов Нургали Толымбекович Газизов Орынбасар Газизович Асаубеков Макарим Абдыкадырович(54) ЗАХВАТ ДЛЯ БУМАЖНЫХ РУЛОНОВ(57) Захват для бумажных рулонов относится к бумажной и полиграфической промышленности и предназначен для захвата рулона бумаги при его подъеме, переворачивании и транспортировке. Задача,на решение которой направлено изобретение, заключается в повышении надежности и эффективности захвата и удержания рулона бумаги при подъеме,повороте и его транспортировании. Технический результат заключается в обеспечении фиксации захвата внутри рулона бумаги при его повороте и транспортировании в горизонтальной и вертикальной плоскости с сохранением и обеспечением заданной цилиндрической формы рулона бумаги и сохранности и целостности внутреннего картонного патрона, на который наматывается рулон бумаги и за который происходит внутренний захват рулона. Сущность изобретения состоит в том, что захват для 23753 Изобретение относится к бумажной и полиграфической промышленности и предназначено для захвата рулона бумаги при его подъеме,переворачивании и транспортировке. Известно устройство зажима рулона,содержащее раму, двухопорную цилиндрическую балку, полуоси которой установлены в опорных подшипниках и раскрепляющие элементы,расположенные под углом 120 к двухопорной цилиндрической балке и имеющие силовые раскрепляющие площадки, два раскрепляющих элемента, выполненных нерегулируемыми, и один регулируемый раскрепляющий элемент, связанный с двухопорной цилиндрической балкой винтами ( 2385281 С 1, МПК В 65 Н 16/02, опубл. 27.03.2010,бюл.9). Недостатком известного устройства является непригодность к автоматизации, его неуниверсальность и способность захвата и перемещения рулона только в горизонтальной плоскости, с обязательной ручной фиксацией раскрепляющего подвижного элемента. Известен механизм зажима рулона, состоящий из стоек, подвижных патронов с зажимными конусами,привода патрона, винта с червячной передачей,корпуса ременной передачи и электродвигателя,тормозного элемента, пакета тарельчатых пружин,опорной втулки, оправки и опорных дисков (А.с. СССР 1805090, МПК В 65 Н 16/06, опубл. 30.03.1993, бюл.12). Недостатком известного устройства является сложность устройства и его работа в стационарном состоянии. Устройство может захватывать и переворачивать рулоны, но не способно их транспортировать. Прототипом изобретения является метчик ловильный, включающий полый корпус с коническим наконечником, имеющим наружную ловильную резьбу, и муфтовую головку с присоединительной резьбой для соединения с бурильными трубами, отличающийся тем, что полый корпус имеет внутреннюю резьбу и соосно установленный в корпусе полый хвостовик с наконечником конической формы,имеющий наружную резьбу для зацепления с внутренней резьбой корпуса, в радиальных каналах тела корпуса установлены выдвижные плашки, торцевая часть которых имеет поперечную насечку, корпус и полый хвостовик закреплены срезными штифтами, а муфтовая головка расположена на полом хвостовике( 2136842 С 1, МПК Е 21 В 31/20, опубл. 10.09.99. Извещение 27.11.2002, бюл.33). Недостатком прототипа является заклинивание выдвижных плашек под нагрузкой, препятствующее их выдвижению и ненадежный возврат подвижных плашек, осуществляемый упругим неметаллическим кольцом, что препятствует снятию захвата с внутренней поверхности цилиндрической трубы. При использовании подобного устройства для транспортирования рулонов бумаги потребуется применение дополнительного устройства для демонтажа внутреннего захвата, что может привести к нарушению цилиндрической формы рулона бумаги. Отклонение от цилиндрической формы рулона бумаги нарушает равномерность подачи бумаги с зарядного устройства к печатным цилиндрам ротационных печатных машин и влечет за собой дополнительные динамические нагрузки,которые ухудшают качество оттисков, особенно при многократной печати. Задача, на решение которой направлено изобретение, заключается в повышении надежности и эффективности захвата и удержания рулона бумаги при подъеме,повороте и его транспортировании. Технический результат заключается в обеспечении фиксации захвата внутри рулона бумаги при его повороте и транспортировании в горизонтальной и вертикальной плоскости с сохранением и обеспечением заданной цилиндрической формы рулона бумаги и сохранности и целостности внутреннего картонного патрона, на который наматывается рулон бумаги и за который происходит внутренний захват рулона. Сущность изобретения состоит в том, что захват для бумажных рулонов, включающий полый корпус,имеющий внутреннюю резьбу, выдвижные плашки с поперечными насечками,установленные в радиальных каналах тела корпуса и хвостовик,отличающийся тем, что на концах полого корпуса закреплены верхняя с буртиком и нижняя крышки, в которых выполнены внутренние пазы для установки пружин и отверстия для сообщения с атмосферой,причем в центре верхней крышки, изнутри,посредством резьбы, в сквозном отверстии закреплена трубка для подачи рабочей жидкости, а снаружи закреплен штуцер подачи рабочей жидкости, внутри корпуса расположены верхний, с продольным отверстием, в котором установлено уплотнительное кольцо, и нижний поршни,упирающиеся во внутренний буртик полого корпуса, в которых с одной стороны поршней, во внутренние пазы установлены пружины соответствующих крышек, а с другой стороны, в наружных поперечных пазах установлены уплотнительные кольца, причем со стороны внутренних пазов с наружной стороны в теле поршня на две трети длины от края под углом 5-7 выполнены пазы, в которые через радиальные каналы корпуса установлены выдвижные плашки,на наружной стороне которых выполнена канавка с кольцевой пружиной. Изобретение поясняется чертежами, где на фиг. 1 показан внешний вид внутреннего захвата, а на фиг. 2 представлен его продольный разрез. Внутренний захват для бумажных рулонов содержит полый корпус 1, имеющий внутреннюю резьбу 2, выдвижные плашки 3 с ребристой наружной поверхностью,установленные в радиальных каналах 4 тела корпуса 1, хвостовик 5,верхнюю 6 с буртиком 7 и нижнюю 8 крышки, в которых выполнены внутренние пазы 9 и 10 для установки пружин 11 и отверстия 12 для сообщения с атмосферой, причем в центре верхней крышки 6 изнутри резьбой в сквозном отверстии закреплена трубка 13 для подачи рабочей жидкости, а снаружи закреплен штуцер 14 подачи рабочей жидкости,внутри корпуса расположены верхний 15, с 2 23753 продольным отверстием 16 в котором установлено уплотнительное кольцо 17, и нижний 18 поршни,упирающиеся во внутренний буртик 19 полого корпуса 1, в которых с одной стороны, во внутренние пазы 9 и 10 установлены пружины 11,а с другой стороны, в наружных поперечных пазах 20 установлены уплотнительные кольца 21,причем со стороны внутренних пазов 9 и 10 с наружной стороны в теле поршней 15 и 18 на две трети длины от края под углом 5-7 выполнены пазы 22, расположенные, например, по окружности под углом 120, в которые через радиальные каналы 4 корпуса 1 установлены выдвижные плашки 3, на наружной стороне которых выполнена канавка 23 для кольцевой пружины 24. Внутренняя поверхность плашек 3 выполнена в виде клина, т.е. имеет наклонную поверхность. Угол наклона внутренней поверхности плашек 3 должен соответствовать углу наклона дна пазов 22 в теле поршней 15 и 18. Внутренний захват для бумажных рулонов работает следующим образом. Корпус 1 внутреннего захвата поднимают за хвостовик 5 и со стороны нижней крышки 8 заводят во внутреннюю полость картонной втулки бумажного рулона до упора в буртик 7 верхней крышки 6, после чего через штуцер 14 потрубке 13 во внутреннюю полость корпуса 1 подается под давлением рабочая жидкость. Под действием давления от рабочей жидкости поршни 15 и 18 начинают двигаться к краям корпуса 1 в сторону крышек 6 и 8 соответственно, сжимая пружины 11 и коническими пазами 22 взаимодействуя с конической внутренней поверхностью плашек 3, выполненные в виде призматических шпонок и стянутых установленной в канавки 23 кольцевой пружиной 24. Увеличивающийся при движении поршней 15 и 18 диаметр пазов 22, соответствующий конической поверхности плашек 3 начинает выдвигать их в каналах 4 наружу, за пределы корпуса 1. Плашки 3,ребристой наружной поверхностью, под углом 120 вклиниваются в тело картонной втулки рулона бумаги (не показана), удерживая этим весь рулон бумаги при его дальнейшем подъеме, повороте и транспортировании. При доставке рулона бумаги к месту складирования давление рабочей жидкости оператором прекращается, поршни 15 и 18 под действием пружин 11 возвращаются в исходное положение внутрь полости корпуса 1 внутреннего захвата до упора во внутренний буртик 19, при этом в исходное положение под действием пружин 24 возвращаются и плашки 3. После этого внутренний захват для рулона бумаги свободно, за хвостовик 5 вынимается из рулона бумаги. Цилиндрическая поверхность рулона бумаги во время подъема и транспортировки не подвергается наружной деформации, что значительно улучшает его динамические характеристики при разматывании и подаче бумаги с зарядного устройства к печатным цилиндрам ротационных печатных машин, что повышает качество оттисков, особенно при многокрасочной печати. ФОРМУЛА ИЗОБРЕТЕНИЯ Захват для бумажных рулонов, включающий полый корпус, имеющий внутреннюю резьбу,выдвижные плашки с поперечными насечками,установленные в радиальных каналах тела корпуса и хвостовик, отличающийся тем, что на концах полого корпуса закреплены верхняя с буртиком и нижняя крышки, в которых выполнены внутренние пазы для установки пружин и отверстия для сообщения с атмосферой, причем в центре верхней крышки, изнутри, посредством резьбы, в сквозном отверстии закреплена трубка для подачи рабочей жидкости, а снаружи закреплен штуцер подачи рабочей жидкости, внутри корпуса расположены верхний, с продольным отверстием, в котором установлено уплотнительное кольцо, и нижний поршни, упирающиеся во внутренний буртик полого корпуса, в которых с одной стороны поршней, во внутренние пазы установлены пружины соответствующих крышек, а с другой стороны,в наружных поперечных пазах установлены уплотнительные кольца, причем со стороны внутренних пазов с наружной стороны в теле поршня на две трети длины от края под углом 5-7 выполнены пазы, в которые через радиальные каналы корпуса установлены выдвижные плашки,на наружной стороне которых выполнена канавка с кольцевой пружиной.
