Рециркуляционная зерносушилка

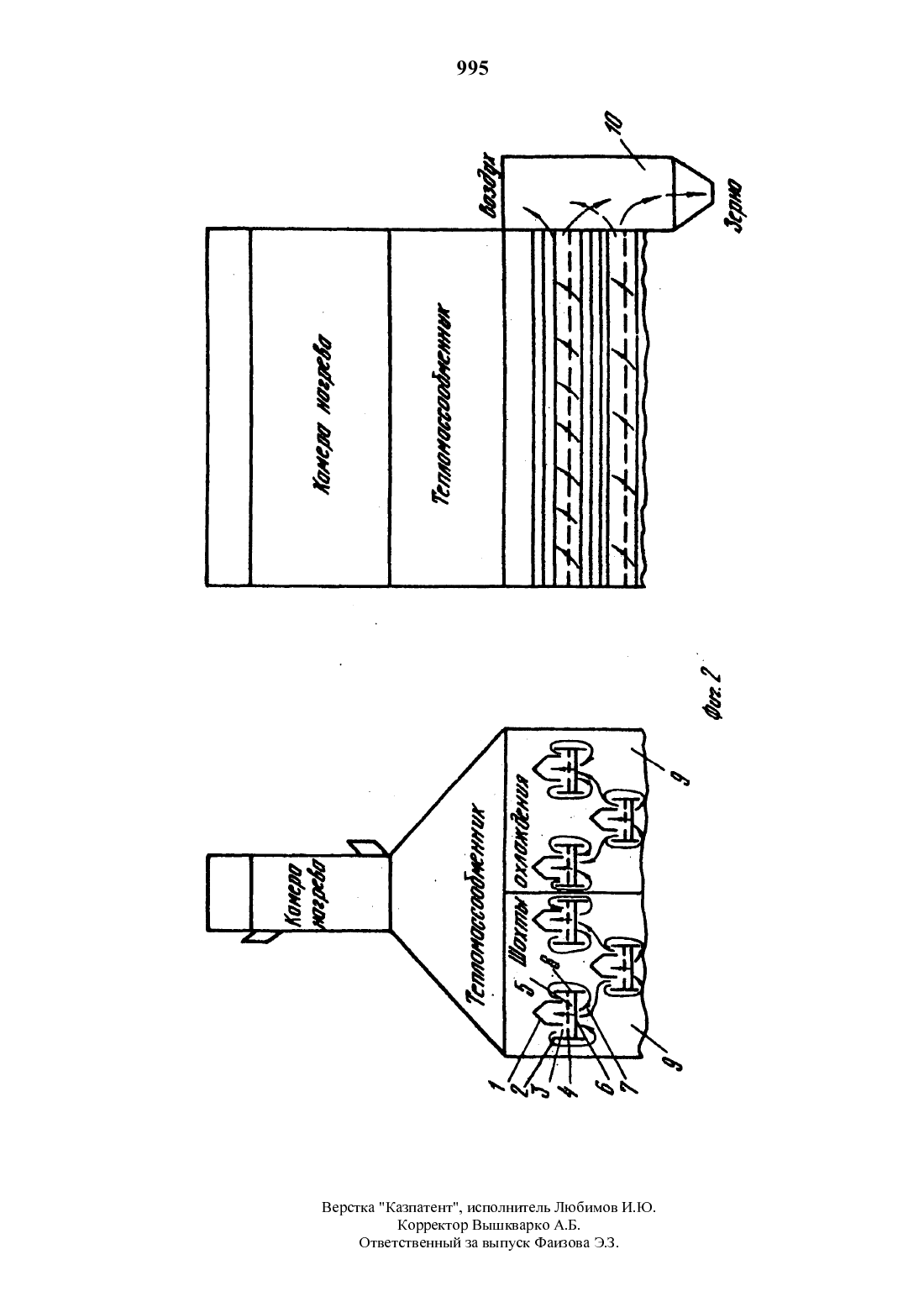

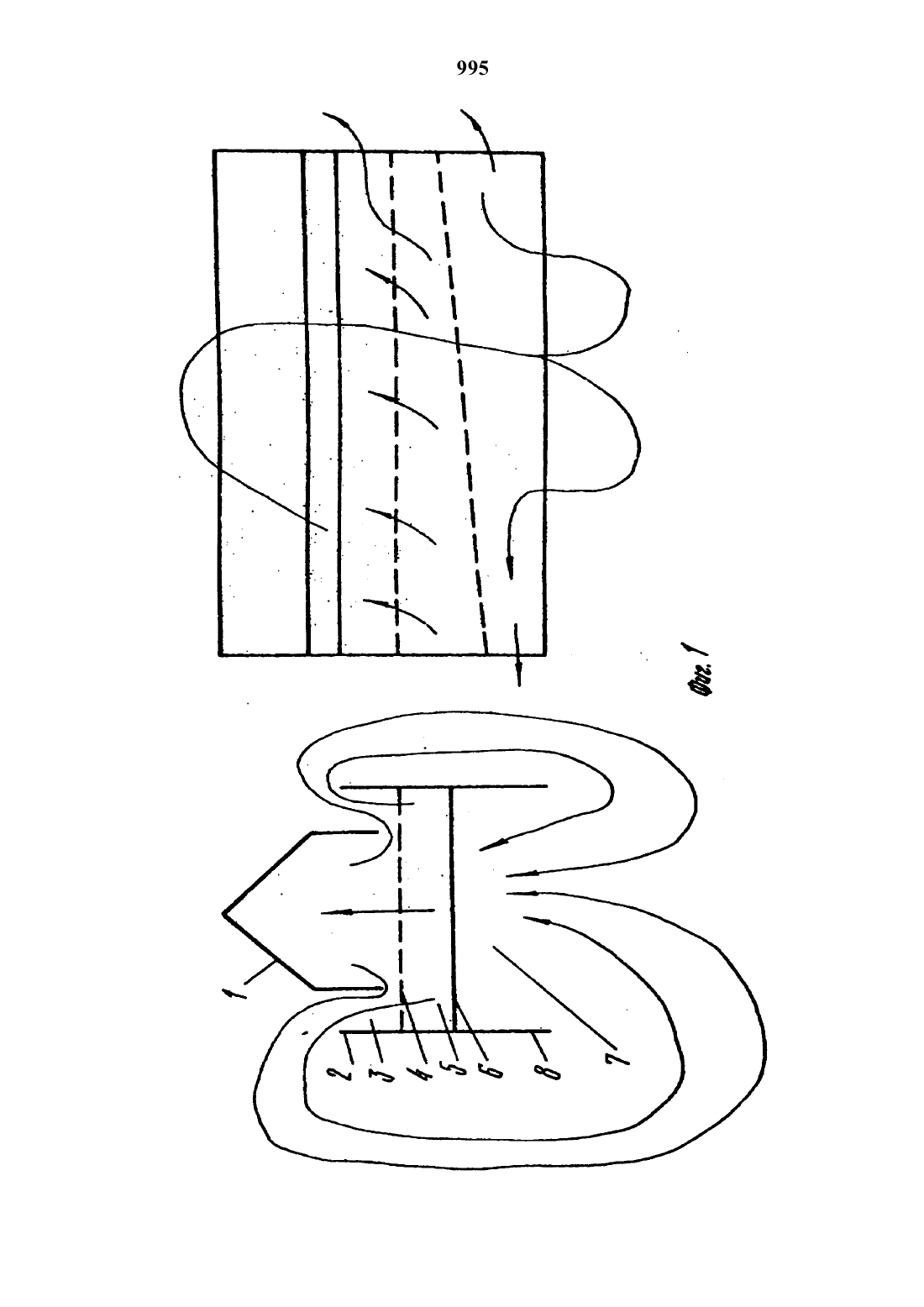

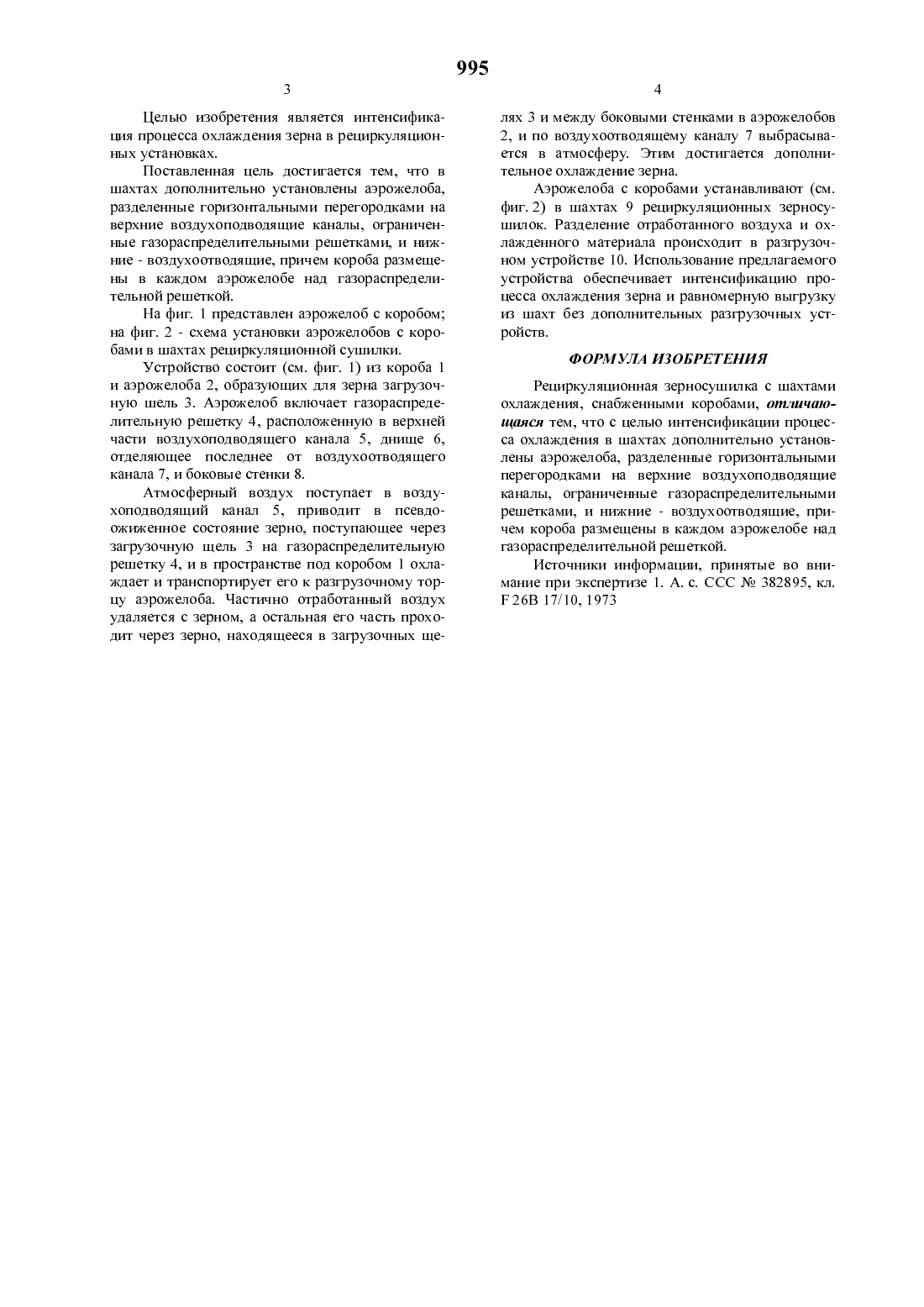

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский НИИ зерна и продуктов его пере- 1. работки.Предлагаемое устройство относится к техни ке сушки сыпучих материалов, преимущественно зерна.Недостатком предлатаемото устройства является невысокая интенсивность процесса охлаждения зерна.Целью изобретения является интенсификация процесса охлаждения зерна в рециркуляционных установках.Поставленная цель достигается тем, что в шахтах дополнительно установлены аэрожелоба,разделенные горизонтальными перегородками на верхние воздухоподводящие каналы, ограниченные газораспределительными решетками, и нижние - воздухоотводящие, причем короба размещены в каждом аэрожелобе над газораспределительной решеткой.На фиг. 1 представлен аэрожелоб с коробом на фиг. 2 - схема установки аэрожелобов с коробами в шахтах рециркуляционной сушилки.Устройство состоит (см. фиг. 1) из короба 1 и аэрожелоба 2, образующих для зерна загрузочную шель 3. Аэрожелоб включает газораспределительную решетку 4, расположенную в верхней части воздухоподводящего канала 5, днище 6,отделяющее последнее от воздухоотводящего канала 7, и боковые стенки 8.Атмосферный воздух поступает в воздухоподводящий канал 5, приводит в псевдоожиженное состояние зерно, поступающее через загрузочную щель 3 на газораспределительную решетку 4, и в пространстве под коробом 1 охлаждает и транспортирует его к разгрузочному торцу аэрожелоба. Частично отработанный воздух удаляется с зерном, а остальная его часть проходит через зерно, находящееся в загрузочных ще 995лях 3 и между боковыми стенками в аэрожелобов 2, и по воздухоотводящему каналу 7 выбрасывается в атмосферу. Этим достигается дополнительное охлаждение зерна.Аэрожелоба с коробами устанавливают (см. фиг. 2) в шахтах 9 рециркуляционных зерносушилок. Разделение отработанного воздуха и охлажденного материала происходит в разгрузочном устройстве 10. Использование предлагаемого устройства обеспечивает интенсификацию процесса охлаждения зерна и равномерную выгрузку из шахт без дополнительных разгрузочных устройств.Рециркуляционная зерносушилка с шахтами охлаждения, снабженными коробами, отличающаяся тем, что с целью интенсификации процесса охлаждения в шахтах дополнительно установлены аэрожелоба, разделенные горизонтальными перегородками на верхние воздухоподводящие каналы, ограниченные газораспределительными решетками, и нижние - воздухоотводящие, причем короба размещены в каждом аэрожелобе над газораспределительной решеткой.Источники информации, принятые во внимание при экспертизе 1. А. с. ССС Не 382895, кл. 1726 В 17/10,1973тк птнт иплнитлъ Имв Ве с аКа 3 а е , с о е Люб о ИЮ Корректор Вышкварко А.Б. тв т тв нный вып к и в . . Оесе за сФа 3 оаЭ 3
